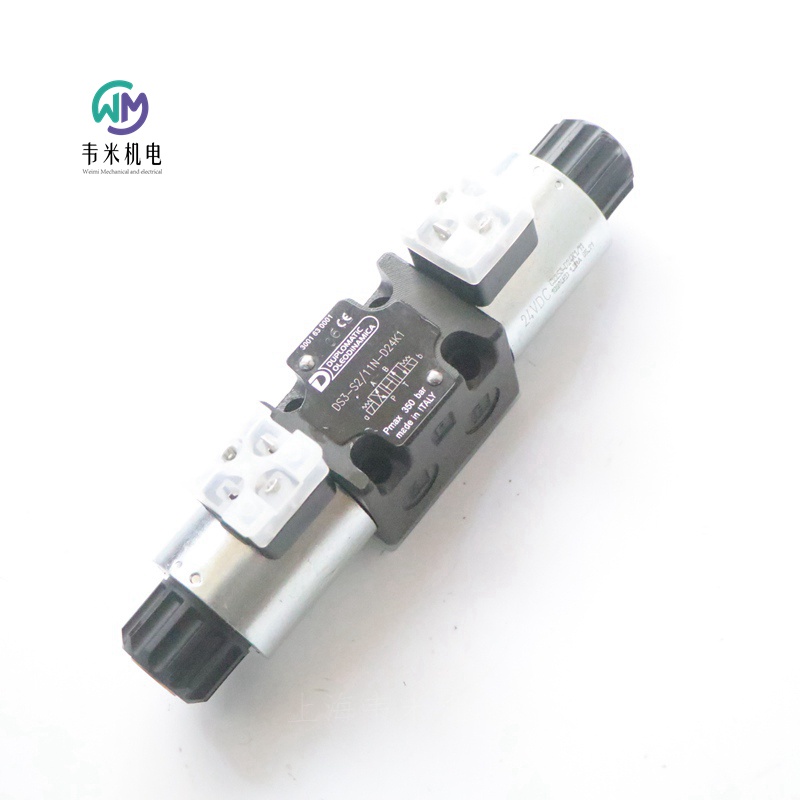

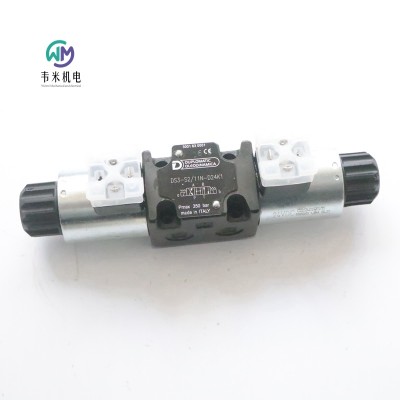

意大利DUPLOMATIC電磁閥DS3-S2/11N-D24K1，上海韋米機電設備有限公司主營產品；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

意大利迪普馬DUPLOMATIC電磁閥DS3系列

板式安裝

ISO 4401-03 (CETOP 03)

高工作壓力 350 bar

大流量 100 l/min

直動式底板安裝方向控制閥，底板安裝面符合ISO 4401(CETOP RP121H) 標準。

該閥提供三通或四通設計，可分為2位和3位，并且具有各種可互換的閥芯。

閥體由高強度鑄鐵制造而成，閥體內鑄有寬大的流道，以減少壓力損失。采用了帶有可互換線圈的濕式電磁鐵。

該閥可采用直流或者交流電磁鐵。直流電磁鐵也可采用交流供電。但需使用帶橋式整流器的插頭。

DS3直流電磁鐵閥還以可提供平穩換向類型。

直流電磁鐵閥還可以提供鋅鎳鍍層，確保抗鹽霧能力達600小時。

除了標準的手動應急操作之外，還可提供手柄式、推進式、保護罩式以及機械制動式等各種形式。

工作極限

不同閥芯機能的流量限制和工作壓力之間的關系。數據測量按照 ISO 6403 標準，電磁鐵工作溫度為額定溫度，供應電壓為額定電壓90%測得。并且使用了粘度為 36 cSt的礦物液壓油，在溫度為50 °C，過濾精度符合ISO 4406:1999 等級18/16/13條件下獲取。

電磁鐵

電磁鐵通常由鐵芯和線圈兩部分組成。鐵芯以螺紋形式安裝在閥體內，并且包括浸在油中，可作無摩擦運動的銜鐵。內部與回油管路油液接觸，保證了散熱效果。

線圈通過螺紋環固定在鐵芯上，可作360°旋轉，以適應可用的安裝空間。

直流電磁閥電流和功率消耗

表中列出了不同型號直流線圈的電流和功耗值。采用交流電（50或者 60 Hz）供電時，需通過整流電路實現，可使用帶橋式整流的“D”型插頭。 但需要考慮功率極限的下降。

安裝

具有彈簧對中和復位的閥可在任意方向安裝； 不帶彈簧，機械定位的RK型閥必須縱向軸水平安裝。

閥可以通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的 值。如果平面度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。

意大利迪普馬DUPLOMATIC電磁閥訂貨型號：

DS3-23TA/11N-D24K1

DS3-23TB/11N-D24K1

DS3-TA23/11N-SD24K1

DS3-TA23/11N-D24K1/F/CM

DS3-TA/10N-D24K1

DS3-TA/11N-D24K1

DS3-TA/11N-D24K1/CM

DS3-TA/11N-A110K1

DS3-TA/11N-A230K1

DS3-TA02/11N-D24K1

DS3-TA02/11N-D220K1

DS3-TB/11N-D24K1

DS3-TB/11N-D220K1

DS3-TB02/11N-SD24K1

DS3-TB02/11N-SD28K1

DS3-RK/11N-D00

DS3-RK/11N-D24K1

DS3-RK/11N-A230K1

DS3-RK/11N-D220K1

DS3-RK/11N-A110K1

DS3-RSA4/11N-A00

DS3-RSA4/11N-A230K1

DS3-S1/11N-A110K1

DS3-S1/11N-D24K1

DS3-S1/11V-SD24K7/W7

DS3-S2/11N-D24K1

DS3-S2/10N-A230K1

DS3-S2/11N-A230K1

DS3-S2/11N-D24WK1/CH/W7

DS3-S3/11N-A110K1

DS3-S3/11N-A230K1

DS3-S3/11N-SD28K1

DS3-S3/11N-D24K1

DS3-S3/11N-SD24K1

DS3-S3/11N-D24K1/CM

DS3-S3/11N-D220K1

DS3-S4/11N-D24K1

DS3-S4/11N-SD24K1

DS3-S4/11N-D24K1/CM

DS3-S4/11N-A110K1

DS3-S4/10N-A230K1

DS3-S4/11N-A230K1

DS3-S9/11N-D24K1

DS3-S9/11N-D24K1/F/CM

DS3-S10/11N-D24K1

DS3-S10/11N-A230K1

DS3-SA1/11N-A24K1

DS3-SA12/11N-D24K1

DS3-SA23/11N-D24K1

DS3-SA2F/13N-D24K1/F

DS3-SA2/11N-D00

DS3-SA2/11N-D24K1

DS3-SA2/11N-A110K1

DS3-SA2/11N-A230K1

DS3-SA3/11N-D24K1

DS3-RSB1/11N-D24K1

DS3-RSB2/11N-D24K1

C22S3-A230K1/11

C22S3-D24K1/11

C22S3-D220K1/12

C22S3-SD24K1/12

迪普馬DUPLOMATIC比例換向閥DSE5系列

序列號 10

板式安裝

ISO 4401-05 (CETOP 05)

大工作壓力 320 bar

大流量 90 l/min

工作原理

直動式比例方向閥DSE5，油口符合ISO 4401(CETOP RP121H)標準。

該閥可用于液壓執行機構的方向和速度控制。

該閥開度和流量調節，與電磁鐵電流輸入成比例。

該閥可以通過電流控制供給單元直接控制，或者和外部電

氣控制卡一起進行組合控制，從而充分發揮閥的性能。

DSE5閥可以提供帶底板外泄口Y的特殊形式。

技術參數

(采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得)

大工作壓力：320bar

公稱流量（P-T壓差ΔP=10bar)  30-60l/min

滯環 (PWM 100 Hz)  < 6%

重復精度  < ±1,5%

環境溫度范圍  -20 / +60℃

油液溫度范圍  -20 / +80℃

油液粘度范圍  10 ÷ 400cSt

油液允許的高污染度  根據 ISO 4406:1999 等級 18/16/13

推薦油液粘度  25cSt

重量

單電磁鐵閥  4.4kg

雙電磁鐵閥  5.9kg

特性曲線 (采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得)

在固定壓差Δp下，閥的典型流量控制曲線根據電磁鐵的輸入電流 (D24型，大電流1600mA)，通過各相應閥芯機能測得。

Δp的參考值由閥的P口和T口測得。

液壓油

使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封(代號N)。對于HFDR 油液（磷酸酯），使用FPM 密封（代號V）。

當工作油溫高于80 °C時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。

電氣特性

比例電磁鐵

比例電磁鐵由兩部分組成：鐵芯和線圈。

鐵芯包含銜鐵，以螺紋形式安裝在閥體上，此設計可將摩擦維持至小值，從而減小滯環。

線圈通過鎖緊螺母安裝在鐵芯上。

根據安裝空間，可作360°旋轉。

額定電壓  24VDC

阻抗 (20°C時)  8.65

大電流  1.6A

負載率  100%

電磁兼容性(EMC)  根據2004/108/CE

防護等級：

絕緣等級 (CEI?EN 60529)  IP65

線圈絕緣 (VDE 0580)  H級

浸透  F級

階躍響應 (采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得)

階躍響應是指閥跟隨輸入參考信號的階躍變化，達到90%設定值所需的時間。

表中所列的典型階躍響應時間，是閥芯機能 C60在P-T壓差?p = 20bar條件下測得。

階躍響應參考信號  100%-0

階躍響應時間 [ms]  40

安裝

在不影響正確操作的條件下，DSE5閥可在任意方向安裝。

請確保液壓回路中沒有空氣。

閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的值。如果平面度或者粗糙度達不到要求的小值，則閥和安裝面之間很容易發生油液泄露。

意大利迪普馬DUPLOMATIC比例閥訂貨型號：

DSE5-A60/10N-D24K1

DSE5-C60/10N-D24K1

迪普馬DUPLOMATIC先導式比例方向閥DSPE系列

DSPE5 CETOP P05

DSPE5R ISO 4401-05

DSPE7 ISO 4401-07

DSPE8 ISO 4401-08

DSPE10 ISO 4401-10

先導式比例方向閥DSPE*，安裝面尺寸符合ISO 4401 (CETOP RP121H) 標準。

該閥開度(以及因此產生的流量) 調節，與先導閥的比例電磁鐵電流輸入成比例。

該閥可以通過電流控制供給單元直接控制，或者和外部電氣控制卡一起進行組合控制，從而充分發揮閥的性能。

該閥可提供規格CETOP P05，ISO 4401-05(CETOP R05)，ISO 4401-07 (CETOP 07)，ISO 4401-08 (CETOP 08)以及ISO 4401-10  。 每一種規格可提供不同的公稱流量，大流量至1600 l/min。

技術參數（采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得）

大工作壓力：  350bar

滯環 (PWM 100 Hz)：   < 4%

重復精度：  < ±2%

環境溫度范圍   -20/+60℃

油液溫度范圍   -20/+80℃

油液粘度范圍   10-400cSt

推薦油液粘度   25cSt

特性曲線 (采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得)

在固定壓差Δp下，閥的典型流量控制曲線根據電磁鐵的輸入電流(D24型，大電流860 mA)，通過各相應閥芯機能測得。Δp的參考值由閥的P口和T口測得。

液壓油

使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封(代號N)。對于HFDR 油液，使用FPM 密封（代號V）。

若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。

當工作油溫高于80 °C時，將會導致液壓油和密封過快老化與變質。

請注意保持液壓油穩定的物理和化學性能。

先導控制和瀉油

DSPE型閥可選用內部或者外部控制和泄油。使用外部泄油，允許在回油口有較高的背壓。

電氣特性

比例電磁鐵

比例電磁鐵由兩部分組成：鐵芯和線圈。

鐵芯包含銜鐵，以螺紋形式安裝在閥體上，此設計可將摩擦維持至小值，從而減小滯環。

線圈通過鎖緊螺母安裝在鐵芯上。

根據安裝空間，可作360°旋轉。

階躍響應 (采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得)

階躍響應是指閥跟隨輸入參考信號的階躍變化，達到90%設定值所需的時間。

安裝

在不影響正確操作的條件下，DSPE* 閥可在任意方向安裝。

請確保液壓回路中沒有空氣。

閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的值。如果平面度或者粗糙度達不到要求的小值，則閥和安裝面之間很容易發生油液泄露。

迪普馬DUPLOMATIC比例閥型號：

DSPE7-A100/11N-II/D24K1

DSPE7-A150/11N-II/D24K1

DSPE7-C100/11N-II/D24K1

DSPE7-C150/11N-II/D24K1

DSPE7-C150/20N-II/D24K1

DSPE7-RC100/11N-II/D24K1

DSPE7-RC150/11N-II/D24K1

DSPE7-RA100/11N-II/D24K1

DSPE7-RA150/11N-II/D24K1

DSPE7-A150SA/11N-II/D24K1

DSPE7-A100SB/11N-II/D24K1
