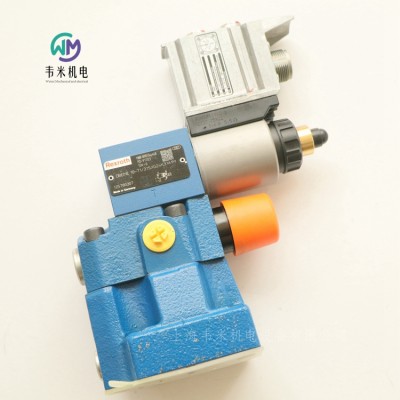

力士樂REXROTH帶集成電子元件 (OBE) 的先導式比例溢流閥

R901344448 DBEME10-71/315YG24K31A1M

DBEME

組件系列 7x

大工作壓力 350 bar

用于限制系統壓力的先導式閥門

通過比例電磁鐵控制

用于底板安裝和螺紋連接：油口安裝面符合 ISO 6264

大壓力限制

閥和控制電子元件都出自同門

設定值壓力特性曲線的制造公差小的集成電子元件 (OBE)

功能

DBEM 型閥門是一種帶有集成電子元件 (OBE) 的先導式溢流閥。此類閥用于限制液壓系統的工作壓力。根據電氣控制值的不同，可使用這些閥門對要限制的系統壓力進行無級設置。這些閥門的基本構成包括帶有主閥心的殼體、具有大壓力限制的疊加閥以及比例先導控制閥。在比例電磁鐵上，還配備帶控制電子元件的殼體。將電源電壓和控制值電壓施加于連接器。在出廠時已按照非常低的制造公差對控制值壓力特性曲線進行了調節。

型號 DBEME...

施加在通道P中的壓力作用于主閥芯。同時，油口P處壓力通過帶噴嘴的控制油路施加于主閥芯的彈簧負載側。同時通過連接孔將壓力施加到比例先導控制閥的閥架。先導座處液壓力可克服比例電磁鐵的控制值相關力。如果液壓力超過線圈磁力，先導座將會打開。此時先導油即可通過控制油路流向油口 Y 以及油箱；因此控制油路上的主閥芯處將會產生壓降。釋放從油口P到T的連接。主閥芯可控制油口P處的設定工作壓力。

由于液壓保護可防止出現異常高壓值，因此已集成彈簧負載溢流閥。此大壓力限制為基于相關壓力等級進行的預設值。在閥門工作范圍內，彈簧可將閥架固定于閥座，并且閥芯由此關閉。

如果主閥芯彈簧腔處壓力超過閥門的大允許調定壓力，則閥架將貼緊壓縮彈簧，并且與彈簧室的連接將打開。先導油通過油口Y流入油箱。由于存在控制油路，在主閥芯處產生了壓降。釋放從油口P到T的連接。主閥芯控制油口P處設定的大工作壓力。必要時還可通過調節元件減小預設壓力。油口Y必須從外部管式連接至油箱。需在卸壓后連接油箱。可通過油口X對閥門進行卸載或限制大壓力。

力士樂REXROTH軸向柱塞變量泵

A10VSO系列31

——用于液壓開式回路的斜盤結構軸向柱塞變量泵

——流量正比于驅動轉速和排量,并能通過調節斜盤傾角實現無級變量

——ISO標準的安裝法蘭一法蘭連接符合SAE米制一有兩個殼體泄油孔一優良的吸入性能

——允許連續運行壓力可達280 bar一低噪聲

——長壽命

——驅動軸能承受軸向及徑向負載一高的功率╱重量比

——廣范圍的多種控制形式一控制響應時間短

——采用通軸結構工可用于多回路系統

油液，機械排量限制器，高速型

欲廣泛的了解液壓油的選用以及應用情況，請查閱我們的樣本活頁RC 90220(礦物油)·RE90221(環保液壓油液）或RC 90223 (阻燃液壓油液HF) 。采用HF油液或環保液壓油液時，必須考慮到此油液可能使泵的工作參數有所降低，如必須使用，請和我們的技術部門聯系（請在訂貨單上寫明要用液壓油的型號)。

工作粘度范圍

為了得到佳的效率和壽命，我們推薦把油液的工作粘度（在工作溫度下）選在下列范圍內:

Vopt=佳工作粘度16...36 mm2/s

與油箱溫度(開式油路)相關。

粘度范圍的限制粘度的極限值為∶

Vmin = 10 mm2ls ,

短時,在90℃的高允許泄漏油溫度下

Vmax =1000 mm2/s短時

冷起動

溫度范圍

tmin= -25℃

tmax = 90°c

選用工作油液時的注意事項

為了選用正確的液壓油,必須知道油箱中油液工作溫度(開式回路）和環境的溫度的關系。

必須選擇液壓油液，以保證在工作溫度范圍內油液的工作粘度處于佳范圍(Vox)(見選擇圖的陰影部分)·建議在每種場合均選用盡可能高的粘度等級。示例﹔在X°C的環境溫度下，工作油液溫度為60°C。在佳工作粘度范圍(Vopt 3陰影部分）內對應有VG46或VG 68。應選VG 68。

注意∶泄漏油(殼體泄油）溫度受泵的壓力和轉速的影響并總是高于油箱油溫О然而，系統任何地方的高溫度不得超過90°℃。

如果由于極端的工作條件或過高的環境溫度而不能滿足上述條件,請向我們咨詢。

油液的過濾濾油越精細工作液體的清潔度越好，則軸向柱塞泵的壽命越長。

為了保證軸向柱塞元件的正常功能,需要油液的清潔度至少為

NAS1638，9級

ISO/DIS 4406的18/15

如果不能達到上述油液的品質﹖請向我們咨詢。

高速類型

規格140可作為高速類型來選用。此類泵在不改變外形尺寸的情況下，在大排量工況允許更高的轉速(更多的輸出流量)。

機械排量限制器

機械排量限制器僅能用于不通輸的NO0系列泵,通輔泵則不能用。

例外∶帶FE1-,FE1D-和DFE1控制的泵不能用大排量螺釘。

Vg max:用于規格28到140

設定范圍從Vg max到50%Vg max，無級變數

Vg min :用于規格100和140

設定范圍從Vg min到50% Vg max，無級變數

技術數據用礦物油工作有效：

工作壓力范圍一進油側

S口(進口）的壓力

Pabs min  0.8 bar

Pabs max  30 bar

工作壓力范圍一出口側

在B口的壓力

額定壓力Pn  280 bar

峰值壓力Pmax  350 bar

(壓力資料符合DIN 24312)

間歇工作在負載時間為10%時,壓力可達315 bar。溢流閥塊能限制泵的輸出壓力大值，此溢流閥塊直接裝在連接法蘭上，請根據樣本另行訂貨。

殼體泄油壓力

泄漏油(L·L,口)大允許壓力∶

高可比S口的進口壓力高0.5 bar 但不得高于2 bar壓力。

安裝注意事項

安裝位置任選。在試運行時,泵體必須灌滿油液并在工作時保持充滿。

為了減少噪聲,所有的連接管道（進油管﹑壓力油管和殼體泄油管）需用柔性元件和油箱隔離。

必須避免在殼體泄油管道上裝單向閥。個別情況必須和我們商量,而后才能實施。

1.垂直安裝(軸端向上)

2.安裝在油箱內

安裝前先灌滿泵體并使其處于水平狀態。

3.安裝在油箱外面

在安裝前泵水平臥置并灌滿油液。

DG2位調節，直接控制

借助連接到X口的外部切換壓力,泵被設定到大斜盤傾角。此壓力直接作用到變量活塞上,需要至少30 bar的小壓力。只能在Vgmax和Vgmin之間切換泵的排量。

切換壓力Pst 以1:4的比率取決于泵的輸出壓力。

DR壓力控制

壓力控制用于，在控制范圍內使液壓系統中的壓力維持恒壓。因而泵提供的只是系統所需要的油量，其壓力可由控制閥進行無級調節。

DRG壓力控制器，遠程控制

DR的功能和裝置

溢流閥可接在X口用作遠程控制；溢流閥不在DRG控制的供貨范圍內。

控制閥的標準壓差為20 bar 。需先導控制流量為1.5 L/min。

推薦采用下列分離安裝的溢流閥:

DBDH 6（液壓)或者DBETR-so 381在P處帶0.8小孔(電氣)。

管道長不得超過2m 。

DFR/DFR1壓力╱流量控制

除了壓力控制功能外，借助于負載（例如一個小孔)壓差，可改變泵的流量。泵僅提供執行機構的實際流量。

對DFR1，X口和油箱間無連接。

DFLR壓力╱流量╱功率控制

為了在各種工作壓力下達到恒驅動轉矩,軸向柱塞泵的斜盤傾角,因而它的輸出流量要進行變化,使其流量和壓力的乘積維持常數。

在恒功率曲線之下可進行流量控制。

FHD帶壓力截流及與先導壓力成比例的流量控制

泵的斜盤傾角因而其排量,取決于它的X口的先導控制壓力pst x 。

應提供一個恒定壓力Py = 35 bar 到Y口。此壓力控制是可無級調節的。(請在訂貨文件中寫明所需的設定值)。

通軸

A10VSO型泵根據型號代碼提供通軸驅動。通軸驅動的形式用代碼數表示(KB2-K57)。如果制造廠未配上另外的泵,則單一型號即可。

此時出廠包裝包括∶

軸套﹑固定螺釘﹑密封件,如需還可供接頭法蘭。

組合泵

幾個泵的組合可以形成各自獨立的回路∶

如果組合泵包括2A10VSO并需組裝供貨，則兩個訂貨型號要用“+”連接起來。

訂貨示例∶

A10VSO71DR/31L-PPA12KB3+A10VSO28DR/31L-PSA12N00

德國力士樂REXROTH柱塞泵訂貨號和型號：

R902406178 A10VSO10DR/52R-PPA14N00

R910945178 A10VSO18DFR1/31R-PPA12N00

R910903160 A10VSO28DFR/31R-PPA12N00

R910910590 A10VSO28DFR1/31R-PPA12N00

R910992519 AA10VSO71DFR1/31R-VPA12N00

R910934823 A10VSO100DFLR/31R-PPA12N00

R910921546 AA10VSO140DFR1/31R-PPB12N00

R910922983 AA10VSO140DR/31R-PPB12N00

R910920847 A10VSO100DFR1/31R-VPA12N00

R902428405 A10VSO45DFR1/31R-PPA12N00-S1648

R902482660 AA10VSO71DR/31R-VPA42N00

R910922744 AA10VSO100DFR1/31R-PPA12N00

R902544825 A10VSO100DR/31R-PPA12N00

R910990410 AA10VSO10DFR/52R-PPA14N00

力士樂REXROTH軸向柱塞變量泵

A10VSO 系列 32

——斜盤結構軸向柱塞變量泵，用于開式回路中的靜液壓傳動

——流量與傳動速度和排量成正比。

——可通過調節旋轉斜盤角度無級更改流量。

——已釋放了流體靜力的搖架軸承

——高壓油口上的測量傳感器鏈接

——底噪音等級

——低壓脈動

——高效率

——高度抗氣蝕、吸油壓力和殼體壓力峰值下降

——通用通軸驅動

液壓油

變量泵 A10VSO 在使用符合 DIN 51524 的 HLP 礦物油下運行。

有關選擇液壓油的注意事項

選擇液壓油時，應確保工作溫度范圍內的工作粘度處于佳范圍.

注意

部件任何部位的溫度均不可高于 90 ℃。在確定軸承粘度時，應將表中的溫差考慮在內。

液壓油的過濾

更精細的過濾可以提高液壓油的清潔度，從而延長軸向柱塞單元的使用壽命。

根據 ISO 4406，清潔度至少應維持在20/18/15 級。

DG – 兩點直動式控制

通過將外部控制壓力連接到油口 X，可以將變量泵的擺動角度設置為小。

這樣就可以直接給行程柱塞供油 ，同時必須確保小壓力 pSt ≥ 50 bar。

變量泵只可在 Vg min 和 Vg max 之間切換。

請注意，油口 X 所需的控制壓力直接取決于油口 B 的實際工作壓力pB。（參見控制壓力特性曲線）。

大允許控制壓力為280 bar。

DR – 壓力控制器

壓力控制器將泵出口的大壓力限制在變量泵的控制范圍內。變量泵僅提供執行器所需的液壓油量。如果工作壓力超過壓力閥處

設置的壓力設定值，則泵將調節至更小的排量以減少控制偏差。

——卸壓狀態的基本位置：Vg max。

——壓力控制設置范圍為1) 20 至 280 bar。標準設置為 280 bar。

DRG – 遠程壓力控制

對于遠程壓力控制，可以使用一個單獨布置的溢流閥來設置目標壓力。

為了實現遠程壓力控制，溢流閥可以通過外接管路連接至油口 X ，但該溢流閥不包含在 DRG 遠程壓力控制裝置的供貨范圍之內。

控制閥的標準壓差設置為20 bar。油口 X 處的先導流體量約為 1.5 l/min。如果需要其他設置（范圍在 10 到 22 bar 之間），請以明文形式注明。

作為獨立的溢流閥，我們推薦：

——直接控制式、液壓或比例電動且適用于上述先導流體量的溢流閥。

管路長不得超過 2 m。

——卸壓狀態的基本位置:Vg max。

——壓力控制設置范圍為1) 20 至 280 bar。

DRF/DRS – 壓力和流量控制

除了壓力控制功能之外，還使用可變節流孔（例如方向閥）來調節節流孔上游和下游壓差。這用于控制泵流量。無論壓力等級如何變化，泵的流量將等于執行機構實際所需的流量。壓力控制功能優先于流量控制功能。

注意

DRS 控制回路在 X 和油箱之間并無鏈接。所以必須能夠在閥系統中卸載 LS 先導管路。

由于具有沖洗功能，因此還須確保閥系統有足夠的能力卸載 X 管路。

——卸壓狀態的基本位置：Vg max。

——壓力控制設置范圍為1) 20 至 280 bar，

標準設置為 280 bar。

壓差 ?p

控制閥的標準壓差設置為 14 bar。油口 X 處的先導流體量約為 1.5 l/min。如果需要其他設置（范圍在 10 到 22 bar 之間），請以明文形式注明。

釋放至油箱油口 X 上的負載引起零行程（“備用”）壓力，這比規定壓差 ?p 高約 1 至 2 bar。系統影響未被考慮在內。

控制器數據

DR 壓力控制數據。

大流量偏差按照驅動轉速為 n = 1500 轉/分鐘進行測量。

LA...– 壓力、流量和功率控制

采用 DR(G) 配備的壓力控制。

采用 DR(G) 配備的壓力控制。

為了在工作壓力不斷變化的情況下保持恒定的傳動扭矩，需要改變擺動角及相應的軸向柱塞泵輸出流量，以便流出的流量和壓力保持不變。流量控制可能低于功率控制曲線。訂購時，請用明文說明工廠交貨時要設置的功率特性，例如在 1500 轉/分鐘時 20 kW。

控制器數據

有關 DR 壓力控制器的數據。

有關FR 流量控制器的數據。

先導流體消耗大約 5.5 l/min。

ED –電動液壓壓力控制

ED 閥通過規定的可變線圈電流設置為一定壓力。

當執行器（負載壓力）有變化時，控制柱塞的位置將改變。

在此，泵擺動角（流量）增加或降低，直至重新達到電動預設的調定壓力為止。

因此，泵只能輸送執行器可以接受的液壓油量。通過給定可變線圈電流，可以無級調節壓力。

當電線圈電流變為零時，則可通過可調液壓切斷裝置將壓力限制為 pmax 。（在斷電時確保其余功能，例如用于風機控制）ED 控制的響應時間特性曲線已根據風機的應用經過優化。

ER –電動液壓壓力控制

ER 閥通過規定的可變線圈電流設置為一定壓力。

當執行器（負載壓力）有變化時，控制柱塞的位置將改變。

在此，泵擺動角（流量）增加或降低，直至重新達到電動預設的調定壓力為止。

因此，泵只能輸送執行器可以接受的液壓油量。通過給定可變線圈電流，可以無級調節壓力。

當線圈電流變為零時，壓力將被限制為 pmin（備用）。

組合泵 A10VSO + A10VSO

通過使用組合泵，可以帶有多個相互獨立的油路，無需副變速機構。

在訂購組合泵時，應將一個泵和第二個泵的型號代碼通過“+” 結合在一起。

訂購示例：

A10VSO100DR/32R-VPB32UB8+A10VSO71DRF/32R-VSB22U00

允許使用兩個同尺寸的單級泵組合（雙聯泵），考慮大 10 g (= 98.1 m/s2) 動態質量加速度，無需額外的支撐架。

對于超過兩個泵的組合泵，必須計算安裝法蘭的允許質量扭矩。

安裝說明

一般

在調試和運行過程中，軸向柱塞單元必須始終充滿液壓油并排放空氣。若長期停用，也應考慮到上述注意事項。

特別是在“傳動軸向上/向下”安裝位置，必須徹底進行注油和排氣，否則會存在無油運轉等危險。

泵外殼內的殼體泄油必須通過位于高的泄油口排放到油箱。

如果多個設備的組合使用一個相同的泄油管路，則必須注意每個泵不超出相應的殼體壓力。共用的泄油管路尺寸設計必須能夠確保所有鏈接上的設備在任和運行狀態下，尤其是在冷啟動時，都不超出大允許的殼體壓力。如果無法做到這點，必要時應鋪設單獨的泄油管路。

為了獲得有利的噪音值，應使用彈性元件分離所有連接管路，并避免在油箱上方安裝。

在所有工況下，吸油管路和泄油管路必須通入油箱中低油位以下的位置。允許吸油高度 hS源自總壓力損失。但卻不得高于hS max = 800 mm。在操作過程中以及冷啟動過程中，油口 S 處的低吸油壓力（參見第 6 頁和第 8 頁上的技術數據）也不得低于此低值。

在設計油箱時，確保吸油管路和泄油管路

之間有足夠的距離。這可以防止加熱的回油流量被直接吸回至吸油管路。

在油箱上安裝

在油箱上方安裝意味著軸向柱塞單元安裝在油箱的低油位上方。為了防止軸向柱塞單元在位置 5 處排油，高差 hES min 必須至少為 25 mm。遵守大允許吸油高度 hS max = 800 mm。

油箱內安裝

油箱內安裝是指軸向柱塞單元安裝在油箱內部、低油位以下。軸向柱塞單元完全位于液壓油下方。軸向柱塞單元完全位于液壓油下方。如果低油位等于或低于泵的上部邊緣。帶有電氣部件(例如電子控制器、傳感器) 的軸向柱塞單元不能安裝在油箱的油位以下。

安裝提示

由于殼體的緊湊設計，必須用內六角凹頭螺釘固定軸向柱塞泵。請注意允許的高表面壓力必須符合VDI 2230。

此外，還需要注意緊固扭矩。

項目規劃注意事項

——A10VSO 泵設計用于開式回路。

——軸向柱塞單元的項目規劃、組裝和調試必須由合格人員進行。

——在使用軸向柱塞單元前，請完整閱讀相應的說明手冊。必要時，請向博世力士樂索取這些手冊。

——在完成終設計之前，請索取必須遵守的安裝圖。

——必須遵循此處給定的數據和說明。

——軸向柱塞單元的特性曲線可能會因不同的工作條件(工作壓力、油液溫度) 而有所變化。

——保養：按標準我們的軸向柱塞單元在供貨時均帶有長達 12 個月的養護保障。養護保障期在佳的保存條件下有效，這些保存條件必須在技術數據表 90312 或操作手冊中讀取。

——并非本產品的所有型號都獲準用于 ISO 13849 要求的安全功能。

——在使用電磁鐵時，取決于所應用的控制系統，使用者可能會受到電磁影響。如果使用直流通電，則電磁鐵不會產生電磁干擾，并且其運行不會受到電磁的干擾。如果用調制的直流（例如：PWM 信號）進行通電，則會有出現另一種屬性的可

能。機床制造商必須檢查電磁鐵對某些人員及對其他部件造成影響的可能性。

——壓力控制器并非對抗壓力超負荷的防護擔保。因此，在液壓設備中必須設有溢流閥。

——工作管路油口：

– 油口和固定螺紋設計用于大規定壓力。機器或系統制造商必須確保連接元件和管路的安全系數滿足規定的工作條件(壓力、流量、液壓油、溫度)。

– 工作管路油口和功能油口僅設計用于液壓管路。

安全提示

——運行期間及運行后不久，軸向柱塞元件（特別是電磁鐵）可能存在造成灼傷的風險。采取適當的安全措施（例如穿防護服）

——控制設備的移動部件（如閥芯）在某些情況下會由于污染物（如組件中的不純液壓油、磨損殘渣或殘余污物）而被堵住。

因此，軸向柱塞單元中的液壓油流量和扭矩的增加將無法再對操作員的規范做出正確響應。即使使用各種過濾元件（外部或內部流量過濾），也無法排出故障，僅能夠盡量減少風險。機器和系統制造商必須測試是否需要對機器的相關應用采取補救

措施，以將驅動執行器移至安全位置（如緊急停機），且根據需要，確保其正確執行。

德國力士樂REXROTH柱塞泵訂貨號和型號：

R902465472 AA10VSO140DRS/32R-VPB22U99

R902436353 AA10VSO100DRS/32R-VPB12N00-S1439

R902452707 A10VSO45DFR1/32R-VPB12N00-S2655

R902452431 A10VSO71DRS/32R-VPB22U99-S2184

R902520810 AA10VSO71DRS/32R-VPB22U00E-S2184

R902449984 AA10VSO140DR/32R-VPB12N00

力士樂軸向柱塞變量泵

A10VO系列5x

適用于具有中壓要求的設備

規格 10 … 100

公稱壓力 250 bar

大壓力 315 bar

開式回路

通軸驅動，用于安裝公稱規格相同的其他泵

經認可能用于高速運行

低工作噪音

控制響應時間較短

多種控制

具有高功率密度

斜盤式設計

力士樂REXROTH軸向柱塞變量泵

A11V(L)O 系列 1x

帶通軸驅動的通用高壓泵

規格 40 … 260

公稱壓力 350 bar

大壓力 400 bar

開式回路

公制型號

通軸驅動，用于安裝公稱規格相同的其他泵

可選配公稱尺寸在130到260之間的增壓泵

特別是在葉輪泵型號（A11VLO）中可實現高速運行

多種控制

斜盤式設計

力士樂REXROTH壓力和流量控制系統

SYDFEE-2X

帶軸向柱塞可變排量泵 A10VSO.../31

規格 18 … 100

組件系列 2X

大工作壓力 280 bar

功能： 擺動角控制、壓力控制、扭矩極限、轉速調節功能、主站 - 從站

通信： Sercos、PROFINET、EtherNET/IP、POWERlink、VARAN、CAN over EtherCAT、ServoDrive over EtherCAT、模擬

控制系統可用于對軸向柱塞變量泵的擺動角、壓力和功率進行電液控制（部分可選）。

包括以下組件：

軸向柱塞變量泵 A10VSO.../31

作為先導控制閥使用的 VT-DFP 型比例方向閥，帶集成電子元件和感應式位置傳感器。

用于檢測擺動角的位置傳感器

具有適當電平信號和動態功能的壓力傳感器（可選）

具有集成溢流功能的預載閥 SYDZ（可選）

始終屏蔽控制值和實際值電纜。

與天線或無線電發射源之間的距離必須至少為 1 m。

切勿在電力線路附近鋪設信號線。

有關控制系統 SY(H)DFE 的補充注意事項請參見操作說明。

德國力士樂REXROTH壓力和流量控制系統訂貨號和型號：

R901033003 SYDFEE-2X/071R-PPA12N00-0000-A0B1CX2

R901033003 SYDFEE-20/071R-PPA12N00-0000-A0B1CX2
