DUPLOMATIC比例流量閥RPCER1-8/C/54-24，購買進口液壓、氣動、自動化控制工業配件，認準“上海韋米機電設備有限公司”，公司經營進口品牌產品十多年，保證原裝產品，品質保障，售后無憂，批量零售，價格優惠，產品圖片實物拍攝。歡迎新老客戶咨詢采購！

意大利迪普馬DUPLOMATIC比例流量閥

RPCER1

直動式比例流量閥

帶閥芯位置反饋

序列號 52

板式安裝

ISO 6263-03 (CETOP 03)

工作壓力 250 bar

工作原理

— RPCER1型閥是一種帶壓力和溫度補償?shù)亩ㄐ捅壤髁块y，其安裝面尺寸符合ISO 6263 (CETOP RP121H) 標準。

— 節流閥的位置反饋調節大大減小了閥的滯環，并且提高了閥的重復性。

— 該閥通常用于調節液壓回路各分支的流量或控制液壓執行機構的速度。

— 該閥流量可連續調節，與電子控制單元的輸入信號成比例。

— 該閥可提供5種工作流量范圍，可達 25l/min。

技術參數

（采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得）

工作壓力  250bar

A和B口之間的壓差Δp  10bar

控制流量  1,5l/min - 4l/min - 8l/min - 16l/min - 25l/min

控制流量（對于1和 4 l/min）  0,025l/min

反向自由流動流量  40l/min

滯環 % Q max < 2,5%

重復精度 % Q max < ±1%

環境溫度范圍  -10 / +50°C

油液溫度范圍  -20 / +80°C

油液粘度范圍  10 - 400cSt

油液允許的污染等級  根據 ISO 4406:1999 等級 18/16/13 （等級17/15/12用于流量< 0,5 l/min)

推薦油液粘度  25cSt

重量  2.2kg

壓力補償

該閥內有兩個串接的節流口。一個節流口的開口度大小由比例電磁鐵調節；第二個節流口由一個節流口的上游和下游壓力進行控制，從而始終保持可調節流口前后的壓差恒定。在這種情況下，即使閥的進出口腔壓力發生變化，閥的流量值仍保持恒定，且誤差在控制流量的± 2%范圍內。

熱補償

該閥的熱補償功能是通過采用流道限制的原理來實現的，因此，油液粘度的變化不會對流量產生顯著的影響。

在控制流量小于0.5L/min且溫差在30 °C時，流量變化約為設定值的13%。

在更大流量情況時，在上述相同溫差條件下，流量變化小于設定值的4%。

液壓油

使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR 油液（磷酸酯），使用FPM 密封（代號V）。

當工作油溫高于80 °C時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。

電氣特性

比例電磁鐵

比例電磁鐵由兩部分組成：鐵芯和線圈。

鐵芯包含銜鐵，以螺紋形式安裝在閥體上，此設計可將摩擦維持至值，從而減小滯環。

與LVDT傳感器相連的銜鐵，將位置狀態傳遞給電子控制單元。

額定電壓  24VDC

阻抗(20°C時)   17.6?

電流  0.86A

負載率 100%

電磁兼容性(EMC)  根據2004/108/CE

保護等級

絕緣保護(CEI EN 60529) IP65

位置傳感器

帶反饋控制的RPCER1型閥，采用了帶放大信號的LVDT型位置傳感器，能夠精確控制限流器和設置流量，從而提高重復精度，并減小滯環。

傳感器安裝在比例電磁鐵上，且與比例電磁鐵同軸，插頭可以360°布置。

傳感器能夠防止電源線路的極性反轉。

階躍響應 (在油溫50°C，油液粘度36 cSt條件下測得)

階躍響應是指閥跟隨輸入?yún)⒖夹盘柕碾A躍變化，達到90%設定值所需的時間。

安裝

在不影響正確操作的條件下，RPCER1閥可在任意方向安裝。

請確保液壓回路中沒有空氣。

閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的值。如果平面度或者粗糙度達不到要求的值，則閥和安裝面之間很容易發生油液泄露。

意大利迪普馬DUPLOMATIC比例流量閥訂貨型號：

RPCER1-1/C-54-24/V

RPCER1-4/C/54-24

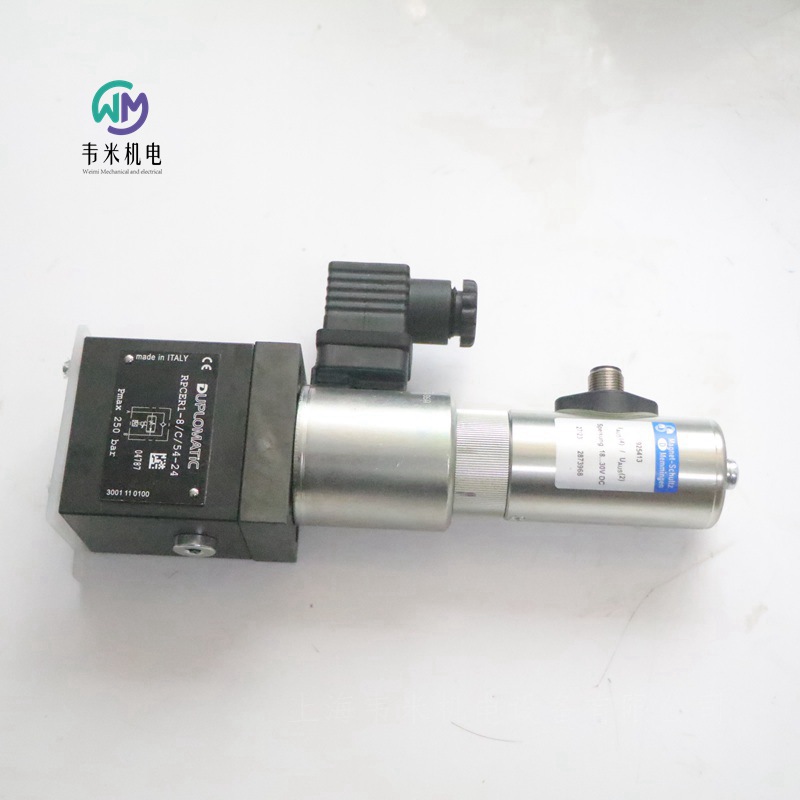

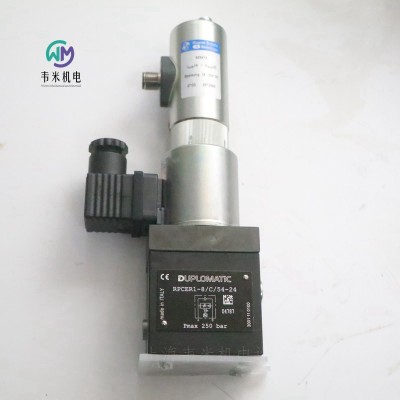

RPCER1-8/C/54-24

DUPLOMATIC比例流量閥RPCER1-8/C/54-24
