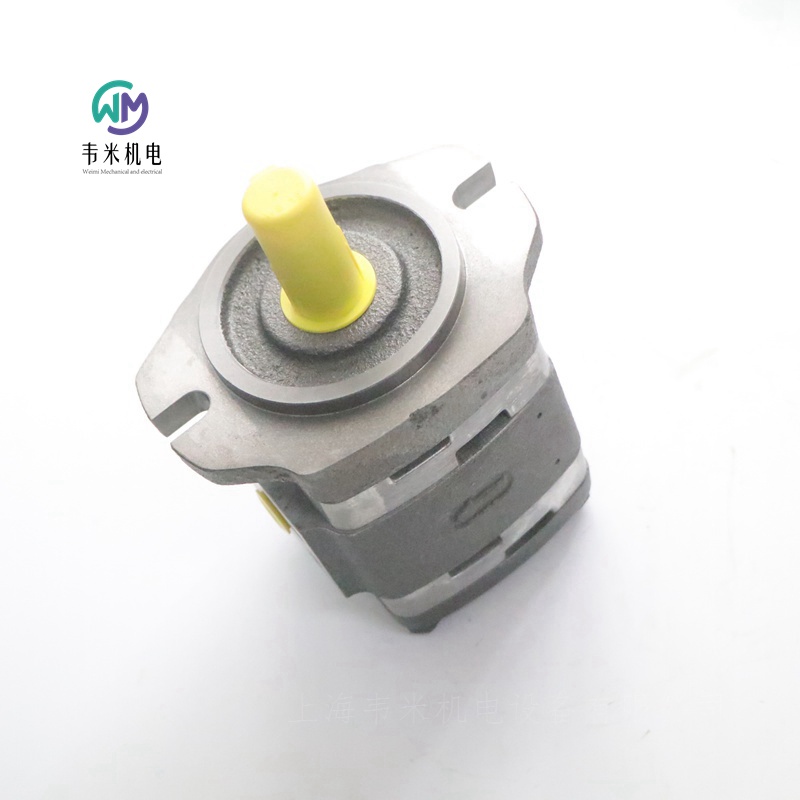

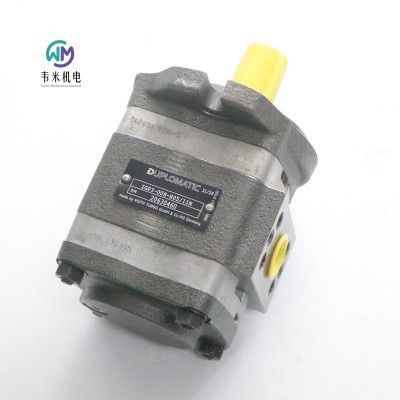

意大利DUPLOMATIC齒輪泵IGP3-008-R05/11N，上海韋米機電設備有限公司主營產品，產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

迪普馬DUPLOMATIC內嚙合齒輪泵IGP

-IGP內嚙合齒輪泵分為五種規格，每種規格包含一系列不同的排量。

-由于和工作壓力成比例的徑向和軸向補償，以及低工作噪音，IGP泵性能。

-優化的載荷分配以及特殊的耐磨軸承，使得泵能夠在高壓下持續工作，且延長了泵的工作壽命。

-IGP泵也可以多聯泵形式供應，通過組合實現多種流量。

技術參數

IGP泵規格： 3；4；5；6；7

排量范圍：3,6-10,2cm3/rev；13,3-32,6cm3/rev,7；33,1 - 64,9cm3/rev；64,1 - 126,2cm3/rev；125,8 - 251,7cm3/rev；

流量范圍 (1500 rpm時)：5,4 - 15,3l/min；19,9 - 48,9l/min；49,6 - 97,3l/min；96,1 - 189,3l/min；188,7 - 377,5l/min；

旋轉方向：順時針或者逆時針(從軸端觀察)

液壓連接：法蘭接頭SAE J518 c

安裝形式：法蘭 SAE J744 c

重量（單泵）：4-4.8kg；8.6-11kg；15.5-18.7kg；29.2-35kg；46.5-59kg；

環境溫度范圍：-10/+60℃

油液溫度范圍：-10/+80℃

推薦油液粘度：25-100cSt

液壓油類型

使用帶防沫劑和抗氧化劑的礦物基液壓油。

液壓油粘度：

液壓油工作粘度必須在以下范圍內：

小粘度 10 cSt 油液高工作溫度80 °C下

佳粘度 25 - 100 cSt 油液處于油箱中的工作溫度下

大粘度 2000 cSt 于泵啟動階段

選擇油液時，必須確保在工作溫度下，液壓油實際粘度在上述范圍內。

意大利迪普馬DUPLOMATIC內嚙合齒輪泵訂貨型號：

IGP3-003/R01/10

IGP3-003-R05/11N

IGP3-006-R01/10

IGP3-006-R05/11N

IGP3-008-R01/10

IGP3-008-R05/11N

IGP4-013/R01/10

IGP4-013-R05/11N

IGP4-016-R05/11N

IGP4-032/R05/11N

IGP5-040-R01/10

IGP5-050-R05/11N

IGP6-080-R01/10

IGP7-160-R15/11N

IGP66-064/064-R05/11N

IGP43-025/003-R05/11N

迪普馬DUPLOMATIC液壓元件產品：

GP外嚙合齒輪泵

1P外嚙合齒輪泵

IGP內嚙合齒輪泵

DFP定排量葉片泵

PVD變量葉片泵

PVA變量葉片泵

VPPM軸向柱塞變量泵

VPPL軸向變量柱塞泵（中壓)

DSE3直動式電液比例方向閥

DSE3G數字集成式電液比例方向閥

DXJ3帶集成放大器的電液伺服閥

DXJ5帶集成放大器的電液伺服閥

RPCED1直動式比例流量閥

RPCED1-*-T3直動式三通比例流量閥

RPCER1直動式位置反饋比例流量閥

RPCE2-*先導式比例流量閥

RPCE07先導式比例流量、壓力控制閥

RPCE3-*先導式比例流量閥

RPCE08先導式比例流量、壓力控制閥

CRE直動式比例壓力閥，插裝式

PRED3直動式電液比例壓力閥

PRED3G數字集成式電液比例壓力閥

PRED3J閉環數字集成式電液比例壓力閥

PRE先導式比例壓力閥

PRE*G數字集成式先導型電液比例壓力閥

PRE*J閉環數字集成式先導型電液比例壓力閥

MZE先導式比例減壓閥

PM*壓力控制閥、流量控制閥和方向閥安裝板

P2*疊加式安裝板

P2A*L側面油口多級板

P2X*M底部油口多級板

P4D*疊加式安裝板

RM4*-MP帶溢流閥安裝板

P4D-RQM5帶溢流閥和電磁卸荷閥疊加式安裝板

PE端板

EPA-M**電子控制單元，適用于開環比例閥

EPR-P1電子控制單元，適用于壓力反饋比例閥,導軌安裝型

UEIK-1*電子控制單元，適用于開環單電磁比例閥，歐版式

UEIK-11RS電子控制單元，適用于位置反饋單電磁比例閥，歐版式

UEIK-2*電子控制單元，適用于開環雙電磁比例閥，歐版式

UEIK-21RS電子控制單元，適用于位置反饋雙電磁比例閥，歐版式

UEIK-2*RL電子控制單元，適用于開環雙電磁比例閥，歐版式

PSC安裝架，適用于歐版式電子控制單元

MCD直動式溢流閥

MRQ先導式溢流閥

PBM3背壓閥

MZD直動式三通減壓閥

MSD直動式順序閥

MERS節流閥

MVR直動式單向閥

MVR-RS/P直動式單向閥，帶節流器

MVPP先導式單向閥

RPC1*/M流量控制閥

RQ4M先導式溢流閥

Z4M先導式減壓閥

SD4M直動式順序閥

ERS4M節流閥

VR4M直動式單向閥

VPP4M先導式單向閥

RPC1*/4M流量控制閥

PRM7先導式溢流閥

PZM7減壓閥

QTM7節流閥

CHM7先導式單向閥

VR*-I單向閥插裝式

VD*-W單向閥

VR*-P單向閥板式

VP*-P*-MU液控單向閥

CFP進油閥

LOGICELEMENTS邏輯元件

DS3電磁方向控制閥

MD1L緊湊型電磁方向控制閥

MD1JB電磁方向控制閥

MDD44電磁方向控制閥

MD1K-E*P4K防爆型電磁方向控制閥

DS5電磁方向控制閥

DS5JB電磁方向控制閥

DD44電磁方向控制閥

E*P4先導式電液換向閥

DSP7先導式電液換向閥

DSP10電磁或液壓先導控制換向閥

MD1M-DS5M-E*P4M帶監測功能的電磁方向控制閥

DT03膜片式電磁方向控制閥

MDT膜片式電磁方向控制閥

EC電氣插頭

ECL電磁換向控制裝置

RS*雙向節流閥

RSN*單向流量控制閥

RPC1壓力及溫度補償流量閥

RPC1-T3三通壓力和溫度補償流量閥

RPC*壓力和溫度補償流量閥

RPC*-T3三通壓力和溫度補償流量控制閥

CP1R*-W轉輪式快慢切換閥

K4WA/C行程調速閥

FSI吸油濾油器

FST密封法蘭式吸油濾油器

FRT板式回油濾油器，裝在油箱上

FRC回油濾油器，裝在油箱頂部或者回路中

FPH壓力濾油器，管路安裝

FPM中壓濾油器，管路安裝

FPHM高壓濾油器

M63壓力表

PS柱塞式壓力繼電器

PTH壓力傳感器

MRQA溢流閥適用于帶蓄能器回路

RQ**-P溢流閥適用于帶蓄能器回路

RQ*M*-P自動卸荷閥或電磁卸荷閥

Z*P減壓閥

SUTX-P順序閥/卸荷閥/背壓閥/平衡閥

ZC*平衡閥

CR直動式壓力控制閥

CRQ先導式壓力控制閥

CD1-W直動式壓力控制閥

RM*-W壓力控制閥

RQ5-W溢流閥

RQM5-W電磁控制溢流閥具有卸載和壓力選擇功能

RQ*-P溢流閥

RQM*-P電磁溢流閥具有卸載和壓力選擇功能

迪普馬DUPLOMATIC比例方向閥DSE3

-直動式比例方向閥 DSE3，油口符合 ISO 4401(CETOP RP 121H)標準。

-該閥可用于液壓執行機構的方向和速度控制。

-該閥開度和流量調節，與電磁鐵電流輸入成比例。

-該閥可通過電流控制供給單元直接控制，或者和外部電氣控制卡一起組合控制，從而充分發揮閥的性能。

-還可提供手柄式手動應急操作。

技術參數 (采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得)

大工作壓力：

油口 P - A - B  350bar

油口 T  210bar

公稱流量（P-T壓差ΔP=10bar)  1,3 - 4 - 8 - 16 - 26 l/min

滯環 (PWM 200 Hz) % Q max < 6%

重復精度 % Q max < ± 1,5%

環境溫度范圍  -20 / +60°C

油液溫度范圍  -20 / +80°C

油液粘度范圍   10 ÷ 400cSt

油液允許的高污染度 根據ISO 4406:1999 等級 18/16/13

推薦油液粘度  25cSt

重量：

單電磁鐵閥  1,6kg

雙電磁鐵閥  2,0kg

液壓油

使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封(代號N)。對于HFDR 油液，使用FPM 密封（代號V）。若使用

其他油液，例如HFA、HFB、HFC，請咨詢我們。 當工作油溫高于80 °C時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。

比例電磁鐵

比例電磁鐵由兩部分組成：鐵芯和線圈。

鐵芯包含銜鐵，以螺紋形式安裝在閥體上，此設計可將摩擦維持至小值，從而減小滯環。

線圈通過鎖緊螺母安裝在鐵芯上。

根據安裝空間，可作360°旋轉。

階躍響應是指閥跟隨輸入?yún)⒖夹盘柕碾A躍變化，達到90%設定值所需的時間。表中所列的典型階躍響應時間，是閥芯機能C16在P-T壓差Δp=30bar條件下測得。

階躍響應參考信號  0→100%  100%→0

階躍響應時間ms

DSE3-A*  50

DSE3-C*  40

安裝

在不影響正確操作的條件下，DSE3閥可在任意方向安裝。

請確保液壓回路中沒有空氣。

閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的值。如果平面度或者粗糙度達不到要求的小值，則閥和安裝面之間很容易發生油液泄露。

手動應急操作

標準閥的手動應急操作集成在電磁鐵的鐵芯內。手動應急操作必須使用合適的工具，以不損壞鐵芯的滑動表面。

有四種不同的形式手動應急操作可供選擇：

-CM型，帶手動應急保護罩。

-CS型， 帶有配M4螺釘?shù)慕饘侪h(huán)螺母，以及可進行持續機械操作的鎖緊螺母。

-CH型，手柄式手動應急操作。

-CK型，旋鈕式。當設定螺釘旋緊至其位置和旋鈕邊緣對齊時，鎖緊旋鈕直至與閥芯接觸：在這個位置上，手動應急操作不會被激發且閥不得電。調整手動應急操作后，鎖緊設定螺釘以防止旋鈕變松。

電氣控制單元

DSE3 - * * SA (SB)

EDC-112  24V DC電磁鐵  插頭式

EDC-142  12V DC電磁鐵  插頭式

EDM-M112  24V DC電磁鐵 DIN EN 50022導軌式

EDM-M142  12V DC電磁鐵  DIN EN 50022導軌式

UEIK-11  24V DC電磁鐵  歐洲卡式

DSE3 - A* DSE3 - C*

EDM-M212  24V DC電磁鐵  DIN EN 50022導軌式

EDM-M242  12V DC電磁鐵  DIN EN 50022導軌式

UEIK-21  24V DC電磁鐵  歐洲卡式

安裝板

型號 PMMD-AI3G 底部油口

型號 PMMD-AL3G 側面油口

P, T, A, B油口螺紋： 3/8” BSP

意大利迪普馬DUPLOMATIC比例閥訂貨型號：

DSE3-C01/11N-D24K1

DSE3-C01SA/11N-D24K1

DSE3-C01SB/11N-D24K1

DSE3-C04/11N-D24K1

DSE3-C04SA/11N-D24K1

DSE3-C04SB/11N-D24K1

DSE3-A04/11N-D24K1

DSE3-A04SA/11N-D24K1

DSE3-A04SB/11N-D24K1

DSE3-C08/11N-D24K1

DSE3-C08SA/11N-D24K1

DSE3-C08SB/11N-D24K1

DSE3-A08/11N-D24K1

DSE3-A08SA/11N-D24K1

DSE3-A08SB/11N-D24K1

DSE3-C16/11N-D24K1

DSE3-C16SA/11N-D24K1

DSE3-C16SB/11N-D24K1

DSE3-A16/11N-D24K1

DSE3-A16SA/11N-D24K1

DSE3-A16SB/11N-D24K1

DSE3-C26/11N-D24K1

DSE3-C26/10N-D24K1

DSE3-C26SA/11N-D24K1

DSE3-C26SB/11N-D24K1

DSE3-A26/11N-D24K1

DSE3-A26SA/11N-D24K1

DSE3-A26SB/11N-D24K1

DSE3-A26/11V-D24K1/CK

DSE3-C08/11N-D24K1

DSE3-C08SA/11N-D24K1

DSE3J-Z12/20N-E0K11

DSE3J-Z30/15/20N-E0K11

意大利DUPLOMATIC齒輪泵IGP3-008-R05/11N
