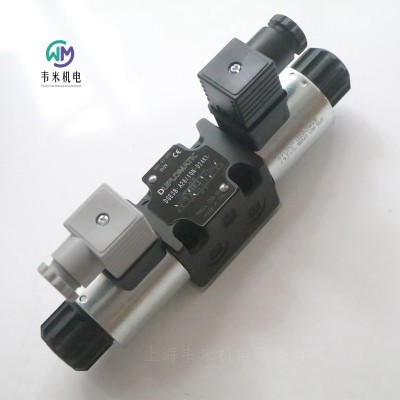

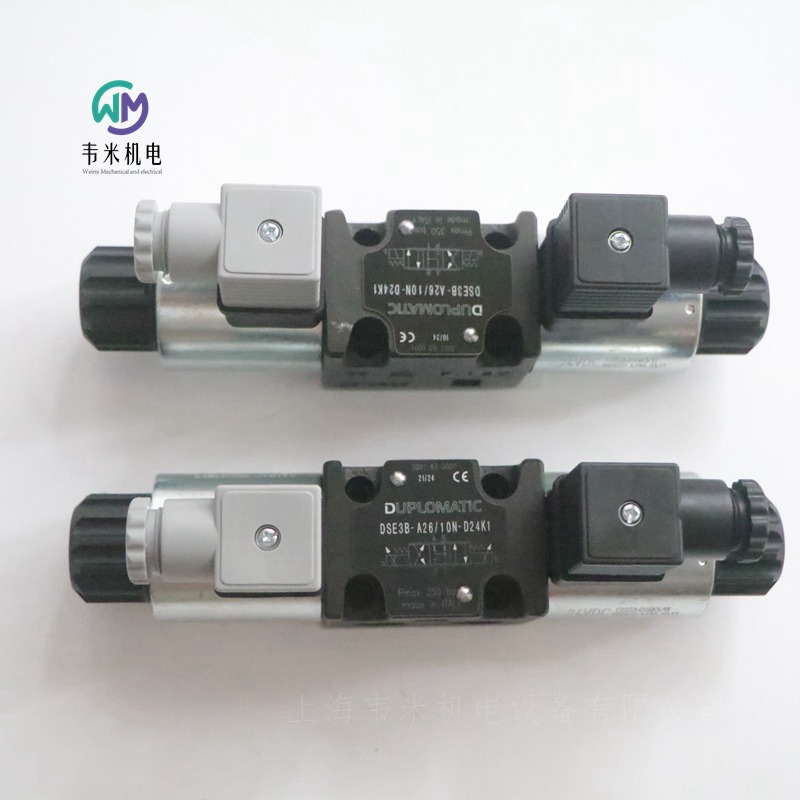

DUPLOMATIC比例換向閥DSE3B-A26/10N-D24K1，上海韋米機電設備有限公司主營產品，產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

意大利迪普馬DUPLOMATIC比例方向閥

DSE3B

比例方向閥

序列號 10

板式安裝

ISO 4401-03 (CETOP 03)

工作壓力 350 bar

流量 40 l/min

工作原理

— 直動式比例方向閥DSE3B，油口符合ISO 4401-03(CETOP RP 121H)標準。

— 該閥可用于液壓執行機構的方向和速度控制。

— 該閥開度和流量調節，與電磁鐵電流輸入成比例。

— 該閥可通過電流控制供給單元直接控制，或者和外部電氣控制卡一起組合控制，從而充分發揮閥的性能。

技術參數 (采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得）

工作壓力：

油口 P - A - B  350bar

油口 T  160bar

公稱流量（P-T壓差ΔP=10bar)  8l/min - 16l/min - 26l/min

滯環 (PWM 200 Hz)  < 6% % Q max

重復精度  < ± 2% % Q max

環境溫度范圍  -20 / +50°C

油液溫度范圍  -20 / +80°C

油液粘度范圍  10 - 400cSt

油液允許的污染度 根據ISO 4406:1999 等級 18/16/13

推薦油液粘度  25cSt

重量：

單電磁鐵閥  1.6kg

雙電磁鐵閥  2kg

液壓油

使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封(代號N)。對于HFDR 油液（磷酸酯），使用FPM 密封（代號V）。

當工作油溫高于80 °C時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。

電氣特性

比例電磁鐵

比例電磁鐵由兩部分組成：鐵芯和線圈。

鐵芯包含銜鐵，以螺紋形式安裝在閥體上，此設計可將摩擦維持至值，從而減小滯環。

線圈通過鎖緊螺母安裝在鐵芯上。

根據安裝空間，可作360°旋轉。

階躍響應

(采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得)

階躍響應是指閥跟隨輸入參考信號的階躍變化，達到90%設定值所需的時間。

表中所列的典型階躍響應時間，是閥芯機能C16在P-T壓差Δp=30bar條件下測得。

安裝

在不影響正確操作的條件下，DSE3B閥可在任意方向安裝。

請確保液壓回路中沒有空氣。

閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的值。如果平面度或者粗糙度達不到要求的值，則閥和安裝面之間很容易發生油液泄露。

手動應急操作

標準閥的手動應急操作集成在電磁鐵的鐵芯內。手動應急操作必須使用合適的工具，以不損壞鐵芯的滑動表面。

手動應急操作有兩種不同的形式可供選擇：

- CM型，帶手動應急保護罩。

- CK型，旋鈕式。當設定螺釘旋緊至其位置和旋鈕邊緣對齊時，鎖緊旋鈕直至與閥芯接觸：在這個位置上，手動應急操作不會被激發且閥不得電。調整手動應急操作后，鎖緊設定螺釘以防止旋鈕變松。

電氣控制單元

DSE3B-..SA（SB）

EDC-112 24VDC電磁鐵  插頭式

EDC-142 12VDC電磁鐵  插頭式

EDM-M112 24VDC電磁鐵 導軌式DIN EN 50022

EDM-M142 12VDC電磁鐵  導軌式DIN EN 50022

DSE3B-A;DSE3B-C

EDM-M212 24VDC電磁鐵 導軌式DIN EN 50022

EDM-M242 12VDC電磁鐵  導軌式DIN EN 50022

意大利迪普馬DUPLOMATIC比例方向閥訂貨號和型號：

DSE3B-A26/10N-D24K1

DSE3B-C26/10N-D24K1

DSE3B-C08/10N-D24K1

DUPLOMATIC比例換向閥DSE3B-A26/10N-D24K1
