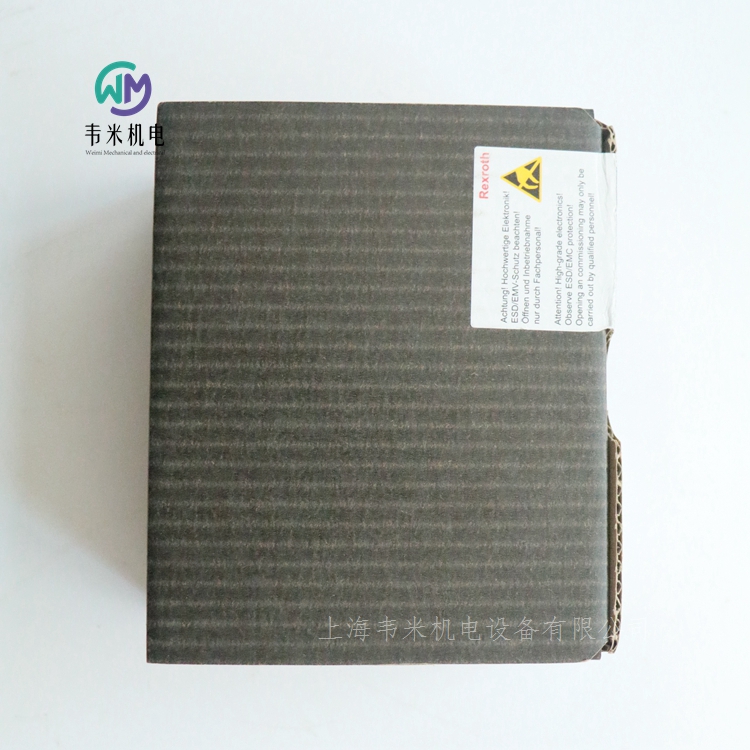

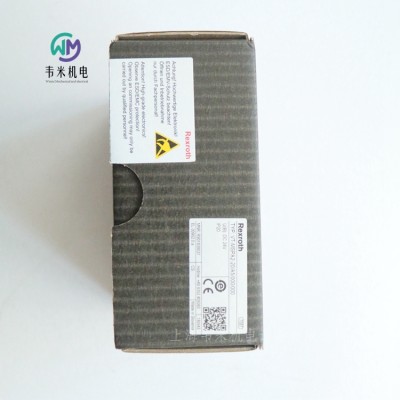

力士樂放大板VT-MSPA2-20/A5/000/000，購買進口液壓、氣動、自動化控制工業配件，認準“上海韋米機電設備有限公司”，10年老店，產品圖片實物拍攝，保證原裝產品，品質保障，售后無憂，批量零售，價格優惠，常用產品現貨供應。歡迎新老客戶咨詢采購！

力士樂REXROTH用于不帶電氣位置反饋的比例閥的閥放大器

VT-MSPA

R901439034 VT-MSPA1-20/A5/000/000

R901439037 VT-MSPA2-20/A5/000/000

R901439037 VT-MSPA2-21/A5/000/000

R901439038 VT-MSPA2-21/F5/000/000

R901439036 VT-MSPA1-2X/F5/000/000

R901061664 VT-MSPA2-200-1X/V0/0

R901142366 VT-MSPA1-200-1X/V0/0

R901010980 VT-MSPA2-1-1X/V0/0

R901197784 VT-MSRA1-1-1X/V0/0

0811405106 VT-MSPA2-525-10/V0

R900249810 VT-MSPA1-50-1X/V0

組件系列 2X

適用于控制不帶電氣位置反饋的比例閥和泵控制件

多種力士樂工業液壓閥門可供選擇

設備中所存儲閥門的特性曲線

通過按鈕優化閥門

控制值輸入 0 ... ±10 V 或 4 ... 20 mA

工作電壓的反向極性保護

斜坡發生器上斜坡和下斜坡可以單獨調節

零電位設置

控制值調節

特性曲線發生器

定時功率輸出級

防短路輸出

LED 狀態顯示

測量插口適用于：實際電流值、內部電流控制/設置

所有閥門參數可調節

一般信息

這些放大器模塊適于裝配在禮帽式導軌上。通過 3 個張力彈簧插頭建立電氣連接。電源電壓為 24 VDC。

供電設備

內部供電設備隨附了接通電流限制器以防止出現電流峰值。此外，還集成了反向極性保護功能。

控制值，控制值加法器

"內部控制值" 包括：

"外部控制值"，連接在差分放大器 (2) 的輸入處

零位偏移，標準設置中的 "Z/B" 可調節

在壓力閥中，正控制值會使閥門處的壓力增加。

對于 4W...1) 型號閥門，下列內容適用：

通過線圈 B，0 - +10 V 或 12 - 20 mA 的控制值使閥中流體從 P 流向 A，從 B 流向 T。

通過線圈 A，0 - -10 V 或 12 - 4 mA 的控制值使閥中流體從 P 流向 B，從 A 流向 T。在專家設置中，控制值極性變化是可能的 [5]（請參閱操作說明 30232-B）。

在正常運行時，可以在 "V" 測量插口處測量 "內部控制值"。

斜坡

斜坡限制控制值的傾斜。

您可以在一個斜坡所有斜坡均為一個時間，默認值）和 4Q/2Q 斜坡（斜坡的時間不同）之間選擇。4Q/2Q 斜坡時間在專家設置中設置。特性曲線發生器不影響斜坡時間。

控制值衰減器 "G"

利用控制值衰減器可以降低控制值。

特性曲線發生器

在特性曲線發生器中，預設閥門特性曲線可以調整到實際液壓和控制技術條件。

可以在專家設置中調節以下內容：

先導電流 "B"

階躍 "S"

大電流 "G"（VT-MSPA2 可分別用于 A 和 B）

電流控制器

將對線圈電流進行記錄，并在電流控制器中將其與控制值進行比較，然后補償差異。

時鐘發生器

時鐘發生器會產生輸出級的時鐘頻率 "f"。使用力士樂閥門，時鐘頻率有時隨控制值和/或工作電壓而變化。

功率輸出級

電流輸出級產生比例閥的定時線圈電流。線圈電流被限制為

每次輸出的大允許電流，具體取決于設定閥門。輸出級為防短路設計。如出現內部干擾信號或啟用缺失時，輸出級將關閉。

數字輸入

輸入 DI 可設置到四個不同的功能：

1. 啟用（出廠設置）

2.VT-MSPA1 1) 不帶功能

2.VT-MSPA2 控制值極性變化

3.斜坡開/關

4.單個或相位斜坡

數字輸出

若無電纜中斷、內部錯誤，且 UB ≥ UB 小，則設備會通知準備就緒。

閥門類型 4WRPH6…SO855，開關位置 0-5：

控制值 ±10 V

數字輸入端 2，控制值極性變化

力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的直動式二位四通和三位四通比例方向閥

4WREE

規格 6, 10

組件系列 2X

大工作壓力 315 bar

大流量 180 l/min

帶電氣位置反饋和集成電子元件 (OBE) 的直動式比例方向閥

調整體積流量的方向和大小

通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作

用于底板安裝：孔圖按 ISO 4401

彈簧定中的控制滑板

型號 4WREE...-2X/...

在閥板設計中兩位四通及三位四通比例方向閥用作直動式設備。通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。通過集成電子元件控制線圈。

設置：

閥門的基本構成包括：

帶連接面的殼體

帶有壓縮彈簧與彈簧座的控制閥芯

帶對中螺紋的線圈

位置傳感器

集成電子元件

可通過 Pg7 進行電氣零電位調節

功能：

線圈和斷電后，位于彈簧座和之間的壓縮彈簧和可將控制閥芯置于中心位置

可通過控制比例電磁鐵（例如，線圈“b”）直接操作控制閥芯

→控制閥芯與電氣輸入信號成比例地向左移動

→通過具有漸進

流體特性的節流橫截面，進行從 P 到 A 及從 B 到 T 的連接

關閉線圈

→控制閥芯在壓縮彈簧的作用下返回至中心位置

在斷電狀態下，線圈的復位彈簧使得控制閥芯保持在機械中心位置。使用帶有符號“V”的控制閥芯時，此位置與液壓中心位置不對應！電動閥控制環關閉時，控制閥芯將位于液壓中心位置。

重要注意事項：

PG 裝配不得打開。位于下方的調節螺母的機械調節已禁用，該操作會損壞閥門！

帶兩個閥芯位置的閥門：（型號 4WREE...A...）

基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，此雙閥芯位置閥僅配有線圈“a”。它配有保護塞來代替第二個比例電磁鐵。

注意：

由于設計原理，閥內固有內部泄漏，泄漏量可能隨著使用年限而增加。

注意：

不得讓油箱管路排空運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。

德國力士樂REXROTH比例閥訂貨號和型號：

R900911004 4WREE6W32-24/G24K31/A1V

R900950341 4WREE6E08-24/G24K31/A1V-655

R900950342 4WREE6E16-2X/G24K31/A1V-655

R900950342 4WREE6E16-24/G24K31/A1V-655

R900907114 4WREE6E32-24/G24K31/A1V

R900925733 4WREE6E32-24/G24K31/F1V

R901453116 4WREE6X00-2X/G24K31/F1V-A22

R900927231 4WREE10E50-23/G24K31/A1V

R900927231 4WREE10E50-2X/G24K31/A1V

R900970089 4WREE10E1-75-2X/G24K31/F1V

R900927356 4WREE10E75-2X/G24K31/F1V

R900703908 4WREE10E1-50-2X/G24K31/F1V

R900927234 4WREE10W1-75-2X/G24K31/A1V

R900927232 4WREE10E1-75-2X/G24K31/A1V

R900949806 4WREE10W50-2X/G24K31/F1V

R900927233 4WREE10W75-2X/G24K31/A1V

R900948360 4WREE10W75-2X/G24K31/F1V

R900962405 4WREE10W1-25-2X/G24K31/F1V

R900933077 4WREE10W1-50-2X/G24K31/A1V

R900965185 4WREE10W1-50-2X/G24K31/F1V

R900976119 4WREE10W1-75-2X/G24K31/F1V

R900924607 4WREE10V75-2X/G24K31/A1V

R900617269 4WREE10V75-2X/G24K31/F1V

力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的直動式比例方向閥

4WREE6

規格 6

組件系列 3X

大工作壓力 350 bar

大流量 80 l/min

額定流量 (Δp = 10 bar) 4 … 32 l/min

2 位 4 通或 3 位 4 通結構

用于底板安裝

油口安裝面符合 ISO 4401-03-02-0-05

調整體積流量的方向和大小

通過帶對中螺紋的比例線圈進行起動

彈簧定中的控制滑板

帶電壓或電流輸入（"A1" 或 "F1"）的集成控制電子元件 (OBE)

4WREE 型號的閥門是帶電氣位置反饋和集成電子元件 (OBE) 的直動式比例方向閥。

設置

閥門的基本構成包括：

帶連接面的殼體

帶有壓縮彈簧與彈簧座的控制閥芯

帶對中螺紋的線圈

位置傳感器

集成電子元件

可通過橡膠塞進行電氣零電位調節

功能

線圈斷電后，通過彈簧座之間的壓縮彈簧使控制閥芯保持在中心位置

通過控制比例線圈（例如線圈 "b" ）對控制閥芯進行直動式操作

將控制閥芯與電氣輸入信號成比例地向左移動

這樣將通過具有漸進流量特性的節流橫截面，打開從 P 到 A 及從 B 到 T 的連接

在斷電狀態下，線圈的復位彈簧使得控制閥芯 (2) 保持在機械中心位置。使用 "V" 型閥芯機能的控制閥芯時，此位置與液壓中心位置不對應！電動閥控制環關閉時，控制閥芯將位于液壓中心位置。

帶 2 個閥芯位置的閥門（型號 "4WREE…A…"）

基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，這兩個閥芯位置閥僅配有線圈 "a" 。其配有螺堵來代替第二個比例線圈。

OBE 中的壓力補償元件 "-967"

為了防止集成電子元件 (OBE) 殼體中形成冷凝水，可以使用電子元件保護膜 (11)。

建議用于空氣濕度高且周期溫度變化明顯的外部工業標準條件（例如室外）。

注意：

由于設計原理方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用壽命的延長而增加。

不得讓油箱管路排空運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。

PG 裝配件不得打開。

產品選型示例：

4WREE6E16-30/V/24A1

4→4 個主油口

WRE→比例換向閥，直動式，帶電子位置反饋

E→帶集成電子元件 (OBE)

6→通徑6

E1→機能符號

16→16 l/min（4 l/min，8 l/min，32 l/min）

30→組件系列 30 … 39 (30 … 39：安裝和連接尺寸不變）

V→FKM 密封件（M=NBR 密封件）

24→直流電壓 24 V

A1→控制值輸入 ±10 V（F1=控制值輸入 4 ... 20 mA）

型號  4WREE

規格  6

重量

帶兩個線圈的閥  2.6kg

帶一個線圈的閥  2.1kg

安裝位置  任意位置，好為水平

周圍溫度范圍  -20 … +60°C

存儲溫度范圍含 UV 防護  +5 … +40°C

運輸溫度范圍  -30 … +80°C

長存儲時間  1年（如果遵循存儲條件；請參閱操作說明 07600-B）

正弦試驗，符合 DIN EN 60068-2-6  10 ... 2000 Hz/大 10 g/10 個周期/3 個軸

噪音測試符合 DIN EN 60068-2-64  20 ... 2000 Hz/10 gRMS/30 g 峰值/30 分鐘/3 個軸

運輸沖擊符合 DIN EN 60068-2-27  15 g/11 ms/3 沖擊/3 個軸

沖擊試驗符合 DIN EN 60068-2-27  15 g/11 ms/1000 次沖擊/3 個軸

大相對濕度  95%

高表面溫度  150°C

MTTFD 值符合 EN ISO 13849  150年

符合性

- CE，符合 EMC 指令 2014/30/EU；根據 EN61000-6-2 和 EN61000-6-3 測試

- RoHS 指令 2015/65/EU

- REACH 條例 (EC) 編號 1907/2006

環境兼容性氣候  環境監測符合 EN 60068-2

液壓

規格   6

大工作壓力

接口 P  350bar

Anschluss A  350bar

油口 B  350bar

接口 T  210bar

建議大流量  80l/min

額定流量 (Δp = 10 bar)  4l/min；8l/min；16l/min；32l/min

液壓油  HL, HLP, HLPD, HVLP, HVLPD

液壓油允許溫度范圍  -20 … +70°C（-40 … +50°C）

允許粘度范圍  20 … 380mm2/s（30 … 46mm2/s）

液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級  等級 20/18/15

電氣，集成電子元件 (OBE)

電壓類型  直流電壓

電源

公稱電壓  24VDC

下限  19V

上限  36V

大剩余波紋度  2.5Vpp

放大器的電流消耗

大  < 2A

脈沖電流  3A

電磁線圈的電阻

20 °C 時的低溫值  2.65Ω

大高溫值  4.05Ω

占空比

高線圈溫度  150°C

符合 EN 60529 的閥防護  IP65（如果使用的是適合且正確安裝的連接插頭。）

電磁兼容性 (EMC)  抗擾 prEN 50082-2；干擾發射 EN 50081-1

德國力士樂REXROTH比例閥物料號和型號：

R901496433 4WREE6E08-3X/V/24A1

R901496427 4WREE6E16-3X/V/24A1

R901496427 4WREE6E16-30/V/24A1

R901496430 4WREE6E32-3X/V/24A1

R901496430 4WREE6E32-30/V/24A1

R901496435 4WREE6E32-3X/V/24F1

R901514694 4WREE6E32-3X/M/24F1

R901496448 4WREE6E1-32-3X/V/24F1

R901496449 4WREE6W1-08-3X/V/24F1

R901496437 4WREE6W16-3X/V/24A1

R901523727 4WREE6W16-3X/V/24F1

R901496438 4WREE6W32-3X/V/24F1

R901496432 4WREE6W32-3X/V/24A1

R901517467 4WREE6V16-3X/V/24F1

R901496451 4WREE6W1-16-30/V/24F1

R901496451 4WREE6W1-16-3X/V/24F1

R901496441 4WREE6W1-32-3X/V/24F1

R901496442 4WREE6W1-32-3X/V/24A1

R901497575 4WREE6WA16-30/V/24A1

力士樂REXROTH帶集成電子元件 (OBE) 和電氣位置反饋的先導式比例方向閥

4WRKE

規格 10, 16, 25, 27, 32, 35

組件系列 3X

大工作壓力 350 bar

大流量 3000 l/min

帶主控制閥芯電氣位置反饋和集成電子元件 (OBE) 的先導式二級比例方向閥

調整體積流量的方向和大小

用比例電磁鐵操縱

用于底板安裝：孔圖按 ISO 4401

電氣位置反饋

彈簧對中的主控制閥芯

先導控制閥：單級比例方向閥

帶位置控制的主級

4WRAP 6 W7.3X/G24… 型先導控制閥（一級）

先導控制閥是直動式比例閥。控制邊的幾何圖元經過優化，可用作比例方向閥型號 4WRKE 的先導控制閥。比例電磁鐵為帶可拆卸線圈的耐壓密閉型濕式插腳直流線圈。它們可將電流按比例轉換為機械力。電流的增加會導致線圈磁力相應增加。所設線圈磁力將在整個控制行程中保持恒定。

先導控制閥主要由殼體、比例電磁鐵和、控制閥芯和彈簧和組成。在非工作情況下，兩個執行機構都連接到油箱。如果兩個線圈中的一個或勵磁，則磁力會將閥的控制閥芯向彈簧或移動。一旦超過遮蓋量，便會堵塞兩個執行機構中的一個與油箱的連接，轉而連接壓力腔。流體從 P 流向主級的控制腔。

4WRKE 型閥門是二級比例方向閥。它們控制流動方向和流量。主級是受位置控制的，這樣，控制閥芯位置在流量較大的情況下也不會受液動力的影響。

這種閥門主要由先導控制閥、殼體、主控制閥芯、蓋、對中彈簧、感應式位置傳感器和減壓閥組成。如果沒有輸入信號，則主控制閥芯就會被對中彈簧固定在中心位置。蓋和中的兩個控制腔通過控制閥芯連接到油箱。主控制閥芯通過感應式位置傳感器連接到合適的控制電子元件。主控制閥芯的位置改變和放大器求和點控制值的改變，都能產生差動電壓。比較控制值和理論值期間，通過電子元件確定可能的控制偏差，并向先導控制閥的比例電磁鐵施加電流。電流會在線圈中產生不斷通過推桿來操作控制閥芯的力。通過控制剖面激活的流量會導致主控制閥芯的調整。連接了感應式位置傳感器內核的主控制閥芯會一直移動，直到理論值與控制值相符。在控制狀態下，主控制閥芯處于力平衡狀態并停留在該控制位置。控制閥芯行程和控制開口與控制值成比例改變。控制電子元件集成到閥門中。通過對閥門和電子元件進行調節，可以將批量生產設備導致的偏差保持在較低水平。

不得讓油箱管路排空運行；在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。

閥門特征

二級閥的基本設置包括我們的比例閥模塊。“主級零電位”的零電位調節是工廠預設的，可以通過控制電子元件中的電位計，在公稱行程的 ±30 % 范圍內進行調節。拆下蓋殼體前面的保護塞后，方可對集成控制電子元件進行檢修。必須重新調節更換后的先導控制閥或控制電子元件。全部調節工作只能由的專業人員執行。

注意！

零電位更改可能導致系統損壞，故只能由的專業人員執行!

德國力士樂REXROTH比例閥訂貨號和型號：

R900757868 4WRKE10W6-100L-3X/6EG24EK31/F1D3M

R900704916 4WRKE16E200L-3X/6EG24ETK31/A1D3M

R900751112 4WRKE16W8-125L-3X/6EG24EK31/F1D3M

R900711320 4WRKE16W8-200L-34/6EG24ETK31/A1D3M

R900704397 4WRKE16W8-200L-3X/6EG24K31/A5D3M

R901396450 4WRKE16W8-200L-3X/6EG24K31/F1D3V

R901004332 4WRKE16E1-200L-35/6EG24ETK31/A1D3M

R901087600 4WRKE16R3-200P-35/6EG24ETK31/F1D3M

R901129810 4WRKE16W6-125L-3X/6EG24K31/F1D3V

R900743953 4WRKE25W8-350L-3X/6EG24ETK31/F1D3M

R901072883 4WRKE27W8-500L-3X/6EG24K31/F1D3M

力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的直動式高頻響方向閥

4WRPEH 6

規格 6

組件系列 3X

大工作壓力 350 bar

額定流量 4 … 40 l/min

用于 I4.0 的數字接口 IO-link

可靠 - 經過驗證且堅固耐用的設計

安全 - 控制閥芯的故障安全位置處于關閉狀態

節能 - 無需先導油

高質量 - 具有伺服閥性能的控制閥芯和套筒

靈活 - 適用于位置、速率和壓力控制

 - 響應靈敏度高，滯后小

IO-link 接口，可選

4WRPEH 型閥門是帶有電氣位置反饋和集成電子元件 (OBE) 直動式方向控制閥。

結構

4WRPEH 高頻響閥主要包括：

帶具有伺服性能的控制閥芯和套筒的閥殼體

帶位置傳感器的控制線圈（可選配電子元件保護膜）

帶模擬量或 IO-link 接口的集成電子元件 (OBE)（可選配減振板 ）

功能

集成電子元件 (OBE) 將控制值與實際位置值進行比較。在有控制偏差的情況下，行程線圈將被激活。由于線圈磁力發生改變，控制閥芯將扺抗彈簧進行調節。行程/控制閥芯橫截面以與控制值成比例的方式進行控制。在控制值預設值為 0 的情況下，電子元件調節控制閥芯抵抗彈簧至中心位置。在未激活狀態下，彈簧處于松弛狀態，此時彈簧長度長，閥門處于故障安全位置。

控制線圈切斷

在以下故障情況下，集成電子元件 (OBE) 使控制線圈斷電，且控制閥芯將設置為故障安全位置：

低于小電源電壓

僅當接口為 "F1" 時：

電流值低于小電流控制值 2 mA（包括控制值線的電纜中斷（電流環））

僅當接口為 "L1" 時：

使能未激活，通訊中斷（看門狗）

內部 IO-link 發生故障時

僅當接口為 "C6" 時：

額外釋放未激活

減振板 "D"

減振板降低集成電子元件上的加速振幅（頻率 >300 Hz）。

注意：

對于主要為低激勵頻率 (<300 Hz) 的應用，不建議使用衰減閥板。

電子元件保護膜“-967”

要保護集成電子元件 (OBE) 殼體中的冷凝格式，可以使用電子元件保護膜。

建議用于空氣濕度高且周期溫度變化明顯的外部工業標準條件（例如室外）。

德國力士樂REXROTH比例閥物料號和型號：

R901382315 4WRPEH6C3B40L-30/M/24A1

R901382350 4WRPEH6C3B40L-30/M/24F1

R901382312 4WRPEH6C3B12L-31/M/24A1

R901382315 4WRPEH6C3B40L-31/M/24A1

R901382350 4WRPEH6C3B40L-31/M/24F1

0811404601 4WRPEH6C3B12L-20/G24K0/A1M

0811404602 4WRPEH6C3B24L-20/G24K0/A1M

R901382313 4WRPEH6C3B24L-3X/M/24A1

0811404612 4WRPEH6C4B24L-2X/G24K0/A1M

0811404613 4WRPEH6C4B40L-20/G24K0/A1M

0811404721 4WRREH6VB24L-11/G24K0/B5M

0811403001 4WRP10EA63S-1X/G24Z4/M

0811403559 4WRPNH6C3B04L-2X/M/24PF6G

R901412522 4WRPEH6C4B12L-31/M/24A1-561

R901382372 4WRPEH6CB24L-30/M/24F1

力士樂放大板VT-MSPA2-20/A5/000/000
