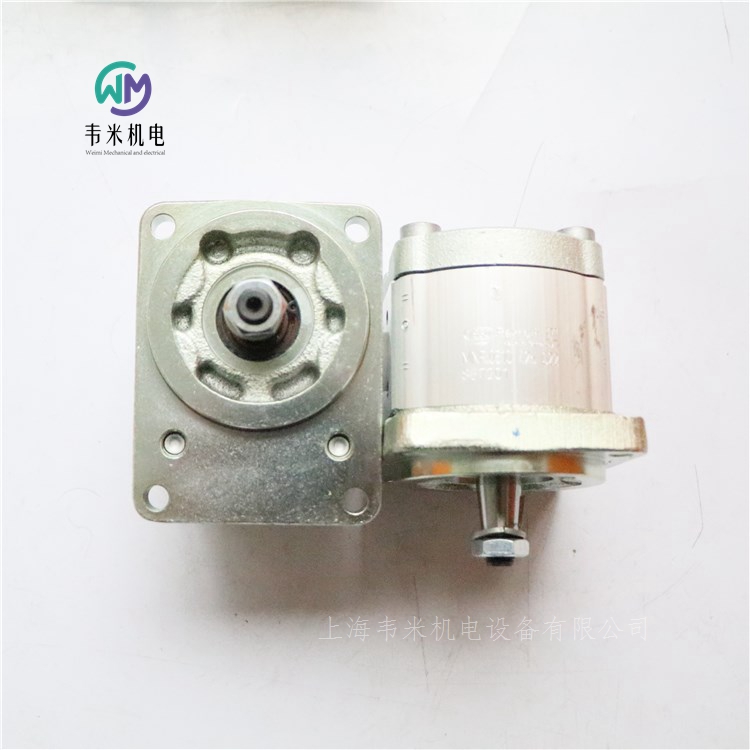

力士樂REXROTH外嚙合齒輪泵 高性能

AZPF

平臺 F

固定排量

規格 4 … 28

連續壓力達 250 bar

間歇壓力達 280 bar

大量生產情況下，也能保持恒定的高品質

使用壽命長

采用滑動軸承，適合重負荷應用

驅動軸符合 ISO 或 SAE 標準，以及客戶解決方案

管路油口：連接法蘭或螺紋

可以實現多臺泵的組合

基本信息

外嚙合齒輪泵的主要作用是將機械能（扭矩和轉速）轉變成液壓能（流量和壓力）。為了減少熱損失，力士樂的外嚙合齒輪裝置提供了非常高的效率。這種高效率是通過與壓力相關的間隙密封以及高精密的制造技術實現的。

力士樂外嚙合齒輪泵有四種機座大小：平臺 B、F、N 和 G。在一個平臺中通過不同的齒輪寬度實現不同排量。這些泵有標準，高性能，SILENCE和SILENCE PLUS版本。通過各種法蘭，軸，閥組件和多個泵組合，可以創建更多的設計變體。

輸送原理

在旋轉運動期間脫離嚙合的齒使齒腔變得自由。所產生的負壓以及容器中液壓油液位上的壓力會導致液壓油從容器中流出到泵。該液壓油充滿齒腔，并沿箭頭方向（參見剖視圖）沿著殼體從吸入口輸送到壓力側。 在此，齒再次嚙合，從齒腔中排出液壓油，并防止回流到吸氣腔中。

結構款式

外嚙合齒輪泵主要由安裝在軸承襯套中的齒輪對以及帶有前蓋和端蓋的殼體組成。

通常用軸密封件密封的傳動軸穿過前蓋。軸承力由滑動軸承吸收。它們專為高壓而設計，具有出色的緊急運行性能-尤其是在低速情況下。

齒輪有12個齒。這使流速脈動和噪音輻射保持較低。壓力室的密封件取決于工作壓力。這樣可實現高效率。在齒腔中產生的工作壓力在特別設計的壓力場中被導向軸承襯套的外部，從而將它們緊緊地壓在齒輪上。施加的壓力場受到特殊密封件的限制。通過根據壓力在齒輪和殼體之間設置的小間隙來確保齒輪到殼體的圓周上的密封件。

德國力士樂REXROTH外嚙合齒輪泵訂貨號和型號：

0510225006 AZPF-12-004RCB20KB

0510425009 AZPF-11-008RCB20MB

0510225023 AZPF-11-004RAB01MB

0510225010 AZPF-10-004RRR12MB

0510225013 AZPF-10-004RRR20MB

0510325013 AZPF-11-005RRR20MB

0510325016 AZPF-11-005RQR20MB

0510325006 AZPF-11-005RCB20MB

0510425022 AZPF-12-008RCB20KB

0510225027 AZPF-12-004RCB20MB

0510425020 AZPF-11-008RRR20MB

0510425022 AZPF-12-008RCB20KB

0510425044 AZPF-11-008RAB01MB

0510525009 AZPF-11-011RCB20MB

0510525018 AZPF-11-014RCB20MB

0510525033 AZPF-11-011RQR20MB

0510525076 AZPF-11-011RAB01MB

0510525311 AZPF-11-011LCB20MB

0510625013 AZPF-11-019RCB20MB

0510625033 AZPF-12-016RCB20MB

0510625042 AZPF-11-016RQR20MB

0510625022 AZPF-11-016RCB20MB

0510625077 AZPF-11-016RAB01MB

0510725030 AZPF-12-022RCB20KB

0510725102 AZPF-11-022RRR20KB-S0081

0510725114 AZPF-22-028RHO30KB

0510725349 AZPF-21-022LFB20MB

0510425025 AZPF-11-008RQR20MB

0510900060 AZPFF-11-014/005RCB2020MB

力士樂REXROTH電磁操作的二位三通和二位四通方向座閥

M-.SED 10

規格 10

組件系列 1X

大工作壓力 350 bar

大流量 40 l/min

特點

電磁操作的直動式方向座閥

底板（單獨訂購）

已堵塞的連接為密閉狀態

在壓力作用下長期閑置后仍能安全地開關

帶可拆卸線圈的濕式插腳直流線圈（若為交流電源則必須裝有整流器）

電磁線圈可旋轉 90°

更換線圈時，不必打開耐壓密閉腔體

電氣連接作為單個連接

帶隱藏的手動應急控制，可選

位置感應開關和接近傳感器（無觸點）

二位三通方向座閥

M-.SED 型號的方向閥是電磁操作的直動式方向座閥。該閥控制流體的啟動、停止和方向，主要由殼體、線圈、閥座 和 以及閉合元件組成。

手動應急操作允許在不給線圈通電的情況下切換閥。

基本原理

閥的初始位置（常開“UK”或常閉“CK”）由彈簧的布置情況決定。閉合元件后的腔體連接到油口 P，并且與油口 T 密封隔開。

因此，閥門根據啟動力（線圈和彈簧）進行壓力補償。

通過特殊的閉合元件，油口 P、A 和 T 可加載大工作壓力 (350 bar)，并且流體可流向兩個方向（請參閱符號）！

在初始位置，閉合元件由彈簧壓入閥座，在閥芯位置，它由線圈 壓入閥座。流體可以無泄漏地阻塞。

通過二位三通方向座閥下方稱為 Plus-1 板的疊加閥板，可實現二位四通方向座閥的功能。

Plus-1 板的功能

初始位置：

不操作主閥。彈簧將閉合元件保持在閥座 上。油口 P 被堵塞，油口 A 連接到油口 T。除此之外，一條控制油路連接 A 和控制閥芯的較大區域，因而可卸載至油箱。通過 P 施加的壓力會將滾珠推到閥座上。現在，P 連接到 B，并且 A 連接到 T。

過渡位置：

啟動主閥后，閉合元件克服彈簧移動，并且被壓入閥座。在此期間，將堵塞油口 T，而將 P、A 和 B 短暫連接在一起。

切換位置：

P 連接到 A。由于泵壓力經由 A 作用在控制閥芯的較大區域上，滾珠被壓入閥座。因此，B 連接到 T，P 連接到 A。Plus-1 板中的滾珠具有“閥芯正遮蓋”。

二位四通方向座閥

M-.SED 型號的方向閥是電磁操作的直動式方向座閥。該閥控制流體的啟動、停止和方向，主要由殼體、線圈、閥座 和 以及閉合元件組成。

手動應急操作允許在不給線圈通電的情況下切換閥。

基本原理

閥的初始位置（常開“UK”或常閉“CK”）由彈簧的布置情況決定。閉合元件后的腔體連接到油口 P，并且與油口 T 密封隔開。

因此，閥門根據啟動力（線圈和彈簧）進行壓力補償。

通過特殊的閉合元件，油口 P、A 和 T 可加載大工作壓力 (350 bar)，并且流體可流向兩個方向（請參閱符號）！

在初始位置，閉合元件由彈簧壓入閥座，在閥芯位置，它由線圈 壓入閥座。流體可以無泄漏地阻塞。

通過二位三通方向座閥下方稱為 Plus-1 板的疊加閥板，可實現二位四通方向座閥的功能。

Plus-1 板的功能

初始位置：

不操作主閥。彈簧將閉合元件保持在閥座 上。油口 P 被堵塞，油口 A 連接到油口 T。除此之外，一條控制油路連接 A 和控制閥芯的較大區域，因而可卸載至油箱。通過 P 施加的壓力會將滾珠推到閥座上。現在，P 連接到 B，并且 A 連接到 T。

過渡位置：

啟動主閥后，閉合元件克服彈簧移動，并且被壓入閥座。在此期間，將堵塞油口 T，而將 P、A 和 B 短暫連接在一起。

切換位置：

P 連接到 A。由于泵壓力經由 A 作用在控制閥芯的較大區域上，滾珠被壓入閥座。因此，B 連接到 T，P 連接到 A。Plus-1 板中的滾珠具有“閥芯正遮蓋”。

注意！

當使用差動液壓缸時，為避免過壓，必須將液壓缸的環形區域連在 A 處。

節流插件

根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，就需要使用節流插件。

示例：

蓄能器工作，

作為先導控制閥與內部先導控制液壓油分流結合使用。

二位三通方向座閥

節流插件插入到座閥的油口 P 中。

二位四通方向座閥

節流插件插入到 Plus-1 板的油口 P 中

單向閥插件

單向閥插件允許流體從 P 自由流向 A，并能夠無泄漏阻止從 A 到 P 的流動。

二位三通方向座閥

單向閥插件插入到座閥的油口 P 中。

二位四通方向座閥

單向閥插件插入到 Plus-1 板的油口 P 中。

可依照閥芯符號以及的工作壓力和流量使用座閥。

為確保安全運行，必須注意以下內容：

座閥具有閥芯負遮蓋，即在切換過程中，會產生油泄漏。然而，此過程在很短時間內即可完成，因此在幾乎所有使用情況下都無關緊要。

不得超過的大流量（如果適用，可以使用節流插件來限制流量，請參閱功能說明）！

Plus-1 板：

當使用 Plus-1 板（二位四通方向控制功能）時，要遵守以下工作值：p小 = 8 bar, qV > 3 l/min。

可根據任務明確油口 P、A、B 和 T。不得隨意對其進行交換或關閉！

必須始終連接油口 T。

請遵守壓力等級和壓力分配！

僅允許流體沿箭頭方向流動！

德國力士樂REXROTH電磁閥座訂貨號和型號：

R900086685 M-3SED10CK13/350CG24N9K4

力士樂REXROTH換向座閥，直動式，帶電磁鐵操縱

M-.SEW 6

規格 6

組件系列 3X

大工作壓力 420 / 630 bar

大流量 25 l/min

特點

二位二通、二位三通或二位四通型號

油口安裝面符合 DIN 24340 形式 A

油口安裝面符合 ISO 4401-03-02-0-05

帶可拆卸線圈的氣隙直流線圈

電磁線圈可旋轉 90°

更換線圈時，不必打開耐壓密閉腔體

電氣連接作為單個連接

輔助操縱裝置，可選

位置感應開關和接近傳感器（無觸點）

二位二通和二位三通方向座閥

SEW 型號的方向閥是電磁操作的方向座閥。該閥控制流體的啟動、停止和方向。

該閥主要由殼體、線圈、強化的閥系統以及閉合元件滾珠/閥芯組成。

基本原理

在初始位置，滾珠/閥芯由彈簧壓入閥座，在切換位置，它由線圈 壓入閥座。線圈 的力通過斜手柄和滾珠 施加到兩側密封的驅動推桿上。兩個密封元件之間的腔體連接到油口 P。因此，閥系統根據起動力（線圈或復位彈簧）進行壓力補償。因此，可在不超過 630 bar 的情況下使用閥門。

注意！

二位三通方向座閥具有“閥芯負遮蓋”。因此，必須始終連接油口 T。這意味著，在切換過程中（從一個閥座開始打開到另一個閥座關閉）油口 P–A–T 相互連接。然而，此過程在很短時間內即可完成，因此在幾乎所有使用情況下都無關緊要。

手動應急操作允許在不給線圈通電的情況下切換閥。

要確保不超過的 大流量！如果適用，可插入 用于流量限制的節流插件。

二位四通方向座閥

通過二位三通方向座閥下方稱為 Plus-1 板的疊加閥板，可實現二位四通方向座閥的功能。

Plus-1 板的功能

初始位置：

不操作主閥。彈簧將滾珠保持在閥座 上。油口 P 被堵塞，油口 A 連接到油口 T。除此之外，一條控制油路連接 A 和控制閥芯 的較大區域，因而可卸載至油箱。通過 P 施加的壓力會將滾珠推到閥座上。現在，P 連接到 B，并且 A 連接到 T。

過渡位置：

啟動主閥時，閥芯克服彈簧移動并被壓入閥座。在此期間，將堵塞油口 T，而將 P、A 和 B 短暫連接在一起。

切換位置：

P 連接到 A。由于泵壓力經由 A 作用在控制閥芯 的較大區域上，滾珠被壓入閥座。因此，B 連接到 T，P 連接到 A。Plus-1 板中的滾珠具有“閥芯正遮蓋”。

注意！

如果差動液壓缸的環形區域未連接至油口 A，在切換過程中油口 B 將由于過壓而產生一個壓力峰值。壓力峰值有可能超過大工作壓力的允許限值。

節流插件

根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，將需要使用節流插件。

示例：

蓄能器工作，

作為先導控制閥與內部先導控制液壓油分流結合使用。

二位二通和二位三通方向座閥

節流插件插入到座閥的油口 P 中。

二位四通方向座閥 （參閱功能說明）

節流插件插入到 Plus-1 板的油口 P 中。

單向閥插件

單向閥插件允許流體從 P 自由流向 A，并能夠無泄漏阻止從 A 到 P 的流動。

二位二通和二位三通方向座閥 （參閱功能說明）

單向閥插件插入到座閥的油口 P 中。

二位四通方向座閥 （參閱功能說明）

單向閥插件插入到 Plus-1 板的油口 P 中。

可依照閥芯符號以及的工作壓力和流量使用座閥（請參閱性能限制）。

為確保安全運行，必須注意以下內容：

為了對閥進行安全切換和/或將其保持在閥芯位置，壓力必須為 pP ≥ pA ≥ pT （出于設計原因）。

座閥具有閥芯負遮蓋，即在切換過程中，會產生油泄漏。然而，此過程在很短時間內即可完成，因此在幾乎所有使用情況下都無關緊要。

不得超過的大流量（如有必要，可以使用節流插件來限制流量）！

Plus-1 板：

當使用 Plus-1 板（二位四通方向控制功能）時，要遵守以下較低的工作值： p小 = 8 bar； qV > 3 l/min。

可根據任務明確油口 P、A、B 和 T。不得隨意對其進行交換或關閉！

對于三通和四通閥芯位置，必須始終連接油口 T。

請遵守壓力等級和壓力分配！

德國力士樂REXROTH電磁球閥訂貨號和型號：

R900566273 M-3SEW6C37/420MG24N9K4

R901290869 M-3SEW6C36/420MG24N9Z2/B08VSO865

R901290869 M-3SEW6C37/420MG24N9Z2/B08VSO865

R900566279 M-3SEW6C37/630MG24N9K4

R900566289 M-3SEW6U38/630MG24N9K4

R900566283 M-3SEW6U36/420MG24N9K4

R900566283 M-3SEW6U37/420MG24N9K4

R900570174 M-3SEW6U36/420MG24N9K4/V

R900570174 M-3SEW6U37/420MG24N9K4/V

R900566289 M-3SEW6U37/630MG24N9K4

力士樂REXROTH電磁操作的二位三通和二位四通方向座閥

M-.SEW 10

R900054399 M-3SEW10C15/420MG24N9K4/P

規格 10

組件系列 1X

大工作壓力 420 / 630 bar

大流量 40 l/min

特點

電磁操作的直動式方向座閥

油口安裝面符合 ISO 4401-05-04-0-05

被截止的接口無泄漏密封

在壓力作用下長期閑置后仍能安全地開關

帶可拆卸線圈的氣隙直流線圈（若為交流電源則必須裝有整流器）

電磁線圈可旋轉 90°

電氣連接作為單個連接

帶隱藏的手動應急控制，可選

位置感應開關（無觸點），可選

二位三通方向座閥

M-.SEW 型號的方向閥是電磁操作的方向座閥。該閥控制流體的啟動、停止和方向。

它主要由殼體、線圈、強化的閥系統以及閉合元件閥芯組成。

基本原理

在初始位置，控制閥芯由彈簧壓入閥座，在閥芯位置，由線圈 壓入閥座。線圈 的力通過斜手柄和滾珠 施加到兩側密封的閥芯上。兩個密封元件之間的腔體連接到油口 P。因此，閥系統根據起動力（線圈或復位彈簧）進行壓力補償。因此，可在不超過 630 bar 的情況下使用閥門。

注意！

二位三通方向座閥具有“閥芯負遮蓋”。因此，必須始終連接油口 T。這意味著，在切換過程中（從一個閥座開始打開到另一個閥座關閉）油口 P–A–T 相互連接。然而，此過程在這段時間內即可完成，在幾乎所有應用中都無關緊要。

手動應急操作允許在不給線圈通電的情況下切換閥。

注意！

要確保不超過的大流量！如果適用，可插入節流插件來限制流量（請參閱功能說明）。

二位四通方向座閥

通過位于二位三通方向座閥下方稱為“Plus-1 板”的疊加閥板，可實現二位四通方向座閥的功能。

Plus-1 板的功能：

初始位置

不操作主閥。彈簧將滾珠保持在閥座 上。油口 P 被堵塞，油口 A 連接到油口 T。除此之外，一條控制油路連接 A 和控制閥芯 的較大區域，因而可卸載至油箱。通過 P 施加的壓力會將滾珠推到閥座上。現在，P 連接到 B，并且 A 連接到 T。

過渡位置：

啟動主閥時，閥芯克服彈簧移動并被壓入閥座。在此期間，將堵塞油口 T，而將 P、A 和 B 短暫連接在一起。

閥芯位置：

P 連接到 A。由于泵壓力經由 A 作用在控制閥芯 的較大區域上，滾珠被壓入閥座。因此，B 連接到 T，P 連接到 A。Plus-1 板中的滾珠具有“閥芯正遮蓋”。

注意！

當使用差動液壓缸時，為避免過壓，必須將液壓缸的環形區域連在 A 處。

節流插件

根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，就需要使用節流插件。

示例：

蓄能器工作，

作為先導控制閥與內部先導控制液壓油分流結合使用。

二位三通方向座閥 （參閱功能說明）

節流插件插入到座閥的油口 P 中。

二位四通方向座閥 （參閱功能說明）

節流插件插入到 Plus-1 板的油口 P 中。

單向閥插件

單向閥插件允許流體從 P 自由流向 A，并能夠無泄漏阻止從 A 到 P 的流動。

二位三通方向座閥 （參閱功能說明）

單向閥插件插入到座閥的油口 P 中。

二位四通方向座閥 （參閱功能說明）

單向閥插件插入到 Plus-1 板的油口 P 中。

德國力士樂REXROTH電磁球閥訂貨號和型號：

R900054399 M-3SEW10C15/420MG24N9K4/P

R900075565 M-3SEW10C1X/420MG24N9K4

力士樂REXROTH液壓-電氣柱塞式壓力開關

HED 8 -2X

組件系列 2X

大工作壓力 630 bar

壓力等級 50、100、200、350 和 630 bar

UL 組件，CCC 認證

重量：0.8kg

安裝位置：任意

環境溫度范圍（NBR 密封件）：-25 … +50℃

環境溫度范圍（FKM 密封件）：-20 … +50℃

環境溫度范圍（低溫密封件）：-40 … +50℃

正弦試驗：DIN EN 60068-2-6:1996-05：10…2000 Hz / 大 10 g / 10 倍周期

運輸沖擊：DIN EN 60068-2-27:1995-03：15 g / 11 ms

沖擊測試：DIN EN 60068-2-29:1995-03：25 g / 6 ms

噪音測試：DIN EN 60068-2-64:1996-05:20…2000 Hz / 10 g RMS / 30 min

符合性/證書：

CE：

DIN EN 61058-1: 2002 / A2: 2008

DIN EN 60947-1: 2007 / A1: 2011

DIN EN 60947-5-1: 2004 / A1: 2009

DIN EN 60529: 1991 / A2: 2013

UL：UL 508 第 17 版，文件編號：E223220（高 350 bar）

CCC：GB14048.5-2008

RoHS：符合歐盟指令 2011/65/EU

液壓油溫度范圍（NBR 密封件）：-25 … +80℃

液壓油溫度范圍（FKM 密封件）：-20 … +80℃

液壓油溫度范圍（低溫密封件）：-40 … +80℃

粘度范圍：10 … 800mm2/s

加載次數：≥ 5 百萬

帶連接器“K14”：EN 175301-803，3 極 + PE

防護等級符合 EN 60529 標準：IP65（已安裝并固定連接插頭）

帶連接器“K35”：IEC 61076-2-101，M12 x 1，A 編碼，4 極

防護等級符合 EN 60529 標準：IP67，已安裝和裝配連接插頭

大切換頻率：7200 1/h

轉換度（重復精度）：< 調定壓力的 1 %

開關：符合 VDE 0630-1/DIN EN 61058-1

轉換電阻：< 50mΩ

特點：

用于底板安裝/管道安裝

用于法蘭連接，符合 ISO 16873

作為垂直疊加元件，與疊加閥板相連接，符合 ISO 4401

5 檔壓力

4 種調整類型：

– 帶或不帶保護帽的主軸

– 帶刻度的主軸，帶或不帶保護帽

– 帶刻度旋鈕

– 帶刻度可鎖定旋鈕

電氣連接

– 帶設計 A 閥插頭（大型方形連接器）

– 帶 M12 x 1 連接器

帶常閉/常開觸點功能的微動開關

電流零電位轉換（從 1 mA 到 2 A）

壓力范圍經過 UL 認證，高達 350 bar

HED 8 類型的液壓-電氣壓力開關是柱塞式壓力開關。它們的基本構成是殼體、帶柱塞的安裝套件、壓縮彈簧、調節元件和微動開關。

如果要監測的壓力低于調定壓力，則操作微動開關。要監測的壓力通過節流孔傳到柱塞。柱塞受彈簧座支持并克服壓縮彈簧不斷變化的作用力。彈簧座將柱塞的運動傳輸到微動開關，并在達到調定壓力時釋放后者的壓力。這會打開或關閉電路，具體取決于電路設置。彈簧座的機械前擋塊在壓力突然降低和過壓的情況下，可保護微動開關免于受到機械損傷，并防止壓縮彈簧的固態壓縮。

注意：

要延長使用壽命，安裝壓力開關時應確保振動較小，使其免于受到液壓沖擊。

德國力士樂REXROTH壓力繼電器訂貨號和型號：

R901099808 HED8OH-20/200K14

R901107369 HED8OH-20/200K14KW

R901101640 HED8OH-20/350K14

R901102747 HED8OP-20/100K14

R901107370 HED8OP-20/100K14KW

R901102721 HED8OP-20/200K14

R901108018 HED8OP-20/200K14KW

R901106453 HED8OP-20/350K14

R901107914 HED8OP-20/350K14KS

R901102349 HED8OH-20/50K14

R901102706 HED8OA-20/100K14

R901106262 HED8OA-20/100K14AS

R901095551 HED8OA-20/100K14KS

R901106448 HED8OA-20/200K14KW

R901102716 HED8OA-20/350K14KW

R901107915 HED8OA-20/630K14S

液壓-電氣柱塞式壓力開關

HED5 -3X

組件系列 3X

大工作壓力 400 bar

壓力等級 25、63、100、200 和 400 bar

UL 認證

CCC 認證（MT 型號除外）

4 個壓力等級

帶大型方形連接器的電氣連接

帶常閉/常開觸點功能的微動開關

電流零電位轉換（從 1 mA 到 2 A）

HED 5 類型的液壓-電氣壓力開關是柱塞式壓力開關。

基本構成是殼體、帶柱塞的安裝套件、壓縮彈簧、調節元件和微動開關

被監測的壓力作用于柱塞

后者受彈簧座支持并克服壓縮彈簧不斷變化的作用力。

彈簧座將柱塞的運動傳輸到微動開關。這會打開或關閉電路，具體取決于電路設置。

注意：

要延長使用壽命，安裝壓力開關時應確保振動較小，使其免于受到液壓沖擊。

德國力士樂REXROTH壓力繼電器訂貨號和型號：

R901185727 HED5OH-31/100K14
