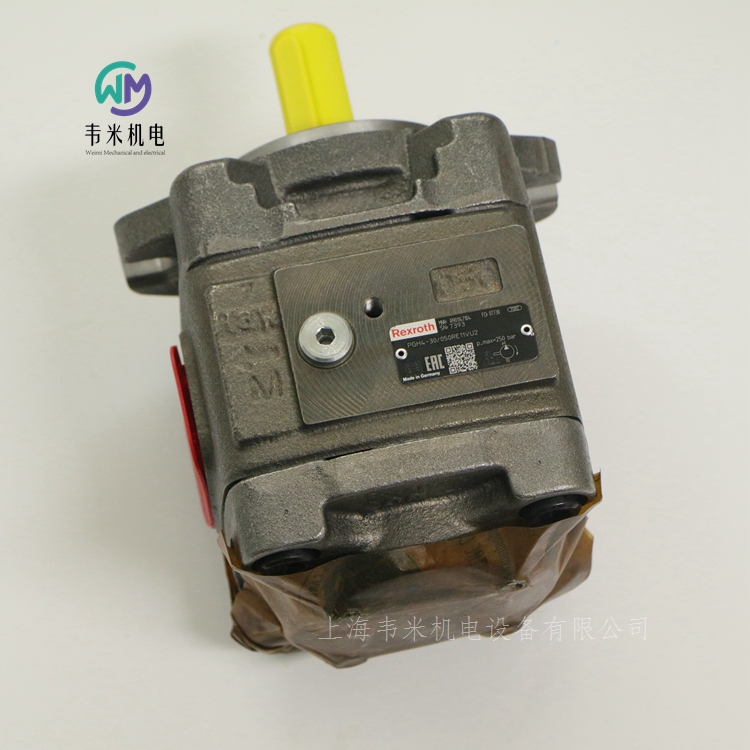

力士樂內嚙合齒輪泵PGH4-30/050RE11VU2，購買進口液壓、氣動、自動化控制工業配件，認準“上海韋米機電設備有限公司”，產品圖片實物拍攝，保證原裝產品，品質保障，售后無憂，批量零售，價格優惠，常用產品現貨供應。歡迎新老客戶咨詢采購！

力士樂REXROTH內嚙合齒輪泵，固定排量

PGH-3X

機座大小 4, 5

規格 20 … 250

組件系列 3X

大工作壓力 350 bar

大排量 250.5 cm3

特征

固定排量

低工作噪音

低脈動流量

由于具有密封間隙補償，因此在低速和低粘度情況下也可實現效率

適合較大的粘度和速度范圍

所有機座大小和規格之間可以相互組合

可與軸向柱塞泵、內嚙合齒輪泵和葉片泵組合

適合使用 HFC 油液運行（密封件設計“W”）

用途：

適用于具有較大負載循環數的大功率、高壓的耐疲勞驅動器，例如，塑料加工機、自動化壓力機、鑄造機和其他使用蓄能器充液操作的應用

PGH.-3X 類型液壓泵為具有恒定排量的間隙補償內嚙合齒輪泵。

其基本構成是：安裝法蘭、殼體、通軸傳動罩蓋、小齒輪軸、內嚙合齒輪、滑動軸承、軸向墊片 和止動銷，以及由扇形體、扇形支撐體和密封輥組成的徑向補償。

吸油和排油過程

根據流體動力學安裝的小齒輪軸 按所示旋轉方向驅動內嚙合齒輪。

通過在吸油范圍內打開的齒隙吸入液壓油。液壓油通過小齒輪和內嚙合齒輪之間的齒隙從吸油范圍輸送到壓力范圍。

由此，液壓油從閉合的齒隙排出并輸送到壓力油口。

吸油區域和壓力范圍由徑向補償元件以及內嚙合齒輪和小齒輪軸之間的齒輪嚙合分隔開。

軸向補償

壓力范圍中的排放區域由軸向墊片 進行軸向密封。

在軸向墊片背對排放區域的一側應用了壓力場。這些壓力場使軸向墊片與排放區域達到平衡，從而以較低的機械損失實現理想的密封效果。

徑向補償

徑向補償元件包括扇形體、扇形支撐體和密封輥。

扇形體和扇形支撐體排列在壓力場中，以使產生的壓力基本上可被止動銷承受。

一個小的壓力組件將扇形體和扇形支撐體壓到小齒輪軸和內嚙合齒輪的齒尖，這樣即可通過自動調整間隙將壓力范圍密封到吸油范圍。

這是在整個工作時間內持續保持高容積效率的先決條件。

扇形體和扇形支撐體的間隙調整可通過中間的密封輥來進行。

流體動力和流體靜力安裝

小齒輪軸 由流體動力潤滑的徑向滑動軸承承受。

內嚙合齒輪 以通過流體靜力安裝在殼體中。

齒輪輪齒系統

漸開線齒邊的齒輪齒系統具有用于較低流量和壓力脈動的長嚙合長度，因此可確保低噪音運行。

德國力士樂REXROTH內嚙合齒輪泵訂貨號和型號：

R901147100 PGH4-30/020RE11VU2

R901147104 PGH4-30/050RE11VU2

R901147103 PGH4-31/040RE11VU2

R901147115 PGH5-30/063RE11VU2

R901147116 PGH5-30/080RE11VU2

力士樂適合液壓應用的壓力傳感器

HM20

組件系列 2X

測量液壓系統壓力

8 個測量范圍，大 630 bar

帶薄膜測量單元的傳感器

與介質接觸的組件由不銹鋼制成

高爆裂壓力，反向極性、過電壓和短路保護，確保操作安全

特性曲線誤差<0.5 %

非重復性 <±0.05 %

環境溫度 –40 … +85 °C

船用認證 DNV 適用于所有帶電流輸出的型號

力士樂REXROTH壓力傳感器訂貨信息：

HM20-2X/400-C-K35-N

1、類型

HM20 →測壓變換器

2、生產系列號

2X   →設備系列 20 到 29（20 到 29：安裝尺寸和插腳分配不變）

3、大壓力值

10   →10 bar

50   →50 bar

100  →100 bar

160  →160 bar

250  →250 bar

315  →315 bar

400  →400 bar

630  →630 bar

4、輸出類型

C    →電流輸出端 4 至 20 mA（獲得船用認證 DNV）

H    →電壓輸出端 0.1 至 10 V

5、插頭類型

K35  →設備插頭，4 針，M12 x 1

N   →節流元件（相當于 0.3 mm噴嘴）

電纜束或電纜插座不在供貨范圍內；請另行訂購

技術數據：

重量：0.06kg

額定溫度范圍：-25 … +80℃

環境溫度范圍：-40 … +85℃

存儲溫度范圍：-40 … +80℃

壓力介質：HL、HLP、HFC、氮氣（大允許 300 bar）

介質溫度范圍：-40 … +90℃

正弦試驗，符合 DIN EN 60068-2-6：10 ... 2000 Hz/大 10 g/10 個周期/3 個軸

噪音測試符合 DIN EN 60068-2-64：20 … 2000 Hz / 14 g RMS / 24 h / 3 個軸

運輸沖擊符合 DIN EN 60068-2-27：15 g/11 ms/3 個軸

壓力油口（確保徹底排氣）：螺紋連接 G1/4 符合 DIN 3852 形式 E

外殼材料：V4A (1.4404)、PEI、HNB

材料與測量元件的過程連接：1.4542 (17-4 PH / 630); 密封圈 NBR

節流元件：在過程連接的壓力通道中。相當于 0.3 mm 的噴嘴，可降低因壓力峰值或氣蝕等高動態效應而造成損壞的風險。

節流材料：1.4305

緊固扭矩：

液壓接口

<400 bar：20 … 25Nm

≥400 bar：25 … 30Nm

連接插頭（如果不存在擰緊扭矩規格，建議使用。）：0.6 … 1.5Nm

使用壽命：6 千萬加載次數或 60000 h

電磁兼容性 (EMC)

EN 61000-6-2 / EN 61326-2-3

EN 61000-4-2 靜電放電抗干擾性檢測：4 CD / 8 AD 帶有 BWK B（kV）

EN 61000-4-3 射頻電磁波抗干擾檢測：10V/m (80 … 2700 MHz)，帶有 BWK A

EN 61000-4-4 電性快速脈沖群抗干擾檢測：2 帶有 BWK B（kV）

EN 61000-4-5 浪涌雷擊測試：1 帶有 BWK B（kV）

EN 61000-4-6 HF conducted：10V (150 kHz … 80 MHz)，帶有 BWK A

EN 61000-4-8 電源頻率磁場抗干擾檢測 50/60 Hz：100A/m，帶有 BWK A

EN 61000-4-9 電源頻率磁場脈沖抗干擾檢測：1000A/m 帶有 BWK A

EN 61000-6-3 / EN 61326-2-3

EN 55016-2-1 干擾電壓檢測：0.15 … 30MHz（等級 B，EN 55022）

EN 55016-2-3 無線電干擾場強檢測：30 … 1000MHz（等級 B, EN 55022）

電氣連接：連接器，4 極 M12 x 1，外殼上

防護等級符合 EN 60529 標準：IP65 / IP67（如果使用的是適合且正確安裝的連接插頭。）

符合性：

CE：根據 EMC 指令

UKCA：根據 "UK EMC Regulations

輸入：

電源：：24V

電流消耗：≤ 12mA

絕緣電阻：> 100MΩ(500 VDC)

輸出：

輸出信號：

電流：4 … 20mA

電壓：0.1 … 10V

設置時間 (10 ... 90 %)：< 1ms

特性曲線誤差（在整體測量范圍內，包括非線性、滯后、零電位和端值偏差，符合 IEC 61298-2 規定的測量偏差要求）：< 0.5%

溫度系數

零位和范圍

額定溫度范圍內：< 0.1%/10 K

超出額定溫度范圍：< 0.2%/10 K

特定條件下的長期漂移（1 年）：< ± 0.1%

德國力士樂REXROTH壓力傳感器訂貨號和型號：

R901342022 HM20-20/050-C-K35

R901342022 HM20-21/050-C-K35

R901342024 HM20-21/100-C-K35

R901342033 HM20-21/400-C-K35

R901342027 HM20-22/250-H-K35

R901342033 HM20-22/400-C-K35

0811405545 HM18-1X/210-C-B/V0/0

0811405543 HM18-1X/210-C-R/V0/0

0811405541 HM18-1X/210-C-S/V0/0

0811405552 HM18-1X/210-D-R/V0/0

0811405531 HM18-1X/210-V-R/V0/0

0811405540 HM18-1X/210-V-S/V0/0

0811405559 HM18-1X/315-V-B/V0/0

0811405546 HM18-1X/350-C-B/V0/0

0811405544 HM18-1X/350-C-R/V0/0

0811405542 HM18-1X/350-C-S/V0/0

0811405553 HM18-1X/350-D-R/V0/0

0811405535 HM18-1X/350-N-B/V0/0

0811405557 HM18-1X/350-N-S/V0/0

0811405538 HM18-1X/350-N-S/V0/0

0811405532 HM18-1X/350-V-R/V0/0

0811405547 HM18-1X/350-V-S/V0/0

0811405556 HM18-1X/060-C-R/V0/0

0811405549 HM18-1X/060-C-S/V0/0

0811405533 HM18-1X/060-V-S/V0/0

0811405548 HM18-1X/100-C-S/V0/0

0811405537 HM18-1X/100-N-S/V0/0

0811405554 HM18-1X/100-V-S/V0/0

0811405539 HM18-1X/160-C-B/V0/0

0811405534 HM18-1X/200-N-B/V0/0

0811405536 HM18-1X/200-N-S/V0/0

力士樂REXROTH二通方向控制功能插裝閥

LC（標準）

標準系列

規格 16 … 160

組件系列 6X, 2X, 7X

大工作壓力 420 bar

大流量 25000 l/min

帶或不帶衰減阻尼的閥架

2 個面積比

6 種不同的開啟壓力

二通插裝閥是專門用于緊湊油路塊設計的元件。連接 A 和 B 的功率單元安裝在多路閥中符合 ISO 7368 標準的接收孔內，且使用蓋關閉。在大多數情況下，此蓋也是從功率單元控制側到先導控制閥的連接件。

通過使用相應先導控制閥進行控制，功率單元可以應用于壓力、方向和節流功能，或應用于這些功能的組合。通過調節執行機構各個管路的多個流量規格來實現特別有效的解決方案。將元件的功率單元應用于多個功能具有很高的性價比。

二通插裝閥通常由控制蓋 和安裝套件組成。控制蓋包含控制孔和可選行程限制功能、液壓控制方向座閥或符合所需整體功能的梭閥。此外，可以在控制蓋處安裝電動方向滑閥或座閥。安裝套件包括襯套、環（高只能用于 NG32 型號）、閥架、可選帶衰減阻尼或不帶衰減阻尼，以及閉合彈簧。

二通插裝閥的功能與壓力有關。這樣，便可針對功能實現三個關鍵加壓區域。

德國力士樂REXROTH插裝閥訂貨號和型號：

R900912566 LC16A05E7X/

R900912572 LC16A20D7X/

R900912573 LC16A40D7X/

R900934008 LC16A40E7X/V

R900928456 LC16A05E7X/V

R900909251 LC25A05D7X/

R900912574 LC25A40E7X/

R900909245 LC32A05D7X/

R900912585 LC32A05E7X/

R900912589 LC32A20D7X/

R900906337 LC32A20E7X/

R900912610 LC32B40E7X/

R900909662 LC32A40E7X/

R900909665 LC32A40D7X/

R900910270 LC25A20E7X/

R900935732 LC40A40D7X/

R900937995 LC40A05D7X/

R900937996 LC40A05E7X/

R900710125 LC50A40E7X/V

R900520967 LC80A20E6X/

力士樂REXROTH二通方向控制功能插裝閥

LC（高壓）

高壓系列

規格 16 … 100

組件系列 6X, 7X

大工作壓力 450 bar

大流量 13000 l/min

規格 16 … 100

組件系列 6X, 7X

用于方向控制功能的插裝閥

二通插裝閥是專門用于緊湊油路塊設計的元件。連接 A 和 B 的功率單元安裝在多路閥中符合 ISO 7368 標準的接收孔內，且使用蓋關閉。在大多數情況下，此蓋同時充當從功率單元控制側到先導控制閥的連接件。通過使用相應先導控制閥進行控制，功率單元可以應用于壓力、方向和節流功能，或應用于這些功能的組合。通過調節一個執行機構各個管路的多個流量規格來實現特別有效的解決方案。將元件的功率單元應用于多個功能具有很高的性價比。

二通插裝閥的一般構成為控制蓋 和安裝套件。控制蓋包含控制孔和可選行程限制功能、液壓控制方向座閥或符合所需整體功能的梭閥。此外，可以在控制蓋處安裝電動方向滑閥或座閥。安裝套件包括襯套、環（高只能用于 NG32 型號）、閥架、可選帶衰減阻尼或不帶衰減阻尼，以及閉合彈簧。

二通插裝閥的功能與壓力有關。這樣，便可針對功能實現三個關鍵加壓區域。

力士樂REXROTH二通插裝閥，壓力控制功能

LC..DB（標準）

規格 16 … 100

組件系列 6X, 7X

大流量 7000 l/min

規格 16 … 100

組件系列 6X, 7X

用于壓力功能的二通插裝閥為先導式座閥或滑閥。設計為插裝閥的功率單元安裝在按照 DIN ISO 7368 進行標準化的接收孔內，且使用控制蓋閉合。

用于手動或電動比例壓力調節的先導控制閥作為先導閥集成到控制蓋內或安裝在控制蓋上，其安裝尺寸符合 DIN 24 340。

通過將插裝閥與控制蓋組合，可以實現不同的壓力功能。

壓力溢流功能

用于壓力溢流功能的插裝閥（型號 LC .DB...）被設計為無面積差的座閥（在油口 B 處無有效面積）。油口 A 處的有效壓力經先導油供油節流孔導入到元件的彈簧側。在先導控制閥上設定的壓力下，閥芯由彈簧力進行壓力補償和閉合。

當達到調定壓力時，閥芯開啟，且油口 A 處的壓力將根據壓力-流體特性而受到限制。

減壓功能

靜止位置閉合

對于具有開啟特性的減壓功能，將應用一個壓力限制插裝閥（型號LC..DB40D...）和一個帶有減壓先導控制閥的控制蓋（型號 LFA..DR...）。先導油經供油節流孔和打開的先導控制閥從油口 A 導入到 B 側。

主閥芯打開，并釋放從油口 A 到油口 B 的流量。

當達到調定壓力時，閥芯閉合并且油口 B 處的壓力將根據壓力-流體特性降低。次級受控側的潛在壓力增加經先導控制閥第三路排放至油箱。方向閥的設置將啟動執行附加阻塞功能（型號 LFA..DRW...）。

壓力順序功能

此功能啟動次級系統基于壓力的連接。

所需的切換壓力通過集成在控制蓋內的先導控制閥進行設置。

先導油供油可通過外部（先導油油口 X）或內部（經先導油油口 X 或 Z2 從油口 A）實現。

先導控制彈簧腔通過卸壓經油口 Y 或 Z1 導入到油箱。

油路示例

示例 1： （用于低壓系統基于壓力卸載的油路）

系統通過高壓泵和低壓泵供給。系統壓力 pS 經先導油油口在外部從高壓側作用在先導控制閥上，其在達到調定壓力值后設置卸壓油路的低壓側。單向閥 RV（不包括在交付范圍內）保護高壓系統與現有卸壓低壓系統的連接。

當達到先導控制彈簧上設定的壓力時，將切換先導控制閥，并卸載油箱主閥的彈簧腔。主閥芯打開，并釋放 A 至 B 的連接。

在型號 LFA..DZW... 中，可通過電動先導控制閥（不包括在 LFA..DZ... 型控制蓋的交付范圍內）選擇除液壓油路之外的所需切換位置。

示例 2： （用于次級系統基于壓力的連接的油路）

通過此油路，當系統 1 中的壓力未達到值之前，不會連接系統 2。先導油排放從主閥油口 A 內部實現。

德國力士樂REXROTH二通插裝閥訂貨號和型號：

R900911572 LC25DB00E7X/

R900912552 LC25DB20D7X/

R900912549 LC25DB20E7X/

R900912550 LC25DB40E7X/

R901131754 LC32B20D7X/V

R900912613 LC32B20E7X/

R900940130 LC32DB20D7X/V

R900912556 LC32DB20D7X/

R983034428 LC32DB20D7XIN010

R900912543 LC32DB20E7X/

R900919236 LC32DB40E74/-004

R901206439 LFA32DR2-7X/075

力士樂REXROTH二通插裝閥，壓力控制功能

LC..DB（高壓）

用于壓力控制功能的插裝閥

用于壓力功能的二通插裝閥為先導式座閥或滑閥。設計為插裝閥的功率單元安裝在符合 ISO 7368 標準的接收孔內，且使用控制蓋閉合。

用于手動或電動比例壓力調節的先導控制閥集成到控制蓋內或安裝在控制蓋上。

通過將插裝閥與控制蓋組合，可以實現不同的壓力功能。

壓力限制功能

用于限制壓力的插裝閥型號 LC . DB...）設計為無面積差的座閥（油口 B 處無有效面積）。油口 A 處的有效壓力經先導油供油節流孔導入到元件的彈簧側。在先導控制閥設定的壓力下，閥芯會通過彈簧力進行壓力補償并關閉。當達到調定壓力時，閥芯開啟，且油口 A 處的壓力將根據壓力-流體特性而受到限制。

力士樂REXROTH二通插裝閥，壓力控制功能

LC..DR（插裝閥）

規格 16 … 63

大流量 1600 l/min

規格 16 … 63

用于壓力功能的二通插裝閥為先導式座閥或滑閥。設計為插裝閥的功率單元安裝在按照 DIN ISO 7368 進行標準化的接收孔內，且使用控制蓋閉合。

用于手動或電動比例壓力調節的先導控制閥作為先導閥集成到控制蓋內或安裝在控制蓋上，其安裝尺寸符合 DIN 24 340。

通過將插裝閥與控制蓋組合，可以實現不同的壓力功能。

減壓功能

靜止位置開啟

用于減壓功能的插裝閥被設計為無面積差的滑閥（在油口 B 處無有效面積）。

作為先導控制閥，應使用具有壓力溢流功能的相同蓋類型（型號 LFA..DB...）。

油口 A 處的有效壓力經先導油供油節流孔引入到閥芯的彈簧側。在性能限制和先導控制閥設定的壓力下，閥芯由彈簧力進行壓力補償并保持在開啟位置，以實現從油口 B 到油口 A 的自由流動。

當達到調定壓力時，閥芯閉合并且油口 A 處的壓力將根據壓力-流體特性降低。

德國力士樂REXROTH插裝閥訂貨號和型號：

R900912560 LC16DR40E7X/

R900912563 LC32DR40E7X/

R900912562 LC32DR20E7X/

R900938018 LC40DR40E7X/

力士樂REXROTH二通插裝閥，壓力控制功能

LFA..DB（標準）

規格 16 … 100

大工作壓力 420 bar

規格 16 … 100

用于壓力功能的二通插裝閥為先導式座閥或滑閥。設計為插裝閥的功率單元安裝在按照 DIN ISO 7368 進行標準化的接收孔內，且使用控制蓋閉合。

用于手動或電動比例壓力調節的先導控制閥作為先導閥集成到控制蓋內或安裝在控制蓋上，其安裝尺寸符合 DIN 24 340。

通過將插裝閥與控制蓋組合，可以實現不同的壓力功能。

壓力溢流功能

用于壓力溢流功能的插裝閥（型號 LC .DB...）被設計為無面積差的座閥（在油口 B 處無有效面積）。油口 A 處的有效壓力經先導油供油節流孔導入到元件的彈簧側。在先導控制閥上設定的壓力下，閥芯 由彈簧力進行壓力補償和閉合。

當達到調定壓力時，閥芯 開啟，且油口 A 處的壓力將根據壓力-流體特性而受到限制。

減壓功能

靜止位置開啟

用于減壓功能的插裝閥被設計為無面積差的滑閥（在油口 B 處無有效面積）。

作為先導控制閥，應使用具有壓力溢流功能的相同蓋類型（型號 LFA..DB...）。

油口 A 處的有效壓力經先導油供油節流孔引入到閥芯的彈簧側。在性能限制和先導控制閥設定的壓力下，閥芯由彈簧力進行壓力補償并保持在開啟位置，以實現從油口 B 到油口 A 的自由流動。

當達到調定壓力時，閥芯閉合并且油口 A 處的壓力將根據壓力-流體特性降低。

德國力士樂REXROTH插裝閥蓋板訂貨號和型號：

R900912751 LFA16DB2-71/050

R900938082 LFA40DB2-71/050

R900912763 LFA32DB2-71/050

R900938082 LFA40DB2-7X/050

R900938092 LFA40DBS2-7X/315

R900973333 LFA80DB2-63/100X99F35

力士樂REXROTH二通插裝閥，壓力控制功能

LFA..DB（高壓）

用于壓力控制功能的控制蓋

用于壓力功能的二通插裝閥為先導式座閥或滑閥。設計為插裝閥的功率單元安裝在符合 ISO 7368 標準的接收孔內，且使用控制蓋閉合。

用于手動或電動比例壓力調節的先導控制閥集成到控制蓋內或安裝在控制蓋上。

通過將插裝閥與控制蓋組合，可以實現不同的壓力功能。

壓力限制功能

用于限制壓力的插裝閥（型號 LC . DB...）設計為無面積差的座閥（油口 B 處無有效面積）。油口 A 處的有效壓力經先導油供油節流孔導入到元件的彈簧側。在先導控制閥設定的壓力下，閥芯 會通過彈簧力進行壓力補償并關閉。當達到調定壓力時，閥芯 開啟，且油口 A 處的壓力將根據壓力-流體特性而受到限制。

力士樂REXROTH二通插裝閥，壓力控制功能

LFA..DBW

規格 16 … 100

組件系列 6X, 7X

大工作壓力 420 bar

規格 16 … 100

組件系列 6X, 7X

用于壓力功能的二通插裝閥為先導式座閥或滑閥。設計為插裝閥的功率單元安裝在按照 DIN ISO 7368 進行標準化的接收孔內，且使用控制蓋閉合。

用于手動或電動比例壓力調節的先導控制閥作為先導閥集成到控制蓋內或安裝在控制蓋上，其安裝尺寸符合 DIN 24 340。

通過將插裝閥與控制蓋組合，可以實現不同的壓力功能。

壓力溢流功能

用于壓力溢流功能的插裝閥（型號 LC .DB...）被設計為無面積差的座閥（在油口 B 處無有效面積）。油口 A 處的有效壓力經先導油供油節流孔導入到元件的彈簧側。在先導控制閥上設定的壓力下，閥芯由彈簧力進行壓力補償和閉合。

當達到調定壓力時，閥芯開啟，且油口 A 處的壓力將根據壓力-流體特性而受到限制。

減壓功能

靜止位置開啟

用于減壓功能的插裝閥被設計為無面積差的滑閥（在油口 B 處無有效面積）。

作為先導控制閥，應使用具有壓力溢流功能的相同蓋類型（型號 LFA..DB...）。

油口 A 處的有效壓力經先導油供油節流孔引入到閥芯的彈簧側。在性能限制和先導控制閥設定的壓力下，閥芯由彈簧力進行壓力補償并保持在開啟位置，以實現從油口 B 到油口 A 的自由流動。

當達到調定壓力時，閥芯閉合并且油口 A 處的壓力將根據壓力-流體特性降低。

德國力士樂REXROTH二通插裝閥控制蓋板訂貨號和型號：

R900912764 LFA25DB2-71/420

R900912810 LFA25DBW2-7X/315

R900912816 LFA32DBW2-7X/420

力士樂REXROTH二通插裝閥，壓力控制功能

LFA..DBU2A

R900947692 LFA25DBU2A2-71/100A025

R900923101 LFA25DBU2A2-71/315A200

R900932664 LFA32DBU2B2-71/315A200

規格 16 … 100

組件系列 6X, 7X

大工作壓力 420 bar

規格 16 … 100

組件系列 6X, 7X

用于壓力功能的二通插裝閥為先導式座閥或滑閥。設計為插裝閥的功率單元安裝在按照 DIN ISO 7368 進行標準化的接收孔內，且使用控制蓋閉合。

用于手動或電動比例壓力調節的先導控制閥作為先導閥集成到控制蓋內或安裝在控制蓋上，其安裝尺寸符合 DIN 24 340。

通過將插裝閥與控制蓋組合，可以實現不同的壓力功能。

壓力溢流功能

用于壓力溢流功能的插裝閥（型號 LC .DB...）被設計為無面積差的座閥（在油口 B 處無有效面積）。油口 A 處的有效壓力經先導油供油節流孔導入到元件的彈簧側。在先導控制閥上設定的壓力下，閥芯由彈簧力進行壓力補償和閉合。

當達到調定壓力時，閥芯開啟，且油口 A 處的壓力將根據壓力-流體特性而受到限制。

減壓功能

靜止位置開啟

用于減壓功能的插裝閥被設計為無面積差的滑閥（在油口 B 處無有效面積）。

作為先導控制閥，應使用具有壓力溢流功能的相同蓋類型（型號 LFA..DB...）。

油口 A 處的有效壓力經先導油供油節流孔引入到閥芯的彈簧側。在性能限制和先導控制閥設定的壓力下，閥芯由彈簧力進行壓力補償并保持在開啟位置，以實現從油口 B 到油口 A 的自由流動。

當達到調定壓力時，閥芯閉合并且油口 A 處的壓力將根據壓力-流體特性降低。

力士樂REXROTH二通活動可控插裝閥

LC2A

規格 16 … 125

組件系列 1X

大工作壓力 450 bar

大流量 17000 l/min

規格 16 … 125

組件系列 1X

二位二通活動可控方向插裝閥（“兩級主動邏輯”）

模塊化設計，柔性油路設置

符合 ISO 7368 的安裝孔

采用流量優化的幾何，保證了能量效率

采用集成式軸密封件，保證無泄漏

具有閥芯位置監控“關閉”和/或“開啟”或模擬（也可重新配置）

BG 證書

LC2A 型二通插裝閥（以下簡稱“主動邏輯”）采用緊湊模塊化設計，其基本構成為插件（控制閥芯）和插口、作為固定功能單元的中間蓋 和 LFA 型控制蓋（其為力士樂標準邏輯程序的一部分）。此控制蓋（單獨訂購）建立了與先導控制閥和/或其他液壓元件的連接，并以此集成大部分的不同功能 - 與基本裝配無關。幾乎可以安裝所有標準的和型號為 LFA 的特殊控制蓋。可選地，主動邏輯可用于位置開關。默認情況下，將記錄控制閥芯 的“閉合”位置。用于位置開關的接收孔為標配。這意味著可隨時加裝位置開關“Q7”，而不需要進行調節。與邏輯裝配件在彈簧腔中只有一個控制區域（“被動邏輯”）相反，名稱“主動邏輯”明顯代表帶差動閥芯的型號，其至少有一個附加控制區域 A4 （“兩級主動邏輯”）。此區域允許通過先導壓力（而無需主油口 A 或 B 的壓力）打開或保持打開主動邏輯。控制閥芯 的彈簧腔區域 A5 由單獨區域 A1 + A2 + A4構成。與不帶控制區域 A4 的被動邏輯相比，這會導致多余區域，這些多余區域可通過合適的液壓油路在閉合和保持閉合（多余的力、閉合速率）期間提供優勢。

用于方向控制功能的主動邏輯

根據任務，控制閥芯型號可能不同。活動區域幾乎可以任何方式與可用先導油導向環連接，這樣便可僅通過 1 種基本裝配實現大部分的不同功能。

安裝孔

LC2A 型主動邏輯可以根據 ISO 7368 直接安裝在標準安裝孔中。因此，它也適用于對必須在內部無泄漏或需要位置監控或更快關閉時間的現有“被動邏輯”進行加裝。

力士樂REXROTH二通方向控制功能插裝閥

LFA..D（標準）

R900925453 LFA25D-71/FX08

R900924596 LFA32D-7X/FX15

R900912619 LFA16E-71/CA40DQMG24F

標準系列

規格 16 … 160

組件系列 6X, 2X, 7X

大工作壓力 420 bar

大流量 25000 l/min

帶遙控口

二通插裝閥是專門用于緊湊油路塊設計的元件。連接 A 和 B 的功率單元安裝在多路閥中符合 ISO 7368 標準的接收孔內，且使用蓋關閉。在大多數情況下，此蓋也是從功率單元控制側到先導控制閥的連接件。

通過使用相應先導控制閥進行控制，功率單元可以應用于壓力、方向和節流功能，或應用于這些功能的組合。通過調節執行機構各個管路的多個流量規格來實現特別有效的解決方案。將元件的功率單元應用于多個功能具有很高的性價比。

二通插裝閥通常由控制蓋和安裝套件組成。控制蓋包含控制孔和可選行程限制功能、液壓控制方向座閥或符合所需整體功能的梭閥。此外，可以在控制蓋處安裝電動方向滑閥或座閥。安裝套件包括襯套、環（高只能用于 NG32 型號）、閥架、可選帶衰減阻尼或不帶衰減阻尼，以及閉合彈簧。

二通插裝閥的功能與壓力有關。這樣，便可針對功能實現三個關鍵加壓區域。

二通方向控制功能插裝閥

LFA..D（高壓）

用于方向控制功能的控制蓋

二通插裝閥是專門用于緊湊油路塊設計的元件。連接 A 和 B 的功率單元安裝在多路閥中符合 ISO 7368 標準的接收孔內，且使用蓋關閉。在大多數情況下，此蓋同時充當從功率單元控制側到先導控制閥的連接件。通過使用相應先導控制閥進行控制，功率單元可以應用于壓力、方向和節流功能，或應用于這些功能的組合。通過調節一個執行機構各個管路的多個流量規格來實現特別有效的解決方案。將元件的功率單元應用于多個功能具有很高的性價比。

二通插裝閥的一般構成為控制蓋和安裝套件。控制蓋包含控制孔和可選行程限制功能、液壓控制方向座閥或符合所需整體功能的梭閥。此外，可以在控制蓋處安裝電動方向滑閥或座閥。安裝套件包括襯套、環（高只能用于 NG32 型號）、閥架、可選帶衰減阻尼或不帶衰減阻尼，以及閉合彈簧。

二通插裝閥的功能與壓力有關。這樣，便可針對功能實現三個關鍵加壓區域。

力士樂內嚙合齒輪泵PGH4-30/050RE11VU2
