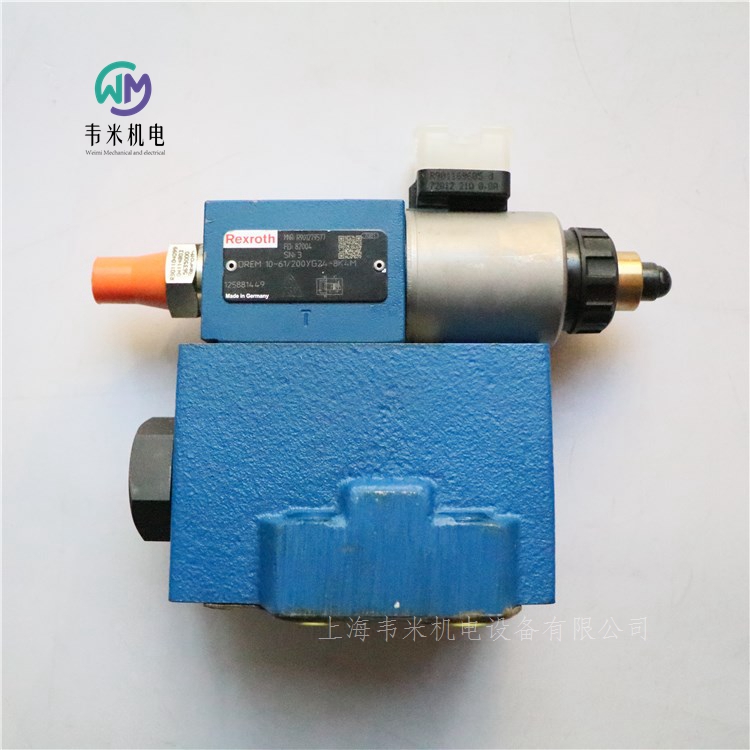

力士樂REXROTH先導式比例減壓閥

DRE(M) 10, DRE(M) 20

R901279577 DREM10-61/200YG24-8K4M

規格 10, 25

組件系列 6X

大工作壓力 315 bar

大流量 300 l/min

安裝位置  任意

重量  4.7kg  6kg

存儲溫度范圍  -20 … +80℃

環境溫度范圍  -20 … +70℃

先導流量  0.8l/min

大流量  200l/min  300l/min

液壓油溫度范圍  -20 … +80℃

粘度范圍   15 … 380mm2/s

液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級  等級 20/18/15 符合 ISO 4406 (c)

滯后  ± 3.5%

重復精度  < ± 2%

線性  ± 2%

控制值壓力特性曲線的制造公差  ± 3.5

階躍響應  10 ... 90%  ≈ 130ms

特點

用于降低系統壓力的閥

通過比例電磁鐵操作

帶可旋轉和可拆卸線圈的比例電磁鐵

用于底板安裝：油口安裝面符合 ISO 5781

A 到 Y 的第三條油路 (φ 7.5 mm)

線性化的壓力/給定值特性曲線

瞬態響應良好

可在 A 和 B 之間安裝可選單向閥

可選大壓力限制

DRE(M) 型閥門屬于先導式減壓閥。這些閥可用于降低工作壓力。

這些閥門的基本構成是帶比例電磁鐵的先導控制閥、帶主閥心的主閥，以及可選單向閥。

型號 DRE...

可通過比例電磁鐵根據控制值設置通道 A 中的壓力。

在靜止位置時 – 即通道 B 中沒有壓力時 – 彈簧將主閥芯保持在其初始位置。從通道 B 到通道 A 的連接關閉。因此可避免啟動躍變。

施加在通道 A 中的壓力通過孔作用于主閥芯的面。先導油從通道 B 穿過孔 流到恒定電流控制處，恒定電流控制保持先導流量恒定，與通道 A 和 B 之間的壓降無關。先導流量從

恒定電流控制處流入彈簧腔，穿過孔和，通過閥座 流進通道Y并由此回流。通過相關放大器對通道 A 中所需壓力進行預設。比例電磁鐵將閥架向閥座方向移動，并將彈簧腔中的壓力限制為設定值。如果通道 A 處壓力低于預設控制值，則彈簧腔內的較高壓力將會令主閥芯右移。從 B 到 A 的連接打開。如果已達到 A 處的調定壓力，此時主閥芯處的力達到平衡 - 主閥芯處于控制位置。

通道 A 的閥芯端面 處壓力 = 彈簧腔閥芯端面處壓力 – 彈簧力

如果在立式液壓油柱（例如，切斷位置的液壓缸活塞）中，要降低 A 處壓力（例如），則可以通過控制電子元件預設較低的控制值，這樣即可預選出較低的壓力值，該壓力值將立刻出現在彈簧腔內。作用于主閥芯表面 的 A 處的較高壓力值將主閥芯推向保護塞的方向，到達切斷位置。A 到 B 的連接堵塞，A 到 Y 的連接打開。彈簧處的力當前反向作用于主閥芯表面 的液壓力。在此主閥芯位置處，液壓油可從通道 A 經控制邊流向 Y，進入回流。

當 A 處壓力降至彈簧腔中的壓力和彈簧的 ?p 之和時，主閥芯將關閉控制邊 A 到 Y 處插口中的大控制孔。

相對于 A 處新控制值的剩余壓差約為 10 bar，當前壓力只可通過控制孔卸載。如此即可在無壓力下沖情況下實現良好瞬態響應。為實現由通道 A 到通道 B 的自由回流，可選擇安裝單向閥。通道 A 處部分充液流量同時可通過打開的主閥芯 A 到 Y 的控制邊流入回流。

型號 DREM...

為了提供液壓保護，防止比例電磁鐵上出現不允許的高電氣控制電流，導致油口 A 產生超額壓力，可以選擇安裝一個彈簧負載溢流閥，用于限制大壓力。此大壓力限制為基于相關壓力等級所設預設值。

力士樂REXROTH隔膜式蓄能器

HAD 型

設備系列 1X 和 2X

額定容積 0.075 … 3.5 升

大工作壓力 350 bar

概述

液壓氣動蓄能器的主要任務之一是從液壓氣動系統中吸收一定體積的加壓流體，并在需要時將其返回到系統中。由于液體處于壓力之下，因此液壓氣動蓄能器被視為壓力容器，并且必須針對大工作壓力進行設計，同時考慮到安裝的驗收標準。

在大多數液壓氣動系統中，使用帶有分離元件的液壓氣動蓄能器。根據設計的不同，分離元件分為氣囊式、活塞式和隔膜式蓄能器。液壓氣動蓄能器主要由一個帶有氣密分離元件的液體和氣體零部件構成。流體零部分與液壓回路相連。壓力升高時，氣體壓縮，并吸取液壓氣動蓄能器中的液體。壓力下降時，壓縮氣體膨脹，并將儲存的液體置換到回路中。

隔膜式蓄能器

隔膜式蓄能器由耐壓鋼容器組成，通常為球形到圓柱形。在蓄能器內部，由彈性可加工材料（彈性塑料）制成的膜片與關閉按鈕及保護塞共同作為分離元件。它們符合壓力設備指令 2014/68/EU。

概述

結構型式 隔膜式蓄能器，焊接

安裝位置 任意位置，好為下方液體管接頭

固定方式 利用緊定卡環或者通過螺紋套節

管路接口 旋入式螺紋

表面 噴漆，亮黑色

填充氣體 氮氣，低純度等級 4.0，N2 = 99.99 Vol.-%

溫度范圍

NBR：–15 … +80°C 丙烯腈丁二烯橡膠

ECO：–35 … +80°C 環氧氯丙烷橡膠

FKM：–10 … +80°C 氟橡膠

應用，工作原理

應用

液壓氣動蓄能器可用于多種用途：

能量存儲可在間歇運行的系統中節省泵驅動功率。

緊急情況的能源儲備，例如液壓泵出現故障時。

補償泄漏損失。

周期性振動情況下的緩沖和減振。

壓力和溫度變化時進行容積平衡。

車輛的彈性元件。

機械沖擊時的減震。

工作原理

液體幾乎不可壓縮，因此不能儲存壓力能。在液壓氣動蓄能器中，利用氣體的可壓縮性儲存流體。使用的氮氣必須至少符合 4.0 級純度：N2 99.99 Vol.-%

注意事項

按規定使用

HAD..-1X/2X 型 Rexroth 隔膜式蓄能器用于構建固定機器和系統構造中的液壓驅動系統。

隔膜式蓄能器必須通過緊固元件牢固地連接到機器或系統。緊固件應確保油接口不受張力。尤其不應該通過油接口傳遞張力或者靜態或動態慣性力。

在選擇合適的固定點時，必須考慮支撐結構的熱膨脹和環境振動。

德國力士樂REXROTH隔膜式蓄能器訂貨號和型號：

0531601551 HAD0,35-160-1X/75Z06A-1N111-BA

0531602501 HAD0,7-180-1X/35Z06A-1N111-BA

0531602568 HAD0,7-180-1X/20G04A-1N111-BA

0531602572 HAD0,7-180-1X/40G04A-1N111-BA

0531602573 HAD0,7-180-1X/50G04A-1N111-BA

0531602611 HAD0,7-250-1X/80G04A-1N111-BA

0531603400 HAD1,4-140-1X/20Z06C-1N111-CE

0531613300 HAD2,8-70-1X/20Z08C-1N111-CE

R901164366 HAD0,7-350-2X/2G04E-1N111-BA

R901121882 HAD0,16-250-1X/5Z06F-1N111-BA

R901106022 HAD0,7-210-1X/10G04C-1N111-BA

0531603400 HAD1,4-140-1X/20Z06C-1N111-CE

0531601551 HAD0,35-160-1X/75Z06A-1N111-BA

R901121882 HAD0,16-250-1X/5Z06F-1N111-BA

0531602501 HAD0,7-180-1X/35Z06A-1N111-BA

力士樂REXROTH電子壓力開關

型號 HEDE10

組件系列 3X

工作壓力 600 bar

EDE10-31/400/1/-GI-K35-0

HEDE10=液壓-電氣壓力開關

3X=組件系列 30 … 39（30 … 39：安裝和連接尺寸不變）

400=壓力等級400bar

1=1 個轉換輸出和 1 個模擬量輸出

GI=內螺紋 G1/4

K35=不帶連接插頭；連接頭 M12 符合 DIN EN 61076-2-101，不帶電纜，帶 M12 接頭，編碼 A

0=不帶密封件（帶內螺紋）

一般信息

重量 kg 0.26

安裝位置 任意

環境溫度范圍 °C -25 ... +80

存儲溫度范圍 °C -40 ... +100

按照 DIN EN 60068-2-6:1996-05 進行正弦試驗 10...2000 Hz，大 20 g，10 個雙周期

按照 DIN EN 60068-2-27:1995-03 進行運輸沖擊試驗 半正弦 50 g/11 ms，正方向 3 次， 負方向 3 次（總計 18 次單個沖擊）

按照 DIN EN 60068-2-64 進行噪音測試：1995-08 20...2000 Hz，10 gRMS，24 h

符合性

CE

DIN EN 60947-1:2007/A1:2011 / A2:2014

DIN EN 60947-5-1：2004/A1:2009

DIN EN 61058-1：2002/A2:2008

DIN EN 60529:1991/A2:2013

UL

UL 508 第 17 版，文件編號：E223220（ 350 bar）

符合 DIN EN 60529 的防護等級 IP65/IP67，已安裝并裝配了連接插頭

符合 EN 50178 的防護等級 III

液壓油溫度范圍 （在壓力開關的工作口處）-25 … +80°C

粘度范圍 10 … 800mm2/s

液壓油的大允許污染度；清潔度等級符合 ISO 4406 (c) 等級 20/18/15

電氣

電氣連接 M12 連接插頭，鍍金觸點

輸入變量

電源電壓 UB 18 至 30 VDC

電流消耗 I < 50 mA

絕緣電阻 mΩ >100 (500 VDC)

輸出參數

模擬量輸出

電流承載能力 U 0 ...10 VDC（小負載 2000 Ω）

電壓 I 4 ...20 mA（大負載 (UB – 10) x 50 Ω）

上升時間（10 至 90 %） t 3 ms

轉換輸出

輸出功能 常開觸點/常閉觸點可編程

電流承載能力 I 150；200 (...60 °C)；250 (...40 °C) mA

電壓降 U < 2.5 V 短路保護定時

抗過載 是

切換頻率 f ≤ 170 Hz

準確度/型號

特性曲線誤差 （符合端點設置 DIN16086）< ±0.5%

公稱溫度范圍中的溫度系數

零電位的大 TK 0.2 %/10 k

范圍內的大 TK 0.2 %/10 k

滯環 < ± 0.25%

轉換點準確度 < ± 0.5%

重復精度 0.1%

編程選項 滯環/窗口；常開觸點/常閉觸點；激活，停用延遲；衰減；指示裝置/診斷輸出

在參考條件下長期漂移（6 個月） 0.05 %

EMC

EN 61000-4-2 ESD kV 4/8

EN 61000-4-3 射頻電磁波抗干擾檢測 V/m 10

EN 61000-4-4 電性快速脈沖群抗干擾檢測 kV 2

EN 61000-4-5 浪涌雷擊測試 kV 1

EN 61000-4-6 傳導抗干擾檢測 V 10

反應時間

準備延時 s 0.3

短反應時間轉換輸出 ms < 3

可調節延時 dS、dr s 0...50

衰減轉換輸出 (dAP) s 0...4

衰減模擬輸出 (dAA) s 0...4

上升時間模擬輸出 ms < 3

小轉換周期 1 億/5 千萬（壓力等級 600 bar 時）

IO-link 設備

傳輸類型 COM2 (38.4 kBaud)

IO-link 修訂版本 1.1

SDCI 標準 IEC 61131-9

簡介 智能傳感器：過程數據變量； 設備標識，設備診斷

SIO 模式 是

所需的主接口等級 A

過程數據（模擬） 1

過程數據（二進制） 2

短過程周期時間 t ms 2.3

顯示

指示裝置 3 x 綠色 LED（bar、psi、MPa）

切換狀態 2 x 黃色 LED

測量值 4 位字母數字顯示/交替顯示 （紅色和綠色）

力士樂REXROTH電子壓力開關訂貨號和型號：

R901425475 HEDE10-31/400/1/-GI-K35-0

R901425476 HEDE10-31/600/1/-GI-K35-0

力士樂溢流閥0532系列和R917系列

特點

管道安裝和油路塊安裝的連接類型

調節方法，如手輪，不可調的，鉛封的，帶刻度旋鈕的（帶鎖和不帶鎖）。

應用

輸送搬運設備，農業機械領域，城市車輛和一般機械工程領域。

注意

符合壓力設備指令 97/23/EG 且 "安全閥模型經 TüV 德國技術檢查機構認證" 的型號可用于保護液壓蓄能器。

功能

此模型系列基于帶阻尼活塞的閥座設計。沖孔閥座用于確保較高的密封性，阻尼活塞可防止閥發生任何振動。它可產生平穩的控制特性，也就是說，即便是在流量增加時，也能在很大程度上保持設置的開啟壓力。這可利用閥盤上液動力的效果實現，而隨著流量的增加閥將持續打開。

可用的通用型號類型：

– 帶和不帶測試油口的管道安裝殼體。

– 用于油路塊安裝的閥芯。

– 多種調節方法，如手輪，不可調的，鉛封的，帶刻度旋鈕的（帶鎖和不帶鎖）。

– 阻尼活塞前配有單向閥，響應時間更快。

技術數據

設計 帶阻尼的座閥

管路連接 用于管道安裝和油路塊安裝

環境溫度 –30...+80°C

壓力介質 符合 DIN/ISO 的基本成分為礦物油的液壓油

粘度 允許范圍：10...800 mm2/s建議范圍：20...100 mm2/s啟動允許范圍：...2000 mm2/s

壓力介質溫度 帶 NBR 密封時 –30°C...+80°C；帶 FKM 密封時 –15°C...+120°C。

過濾 符合 ISO/DIS 4406 的油污染等級 19/16。

工作壓力 用于管路安裝 P：大允許壓力 350 bar，視負載變化和溫度而定；T：大允許壓力 210 bar（NBR）或 80 bar（FKM），視負載變化和溫度而定。用于油路塊安裝 P：符合調定壓力。T：NBR 大 210 bar，FM 大 80 bar

開啟壓力（公差 p標稱 +5%） 在流量為 0.1 l/min 時設置

流量 大 120 l/min

德國力士樂REXROTH溢流閥訂貨型號：

0532004105

0532002014

0532002048

0532004208

0532001051

0532004007

0532002062

0532003003

0532002002

0532001174

力士樂限壓閥，直接控制DBD系列

規格 6 … 30

組件系列 1X

大工作壓力 630 bar

大流量 350 l/min

用作擰入式插裝閥（插件）

用于螺紋連接

用于底板安裝

壓力調節的調整類型，可選：

-六角套筒和保護帽

-旋鈕

-手輪

-可鎖定旋鈕

防腐蝕設計

DBD 型溢流閥是一種直動式座閥。這些閥用于限制系統壓力。

這些閥門主要由下列組件組成：套筒、彈簧、帶有衰減柱塞的閥心（壓力等級 25 bar … 400 bar）或滾珠（壓力等級 630 bar）及調整類型。可使用調整類型 對系統壓力進行無級調節。彈簧將閥心或滾珠推到閥座上。通道P連接到系統。系統中存在的壓力將作用于閥心表面（或滾珠）。如果通道P中的壓力超過彈簧 上設定的值，則閥心或滾珠背向彈簧 打開。此時，液壓油從通道P流入通道T。閥心的行程受壓花的限制。

為了在整個壓力范圍內實現良好的壓力調節，整個壓力范圍已被分成了 7 個壓力等級。一個壓力等級對應于一個特定彈簧可設定的大工作壓力。

注意：

調整類型 經過特別建構，可防止其丟失。得益于萬向架的設計，調整類型 中的調節元件在完全卸載后會保持松動（可移動）狀態。

壓力等級“25”：盡管調整類型處于完全卸載狀態，但若未確定小壓力，則調節元件仍會在較小的彈簧力和/或回復力作用下“回到”停止狀態。

在經過壓力調節/提升后，可將調節元件再次擰入。

德國力士樂REXROTH溢流閥訂貨型號：

R900424196 DBDH6G1X/200

R900424246 DBDH6P1X/100

R900427242 DBDH6P1X/200

R900424201 DBDH6K18/315

R900430378 DBDH6P1X/25

R900423718 DBDS6G1X/25

R900423722 DBDS6G1X/50

R900437348 DBDS6G1X/200V

R900433216 DBDS6G1X/315V

R900769384 DBDS6K1C/200E

R900423729 DBDS6P1X/200

R900423730 DBDS6P1X/315

R900423731 DBDS6P1A/400

R900459771 DBDS6P1X/400V

R983037926 DBDS6K1X/200IN010

R900423726 DBDS6K1X/400

R900423726 DBDS6K18/400

R900433216 DBDS6G1A/315V

R900424745 DBDS10G1X/50

R900424738 DBDS10G1A/100

R900424158 DBDS10P1A/315

R900424157 DBDS10P1X/200

R900424158 DBDS10P1X/315

R900425660 DBDS10P1X/400

R900424269 DBDS20K1X/200

R900424271 DBDS20K1X/315

R900746472 DBDS30G1A/200-170

R900424348 DBDH6G1X/400

R900423743 DBDS10G1X/25

R900424153 DBDS10K18/050

R900424149 DBDS10K18/200

R900424150 DBDS10K18/315

R900424152 DBDS10K18/400

R900424149 DBDS10K1C/200

R900427601 DBDS10K1X/630

R900424269 DBDS20K18/200

R900424271 DBDS20K18/315

力士樂REXROTH不帶電氣位置反饋，不帶集成電子元件 (OBE) 的直動式二位四通和三位四通比例方向閥

4WRA

規格 6, 10

組件系列 2X

大工作壓力 315 bar

大流量 75 l/min

不帶電氣位置反饋，帶外部電子元件的直動式比例方向閥

控制液壓油的流向和流量

通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作

用于底板安裝：孔圖按 ISO 4401

彈簧定中的控制滑板

在閥板設計中兩位四通及三位四通比例方向閥用作直動式設備。通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。線圈由外部控制電子元件進行控制。

設置：

閥門的基本構成包括：

帶連接面的殼體

帶有壓縮彈簧和的控制閥芯

帶對中螺紋的線圈和

線圈斷電后，通過壓縮彈簧使控制閥芯保持在中心位置

通過為比例電磁鐵通電直接對控制閥芯進行操作，例如控制線圈“b”

將控制閥芯與電氣輸入信號成比例地向左移動

通過具有漸進流體特性的節流橫截面，進行從 P 到 A 及從 B 到 T 的連接

關閉線圈

控制閥芯在壓縮彈簧的作用下返回到中心位置

帶兩個閥芯位置的閥門（型號 4WRA...A...）：

基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，此雙閥芯位置閥僅配有線圈“a”。它配有帶 NG 6 的保護塞或帶 NG10 的蓋來代替第二個比例電磁鐵。

注意：

不得讓油箱管路排空運行。在相應的安裝條件下，須安裝一個預載閥（預載壓力約為 2 bar）。

德國力士樂REXROTH比例換向閥訂貨型號：

R900902095 4WRA6W30-23/G24N9K4/V

R900902095 4WRA6W30-22/G24N9K4/V

R900902097 4WRA10E60-2X/G24N9K4/V

R900907650 4WRA10W60-2X/G24N9K4/V

R901054483 4WRA10EA00-22/G24K4/V-828

R900579943 4WRSE10V50-3X/G24K0/A1V

R900579286 4WRSE10V80-3X/G24K0/A1V

力士樂REXROTH不帶電氣位置反饋，帶集成電子元件 (OBE) 的直動式二位四通和三位四通比例方向閥4WRAE

規格 6, 10

組件系列 2X

大工作壓力 315 bar

大流量 75 l/min

不帶電氣位置反饋，帶集成電子元件 (OBE) 的直動式比例方向閥

控制液壓油的流向和流量

通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作

用于底板安裝：孔圖按 ISO 4401

彈簧定中的控制滑板

在閥板設計中兩位四通及三位四通比例方向閥用作直動式設備。通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。通過集成電子元件控制線圈。

設置：

閥門的基本構成包括：

帶連接面的殼體 (1)

帶有壓縮彈簧（3 和 4）的控制閥芯 (2)

帶對中螺紋的線圈（5 和 6）

集成電子元件 (7)

線圈（5 和 6）斷電后，控制閥芯 (2) 將通過壓縮彈簧（3 和 4）保持在中心位置

通過為比例電磁鐵通電，例如，為線圈“b”(6) 通電，從而直接操作控制閥芯 (2)

控制閥芯 (2) 與電氣輸入信號成比例地向左移動

通過具有漸進流體特性的節流橫截面，進行從 P 到 A 及從 B 到 T 的連接

關閉線圈 (6)

控制閥芯 (2) 在壓縮彈簧 (3) 的作用下返回到中心位置

帶兩個閥芯位置的閥門（型號 4WRA...A...）：

基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，此雙閥芯位置閥僅配有線圈“a”。它配有帶 NG 6 的保護塞 (8.1) 或帶 NG10 的蓋 (8.2) 來代替第二個比例電磁鐵。

注意：

不得讓油箱管路排空運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。

型號詳情舉例：

4WRAE6E30-23/G24K31/A1V

4→4 個主油口

WRAE →帶集成電子元件的比例方向閥

6→ 通徑6（通徑6，通徑10）

E→油路機能型（E,E1,W,W1,EA,WA）

30→ 額定流量 6通徑 30 l/min（7 l/min，15 l/min）

        額定流量10通徑 （30 l/min，60 l/min）

23→組件系列 20 ... 29（20 ... 29：安裝和連接尺寸不變）

G24→電源電壓 24 V

K31→連接器 DIN EN 175201-804

A1→控制值 ±10 V（F1=控制值 4 至 20 mA）

V→密封材料FKM 密封件（M=NBR 密封件）

液壓

型號   4WRAE

規格  6   10

安裝位置  任意位置，好為水平

周圍溫度范圍  -20 … +50°C

存儲溫度范圍  -20 … +80°C

重量：2.2kg   6.8kg

液壓油 符合 DIN 51524 規定的礦物油（HL、HLP）

液壓油溫度范圍  -20 … +80°C（+40 … +50℃）

粘度范圍  20 … 380mm2/s（30 … 46mm2/s）

液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級  等級 20/18/15 符合 ISO 4406 (c)

滯后  ≤ 5%

反向死區  ≤ 1%

響應靈敏度  ≤ 0.5%

電氣

電壓類型直流電壓

大線圈電流  2.5A

大電流消耗

放大器  1.8A

放大器（脈沖電流）  3A

電磁線圈電阻

20 °C 時的低溫值  2Ω

大高溫值  3Ω

啟動時間

高線圈溫度+ 150°C

電源  24VDC

電源電壓范圍  19 … 35V

控制值輸入"A1"  ± 10V

控制值輸入范圍“F1”  4 … 20mA

德國力士樂REXROTH比例閥物料號和型號：

R900954071 4WRAE6E30-23/G24K31/A1V

R900965674 4WRAE10E60-2X/G24K31/F1V

R900954083 4WRAE10E60-2X/G24K31/A1V

R900558356 4WRAE10E60-2X/G24N9K31/A1V

R900929318 4WRAE10E60-2X/G24N9K31/F1V

R900710530 4WRAE10W60-2X/G24K31/F1V

R900954088 4WRAE10W60-22/G24K31/A1V

R900900988 4WRAE10W60-2X/G24N9K31/A1V

R900920055 4WRAE10W60-2X/G24N9K31/F1V

R900954089 4WRAE10W1-60-2X/G24K31/A1V

R900732536 4WRAE10W1-60-2X/G24K31/F1V

R900936006 4WRAE10W1-60-2X/G24N9K31/A1V

R900949757 4WRAE10W1-60-2X/G24N9K31/F1V

力士樂REXROTH帶電氣位置反饋，不帶集成電子元件 (OBE) 的直動式二位四通和三位四通比例方向閥4WRE

規格 6

組件系列 2X

大工作壓力 315 bar

大流量 80 l/min

帶電氣位置反饋和外部電子元件的直動式比例方向閥

調整體積流量的方向和大小

通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作

用于底板安裝：孔圖按 ISO 4401

彈簧定中的控制滑板

型號 4WRE...-2X/...

在閥板設計中兩位四通及三位四通比例方向閥用作直動式設備。通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。線圈由外部電子元件進行控制。

設置：

閥門的基本構成包括：

帶連接面的殼體 (1)

帶有壓縮彈簧（3 和 4）與彈簧座（5 和 6）的控制閥芯 (2)

帶對中螺紋的線圈（7 和 8）

位置傳感器 (9)

線圈（7 和 8）斷電后，位于彈簧座（5 和 6）之間的壓縮彈簧（3 和 4）可將控制閥芯 (2) 置于中心位置

可通過控制比例電磁鐵（例如，線圈“b”(8)）直接操作控制閥芯 (2)

控制閥芯 (2) 與電氣輸入信號成比例地向左移動

通過具有漸進流量特性的節流橫截面，

進行從 P 到 A 及從 B 到 T 的連接

關閉線圈 (8)

控制閥芯 (2) 在壓縮彈簧 (3) 的作用下返回到中心位置

功能：

在斷電狀態下，線圈的復位彈簧使得控制閥芯 (2) 保持在機械中心位置。使用帶有符號“V”的控制閥芯時，此位置與液壓中心位置不對應！電動閥控制環關閉時，控制閥芯將位于液壓中心位置。

重要注意事項：

PG 裝配 (11) 不得打開。位于下方的調節螺母的機械調節已禁用，該操作會損壞閥門！

帶兩個閥芯位置的閥門：（型號 4WRE…A...）

基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，此雙閥芯位置閥僅配有線圈“a”(7)。它配有保護塞 (10) 來代替第二個比例電磁鐵。

注意：

由于設計原理，閥內固有內部泄漏，泄漏量可能隨著使用年限而增加。

注意：

不得讓油箱管路排空運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。

型號示例：

4WRE6V16-22/G24K4/V

4→4 個主油口

WRE→帶電氣位置反饋的比例方向閥

6→通徑6（通徑10）

V→技能符號（E; E1-; V; V1-; W; W1-; EA; WA）

16→額定流量 NG6 16 l/min（4 l/min，8 l/min，32 l/min）

       額定流量 NG10（25 l/min，50 l/min，75 l/min）

22→組件系列 20 ... 29（20 ... 29：安裝和連接尺寸不變）

G24→電源電壓 24 V

K4→連接器 DIN EN 175301-803

V→FKM 密封件（M=NBR 密封件）

型號  4WRE

規格  6

安裝位置  任意位置，好為水平

周圍溫度范圍  -20 … +70°C

存儲溫度范圍  -20 … +80°C

重量  2.2kg

MTTFD 值符合 EN ISO 13849  150y

大工作壓力  315bar

大工作壓力

接口 P  315bar

接口 T 210 bar

Anschluss A 315 bar

油口 B  315bar

大流量  80l/min

額定流量  4l/min  8l/min  16l/min  32l/min

液壓油  HL、HLP

液壓油溫度范圍  -20 … +80°C（+40 … +50℃）

粘度范圍  20 … 380mm2/s（30 … 46mm2/s）

液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級

等級 20/18/15 符合 ISO 4406 (c)

滯后  ≤ 0.1%

反向死區  ≤ 0.05%

響應靈敏度  ≤ 0.05%

更改下列項時的零位漂移

液壓油溫度  ≤ 0.15%/10 K

工作壓力  ≤ 0.1%/100 bar

電氣

規格  6

電壓類型  直流電壓

大電流消耗

（放大器）  2A

（放大器（脈沖電流））  3A

電磁線圈電阻

20 °C 時的低溫值  2.65Ω

大高溫值  4.05Ω

啟動時間

高線圈溫度  150°C

防護等級符合 DIN EN 60529  IP65（如果使用的是適合且正確安裝的連接插頭。）

電源  24V

電源電壓范圍  19,4 … 35V

德國力士樂REXROTH比例閥物料號和型號：

R901036556 4WRE6V16-22/G24K4/V-822

力士樂REXROTH帶集成電子元件 (OBE) 和電氣位置反饋的先導式高頻響方向閥

4WRDE

規格 10 … 27

組件系列 6X

大工作壓力 350 bar

大流量 1000 l/min

額定流量 25 … 500 l/min

-響應靈敏度高，滯后小

高質量-伺服閥性能先導控制閥控制閥芯和套筒

靈活-適用于非常的動態應用中的位置、速率、力量和壓力控制

可靠-經過驗證且堅固耐用的設計

4WRDE 型閥門是一個帶電氣位置反饋和集成電子元件 (OBE) 的三級先導式方向控制閥。

設置

閥的基本構成是：

4WS2EM6-2X 型號二級助力模式先導控制閥

包括殼體和主級控制閥芯的主級

帶主級感應式位置傳感器的集成電子元件

功能

在集成電子元件 (OBE) 中，主級控制閥芯的控制值將與位置理論值進行比較。在存在差值（控制偏差）的情況下，先導控制閥的一級將被控制（干力矩馬達和噴嘴擋板系統）。這樣，可以實現噴嘴擋板系統的擋板的偏斜。擋板距離先導油流經的兩個控制噴嘴其中一個的距離將減少，而距離另一個噴嘴的距離將增加。通過連接孔，與控制信號類似，產生的流量差導致控制閥芯在先導控制閥（第二級）中偏斜。先導控制閥釋放的流量使主級（第三級）控制閥芯偏斜，直至其實際位置值與控制值相符。控制閥芯的行程通過控制值的比例進行控制。

閥門特點

閥門的出廠設置為震蕩默認設置，恒定頻率為 400 Hz。

電源電壓故障

應用先導油壓后，主級控制閥芯將移動至未定義的終端位置。這一連接中產生的加速力可能導致機械損壞。

如果使用方向疊加閥（請參閱訂貨代碼），則在斷電情況下主級的兩個先導油腔將短路。

對于符號 E、E1-、W6 和 W8，主級閥芯將使用彈簧對中中心位置。

對于符號 V 和 V1，主級閥芯將使用彈簧操作的偏移位置（P-B 和 A-T）（公差范圍為控制閥芯行程的 1% ... 11%）

注意：

零電位更改和/或顫振電流振幅可能導致系統損壞，故只能由的專業人員執行。

先導控制閥只能由力士樂員工進行維護。有一種例外情況，即根據附件列表更換過濾器和密封件。在裝配過程中，必須確保密封件已正確固定且保護塞已擰緊。保護塞的緊固扭矩為 30 Nm。

型號“Y”

外部先導油供油，外部先導油回油

在本型號中，先導油由單獨的先導油路供給（外部）。先導油回油不流入主閥的 T 通道，而是單獨通過油口 Y 流入油箱（外部）。

型號“PY”

內部先導油供油，外部先導油回油

使用本型號時，先導油由主閥的 P 通道供給（內部）。先導油回油不流入主閥的 T 通道，而是單獨通過油口 Y 流入油箱（外部）。在底板中，必須關閉油口 X。

型號“PT”

內部先導油供油，內部先導油回油

使用本型號時，先導油由主閥的 P 通道供給（內部）。先導油直接流回主閥的 T 通道（內部）。在底板中，必須關閉油口 X 和 Y。

型號“XT”

外部先導油供油，內部先導油回油

在本型號中，先導油由單獨的先導油路供給（外部）。先導油直接流回主閥的 T 通道（內部）。在進油聯中，必須關閉油口 Y。

德國力士樂REXROTH電液比例閥物料號和型號：

R901469206 4WRDE10V1-100L-60/MXY/24A5

R901144795 4WRDE27W500L-53/6L24K9/MR

R901538130 4WRDE27W6-500L-60/MXY/24A5

力士樂先導式比例減壓閥DREM10-61/200YG24-8K4M
