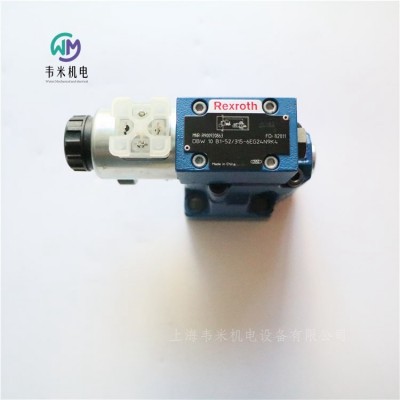

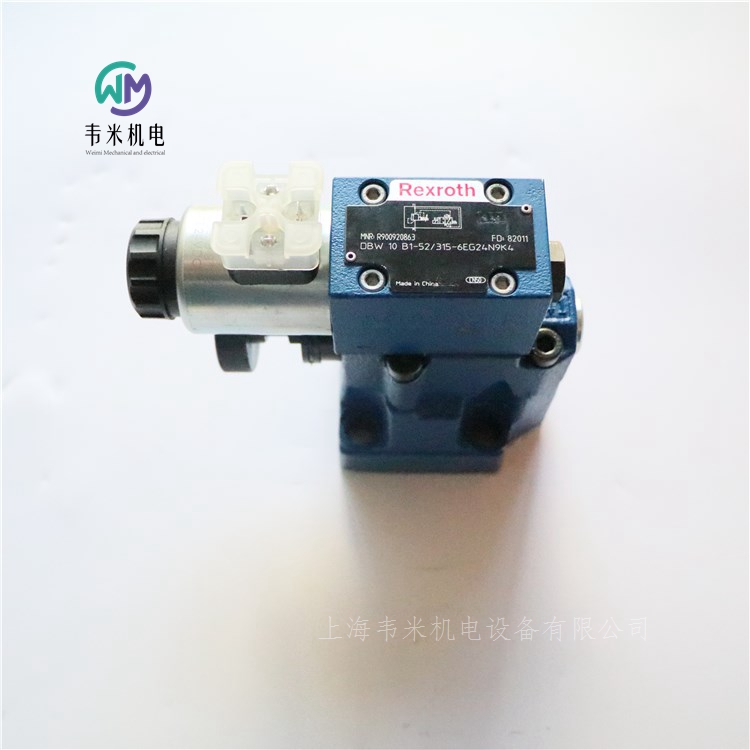

REXROTH電磁溢流閥DBW10B1-52/315-6EG24N9K4，購買進口液壓、氣動、自動化控制工業配件，認準“上海韋米機電設備有限公司”，產品圖片實物拍攝，保證原裝產品，品質保障，售后無憂，批量零售，價格優惠，常用產品現貨供應。歡迎新老客戶咨詢采購！

力士樂REXROTH先導控制溢流閥

電磁溢流閥DBW

規格 10 … 32

組件系列 5X

大工作壓力 350 bar

大流量 650 l/min

用于底板安裝

油口安裝面符合 ISO 6264-06-09 (NG10)、ISO 6264-08-13 (NG25) 和 ISO 6264-10-17 (NG32)

用于螺紋連接

通過一個上裝的換向滑閥或換向座閥的電磁鐵操縱式卸荷

高功率線圈

換向沖擊衰減，可選

防腐蝕設計

當電壓 > 50 VAC 或 > 75 VDC 時，CE 符合性符合低電壓指令 2014/35/EU

電磁線圈是經過認可的組件，帶有 UR 標記，符合 UL 906，版本 1982，可選

DBW 型壓力閥為先導式溢流閥。

它們用于限制并以電磁線圈操作卸載工作壓力。

該閥主要由帶主閥心的主閥、帶壓力調節元件的先導控制閥以及一個集成方向滑閥組成。

此類閥的功能與 DB 型閥的功能基本相同。但是，通過控制已安裝的方向滑閥 即可卸載主閥芯。

帶換向沖擊衰減（疊加閥板）的溢流閥，型號為 DBW.../..S6...R12

通過換向沖擊衰減閥可延遲打開從 B2 到 B1 的連接。從而避免了回油管路中的壓力峰值和降壓沖擊噪音。該閥安裝在先導控制閥和方向閥 之間。

衰減程度（降壓沖擊）取決于噴嘴的規格。推薦使用φ1.2 mm的噴嘴。

德國力士樂REXROTH電磁溢流閥訂貨號和型號：

R900618747 DBW10A2-5X/200S6EG24N9K4R12

R900926054 DBW10A2-5X/315-6EG24N9K4

R900920863 DBW10B1-5X/315-6EG24N9K4

R900935659 DBW20B1-5X/200-6EG24N9K4

R900941174 DBW10A1-5X/200-6EG24N9K4

R900920863 DBW10B1-52/315-6EG24N9K4

R901000465 DBW10B2-5X/350-6EG24N9K4V

R900933174 DBW10B2-5X/50-6EG24N9K4V

R901018331 DBW20A2-5X/350-6EW230N9K4

R900737135 DBW20A2-52/200S6EG24N9K4R12

R900941177 DBW20B1-52/100-6EG24N9K4

R900907684 DBW20B2-5X/315-6EG24N9K4

R900923938 DBW30B2-52/200-6EG24N9K4

力士樂REXROTH用于比例壓力閥和比例流量控制閥的閥放大器

VT-SSPA1-508-2X

0811405144 VT-SSPA1-508-22/V0

0811405145 VT-SSPA1-525-2X/V0/I

0811405162 VT-SSPA1-508-22/V0/I

R901024331 VT-SSPA1-5-11/V0/0-24

組件系列 2X

模擬，連接器設計

適用閥門：

DBETX-1X...-8、DRE10Z-1X...-8、DRE6X-1X...-8、DBE6X...1X...-8、DBE10Z-1X...-8

差動輸入

可調節斜坡時間、靈敏度、零電位和顫振頻率

24 V 工作電壓

放大器用于控制不帶電氣位置控制的比例閥。

它直接連到閥門的線圈插頭。控制側（UB，控制值）上的連接電纜通過電纜束線圈引導和連接。

LED 發出可用電源電壓的信號。視放大器類型而定，將控制值預設為電壓 0...10 V 或電流 4...20 mA。

控制值可以通過閥零位電位計和靈敏度電位計進行調節。如果是電壓規格，可用差分輸入。

此外，控制值可以通過斜坡引導。

為適應特殊的應用場合，顫振電流振幅電位計采用了多變的設計。

交付時，顫振電流振幅電位計已設置為佳值，以便只有在上述特殊情況下才有必要進行另一次調節。

力士樂REXROTH板卡插槽

VT 3002-2X

板卡插槽可用于歐洲格式下歐式電子板卡的簡易安裝和布線，比如在電氣柜中

可用螺絲固定或固定在禮帽式導軌上

可以使用附加適配器安裝在禮帽式導軌的垂直位置（包括在交付范圍內）

穩態基礎

用控制桿進行卡鎖和彈出

通過螺釘端子進行連接

力士樂REXROTH用于 A10VSO 軸向柱塞變量泵 SYDFE1 控制的外部控制電子元件

VT 5041

R901263598 VT5041-31/2-0

R900579497 VT5035-17/

組件系列 3X

模擬，歐洲板卡格式

壓力和流量控制系統 SYDFE1（元件系列 1X、2X 和 3X）的內裝部分用于通過 VT-DFP…2X 型閥門控制帶 SYDFE1 控制的軸向柱塞變量泵 A10VSO...

實現 SYDFE1 控制、壓力和擺動角控制、可選功率限制的電子功能

壓力控制器油路可以調節并切換為兩個現有液壓油體積（執行機構和管路）

用于壓力和轉角控制器的小值發生器

取決于壓力的泄漏補償（可以關閉）

可轉換的壓力反饋輸入（電流、電壓、范圍）

面板上工作狀態的 6 個 LED 顯示

面板上實際轉角值的顯示儀器（可選）

帶內部或外部控制值預設的功率限制（可選）

模擬控制電子元件 VT5041-3X... 設計為歐洲格式的的插入卡。每個都標配一個壓力和轉角的控制值輸入端（功率限制，可選）。實際壓力值由一個壓力傳感器記錄。泵上的位置傳感器記錄實際轉角值。記錄的實際值在放大器和中進行處理，并與的控制值進行比較。小值發生器確保只有分配給所需工作點的控制器或自動激活。小值發生器的輸出信號成為閥控制環的控制值。

通過合適的控制值，可以自動激活可選的功率限制。可以在內部或外部功率控制值。必要時通過小值發生器限制轉角控制值。可以在插口 7 上測量得到的轉角控制值。

實際閥值（閥芯位置）由一個感應式位置傳感器記錄。振蕩器/解調器電路負責信號的處理。在閥芯位置控制器中生成并進一步處理控制偏差。閥門控制器的輸出信號形成自計時電流輸出級的控制值，該值控制閥門的比例線圈。

控制電子元件具有故障消息輸出端，出現錯誤時，其電壓為 0 V（= 低活性）。同時“Err.”LED 亮起。根據跳線 J1 的配置，可以利用錯誤消息使閥輸出級斷電。

導致故障消息：

內部電源錯誤

壓力實際值大于允許的系統壓力

（插口 2： p實際 > 11.5 V）

接口 26c 上缺少啟用信號

電纜斷裂或超出轉角反饋范圍

電纜斷裂或超出閥芯反饋范圍

“壓力傳感器”電纜斷裂（設置為 4  -  20 mA，0.5  -  5 V 和 1  -  10 V 時）

控制錯誤（控制偏差 x 控制器增益）大于 4 V 的時間超過 1 秒 (40 %)

出現錯誤時，可以對電子元件進行配置，以使輸出級斷電，并將閥芯推入其機械終端位置。這樣，泵將向回擺動。只能通過復位啟用信號進行錯誤確認。

力士樂REXROTH供電模塊

類型 VT 11006，VT 11116

供電模塊提供兩種穩定電壓。用于為外部電氣執行機構供電。

VT 11006-1X：24 V / ±15 V

VT 11116-1X：24 V / ±10 V

開關模式的電源設備

電壓反極性保護

通過 LED 顯示的功能控制

輸出電壓在電氣上與工作電壓隔離

注意事項

供電模塊不能抵抗持續的短路！

一路輸出電壓發生過載時，第二路輸出電壓也會降低！

連續運行多個相鄰模塊且溫度高于 40 °C 時，模塊之間的空間必須保持為 ≥ 20 mm！

德國力士樂REXROTH放大器供電模塊訂貨號和型號：

R900010937 VT11006-12

R900010938 VT11015-11

R900019681 VT11017-11

力士樂REXROTH用于不帶電氣位置反饋的比例閥的閥放大器

VT-MSPA

R901439034 VT-MSPA1-20/A5/000/000

R901439037 VT-MSPA2-20/A5/000/000

R901439037 VT-MSPA2-21/A5/000/000

R901439038 VT-MSPA2-21/F5/000/000

R901439036 VT-MSPA1-2X/F5/000/000

R901061664 VT-MSPA2-200-1X/V0/0

R901142366 VT-MSPA1-200-1X/V0/0

R901010980 VT-MSPA2-1-1X/V0/0

R901197784 VT-MSRA1-1-1X/V0/0

0811405106 VT-MSPA2-525-10/V0

R900249810 VT-MSPA1-50-1X/V0

組件系列 2X

適用于控制不帶電氣位置反饋的比例閥和泵控制件

多種力士樂工業液壓閥門可供選擇

設備中所存儲閥門的特性曲線

通過按鈕優化閥門

控制值輸入 0 ... ±10 V 或 4 ... 20 mA

工作電壓的反向極性保護

斜坡發生器上斜坡和下斜坡可以單獨調節

零電位設置

控制值調節

特性曲線發生器

定時功率輸出級

防短路輸出

LED 狀態顯示

測量插口適用于：實際電流值、內部電流控制/設置

所有閥門參數可調節

一般信息

這些放大器模塊適于裝配在禮帽式導軌上。通過 3 個張力彈簧插頭建立電氣連接。電源電壓為 24 VDC。

供電設備

內部供電設備隨附了接通電流限制器以防止出現電流峰值。此外，還集成了反向極性保護功能。

控制值，控制值加法器

"內部控制值" 包括：

"外部控制值"，連接在差分放大器 (2) 的輸入處

零位偏移，標準設置中的 "Z/B" 可調節

在壓力閥中，正控制值會使閥門處的壓力增加。

對于 4W...1) 型號閥門，下列內容適用：

通過線圈 B，0 - +10 V 或 12 - 20 mA 的控制值使閥中流體從 P 流向 A，從 B 流向 T。

通過線圈 A，0 - -10 V 或 12 - 4 mA 的控制值使閥中流體從 P 流向 B，從 A 流向 T。在專家設置中，控制值極性變化是可能的 [5]（請參閱操作說明 30232-B）。

在正常運行時，可以在 "V" 測量插口處測量 "內部控制值"。

斜坡

斜坡限制控制值的傾斜。

您可以在一個斜坡所有斜坡均為一個時間，默認值）和 4Q/2Q 斜坡（斜坡的時間不同）之間選擇。4Q/2Q 斜坡時間在專家設置中設置。特性曲線發生器不影響斜坡時間。

控制值衰減器 "G"

利用控制值衰減器可以降低控制值。

特性曲線發生器

在特性曲線發生器中，預設閥門特性曲線可以調整到實際液壓和控制技術條件。

可以在專家設置中調節以下內容：

先導電流 "B"

階躍 "S"

大電流 "G"（VT-MSPA2 可分別用于 A 和 B）

電流控制器

將對線圈電流進行記錄，并在電流控制器中將其與控制值進行比較，然后補償差異。

時鐘發生器

時鐘發生器會產生輸出級的時鐘頻率 "f"。使用力士樂閥門，時鐘頻率有時隨控制值和/或工作電壓而變化。

功率輸出級

電流輸出級產生比例閥的定時線圈電流。線圈電流被限制為

每次輸出的大允許電流，具體取決于設定閥門。輸出級為防短路設計。如出現內部干擾信號或啟用缺失時，輸出級將關閉。

數字輸入

輸入 DI 可設置到四個不同的功能：

1. 啟用（出廠設置）

2.VT-MSPA1 1) 不帶功能

2.VT-MSPA2 控制值極性變化

3.斜坡開/關

4.單個或相位斜坡

數字輸出

若無電纜中斷、內部錯誤，且 UB ≥ UB 小，則設備會通知準備就緒。

閥門類型 4WRPH6…SO855，開關位置 0-5：

控制值 ±10 V

數字輸入端 2，控制值極性變化

力士樂REXROTH斜盤傾角傳感器

裝配件組件 VT-SWA-1

R900913641 VT-SWA-1-13/DFEE

R900868651 VT-SWA-1-13/SYDFEE

組件系列 1X

在 SYDFEE、SYDFEC、SYDFED、SYDFEn 和 SYDFEF系統（帶集成電子元件的系統）中使用，用于測量 A10V(S)O…DFE… 型泵的轉角并將測量值轉換為電信號

使用霍爾效應傳感器無觸點測量轉角

包括磁座和殼體中帶有集成電子元件的傳感器

R900868651 VT-SWA-1-1X/SYDFEE

用于帶集成電子元件的 SYDFEE、SYDFEC 和 SYDFEn 系統的斜盤傾角傳感器

（包含傳感器和評估電子元件、磁座和內置部件的完整裝配件組件）

適用于 18 - 180 所有規格的泵 A10V(S)O..DFE。

力士樂REXROTH用于 A4VS... 軸向柱塞泵（帶有 HS4 可變排量）和 A2V... 軸向柱塞泵（帶有 EO4 可變排量）的數字閉環控制電子元件

VT-VPCD

組件系列 1X

數字，歐洲板卡格式

用于擺動角和壓力控制，以及軸向柱塞變量泵的功率限制

可能的產品替代 VT-HPC。

特點

帶 HS4 控制的控制系統由以下裝配件組成：

具有 4WRE6-2X/822 附帶比例閥的 A4VS…HS4 軸向柱塞泵，包括用于轉角和閥位置檢測的位置傳感器

在記錄系統壓力時推薦使用的壓力傳感器 HM20-2X

VT-VPCD 控制電子元件可實現 HS4 控制所需的全部電氣功能帶 EO4 控制的控制系統由以下裝配件組成：

具有附帶比例閥的 A2V...EO4 軸向柱塞泵（殼體和/或安裝泵），包括用于轉角和閥位置檢測的位置傳感器

在記錄系統壓力時推薦使用的壓力傳感器 HM20-2X

VT-VPCD 控制電子元件可實現 EO4 控制所需的全部電氣功能參數通過串行接口進行設置。用戶特定的數據可被完全復現，并會受到保護以防無意的或未經授權的調整。

用于調用預設參數的數字輸入

轉角和壓力控制值的斜坡時間

控制值和實際值的模擬輸入

選通輸入和綜合故障輸出

兩個感應測量系統的振蕩器/解調器

定時，流量可控輸出級

內部電源電壓的切換電源設備

功能和狀態顯示 LED

可通過顯示屏和/或 Bodac 配置的 2 個測量插口

串行接口 RS 232

通過局部總線，多可互連 32 個控制電子元件進行參數設置和診斷

大小的選擇（A4VS…HS4 的大小從 40 到 1000，A2V…EO4的大小從 500 到 1000）和參數化通過 BODAC 進行

泵 A4VHO 450 HS4 的參數設置

閥位置控制器

帶附屬轉角控制器的壓力控制器

可設置功率限制的參數

泄漏補償

主/從能力

系泊能力

示波器功能

可設置測試輸出的參數

診斷顯示

德國力士樂REXROTH柱塞泵放大器訂貨號和型號：

R901044346 VT-VPCD-1-18/V0/1-0-1

R901089559 VT-VPCD-1-16/V0/1-P-1

0811405159 VT-VPRAP1-540-10/V0/SI

R901254694 VT-HNC100-1-3X/N-I-00/000

R901227616 VT-HACD-3-2X/P-I-00/000

力士樂REXROTH比例流量閥的閥放大器

VT-VRPA1-151-1X

R901057060 VT-VRPA1-151-11/V0/0

R901057060 VT-VRPA1-151-12/V0/0

R900952204 VT-VRPA1-51-11

組件系列 1X

模擬，歐洲板卡格式

用于閥：2FRE 10、2FRE 16

差分輸入，可從電壓輸入轉換到電流輸入

兩個非絕緣控制值輸入

選通輸入和“斜坡關閉”輸入

振幅、零電位和可調節斜坡時間

工作電壓反向極性保護

控制值和理論值的輸出

“準備就緒”的 LED 顯示

限制和位置控制器

從斜坡發生器進行輸出時，控制值電壓將到達“Gw”電位計，該電位計可通過面板使用并用作衰減器。也可用于設定閥門的大充液流量。下游限幅器將控制值限制為 105 ％ 至 -5 ％（例如，在過大的控制值電壓下或通過對電位計的零位“Zw”和基本值“Gw”進行調整），以防止閥芯沖撞機械終端位置。限幅器的輸出信號是位置控制值，該值將提供給 PID 控制器并通過輸出級提供給板卡面板上的測量插口“w”以及連接器板 X1 的 端口 28c（斜坡和限幅器后的控制值）。控制值測量插口“w”的 +6 V 電壓與 +100 % 的控制值相對應。PID 控制器針對 DBRTE 和 FRE 閥門已特別進行優化。在控制器中，位置控制值與實際位置值將會進行比較；如果存在差異，相應的控制輸出將前饋至電流輸出級控制閥門比例電磁鐵的輸出信號。

位置檢測

位置傳感器電子元件包括具有用于控制感應式位置傳感器的下游驅動器的振蕩器和用于分析位置傳感器信號（理論值）的解調器。振蕩器頻率大約為 2.5 kHz。感應式位置傳感器必須作為帶有“中間”傳感的節流回路進行連接。位置傳感器電子元件在工廠已調節。較長的線或電容式位置傳感器的線可能需要重新調整零位（通過電位計“Zx”）。可在實際值測量插口上測量理論值（對應于閥芯位置）。

注意：

與控制值相比，實際值信號會為以反向形式輸出。100 % 路徑在理論值測量插口和連接器板 X1 的端口 32a 處對應為 -6 V。

選通輸入

通過選通輸入 20a 處的 > 10 V 信號，啟用輸出級和 I 控制器（由面板上的 LED 黃色燈指示）。通過設置跳線 X3，使用選通輸入的信號即可單獨地啟用它們。之后的轉換輸入將無效。

[ ] = 對電路圖的賦值

使用外部時間電位計時，斜坡時間的內部電位計必須設置為大值（“t1”和“t2”測量插口處電壓約為 20 mV）。當外部電位計的電阻值與內部電位計（約為 500 kΩ）的電阻值并聯時，大斜坡時間將會減小。在這種情況下，將不能單獨設置上升向下斜坡的斜坡時間。

通過應用 > 10 V 的電壓到“斜坡關閉”轉換輸入或設置插入式跳線 X4，將斜坡時間設置為小值（約 15 ms）。之后的轉換輸入將無效。小值對于兩個方向均為有效。

斜坡時間的計算

跳線 X9 插頭（斜坡時間“短”）

跳線 X8 插頭（斜坡時間“長”）

下列內容適用：

U = 測量插口處電壓以伏特為單位“t1”或“t2”

t= 上升和向下斜坡的斜坡時以秒為單位

斜坡功能

下游斜坡發生器 [3] 根據給定的階躍式輸入信號產生斜坡形狀的輸出信號。可使用面板上的“t1”（上升斜坡）和“t2”（向下斜坡）電位計對輸出信號的時間常量（斜坡時間）進行調整。大的斜坡時間指的是 100 % 的控制值階躍，視跳線設置 (X8，X9) 而定，該時間可能是約 5 s 或 50 s。如果將小于 100 % 的控制值階躍轉換為斜坡發生器輸入，則斜坡時間將相應縮短。可以在“t1”（上升斜坡）和“t2”（向下斜坡）的測量插口處檢查當前斜坡時間。

供電設備

應用工作電壓后，內部供電設備將會產生與測量零位（M0）相比 ±9 V 電壓。根據對負載零位（L0）的測量，其提高+9 V。電壓 +9 V 和 -9 V（-9 V 對應于 L0）向連接器板 X1 流入并于使用于外部（例如用于控制值電位計）。大負載能力為 25 mA。

準備就緒

如果滿足以下條件，放大器板卡將準備就緒：

工作電壓 > 20 V

內部電源電壓不對稱

位置傳感器線無電纜中斷

線圈導線無短路

“準備就緒”狀態通過面板上的綠色 LED 指示。

控制值

控制值電壓直接由供電設備 [6] 的調節電壓 +9 V 或通過外部控制值電位計。對于“控制值 1”輸入，+9 V ? +100 %，對于“控制值 2”輸入，+6 V ? +100 %。控制值輸入的參考點 1 和 2 始終為 M0 (18ac)。控制值輸入 3 為差分輸入（0 至 +10 V）。可通過將跳線設置為電流輸入（0 至 20 mA 或 4 至 20 mA）進行配置。如果控制值由具有不同參考電位的外部電子元件，則必須使用差分輸入。

斷開或連接控制值電壓時，確保在任何情況下兩根信號線都同時與輸入斷開，或者同時與之相連。所有控制值在前饋之前都將根據其值和符號進行累加。使用“Zw”電位計可以補償控制值分壓中的偏移電壓。

REXROTH電磁溢流閥DBW10B1-52/315-6EG24N9K4
