REXROTH比例溢流閥0811402004 DBETBX-10/315G24-37Z4M

武漢百士自動化設備有限公司主營銷售產品，產品實拍，原裝正品，客戶買的安心，用的放心。常用產品

現貨供應，歡迎新老客戶詢價采購！

產品簡介與性能參數：

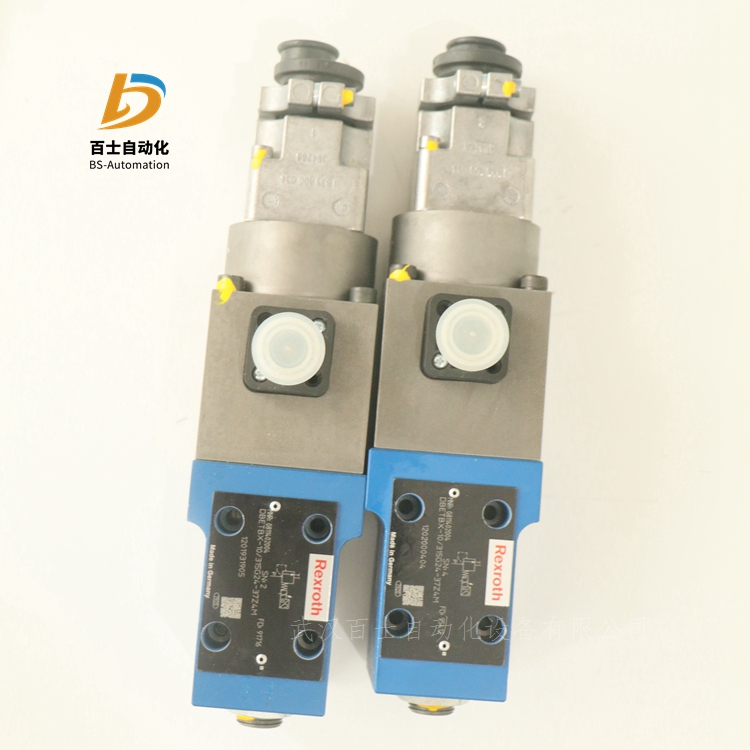

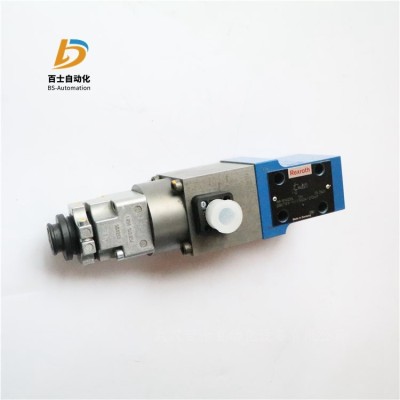

力士樂REXROTH帶位置反饋的直動式比例溢流閥 (Lvdt AC/AC)

0811402001 DBETBX-10/250G24-37Z4M-38

0811402003 DBETBX-10/180G24-37Z4M

0811402004 DBETBX-10/315G24-37Z4M

0811402041 DBE6X-11/180G24-25NZ4M

DBETBX

規格 6

組件系列 1X

大工作壓力 315 bar

額定流量 1 l/min

帶有位置反饋的直動式閥門，用于限制系統壓力

位置控制，帶有強線圈磁力

大壓力限制（即使有故障電子元件）

用于底板安裝：孔圖按 ISO 4401

DBETBX 型比例溢流閥是一種采用錐閥結構的遠程控制閥（先導控制閥），可用于無級限制系統壓力。它

們由位置控制的比例電磁鐵啟動。

01帶位置反饋的直動式比例溢流閥 (Lvdt AC/AC)

DBETB

02油口安裝面符合 ISO 4401-03-02-0-05

X

03組件系列 10 ... 19（10 ... 19：安裝和連接尺寸不變）- 規格 10

1X

大壓力等級

04高 28 bar

28

高 80 bar

80

高 180 bar

180

高 250 bar

250

高為 315 bar

315

電源

05直流電壓 24 V

G24

線圈型號（電流）

06大線圈電流 3.7 A

37

電氣連接

07連接器符合 DIN 43650-AM2連接插頭包括在交付范圍內

Z4

密封材料

08 NBR 密封件

M

力士樂REXROTH直動式比例溢流閥

0811402016 DBETX-10/315G24-8NZ4M

0811402019 DBETX-10/250G24-8NZ4M

0811402017 DBETX-10/180G24-8NZ4M

DBETX

規格 6

組件系列 1X

大工作壓力 315 bar

額定流量 1 l/min

大流量 1.5 l/min

底板安裝

重量  1.9kg

溫度范圍  -20 … +50℃

大振動電阻  25 g，所有方向的室內振動測試 (24 h)

建議粘度范圍  20 … 100mm2/s

滯后  ≤ 4%

反向死區  ≤ 3%

制造公差  ≤ 10%

驅動時間  開60ms  關70ms

油口安裝面符合 ISO 4401-03-02-0-05（但不帶孔）

可借助線圈電流調節

線圈變量 Imax = 0.8 A 或 2.5 A

大壓力限制（即使有故障電子元件）

帶斜坡和閥門調整功能的外部控制電子元件

一般信息

DBETX 型比例溢流閥是閥芯-閥座設計的遠程控制閥（先導控制閥）。該閥用于限制系統壓力。

通過比例線圈進行操作。

線圈內部與油口 T 連接，注滿液壓油。

使用該閥門可通過控制電子元件根據線圈電流在盡可能恒定的流量 ≤1 l/min 條件下調整待限制的系統壓力。

該閥門基本上由外殼、比例線圈、閥座和閥芯組成。

基本原理

在控制電子元件上預設控制值，用于設置系統壓力。電子元件根據控制值借助經調節的 PWM 電流（脈寬

調制）控制電磁線圈。比例線圈 將電流轉化為機械力，通過銜鐵柱塞作用到主彈簧上。閥芯和閥座之間的

壓縮彈簧確保穩定性和小剩余壓力。閥芯上的彈簧力和閥座中的壓力在恒定油流 (0.7 - 1 l/min) 時相抵。

大壓力等級由閥芯/閥座孔配置決定。

大壓力限制

在控制電子元件失靈或損壞，并由此導致不可控超出線圈電流 (Imax) 時，大彈簧力對壓力限制至關重要。

產品型號:

力士樂REXROTH比例壓力溢流閥，直動式，位置反饋（LVDT交流/交流）DBETBX

0811104082 DBETBX-1X/180G24-16Z4M

0811402006 DBETBX-1X/180G24-16Z4M-41

0811402003 DBETBX-1X/180G24-37Z4M

0811C02003 DBETBX-1X/180G24-37Z4MPU1

0811402014 DBETBX-1X/230G24-16Z4M-37

0811402001 DBETBX-1X/250G24-37Z4M-38

0811402011 DBETBX-1X/25G24-16Z4M-37

0811402013 DBETBX-1X/28G24-37Z4M

0811104083 DBETBX-1X/315G24-16Z4M

0811402033 DBETBX-1X/315G24-25Z4M

0811402004 DBETBX-1X/315G24-37Z4M

0811402005 DBETBX-1X/315G24-37Z4M-38

0811402015 DBETBX-1X/80G24-16Z4M-37

0811402007 DBETBX-1X/80G24-37Z4M-38

0811402017 DBETX-1X/180G24-8NZ4M

0811402017 DBETX-10/180G24-8NZ4M

0811402016 DBETX-1X/315G24-8NZ4M

0811402016 DBETX-10/315G24-8NZ4M

0811402019 DBETX-1X/250G24-8NZ4M

0811104082 DBETBX-10/180G24-16Z4M

0811402006 DBETBX-10/180G24-16Z4M-41

0811402003 DBETBX-10/180G24-37Z4M

0811C02003 DBETBX-10/180G24-37Z4MPU1

0811402014 DBETBX-10/230G24-16Z4M-37

0811402001 DBETBX-10/250G24-37Z4M-38

0811402011 DBETBX-10/25G24-16Z4M-37

0811402013 DBETBX-10/28G24-37Z4M

0811104083 DBETBX-10/315G24-16Z4M

0811402033 DBETBX-10/315G24-25Z4M

0811402004 DBETBX-10/315G24-37Z4M

0811402005 DBETBX-10/315G24-37Z4M-38

0811402015 DBETBX-10/80G24-16Z4M-37

0811402007 DBETBX-10/80G24-37Z4M-38

0811402016 DBETX-10/315G24-8NZ4M

0811402019 DBETX-10/250G24-8NZ4M

力士樂REXROTH比例壓力溢流閥，直動式、集成式電子放大板（OBE）和位置反饋DBETBEX

0811402071 DBETBEX-1X/180G24K31A1M

0811402142 DBETBEX-1X/180G24K31A1V

0811402075 DBETBEX-1X/180G24K31F1M

R901432146 DBETBEX-1X/180G24K31F1V

0811402073 DBETBEX-1X/250G24K31A1M

R901349472 DBETBEX-1X/250G24K31A1M-42

R901332968 DBETBEX-1X/250G24K31A1V

R901223184 DBETBEX-1X/250G24K31F1M

R901182111 DBETBEX-1X/30G24K31A1M

0811402074 DBETBEX-1X/315G24K0B5M

0811402070 DBETBEX-1X/315G24K31A1M

0811402070 DBETBEX-10/315G24K31A1M

0811402141 DBETBEX-1X/315G24K31F1M

R901329740 DBETBEX-1X/315G24K31F1V

0811402072 DBETBEX-1X/80G24K31A1M

0811402140 DBETBEX-1X/80G24K31F1M

R901274364 DBETBEX-1X/80G24K31F1V

力士樂REXROTH比例壓力溢流閥，直動式，不帶集成電子（OBE）DBET

0811402043 DBE6X-1X/315G24-8NZ4M

0811402041 DBE6X-1X/180G24-25NZ4M

0811402041 DBE6X-11/180G24-25NZ4M

R901301788 DBET-6X/100G24-8K4V

R901191520 DBET-6X/100G24K4M

R901000845 DBET-6X/100G24K4V

R901344474 DBET-6X/100YG24-8K4V

R901369043 DBET-6X/100YG24-8K4V-7

R901194749 DBET-6X/100YG24K4M

R901065549 DBET-6X/100YG24K4V

R901170278 DBET-6X/200G24-8K4V

R901191521 DBET-6X/200G24K4M

R901000846 DBET-6X/200G24K4V

R901065551 DBET-6X/200G24K4V=LB

R901377147 DBET-6X/200YG24-8K4V

R901369045 DBET-6X/200YG24-8K4V-7

R901194748 DBET-6X/200YG24K4M

R901065548 DBET-6X/200YG24K4V

R901191522 DBET-6X/250G24K4M

R901198956 DBET-6X/250YG24K4M

R901383287 DBET-6X/315G24-8K4M

R901170279 DBET-6X/315G24-8K4V

R901191523 DBET-6X/315G24K4M

R901000847 DBET-6X/315G24K4V

R901065553 DBET-6X/315G24K4V=DE

R901065552 DBET-6X/315G24K4V=LB

R901416841 DBET-6X/315YG24-8K4M

R901308350 DBET-6X/315YG24-8K4V

R901369047 DBET-6X/315YG24-8K4V-7

R901194747 DBET-6X/315YG24K4M

R901065547 DBET-6X/315YG24K4V

R902650849 DBET-6X/350G24K4VRD29162

R901403499 DBET-6X/350G24-8K4M

R901318924 DBET-6X/350G24-8K4V

R901191524 DBET-6X/350G24K4M

R901000848 DBET-6X/350G24K4V

R901000848 DBET-62/350G24K4V

R901373134 DBET-6X/350YG24-8K4M

R901443821 DBET-6X/350YG24-8K4V

R901369048 DBET-6X/350YG24-8K4V-7

R901194745 DBET-6X/350YG24K4M

R901065546 DBET-6X/350YG24K4V

R901229279 DBET-6X/420G24-8K4V

R901108319 DBET-6X/420G24K4V

R901097344 DBET-6X/420YG24K4V

R901412251 DBET-6X/50G24-8K4M-6

R901278288 DBET-6X/50G24-8K4V

R901000842 DBET-6X/50G24K4V

R901406176 DBET-6X/50YG24-8K4M

R901369036 DBET-6X/50YG24-8K4V-7

R901065545 DBET-6X/50YG24K4V

R901236313 DBET-6X=350G24K4V

R901351510 DBET-6X=420G24K4V-320

力士樂REXROTH比例溢流閥，直動式、帶集成電子放大板（OBE）DBETE

R901029967 DBETE-6X/100G24K31A1V

R901423919 DBETE-6X/100G24K31F1M

R901045242 DBETE-6X/100G24K31F1V

R901064545 DBETE-6X/100YG24K31A1V

R901150563 DBETE-6X/100YG24K31F1V

R988003769 DBETE-6X/100YG24K31F1V-1

R901093993 DBETE-6X/200G24K31A1M

R901029968 DBETE-6X/200G24K31A1V

R901064705 DBETE-6X/200G24K31A1V=LB

R901415729 DBETE-6X/200G24K31F1M

R901045243 DBETE-6X/200G24K31F1V

R901064677 DBETE-6X/200YG24K31A1V

R901103801 DBETE-6X/200YG24K31F1V

R901039512 DBETE-6X/250G24K31A1V

R901045244 DBETE-6X/250G24K31F1V

R901433959 DBETE-6X/250YG24K31A1M

R901064546 DBETE-6X/250YG24K31A1V

R901137745 DBETE-6X/315G24K31A1M

R901029969 DBETE-6X/315G24K31A1V

R901362533 DBETE-6X/315G24K31F1M

R901045246 DBETE-6X/315G24K31F1V

R901045246 DBETE-62/315G24K31F1V

R901194830 DBETE-6X/315YG24K31A1M

R901064278 DBETE-6X/315YG24K31A1V

R901119906 DBETE-6X/315YG24K31F1V

R901029970 DBETE-6X/350G24K31A1V

R901064699 DBETE-6X/350G24K31A1V=LB

R901045248 DBETE-6X/350G24K31F1V

R901197016 DBETE-6X/350YG24K31A1M

R901064548 DBETE-6X/350YG24K31A1V

R901209459 DBETE-6X/350YG24K31F1V

R901198613 DBETE-6X/420G24K31A1V

R901411345 DBETE-6X/420G24K31F1M

R901121103 DBETE-6X/420G24K31F1V

R901121103 DBETE-62/420G24K31F1V

R901425911 DBETE-6X/420YG24K31A1M

R901104476 DBETE-6X/420YG24K31A1V

R901236003 DBETE-6X/420YG24K31F1V

R901029966 DBETE-6X/50G24K31A1V

R901048602 DBETE-6X/50G24K31A1V=DE

R901045240 DBETE-6X/50G24K31F1V

R901064544 DBETE-6X/50YG24K31A1V

R901344569 DBETE-6X=350G24K31F1V

R901322756 DBETE-6X=350YG24K31F1V-320
