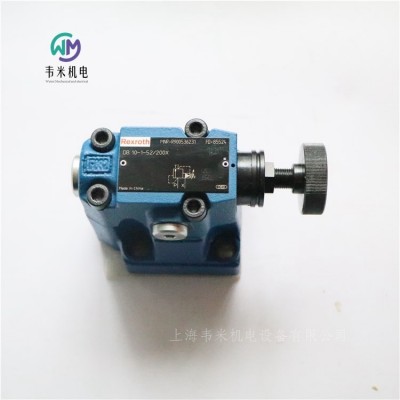

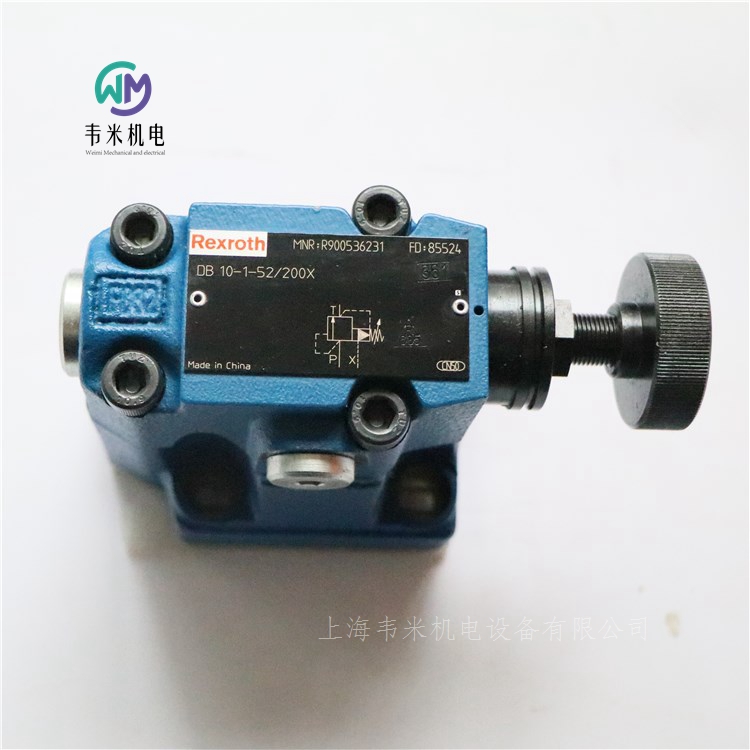

REXROTH先導控制溢流閥DB10-1-52/200X，購買進口液壓、氣動、自動化控制工業配件，認準“上海韋米機電設備有限公司”，10年老店，，產品圖片實物拍攝，保證原裝產品，品質保障，售后無憂，批量零售，價格優惠，常用產品現貨供應。歡迎新老客戶咨詢采購！

力士樂REXROTH先導控制溢流閥

溢流閥DB

規格 10, 16, 25, 32

重量  2.6kg, 3.5kg, 4.4kg

組件系列 5X

大工作壓力 350 bar

大流量 650 l/min

液壓油溫度范圍  -10 … +60℃

粘度范圍  12 … 230mm2/s

用于底板安裝

油口安裝面符合 ISO 6264-06-09 (NG10)、ISO 6264-08-13 (NG25) 和 ISO 6264-10-17 (NG32)

用于螺紋連接

高功率線圈

防腐蝕設計

當電壓 > 50 VAC 或 > 75 VDC 時，CE 符合性符合低電壓指令 2014/35/EU

DB 型壓力閥是一種先導式溢流閥。用于限制工作壓力。

這些溢流閥 (DB) 主要由帶主閥心的主閥以及帶壓力調節元件的先導控制閥組成。

施加在通道 P 中的壓力作用于主閥芯。同時，該壓力通過配有噴嘴和的控制油路和施加于主閥芯的彈簧負載側和先導控制閥中的滾珠。如果通道 P 中的壓力超過彈簧上設定的值，則滾珠將背向彈簧打開。相應的信號通過控制油路和從通道 P 由內部傳出。此時主閥芯彈簧負載側的液壓油通過控制油路、噴嘴孔和滾珠流入彈簧腔。從此處，液壓油通過控制油路從內部流入油箱（對于型號 DB …），或通過控制油路從外部流入油箱（對于型號 DB …Y）。噴嘴和會導致主閥芯出現壓降，從而使通道 P 到通道 T 的連接打開?，F在，液壓油從通道 P 流到通道 T，同時維持設定的工作壓力。

溢流閥可通過油口“X”卸載或切換為另一壓力（第二個壓力等級）。

德國力士樂REXROTH溢流閥訂貨號和型號：

R900536231 DB10-1-52/200X

R900505052 DB10-1-5X/200

R900598998 DB10-1-52/315

R900590645 DB10-2-52/50

R900505883 DB10-2-52/315V

R900593795 DB30-1-52/315

力士樂REXROTH帶液壓或電動液壓啟動的先導式方向滑閥

WEH, WH...6H

規格 16 … 25

組件系列 1X

大工作壓力 350 bar

大流量 650 l/min

三位四通或二位四通換向閥

操作類型（內部或外部先導控制）：

– 電液（型號 WEH）

– 液壓（型號 WH）

用于底板安裝

油口安裝面符合 ISO 4401

彈簧定中，彈簧端位置

直流線圈

電氣連接作為單個連接

輔助操縱裝置

型號 WEH

WEH 是帶電液驅動的方向滑閥。該閥控制流動的開始、停止和方向。

該方向閥的基本構成為帶殼體的主閥、主控制閥芯、一個或兩個復位彈簧 和以及帶有一個或兩個磁鐵 "a"和/或 "b"的先導控制閥。

主閥中的主控制閥芯 通過彈簧或建壓保持在零位置或初始位置。在初始位置，兩個彈簧腔和通過先導控制閥 在卸壓狀態下連接到油箱。通過控制油路對先導控制閥進行先導供油。供油可通過內部或外部進行（外部供油通過油口 X 實現）。對先導控制閥進行操作時（例如通過磁鐵 "a"），先導控制閥芯會移動至左側，從而對彈簧腔進行先導加壓。彈簧腔保持卸壓狀態。

先導壓力作用于主控制閥芯 的左側并使其克服彈簧 力移動。這樣就會使主閥中的油口 P 與 B 相連接，油口 A 與 T 相連接。

電磁鐵關閉時，先導控制閥芯復位至初始位置。彈簧腔卸載至油箱。

先導油回油可以（通過通道 T）內部實現或（通過通道 Y）外部實現。

可選手動應急操作可在線圈不通電的情況下移動先導控制閥芯。

注意：

彈簧腔和中的復位彈簧 和即使在垂直閥位置時也可在無先導壓力的情況下將主控制閥芯 保持在中心位置。

由于設計原理方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用時間的增加而增加。

型號 WH

閥類型 WH 是帶液壓操作的方向滑閥。該閥控制流動的開始、停止和方向。該方向閥的基本構成為閥體、主控制閥芯、閥中用于彈簧復位和彈簧對中的一個或兩個復位彈簧 和以及配流閥板。

主控制閥芯 直接由建壓驅動。主控制閥芯 通過彈簧或建壓保持在零位置或初始位置。先導油供油和回油均在外部實現。

帶有控制閥芯彈簧對中的三位四通方向閥

在此型號中，主控制閥芯 通過復位彈簧 和保持在零位置。通過配流閥板 將彈簧腔連接到油口 Y 上，將彈簧腔連接到油口 X 上。

主控制閥芯 的兩個前側先導壓力中，在加載其中一個先導壓力的情況下，閥芯將移動到切換位置。在閥門中，所需的油口將以此方式連接。加壓控制閥芯區域卸壓時，相對側上的彈簧會將閥芯推回到零位置或初始位置。

型號 WH…

先導油通過通道 X 和 Y 實現 外部 供油和回油。

型號 WEH...

先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。

先導油通過通道 Y 流入油箱實現 外部 回油。

型號 WEH…E…

先導油通過主閥的通道 P 實現 內部 供油。

先導油通過通道 Y 流入油箱實現 外部 回油。在底板中，油口 X 為關閉狀態。

型號 WEH...ET...

先導油通過主閥的通道 P 實現 內部 供油。

先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 X 和 Y 為關閉狀態。

型號 WEH...T...

先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。

先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 Y 為關閉狀態。

注意：

先導油供油修改只能由經過授權的專業人員執行或返廠執行。

先導油 外部供油 X 或回油 Y：

必須遵守先導控制閥大允許工作參數。

大先導壓力：請遵守技術數據的要求！

先導油供油 內部 （型號“ET”和“E”）：

小先導壓力：請遵守技術數據的要求。

為避免出現異常高壓峰值，必須在先導控制閥的油口 P 提供 “B10”節流插件 。

節流插件

如果要限制先導控制閥通道 P 中的先導油供油，則需要使用節流插件。節流插件將插入到先導控制閥的通道 P 中。

德國力士樂REXROTH電液換向閥訂貨號和型號：

R900778744 4WEH10D47/6EG24N9K4/B10D3

R900556904 4WEH10J47/6EG24N9ETS2K4

R900926574 4WEH10J47/6EG24N9ETK4

R900951655 4WEH10J47/6EG24N9TS2K4

R900923989 4WEH16D7X/6EG24N9K4

R901108813 4WEH16D72/6HG24N9ETK4/B10

R900934054 4WEH16D7X/6EG24N9ETK4/B10D3

R901117456 4WEH16D7X/6HG24N9EK4/B10

R901108754 4WEH16E72/6HG24N9ETK4/B10

R901119649 4WEH16E72/6HG24N9K4/B10

R900924819 4WEH16J7X/6EG24N9ETS2K4

R901108808 4WEH16J72/6HG24N9ETK4/B10

R900922085 4WEH16J7X/6EG24N9ETK4

R900930431 4WEH16J7X/6EG24N9ETK4/B10

R900926638 4WEH16J7X/6EG24N9ETK4/B10D3

R901142764 4WEH16Y7X/6EG24N9ETK4/B10D3

R900916452 4WEH22J7X/6EG24N9K4

R901025620 4WEH16D72/6EG24N9EK4/B10D3

R900924761 4WEH16D72/6EG24N9ETS2K4

R900774752 4WEH16D72/6EG24N9ETS2K4/B10

R901025621 4WEH16D72/6EG24N9K4/B10D3

R900705858 4WEH16E72/6EG24N9ETK4/B12

R900970663 4WEH16J72/6EG205N9EK4/B10

R900927109 4WEH16J72/6EG24N9ETSK4/V

R901310402 4WEH16J7X/6EG24N9ETS2K4/B12

R900926378 4WEH16G72/6EG24N9K4

R901072797 4WEH16R72/6EW230N9ETS2K4

R900724411 4WEH16R72/6EW230N9ETS2K4/B10

R978910964 4WEH16T7X/6EW110N9K4

R900928371 4WEH22D76/6EG24N9EK4/B10

R900943534 4WEH22E7X/6EG24N9ETK4/B10

R900957930 4WEH22E76/6EG24N9ETS2K4/B10

R901108960 4WEH22J76/6HG24N9ETK4/B10

R900940965 4WEH16J72/6EG24N9ETS2K4/B10D3

力士樂REXROTH帶電動液壓起動的先導式方向滑閥

H-WEH...=UR

電磁線圈是經過批準的組件，帶有 UR 標記，符合 UL 906

規格 10, 16, 25 (H-WEH22), 25 (H-WEH25), 32

組件系列 4X, 7X, 7X, 6X, 6X

大工作壓力 350 bar

大流量 1100 l/min

隱式手動應急操作

用于底板安裝

油口安裝面符合 ISO 4401

三位四通、二位四通或二位三通型號

彈簧或液壓對中，彈簧端位置或液壓端位置

濕式插腳的直流或交流線圈，可選

電氣連接作為單個連接

可選型號：

- 切換時間調整

- 主閥通道 P 中的預載閥

- 行程設置和/或閥芯位置監控

注意：

彈簧腔和 中的復位彈簧和即使在垂直閥位置時也可在無先導壓力的情況下將主控制閥芯保持在中心位置。

由于設計原理方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用壽命的延長而增加。

帶有主控制閥芯壓力對中的三位四通方向閥，型號 H-WEH…H

主閥中的主控制閥芯通過兩個端表面的建壓保持在零位置。一個對中襯套置于殼體上并固定控制閥芯位置。通過一個端表面的卸壓，主控制閥芯將移動到切換位置。卸載的控制閥芯端面通過先導控制閥將回流的先導油排到通道 Y（外部）。

注意：

在此型號中，彈簧和沒有復位功能。在已卸壓條件下，水平安裝的彈簧會使主控制閥芯保持在中心位置。

型號 H-WEH...

先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。

先導油通過通道 Y 流入油箱實現 外部 回油。

型號 H-WEH…E…

先導油通過主閥的通道 P 實現 內部 供油。

先導油通過油箱通道 Y 實現 外部 回油。在底板中，油口 X 為關閉狀態。

型號 H-WEH...ET...

先導油通過主閥的通道 P 實現 內部 供油。

先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 X 和 Y 為關閉狀態。

型號 H-WEH...T...

先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。

先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 Y 為關閉狀態。

節流插件

如果要限制先導控制閥通道 P 中的先導油供油，則需要使用節流插件。節流插件插入到先導控制閥的通道 P 中。

注意：

先導油供油修改只能由經過授權的維修人員執行或返廠執行！

先導油 外部供油 X 或回油 Y：

必須遵守先導控制閥大允許工作參數！

大先導壓力：請遵守技術數據的要求！

先導油供油 內部 （型號“ET”和“E”）：

小先導壓力：請遵守技術數據的要求！

為避免出現異常高壓峰值，必須在先導控制閥的油口 P 提供 “B10”節流插件 。

與型號“H”連接時，也需要 減壓閥“D3”。

德國力士樂REXROTH電液換向閥訂貨號和型號：

R901399414 H-4WEH10EA47/6EG24N9ES2K4/B08D3

R900932940 H-4WEH25J68/6EG24N9ETK4/B10D3

R901138148 H-4WEH25J68/6HG24N9ETK4

R900926695 H-4WEH25J68/6EG24N9ETS2K4/B10D3

力士樂REXROTH用于高頻響閥的閥放大器

0811405061 VT-VRRA1-537-2X/V0

0811405060 VT-VRRA1-527-20/V0

0811405069 VT-VRRA1-527-20/V0/KV-AGC

組件系列 2X

模擬，歐洲板卡格式

適用于以下類型的閥：4WRPH 10…L-2X

閉環控制的末級

位置閉環控制帶 PID 特性

具有較短驅動時間的快速激勵和快速斷電

選通輸入

防短路輸出

可調節的零電位

實際值電纜的電纜斷裂識別

放大器板卡只有在斷電后才能進行插拔。

與天線、無線電系統的距離必須至少為 1 m。

切勿在電源電纜附近鋪設線圈和信號線。

我們建議使用屏蔽電纜作為信號線和線圈導線。

電纜屏蔽必須集中連接至電氣柜，長度越短越好。

不得將閥線圈連接至自震蕩二極管或其它保護電路。

電纜長度和橫截面必須遵照技術數據中的規定。

接線信息

電源零位 b2 和控制零位 b12 或 b14 或 z28 須單獨通向中心接地（零點）。

力士樂REXROTH用于高頻響閥的閥放大器

VT-VRRA1-527-2X/V0/2STV 0811405063

組件系列 2X

模擬，歐洲板卡格式

適用閥：

4WRL 10…35 V/V1…M-3X...

4WRL 10…35 E/W…S-3X…

4WRL 10…25 V/V1…M-3X…-750

3WRCB 25…50…M-1X…

特征

閉環控制的末級

位置閉環控制帶 PID 特性

具有較短驅動時間的快速激勵和快速斷電

選通輸入

防短路輸出

可調節的零電位

實際值電纜的電纜斷裂識別

力士樂REXROTH電氣放大器

類型

0811405074 VT-VRPA1-527-20/V0/RTS-2/2V

0811405102 VT-VRPA1-537-10/V0/PV-RTP

0811405062 VT-VRPA1-537-20/V0

0811405064 VT-VRPA1-527-20/V0/PO-IS

特點

適合控制帶正遮蓋的先導式方向控制閥

帶有附加電子板卡（子卡）的放大器

用于安裝在 19 英寸機 遮蓋閥芯架上的歐洲制式的模擬放大器

可控輸出級

選通輸入

防短路輸出

零位可設置 閥零位

實際值電纜的電纜斷連檢測

帶有 PID 調節的位置控制

斜坡功能

通過差動輸入進行外部電壓控制的斜坡時間設置

可關閉的斜坡功能

放大器板卡只有在斷電后才能進行插拔。

與天線，無線電設備系統的距離必須足夠（> 1 m）。

切勿在電源電纜附近鋪設線圈和信號線。

我們推薦使用屏蔽電纜作為信號線和線圈導線。

電纜屏蔽必須集中連接至控制柜，長度越短越好。

不能將閥線圈連接至自震蕩二極管或其它保護電路。

力士樂REXROTH電氣放大器

放大器類型 VT-VRPA1-527-2X/V0/RTS-2STV

材料編號0811405073

放大器類型 VT-VRPA1-527-20/V0/2/2V

材料編號0811405076

R900779644 VT-MRPA1-100-11/V0/0

用于帶電氣位置反饋和正遮蓋的先導式方向控制閥

4WRL 10...35 E/W...-3X...

配套的板卡插槽：

開放式板卡插槽 VT 3002-1-2X/32F

適合控制帶正遮蓋的先導式方向控制閥

帶有附加電子板卡（子卡）的放大器

用于安裝在 19 英寸機 遮蓋閥芯架上的歐洲制式的模擬放大器

可控輸出級

選通輸入

防短路輸出

零位可設置 閥零位

實際值電纜的電纜斷連檢測

帶有 PID 調節的位置控制

斜坡功能

通過差動輸入進行外部電壓控制的斜坡時間設置

可關閉的斜坡功能

力士樂REXROTH比例壓力閥、比例流量閥和調節閥的閥放大器

VT-VRPA1-537-1X/V0/...

0811405097 VT-VRPA1-537-10/V0/PV

0811405104 VT-VRPA1-537-10/V0/QV-RTP

組件系列 1X

模擬，歐洲板卡格式

適用于以下類型的閥：DBEB10Z、DREB10Z、DBETBX、4WRP10EA

閉環控制的末級

位置閉環控制帶 PID 特性

具有較短驅動時間的快速激勵和快速斷電

選通輸入

防短路輸出

可調節的零電位和靈敏度

實際值電纜的電纜斷裂識別

放大器板卡只有在斷電后才能進行插拔。

與天線、無線電系統的距離必須至少為 1 m。

切勿在電源電纜附近鋪設線圈和信號線。

我們建議使用屏蔽電纜作為信號線和線圈導線。

電纜屏蔽必須集中連接至電氣柜，長度越短越好。

不得將閥線圈連接至自震蕩二極管或其它保護電路。

電纜長度和橫截面必須遵照技術數據中的規定。

接線信息

電源零位 b2 和控制零位 b12 將被橋接。

如果供電設備 < 1 m 遠，直接接到 DIN 連接器。

如果距離 > 1 m，則將控制零位單獨接地。

力士樂REXROTH用于高頻響閥的閥放大器

VT-VRPA2-537-1X/V0/RTP

0811405120 VT-VRPA2-537-10/V0/RTP

0811405119 VT-VRPA2-527-10/V0/RTP

組件系列 1X

模擬，歐洲板卡格式

適用于以下類型的閥：4WRP 10

閉環控制的末級

位置閉環控制帶 PID 特性

具有較短驅動時間的快速激勵和快速斷電

選通輸入

防短路輸出

可調節斜坡時間、靈敏度和零電位

實際值電纜的電纜斷裂識別

力士樂REXROTH用于比例壓力閥和比例流量控制閥的閥放大器

VT-MSPA1-508-1X/V0

0811405126 VT-MSPA1-508-10/V0

組件系列 1X

模擬，模塊化設計

適用閥門：

DBETX-1X...-8、DRE10Z-1X...-8、DRE6X-1X...-8、DBE6X...1X...-8、DBE10Z-1X...-8

特點

適用于控制不帶電氣反饋的直動式比例閥

設計：用于卡在承載軌上的模塊

控制值電壓 0...+10 V 的差動輸入

斜坡函數發生器上斜坡和下斜坡可以單獨設置

零位電位計

脈沖調制輸出級

LED 顯示：

電源電壓

準備就緒

斜坡"關"

可拆卸電氣接線排

REXROTH先導控制溢流閥DB10-1-52/200X
