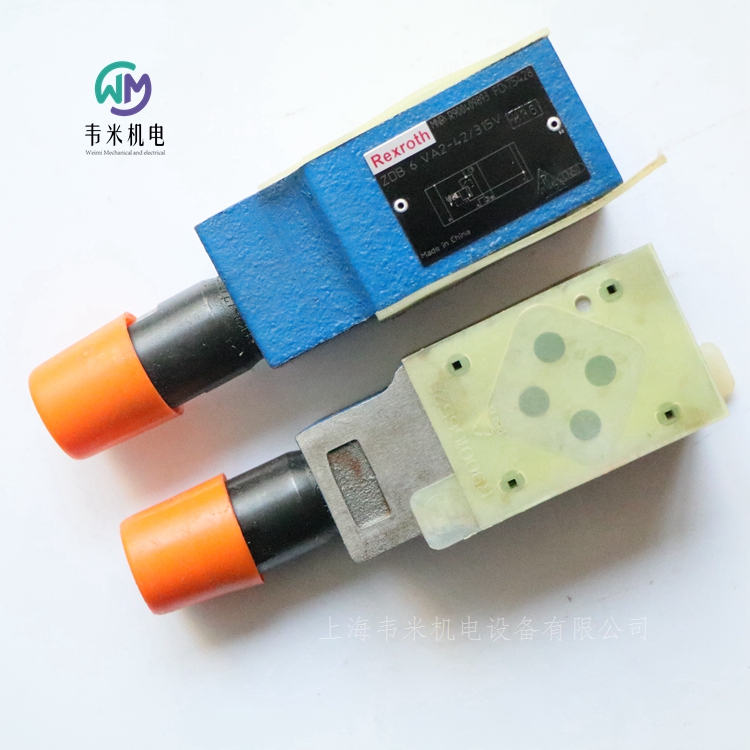

REXROTH先導控制溢流閥ZDB6VA2-42/315V，購買進口液壓、氣動、自動化控制工業配件，認準“上海韋米機電設備有限公司”，產品圖片實物拍攝，保證原裝產品，品質保障，售后無憂，批量零售，價格優惠，常用產品現貨供應。歡迎新老客戶咨詢采購！

力士樂REXROTH先導控制溢流閥

ZDB6, Z2DB6

規格 6

組件系列 4X

大工作壓力 315 bar

大流量 60 l/min

疊加閥

油口安裝面，符合 ISO 4401-03-02-0-05（帶或不帶孔）

4 個壓力等級

5 個油路選項

帶 1 個或 2 個壓力閥閥芯

用于壓力調節的 4 種調整類型，可選（旋鈕、六角套筒和保護帽、帶刻度可鎖定旋鈕、帶刻度旋鈕）

防腐蝕設計

ZDB 和 Z2DB 型壓力閥是一種采用疊加閥板設計的先導式溢流閥。

這些閥用于限制系統壓力。

這些閥門主要由殼體和一個或兩個壓力閥閥芯組成。

可通過調整類型設置系統壓力。

示例型號“VA”：

在初始位置時閥關閉。通道 A 中的壓力作用于閥芯。同時，壓力還通過噴嘴施加于閥芯的彈簧負載側并通過噴嘴施加于先導座。如果通道 A 中的壓力超過彈簧上設定的值，則先導座開啟。

液壓油從閥芯的彈簧負載側、噴嘴和通道流入通道 T。所產生的壓降使閥芯移動，從而打開從 A 到 T 的連接，同時維持彈簧處設定的壓力。

兩個彈簧腔的先導泄油通過通道 T 于外部實現。

德國力士樂REXROTH先導式溢流閥訂貨號和型號：

R900409893 ZDB6VA2-42/315V

R900909480 ZDB6VB1-42/315

R900431401 ZDB6VB2-42/100

R900409844 ZDB6VP2-42/200V

R900409898 ZDB6VP2-42/315V

R900409847 ZDB6VP2-42/50V

R900411318 Z2DB6VC2-42/315V

力士樂REXROTH比例方向閥的閥放大器

VT-VRPA2-1-1X, VT-VRPA2-2-1X

R900979887 VT-VRPA2-1-11/V0/T1

R900979885 VT-VRPA2-1-11/V0/T5

R900979887 VT-VRPA2-1-12/V0/T1

R900979889 VT-VRPA2-2-1X/V0-T1

組件系列 1X

模擬，歐洲板卡格式

用于閥：4WRE

電壓和電流的差分輸入

四個可調用控制值輸入、斜坡時間輸入

用于選通、斜坡、改變極性和控制值啟用的數字輸入

帶有 5 個斜坡和相位識別的型號 T5

可調節斜坡時間、階躍電平和大線圈電流

工作電壓反向極性保護

可通斷的測量插口（型號 T5）

“準備就緒”輸出

供電設備帶直流/直流轉換器，不帶提高零點

可通過閉合跳線 J3 使上述斜坡時間增加十倍。

特性曲線發生器

可使用可調節特性曲線發生器單獨設置正信號和負信號的階躍電平和大值，并根據液壓要求進行調節。穿過零電位的特性曲線的實際發展不是階躍式的，而是線性的。

限幅器

內部控制值被限制在約公稱范圍的 ±110 %。

振蕩器

振蕩器生成感應式位置傳感器的控制信號。

解調器

解調器根據位置傳感器信號提供閥芯位置的實際值信號。100 % ? 10 V

位置控制器

位置控制器以閥門特定的方式進行優化。

功率輸出級

電流輸出級產生比例閥的定時線圈電流。該線圈電流被限制在每輸出 2.5 A 至 2.8 A 之間。輸出級輸出具有防短路功能。出現內部故障信號或使能信號缺失時，輸出級將被斷電。

故障識別

監控位置傳感器電纜的目的是發現主側電纜中斷和短路，以及輸出級的過電流。

電流和電壓輸入之間不進行切換。輸入始終可用。

控制值啟用

可以啟用四個控制值信號“w1”至“w4”。外部控制值電壓（控制值 1 至 4）直接通過 +10 V 和 –10 V 調節電壓輸出或通過外部電位計進行定義。如果這些控制值輸入直接連接至調節電壓，則使用電位計“w1”至“w4”設置控制值。使用外部電位計時，內部電位計將用作衰減器或限幅器。

一次只能操作一個啟用。如果同時執行了多個啟用，啟用 “1”優先級低，啟用 “4”優先級高。

各個處于活動狀態的啟用通過面板上的黃色 LED 指示。

控制值改變極性

通過輸入信號在內部產生的控制值、控制值啟用和零電位偏移信號可通過外部信號或跳線 J1 改變極性。改變極性情況通過面板上的 LED“–1”進行指示。

啟用功能

啟用功能可啟用電流輸出級并將內部控制值信號前饋到斜坡發生器。使能信號通過面板上的 LED 進行指示。如果連接啟用，則內部控制值（無論哪類控制值預設）會按所設置的斜坡時間進行更改。這樣，受控閥就不會突然打開。

斜坡發生器

斜坡發生器限制控制輸出傾斜。下游階躍函數和振幅衰減器不會延長或縮短斜坡時間。

使用跳線 J2 將斜坡時間設置為小值 (<2 ms)（斜坡關閉）。

外部斜坡時間設置：

可使用外部電位計延長內部設置的斜坡時間。此設置可通過測量插口進行驗證。如果電纜中斷，則內部默認設置將自動有效。

設置和測量斜坡時間的表格：

供電設備

放大器板卡隨附帶接通電流限制器的供電設備。此設備提供了所有內部所需的正和負電源電壓。

控制值預設

通過將差分輸入和電流輸入、啟用信號及零位偏移（零電位電位計“Zw”）中提供的外部控制值信號加和（總和），計算內部控制值信號。

力士樂REXROTH用于比例壓力閥和比例流量控制閥的閥放大器

VT-VSPA1(K)-1-1X

R900033823 VT-VSPA1-1-11

R900033823 VT-VSPA1-1-12

R901152637 VT-VSPA1-11-10/V0/0

組件系列 1X

模擬，歐洲板卡格式

適用閥門：:

DBEP 6(A/B) ...1X、

DBE(M) 10 ...5X、DBE(M) 20 ...5X、DBE(M) 30 ...3X、

(Z)DBE 6...1X、

DRE(M) 10 ...5X、DRE(M) 25 ...5X、

DRE(M) 32 ...4X、

ZDRE 10 VP ...1X

差分輸入，可從電壓輸入轉換到電流輸入

附加控制值輸入 0 至 +9 V

斜坡發生器，可分別針對向上和向下方向進行調節

定時功率輸出級

"準備就緒"消息（僅限帶有 LED 顯示的 VT-VSPA1K-1 型號）

電源的反向極性保護

4 至 20 mA 電流輸入的電纜中斷檢測

線圈導線的短路保護

線圈導線的電纜中斷檢測

借助供電設備的 +9 V 調節電壓，可直接或通過外部控制值電位計來控制值輸入 1 處的控制值電壓。

力士樂REXROTH用于比例壓力閥和比例流量控制閥的閥放大器

VT-VSPA1-2

R900782310 VT-VSPA1-2-10/V0/0

組件系列 1X

模擬，歐洲板卡格式

適用閥門：

DBET-6X、DBEM...7X

特點

差分輸入（0 ... +10 V）

電流輸入（4 ... 20 mA）

可分別調節"上/下"斜坡時間的斜坡發生器

外部斜坡時間預設值

選通輸入

定時功率輸出級

"準備就緒"消息

電源電壓的反向極性保護

短路保護和線圈導線的電纜斷連檢測

供電設備

放大器隨附了帶接通電流限制器的供電設備。此設備提供了所有內部所需的正和負電源電壓。

控制值啟用

可以調用四個控制值啟用 "w1" 至 "w4"。外部電壓（控制值 1 至 4）通過電壓輸出 +10 V 直接進行定義，或通過外部電位計進行定義。如果這些控制值輸入直接連接至調節電壓，則使用電位計 "w1" 至 "w4" 設置控制值。使用外部電位計時，內部電位計將用作衰減器或限制器。

在同一時刻，只能操作一個啟用。如果同時操作了幾個啟用，啟用 "w1" 優先權低，啟用 "w4" 優先權高。激活的啟用通過黃色 LED 進行指示。

使能功能

使能功能可啟用功率輸出級并將內部控制值信號前饋到斜坡發生器。使能信號通過 LED 進行指示。如果連接釋放（通過 24 V 輸入或跳線 J1），則內部控制值（無論哪類控制值規格）會按所設置的斜坡時間發生變化。這樣，受控閥不會突然打開。

斜坡發生器

斜坡發生器限制控制輸出上升。下游限幅器不會延長或縮短斜坡時間。斜坡時間可通過跳線 J3 以 10 為乘數進行更改。

力士樂REXROTH用于比例方向閥和比例壓力閥的閥放大器

VT-VSPA2-1-2X

R901002090 VT-VSPA2-1-21/V0/T1

R901002095 VT-VSPA2-1-2X/V0/T5

組件系列 2X

模擬，歐洲板卡格式

用于閥：

4WRA...-2X

4WRZ...-7X

3DREP6...-2X

模擬放大器板卡VT-VSPA2-1-2X/… 類型

→適用于控制 4WRA 類型，標稱尺寸 6 和 10…2X，WRZ…7X 與 3DREP…2X 的閥

→裝配在歐洲格式 100 x 160 mm 結構形式的印制板中，適合安裝在機架中

→控制值輸入：差動輸入 ± 10 V；四個控制值輸入， 啟動電壓為 ±10 V；電流輸入 4 至 20 mA

→通過 24V 輸入或跳線改變內部控制值信號極性

→通過相位識別（24V 輸入）或斜坡時間啟動（24V 輸入）

選擇斜坡時間（選項 T5）

→通過跳線切換斜坡時間范圍

→通過可分別調節的步長和大值進行特性曲線校正

→選通輸入

→“斜坡開/關” 輸入

→輸出信號“ 預備狀態”

→可通斷的測量插口（選項 T5）

→電源電壓的極性保護

→電源帶交流/直流轉換器，不帶提高零點

注意:

將放大器板卡 VT-VSPA2-1-2X 作為 VT 3000-3X、VT 3006-3X、VT 3013-3X、VT3014-3X、VT 3017-3X、VT 3018-3X、VT 3026-3X、VT-VSPA2-1-1X/... 或 VT-VSPA2-50-1X/… 的替代使用時，要遵守補充信息 30110-Z中提供的有關配置和設置的注意事項。

力士樂REXROTH直動式減壓閥

DR6DP

規格 6

組件系列 5X

大工作壓力 35 bar

大流量 60 l/min

R900472470 DR6DP2-5X/25YM

用于底板安裝

油口安裝面，符合 ISO 440-03-02-0-05（帶或不帶孔）

5 檔壓力

4 個可選調整類型：

旋鈕

六角螺紋銷和保護帽

帶刻度可鎖定旋鈕

帶刻度旋鈕

單向閥，可選

防腐蝕設計

DR 6 DP 型閥門是三通式直動減壓閥，即配有次級回路壓力限制。

它可以用于降低系統壓力。通過調整類型設置次級壓力調整。

閥門在初始位置為打開狀態。液壓油可以順暢地從通道 P 流向通道 A。同時，通道 A 內的壓力通過閥芯端面上的控制線路由壓縮彈簧來控制。如果通道 A 內的壓力通過壓縮彈簧上設置的值提高，控制閥芯進入調整位置并保持通道 A 內的壓力恒定。

信號和先導油由內部通過控制線路從通道 A 輸出。

如果通道 A 內的壓力在執行器上外部力的作用下繼續提高，會將控制閥芯繼續推向壓縮彈簧。

由此，通道 A 會通過控制閥芯上的控制邊與通道 T(Y) 相連。流入容器內的液壓油過多，導致壓力僅可稍微提高。

漏油始終由外部通過通道 T(Y) 排出彈簧腔。

為了能夠順利從通道 A 流回通道 P，可以選擇安裝一個單向閥。

通過壓力計接口可以控制次級壓力。

德國力士樂REXROTH減壓閥訂貨號和型號：

R900472470 DR6DP2-53/25YM

R900450964 DR6DP2-53/75YM

R900413243 DR6DP2-54/210Y

R900472420 DR6DP3-54/75YM

R900476911 DR6DP3-54/150YM

力士樂REXROTH直動式減壓閥

ZDR6D

規格 6

組件系列 4X

大工作壓力 350 bar

大流量 50 l/min

疊加閥

油口安裝面，符合 ISO 440-03-02-0-05（帶或不帶孔）

4 個壓力等級

4 個可選調整類型：

旋鈕

六角螺紋銷和保護帽

帶刻度可鎖定旋鈕

帶刻度旋鈕

通道 A、B 或 P 中減壓

單向閥，可選（僅限型號“A”）

防腐蝕設計

ZDR 型閥是一種采用疊加閥板設計的直動式減壓閥，可限制次級油路的壓力。用于降低系統壓力。

減壓閥主要由殼體、控制閥芯、壓縮彈簧、調整類型和可選單向閥組成。

通過調整類型設置次級壓力。

型號“A”

在初始位置時閥門處于打開狀態。液壓油可以不受限制地從通道 A 流向通道 A。同時，通道 A 中的壓力通過控制油路 作用于與壓縮彈簧相對的柱塞表面。如果通道 A 中的壓力超過在壓縮彈簧處設定的值，則控制閥芯將被推離壓縮彈簧并移動到控制位置，從而使通道 A 中的調定壓力保持恒定。

通過控制油路 從通道A2內部提供控制信號和先導油。

當通道 A 中的壓力因作用于執行機構的外力而繼續增加時，壓力將迫使控制閥芯更加遠離壓縮彈簧。

這樣，通道 A 將經由控制閥芯上的控制邊和殼體與油箱相連接。大量液壓油將流回油箱，因此壓力將不再增加。

彈簧腔 的泄漏油總是經由孔流入通道 T (Y) 實現外部排出。

壓力計連接用于控制閥的次級壓力。

單向閥可用于實現從通道 A 至 A 的自由回流，但僅限于型號“A”。

型號“P”和“B”

對于型號“P”，減壓可在通道 P 內實現。通過從通道 P 內部提供控制信號和先導油。

對于型號“B”，通道 P 中的壓力降低，但先導油可從通道 B 中獲得。

注意事項：

如果方向閥處于閥芯位置 P 至 A，則通道 B 中的壓力不得超過設置的次級壓力。否則，通道 A 中會出現減壓現象。

德國力士樂REXROTH減壓閥訂貨號和型號：

R900481125 ZDR6DA1-4X/25Y

R900410813 ZDR6DA2-4X/75Y

R900410815 ZDR6DA2-4X/75YM

R900410849 ZDR6DA2-4X/150Y

R900448490 ZDR6DA3-43/25Y

R900431771 ZDR6DB2-45/75YM

R900409965 ZDR6DP1-4X/25YM

R900409967 ZDR6DP1-4X/75YM

R900410806 ZDR6DP1-4X/150YM

R900483785 ZDR6DP2-4X/25YM

R900483786 ZDR6DP2-4X/75YM

R900483786 ZDR6DP2-43/75YM

R900483787 ZDR6DP2-4X/150YM

R900483787 ZDR6DP2-43/150YM

R900483788 ZDR6DP2-4X/210YM

R900483788 ZDR6DP2-43/210YM

R900400663 ZDR6DP2-4X/210YMV

R900410865 ZDR6DP3-4X/75YM

R900473199 ZDR6DP3-4X/150YM

力士樂REXROTH直動式減壓閥

DR10DP

規格 10

組件系列 4X

大工作壓力 20 bar

大流量 80 l/min

用于底板安裝

油口安裝面符合 ISO 578-06-07-0-00

4 個可選調整類型：

旋鈕

六角螺紋銷和保護帽

帶刻度可鎖定旋鈕

帶刻度旋鈕

4 個壓力等級

帶壓力計連接

單向閥，可選

防腐蝕設計

DR 0 DP 型閥是一種三通型直動式減壓閥，即，可限制次級油路的壓力。

它用于限制系統壓力。

通過調整類型設置次級壓力。

在初始位置時閥門處于打開狀態。液壓油可以不受限制地從通道 B 流向通道 A。同時，通道 A 中的壓力通過控制油路作用于與壓縮彈簧相對的柱塞表面。如果通道 A 中的壓力超過在壓縮彈簧處設定的值，則控制閥芯將移動到控制位置，并使通道 A 中的調定壓力保持恒定。

通過控制油路從通道 A 內部提供信號和先導油。

當通道 A 中的壓力因作用于執行機構的外力而繼續增加時，控制閥芯將繼續相對壓縮彈簧移動。

這樣，通道 A 將經由控制閥芯上的控制邊 與通道 T(Y) 相連接。這樣一來，大量液壓油將流回油箱，壓力只能小幅增加。

來自彈簧腔的漏油排泄始終通過通道 T(Y) 在外部實現。

為實現由通道 A 到通道 B 的自由回流，可選擇安裝單向閥。

壓力計連接可實現對次級壓力的控制。

力士樂REXROTH直動式減壓閥

ZDR10D

規格 10

組件系列 5X

大工作壓力 20 bar

大流量 80 l/min

疊加閥

油口安裝面符合 ISO 440-05-04-0-05

4 個壓力等級

4 個可選調整類型：

旋鈕

六角套筒和保護帽

帶刻度可鎖定旋鈕

帶刻度旋鈕

單向閥，可選（型號“A”）

通道 A、B 或 P 中減壓

防腐蝕設計

ZDR 型閥是一種采用疊加閥板設計的直動式減壓閥，可限制次級油路的壓力。用于降低系統壓力。

減壓閥主要由殼體、控制閥芯、壓縮彈簧、調整類型和可選單向閥組成。

通過調整類型設置次級壓力。

型號“A”

在初始位置時閥門處于打開狀態。液壓油可以不受限制地從通道 A 流向通道 A。同時，通道 A 中的壓力通過控制油路 作用于與壓縮彈簧相對的柱塞表面。如果通道 A 中的壓力超過在壓縮彈簧處設定的值，則控制閥芯將相對壓縮彈簧移動到控制位置，并使通道 A 中的調定壓力保持恒定。

通過控制油路 從通道 A 內部提供控制信號和先導油。

當通道 A 中的壓力因作用于執行機構的外力而繼續增加時，控制閥芯將繼續相對壓縮彈簧移動。

這樣，通道 A 將經由控制閥芯上的控制邊和殼體與油箱（通道 TB）相連接。這樣一來，大量液壓油將流回油箱，以使壓力不再增加。

來自彈簧腔 的漏油排泄始終通過通道 TA 在外部實現。

壓力計連接用于控制閥的次級壓力。

單向閥可用于實現從通道 A 至 A 的自由回流，但僅限于型號“A”。

型號“P”和“B”

對于型號“P”，減壓可在通道 P 內實現。通過從通道 P 內部提供控制信號和先導油。

對于型號“B”，通道 P 中的壓力降低，但先導油可從通道 B 中獲得。如果方向閥處于閥芯位置 P 至 A，則通道 B 中的壓力不得超過設置的次級壓力。否則，通道 A 中會出現減壓現象。

注意：

在無方向閥的情況下使用時，通道 TA 和 TB 必須相互連接（例如，在蓋板中）。

設置方向座閥 NG 0 時，必須使用 HSZ0A078-3X/M00 型疊加閥板（物料號 R900537264）。

德國力士樂REXROTH減壓閥訂貨號和型號：

R900410884 ZDR10DA2-5X/150Y

R900410876 ZDR10DP2-5X/210YM

力士樂REXROTH直動式壓力順序閥

DZ6DP

規格 6

組件系列 5X

大工作壓力 315 bar

大流量 60 l/min

用于底板安裝

油口安裝面，符合 ISO 4401-03-02-0-05（帶或不帶孔）

5 檔壓力

4 個可選調整類型：

旋鈕

六角螺紋銷和保護帽

帶刻度可鎖定旋鈕

帶刻度旋鈕

單向閥，可選

DZ 6 DP 型閥是一種直動式壓力順序閥。用于與壓力相關的次級系統連接。通過調整類型設置順序壓力。

壓縮彈簧將控制閥芯保持在它的初始位置，閥是關閉的。通道 P 中的壓力通過控制油路施加在與壓縮彈簧相對的控制閥芯的閥芯端面上。

當通道 P 中的壓力達到壓縮彈簧的設置值時，控制閥芯將向左移動，從 P 到 A 的連接被打開。從而連接與通道 A 相連的系統，且通道 P 中不會產生壓降。

通過控制油路從通道 P 內部接收控制信號，或者，通過油口 B (X) 從外部接收控制信號。

根據閥的用途，漏油排泄可經油口 T (Y) 外部實現，或經油口 A 內部實現。

注意：

對于內部漏油排泄，設置的開啟壓力將隨通道 A 中的壓力而增大。

可選擇安裝單向閥，以實現液壓油由通道 A 到通道 P 的自由回流。

壓力計連接可實現對閥門順序壓力的控制。

德國力士樂REXROTH順序閥訂貨號和型號：

R900535880 DZ6DP2-54/315XYM

R900481274 DZ6DP1-5X/150Y

R900959696 DZ6DP2-53/315YMV

R900508019 DZ10DP2-4X/75X

力士樂REXROTH直動式壓力順序閥

ZDZ6D

規格 6

組件系列 4X

大工作壓力 210 bar

大流量 60 l/min

疊加閥

油口安裝面，符合 ISO 4401-03-02-0-05（帶或不帶孔）

4 個壓力等級

4 個可選調整類型：

旋鈕

六角螺紋銷和保護帽

帶刻度可鎖定旋鈕

帶刻度旋鈕

單向閥，可選（僅限型號“A”）

ZDZ 型閥是一種采用疊加閥板設計的直動式壓力順序閥。它用于與壓力相關的次級系統連接。通過調整類型設置順序壓力。

型號“P”

壓縮彈簧將控制閥芯保持在它的初始位置 - 閥門是關閉的。通道 P中的壓力通過控制油路 施加在與壓縮彈簧相對的控制閥芯的閥芯端面上。

當通道 P2達到壓縮彈簧的設定值時，控制閥芯將向左移動，從 P2到 P的連接被打開。從而連接與通道 P1相連的系統，且通道 P2中不會產生壓降。

來自彈簧腔的先導油回油始終經由孔流入通道 T(Y) 于外部實現。

壓力計連接可實現對閥門順序壓力的控制。

型號“A”

此處，壓力順序在通道 A 中實現。通過從通道 A1內部提供控制信號和先導油。

可選擇安裝單向閥，以實現液壓油由通道 A2到 A1的自由回流。

力士樂REXROTH直動式壓力順序閥

DZ10DP

規格 10

組件系列 4X

大工作壓力 210 bar

大流量 80 l/min

用于底板安裝

油口安裝面符合 ISO 5781-06-07-0-00

4 個壓力等級

4 種調整類型：

旋鈕

六角螺紋銷和保護帽

帶刻度可鎖定旋鈕

帶刻度旋鈕

帶壓力計連接

單向閥，可選

DZ 10 DP 型閥是一種直動式壓力順序閥。用于與壓力相關的次級系統連接。通過調整類型設置順序壓力。

壓縮彈簧將控制閥芯保持在它的初始位置，閥是關閉的。通道 A 中的壓力通過控制油路施加在與壓縮彈簧相對的控制閥芯的閥芯端面上。

當通道 A 中的壓力達到壓縮彈簧的設置值時，控制閥芯將向右移動，從 A 到 B 的連接被打開。從而連接與通道 B 相連的系統，且通道 A 中不會產生壓降。

通過控制油路從通道 A 內部接收控制信號，或者，通過油口 X 從外部接收控制信號。

根據閥的用途，漏油排泄可經油口 Y 外部實現，或經油口 B 內部實現。

注意！

對于 內部 漏油排泄， 設置的 開啟壓力將隨通道 B 中的壓力而 增大 。

可選擇安裝單向閥，以實現液壓油由通道 B 到通道 A 的自由回流。

壓力計連接可實現對閥門順序壓力的控制。

力士樂REXROTH直動式壓力順序閥

ZDZ10D

規格 10

組件系列 5X

大工作壓力 210 bar

大流量 80 l/min

疊加閥

油口安裝面符合 ISO 4401-05-04-0-05

底板（單獨訂購）

4 個壓力等級

4 個可選調整類型：

旋鈕

六角螺紋銷和保護帽

帶刻度可鎖定旋鈕

帶刻度旋鈕

帶壓力計連接

ZDZ 型閥是一種采用疊加閥板設計的直動式壓力順序閥。用于與壓力相關的次級系統連接。通過調整類型設置順序壓力。

型號“C”

壓縮彈簧將控制閥芯保持在它的初始位置，閥是關閉的。通道 A中的壓力通過控制油路 施加在與壓縮彈簧相對的控制閥芯的閥芯端面上。

當通道 A2達到壓縮彈簧的設置值時，控制閥芯將向左移動，從 A2到 A1的連接被打開。從而連接與 A1相連的系統，且通道 A2中不會產生壓降。

來自彈簧腔的漏油回油始終通過通道 T (Y) 于外部實現。

壓力計連接可實現對閥門順序壓力的控制。

型號“A”

此處，壓力順序在通道 A 中實現。通過從通道 A1內部提供控制信號和先導油。

型號“P”

通過此型號，壓力順序在通道 P 中實現。通過從通道 P2內部提供控制信號和先導油。

力士樂REXROTH先導式壓力順序閥

DZ

DZ20-2-52/200Y

規格 10 … 32

組件系列 5X

大工作壓力 315 bar

大流量 600 l/min

適用于作為預加載、跟蹤和切換閥應用

用于底板安裝

孔圖按 ISO 5781

作為插裝閥

4 個壓力等級

4 個可選調整類型：

旋鈕

六角螺紋銷和保護帽

帶刻度可鎖定旋鈕

帶刻度旋鈕

單向閥，可選

DZ 型閥是一種先導式壓力順序閥。

用于與壓力相關的次級系統連接。

壓力順序閥主要由帶主閥芯的主閥 和帶調整類型及可選單向閥的先導控制閥組成。

根據先導油供油和先導油回油及相應功能，進行了如下區分：

DZ. . -.-5X/… 型預載閥

施加在通道 A 中的壓力通過控制油路作用于先導控制閥中的先導閥芯。同時，通道 A 中的壓力通過噴嘴作用于主閥芯的彈簧負載側。如果通道 P 中的壓力超過在彈簧處設置的值，則先導閥芯 將頂著彈簧移動。此時主閥芯彈簧負載側的液壓油通過噴嘴、控制邊以及控制油路和流入通道 B。因此，在主閥芯處產生了壓降。主閥芯向上移動并打開從通道 A 到通道 B 的連接。通道 A 中的壓力超出通道 B 中壓力的值即為在彈簧處設置的值。在先導閥芯 處發生的泄漏將通過先導控制閥的彈簧腔和控制油路從內部導入到通道 B 中。如果次級油路（通道 B）中的壓力超過通道 A 中的壓力，則可以選擇安裝單向閥以實現自由回流。

DZ. . -.-5X/.X… 型預載閥號

大體上，此類閥的功能與 DZ. . -.-5X/… 型閥的功能相對應。但是，對于型號“X”，將通過控制油路 X 從外部提供開啟信號。

DZ. . -.-5X/.Y… 型順序閥型

大體上，此類閥的功能與 DZ. . -.-5X/… 型閥的功能相對應。但是，在型號“Y”中，在先導閥芯處發生的泄漏必須通過油路或卸壓導入到油箱中。先導油通過油路導入到通道 B 中。

DZ. . -.-5X/.XY… 型油路閥

大體上，此類閥的功能與 DZ. . -.-5X/… 型閥的功能相對應。但是，對于型號“XY”，將通過控制油路 X從外部提供開啟信號。在先導閥芯孔處的先導油和發生的泄漏必須通過油路卸壓導入到油箱中。

德國力士樂REXROTH順序閥訂貨號和型號：

R900535769 DZ10-1-5X/100Y

R900597547 DZ10-1-5X/200

R900599114 DZ10-1-5X/200Y

R900710220 DZ10-2-5X/50X

R900537692 DZ10-2-5X/50YM

R900502897 DZ10-2-5X/100

R900596755 DZ10-2-52/200

R900596661 DZ10-2-52/200Y

R900552999 DZ10-2-52/200YV

R900596863 DZ20-2-52/200Y

R900596906 DZ30-2-52/200

REXROTH先導控制溢流閥ZDB6VA2-42/315V
