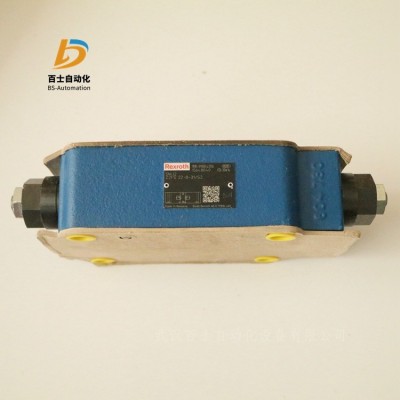

REXROTH節流閥R900443176 Z2FS22-8-31/S2質保一年

武漢百士自動化設備有限公司主營銷售產品，產品實拍，原裝正品，客戶買的安心，用的放心。常用產品現

貨供應，歡迎新老客戶詢價采購！

產品簡介：

力士樂REXROTH單向節流閥

Z2FS10

規格 10

組件系列 3X

大工作壓力 315 bar

大流量 160 l/min

疊加閥

油口安裝面符合 ISO 4401-05-04-0-05

用于限制 2 個執行機構油口的主油流量或先導油流量。

3 種調整類型：

帶刻度可鎖定旋鈕，內六角帶刻度主軸，帶刻度旋鈕

進油或回油節流

防腐蝕設計

Z2FS 10 型閥是一種采用疊加閥板設計的單向節流閥。它用于限制一個或兩個執行機構油口的主油流量或先導流量。

彼此對稱排列的兩個單向節流閥可限制一個方向上的流量，同時允許相反方向上的自由回流。

如果是供油節流，則液壓油將通過由控制邊和節流閥芯形成的節流點，經通道 A1 導入執行機構 A2。節流閥芯可通過主軸進行軸向

調節，從而允許調節節流點。

同時，通道 A1 中的液壓油通過孔導入到活塞側。主動壓力和彈簧力使節流閥芯保持在節流位置。

從執行機構 B2 流回的液壓油在相對彈簧的方向上移動節流閥芯，從而使液壓油通過單向閥不受阻礙地流動。根據安裝位置，節流效

應可能發生在供油或排放中。

主流量限制

要調節執行機構的速度（主流量限制），應在方向閥和底板之間安裝單向節流閥。

先導流量限制

通過先導式方向閥，可使用單向節流閥來調節切換時間（先導流量限制）。在這種情況下，該閥安裝在先導控制閥和主閥之間。

力士樂REXROTH節流閥 Z2FS10-5-3X/V

R900517812

公稱尺寸 10，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，機械式

高性能范圍內的工業液壓閥。將體積流量可靠地節流到設定值。

滑閥

直動

內六角帶刻度主軸

壓力 [bar] 350

體積流量 [l/min] 160

活塞符號 A1 → A2，B1 → B2 或 A2 → A1，B2 → B1

連接類型 疊加閥板

標稱尺寸 10

驅動類型 帶機械操作

連接數 4

開關位置數 2

液壓油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封 FKM

重量 [kg] 2.93

力士樂REXROTH單向節流閥

Z2FS16

規格 16

組件系列 3X

大工作壓力 350 bar

大流量 250 l/min

疊加閥

油口安裝面符合 ISO 4401-07-07-0-05

限制 2 個執行機構油口的流量

調節方式： 調節桿帶內六角孔

進油或回油節流

Z2FS16型閥是一種采用疊加閥板設計的單向節流閥。它用于限制一個或兩個執行機構油口的流量。

對稱排列的兩個單向節流閥可限制一個方向上的流量（通過可調節節流閥芯），同時允許相反方向上的自由回流。

如果是供油節流，液壓油將通過節流點，經通道 A1導入執行機構 A2。節流閥芯可通過主軸進行軸向調節，從而允許調節節流點。

同時，通道 A1中的液壓油通過孔導入到活塞側。

主動壓力和彈簧力使節流閥芯保持在節流位置。

從執行機構 B2流回的液壓油移動節流閥芯，從而使液壓油通過單向閥不受阻礙地流動。根據型號（“S”或“S2”），節流效應可

能發生在供油或排放中。

流量限制

要調節執行機構的速度，應在方向閥和底板之間安裝單向節流閥。

力士樂REXROTH單向節流閥

Z2FS22

規格 25

組件系列 3X

大工作壓力 350 bar

大流量 360 l/min

疊加閥

油口安裝面符合  ISO 4401-08-08-0-05

用于一個或兩個執行元件接口的主流量或控制流量的限制

調節方式： 調節桿帶內六角孔

用于供油或回油節流

防腐蝕設計

Z2FS22型閥是一種采用疊加閥板設計的單向節流閥。它用于限制一個或兩個執行機構油口的流量。

對稱排列的兩個單向節流閥可限制一個方向上的流量（通過可調節節流閥芯），同時允許相反方向上的自由回流。

如果是供油節流，液壓油將通過節流點，經通道 A1導入執行機構 A2。節流閥芯可通過主軸進行軸向調節，從而允許調節節流點。

同時，通道 A1中的液壓油通過孔導入到活塞側。主動壓力和彈簧力使節流閥芯保持在節流位置。

從執行機構 B2流回的液壓油移動節流閥芯，從而使液壓油通過單向閥不受阻礙地流動。根據型號（“S”或“S2”），節流效應可

能發生在供油或排放中。

流量限制

要調節執行機構的速度，應在方向閥和底板之間安裝單向節流閥。

德國力士樂REXROTH節流閥訂貨號和型號：

力士樂REXROTH雙節流單向閥，直接操作Z2FS 6...XC

R901246099 Z2FS6B2-4X/S-2QXCJV

R901346900 Z2FS6-2-4X/S-1QXCJ

R901151989 Z2FS6-2-4X/S-1QXCJV

R901420268 Z2FS6-2-4X/S-2QXCJ

R901152921 Z2FS6-2-4X/S-2QXCJV

R901242941 Z2FS6-2-4X/S2-1QXCJ

R901152947 Z2FS6-2-4X/S2-1QXCJV

R901343398 Z2FS6-2-4X/S2-2QXCJV

R901152926 Z2FS6A2-4X/S-1QXCJV

R901152937 Z2FS6A2-4X/S2-1QXCJV

R901246473 Z2FS6B2-4X/S2-1QXCJV

力士樂REXROTH雙節流單向閥Z2FS 6

R900441377 Z2FS6A2-4X/1Q

R900525895 Z2FS6A2-4X/1QMIL15

R900548876 Z2FS6A2-4X/1QSO700

R900931733 Z2FS6A2-4X/1QJ

R901435985 Z2FS6A2-4X/1QJ3/60

R901435990 Z2FS6A2-4X/1QJ3V/60

R901435987 Z2FS6A2-4X/1QJ5/60

R901435994 Z2FS6A2-4X/1QJ5V/60

R900509872 Z2FS6A2-4X/1QJV

R900581526 Z2FS6A2-4X/1QV

R900427254 Z2FS6A2-4X/2Q

R901436013 Z2FS6A2-4X/2QJ3/60

R901436015 Z2FS6A2-4X/2QJ3V/60

R901436014 Z2FS6A2-4X/2QJ5/60

R901436016 Z2FS6A2-4X/2QJ5V/60

R900595235 Z2FS6A2-4X/2QJV

R900569781 Z2FS6A2-4X/2QMT

R900439389 Z2FS6A2-4X/2QV

R901228007 Z2FS6A2-4X/2QV/60

R900558981 Z2FS6A2-4X/2QV=LB

R900466450 Z2FS6A3-4X/1Q

R900507951 Z2FS6A3-4X/1QV

R900502066 Z2FS6A3-4X/2QV

R900532275 Z2FS6A5-4X/1QV

R901443836 Z2FS6A5-4X/2Q

R900591603 Z2FS6A5-4X/2QV

R900710037 Z2FS6A7-4X/1Q

R900584700 Z2FS6A7-4X/1QV

R900967913 Z2FS6A7-4X/2Q

R900451197 Z2FS6A7-4X/2QV

R900464382 Z2FS6B2-4X/1Q

R901436017 Z2FS6B2-4X/1QJ3/60

R901436019 Z2FS6B2-4X/1QJ3V/60

R901436018 Z2FS6B2-4X/1QJ5/60

R901436020 Z2FS6B2-4X/1QJ5V/60

R900438760 Z2FS6B2-4X/1QV

R900423224 Z2FS6B2-4X/2Q

R983032427 Z2FS6B2-4X/2QIN010

R900526654 Z2FS6B2-4X/2QMIL15

R900740175 Z2FS6B2-4X/2QJ

R901436021 Z2FS6B2-4X/2QJ3/60

R901436025 Z2FS6B2-4X/2QJ3V/60

R901436022 Z2FS6B2-4X/2QJ5/60

R901436026 Z2FS6B2-4X/2QJ5V/60

R900579751 Z2FS6B2-4X/2QJV

R900440565 Z2FS6B2-4X/2QV

R983032434 Z2FS6B2-4X/2QVIN010

R900576243 Z2FS6B2-4X=2QV=PL

R900574150 Z2FS6B3-4X/1Q

R900584417 Z2FS6B3-4X/1QV

R983032439 Z2FS6B3-4X/1QVIN010

R900582339 Z2FS6B3-4X/2QV

R900595113 Z2FS6B5-4X/1QV

R900595709 Z2FS6B5-4X/2QV

R900596996 Z2FS6B7-4X/1Q

R900560493 Z2FS6B7-4X/1QV

R900967839 Z2FS6B7-4X/2Q

R900465879 Z2FS6B7-4X/2QV

R900481621 Z2FS6-2-4X/1Q

R900538825 Z2FS6-2-4X/1QMIL15

R987420211 Z2FS6-2-4X/1QSO026-755

R900455924 Z2FS6-2-4X/1QSO280

R900776256 Z2FS6-2-4X/1Q=AN

R900576448 Z2FS6-2-4X/1Q=LB

R900975705 Z2FS6-2-4X/1Q=MG

R900416482 Z2FS6-2-4X/1QJ

R901435770 Z2FS6-2-4X/1QJ3/60

R901435773 Z2FS6-2-4X/1QJ3V/60

R901435948 Z2FS6-2-4X/1QJ5/60

R901435951 Z2FS6-2-4X/1QJ5V/60

R900405544 Z2FS6-2-4X/1QJV

R900520693 Z2FS6-2-4X/1QJVSO49

R900944514 Z2FS6-2-4X/1QMH

R900549421 Z2FS6-2-4X/1QMK

R900481623 Z2FS6-2-4X/1QV

R900481622 Z2FS6-2-4X/2Q

R900443781 Z2FS6-2-4X/2QMIL15

R900537744 Z2FS6-2-4X/2QSO760

R900901959 Z2FS6-2-4X/2QJ

R901435955 Z2FS6-2-4X/2QJ3/60

R901435983 Z2FS6-2-4X/2QJ3V/60

R901435982 Z2FS6-2-4X/2QJ5/60

R901435984 Z2FS6-2-4X/2QJ5V/60

R900444252 Z2FS6-2-4X/2QJV

R900481624 Z2FS6-2-4X/2QV

R900481624 Z2FS6-2-44/2QV

R900481624 Z2FS6-2-46/2QV

R900727967 Z2FS6-2-4X/2QV/60

R901110659 Z2FS6-2-4X/2QV/62

R900577051 Z2FS6-2-4X/2QV=LB

R900441679 Z2FS6-2-4X/SO61

R900371788 Z2FS6-2-4X/VSO61

R900576449 Z2FS6-2-4X=1Q=PL

R901222502 Z2FS6-2-4X=1QV

R900574561 Z2FS6-2-4X=1QV=LB

R900576244 Z2FS6-2-4X=1QV=PL

R900576460 Z2FS6-2-4X=2Q

R900559339 Z2FS6-2-4X=2QV=PL

R900426752 Z2FS6-3-4X/1Q

R900586224 Z2FS6-3-4X/1QV

R900434395 Z2FS6-3-4X/2Q

R900455714 Z2FS6-3-4X/2QV

R901418009 Z2FS6-3-4X/2QV/60

R900422430 Z2FS6-4X/V

R900511143 Z2FS6-5-4X/1Q

R900582719 Z2FS6-5-4X/1QV

R901438380 Z2FS6-5-4X/1QV/60

R900505004 Z2FS6-5-4X/2Q

R900476838 Z2FS6-5-4X/2QV

R900438820 Z2FS6-7-4X/1Q

R900581165 Z2FS6-7-4X/1QV

R900442662 Z2FS6-7-4X/2Q

R900441810 Z2FS6-7-4X/2QV

R983032441 Z2FS6A5-4X/2QIN010

R983041723 Z2FS6B2-4X/1QVIN010

R983032426 Z2FS6-2-4X/1QIN010

R983032430 Z2FS6-2-4X/1QVIN010

R983032429 Z2FS6-2-4X/2QIN010

R983032428 Z2FS6-2-4X/2QVIN010

R983032440 Z2FS6-3-4X/1QVIN010

R983032438 Z2FS6-3-4X/2QVIN010

R983032437 Z2FS6-5-4X/1QVIN010

R983032431 Z2FS6-5-4X/2QVIN010

R983032436 Z2FS6-A2-4X/1QVIN010

R983032433 Z2FS6-A2-4X/2QVIN010

R983032432 Z2FS6-A5-4X/2QVIN010

R983032435 Z2FS6-B5-4X/2QVIN010

力士樂REXROTH單向節流閥Z2FS 10

R900989094 Z2FS10-3-3X/

R900523737 Z2FS10-3-3X/V

R983032448 Z2FS10-3-3X/VIN010

R900989095 Z2FS10-5-3X/

R901246286 Z2FS10-5-3X/J

R900536467 Z2FS10-5-3X/JV

R900537745 Z2FS10-5-3X/SO760

R900517812 Z2FS10-5-3X/V

R900517812 Z2FS10-5-34/V

R900080934 Z2FS10-5-3X/VSO450

R900051691 Z2FS10-5-3X/V=LB

R901427672 Z2FS10-5-3X=J3

R900072790 Z2FS10-5-3X=V

R900220059 Z2FS10-5-3X=V=PL

R900989096 Z2FS10-7-3X/

R900523926 Z2FS10-7-3X/V

R900989097 Z2FS10A3-3X/S

R900989098 Z2FS10A3-3X/S2

R900569858 Z2FS10A3-3X/S2V

R900524995 Z2FS10A3-3X/SV

R900215040 Z2FS10A5-3X/JV

R900989099 Z2FS10A5-3X/S

R900571890 Z2FS10A5-3X/S2

R900989100 Z2FS10A5-3X/S2

R900523578 Z2FS10A5-3X/S2V

R900517813 Z2FS10A5-3X/SV

R900989101 Z2FS10A7-3X/S

R900989102 Z2FS10A7-3X/S2

R900032241 Z2FS10A7-3X/S2V

R900526683 Z2FS10A7-3X/SV

R900989103 Z2FS10B3-3X/S

R900989104 Z2FS10B3-3X/S2

R900071261 Z2FS10B3-3X/S2V

R900057401 Z2FS10B3-3X/SV

R900989105 Z2FS10B5-3X/S

R900989106 Z2FS10B5-3X/S2

R900517814 Z2FS10B5-3X/S2V

R900520680 Z2FS10B5-3X/SV

R900989107 Z2FS10B7-3X/S

R900989108 Z2FS10B7-3X/S2

R900033142 Z2FS10B7-3X/S2V

R900562269 Z2FS10B7-3X/SV

R983032447 Z2FS107-3X/VIN010

R983032443 Z2FS10B5-3X/SVIN010

R978915815 Z2FS10-3-3X/VSO30

R983032449 Z2FS10-5-3XIN010

R983032442 Z2FS10-5-3X/VIN010

R983032445 Z2FS10-A5-3X/S2VIN010

R983040208 Z2FS10-A5-3X/SVIN010

R983032444 Z2FS10-A5-3X/VIN010

R983032446 Z2FS10-B5-3X/S2VIN010

力士樂REXROTH單向節流閥Z2FS 16

R900449754 Z2FS16-3X/

R900406113 Z2FS16-3X/J

R900411029 Z2FS16-3X/SSO30

R900485270 Z2FS16-3X/S/5

R900388243 Z2FS16-3X/S1

R900061072 Z2FS16-3X/S2SO30

R900485266 Z2FS16-3X/S2/5

R900519092 Z2FS16-3X/S2VSO68

R900328147 Z2FS16-3X/SJSO3

R900406344 Z2FS16-3X/V

R900459203 Z2FS16-8-3X/S

R900459203 Z2FS16-8-31/S

R900457256 Z2FS16-8-3X/S2

R900457256 Z2FS16-8-31/S2

R900073408 Z2FS16-8-3X/S2=LB

R900476035 Z2FS16-8-3X/S2J

R901413310 Z2FS16-8-3X/S2J3

R901413311 Z2FS16-8-3X/S2J3V

R900417999 Z2FS16-8-3X/S2JV

R900473688 Z2FS16-8-3X/S2V

R900419300 Z2FS16-8-3X/SJ

R901413313 Z2FS16-8-3X/SJ3

R901413315 Z2FS16-8-3X/SJ3V

R901293907 Z2FS16-8-3X/SJV

R900470529 Z2FS16-8-3X/SV

R900073409 Z2FS16-8-3X/SV=LB

R900426851 Z2FS16A8-3X/S

R900348227 Z2FS16A8-3X/S2

R900591255 Z2FS16A8-3X/S2V

R900591254 Z2FS16A8-3X/SV

R900498950 Z2FS16B8-3X/S

R900498949 Z2FS16B8-3X/S2

R901400150 Z2FS16B8-3X/S2V

R971L20010 Z2FS16-3X/S

R971893672 Z2FS16-3X/S

R971893673 Z2FS16-3X/S2

R971L20011 Z2FS16-3X/S2

R971L20038 Z2FS16-3X/S2V

R971894104 Z2FS16-3X/S2V

R978897151 Z2FS16-3X/SVSO43A-1410B

R971053346 Z2FS16-8-3X/SV

力士樂REXROTH單向節流閥Z2FS 22

R900449753 Z2FS22-3X/

R900485273 Z2FS22-3X/S/5

R900398238 Z2FS22-3X/S2SO60

R900485269 Z2FS22-3X/S2/5

R900474737 Z2FS22-3X/S2J

R900449852 Z2FS22-3X/S2JV

R900488912 Z2FS22-3X/SJ

R900507948 Z2FS22-3X/SVSO62

R900519405 Z2FS22-3X/SVSO68

R900472678 Z2FS22-3X/V

R900456783 Z2FS22-8-3X/S

R900443176 Z2FS22-8-3X/S2

R900443176 Z2FS22-8-31/S2

R900414243 Z2FS22-8-3X/S2SO8

R900468786 Z2FS22-8-3X/S2V

R900474580 Z2FS22-8-3X/SV

R900072643 Z2FS22-8-3X=S2

R901287213 Z2FS22A8-3X/S2V

R901339001 Z2FS22A8-3X/SV

R900595835 Z2FS22B8-3X/S

R901272651 Z2FS22B8-3X/S2V

R901272652 Z2FS22B8-3X/SV

R971893674 Z2FS22-3X/S

R971L20012 Z2FS22-3X/S

R971L20013 Z2FS22-3X/S2

R971893675 Z2FS22-3X/S2

R971L20042 Z2FS22-3X/SV
