DUPLOMATIC迪普馬節流閥ERS4M-SB/40   whbs現貨

武漢百士自動化設備有限公司

雷青

通訊地址：湖北省武漢市蔡甸區長江路505號長江楚韻1棟2單元1502室

產品簡介：

關于迪普馬

   意大利DUPLOMATIC公司自1952年進入液壓領域以來。由于不斷的追求技術創新、嚴格的質量管理和快

捷的售貨服務，從而使迪普馬成為了意大利品牌。

   意大利迪普馬公司開發的所有泵和閥標準（ISO4401、DIN、SAE等），與其他液壓品牌有著良好的互換

性；而且還能在嚴酷的環境要求。其極限溫度產品（使用溫度低達-40C，高溫達到150C），更是在環境要

求嚴格的太陽能和風能領域進行了應用。

產品性能參數：

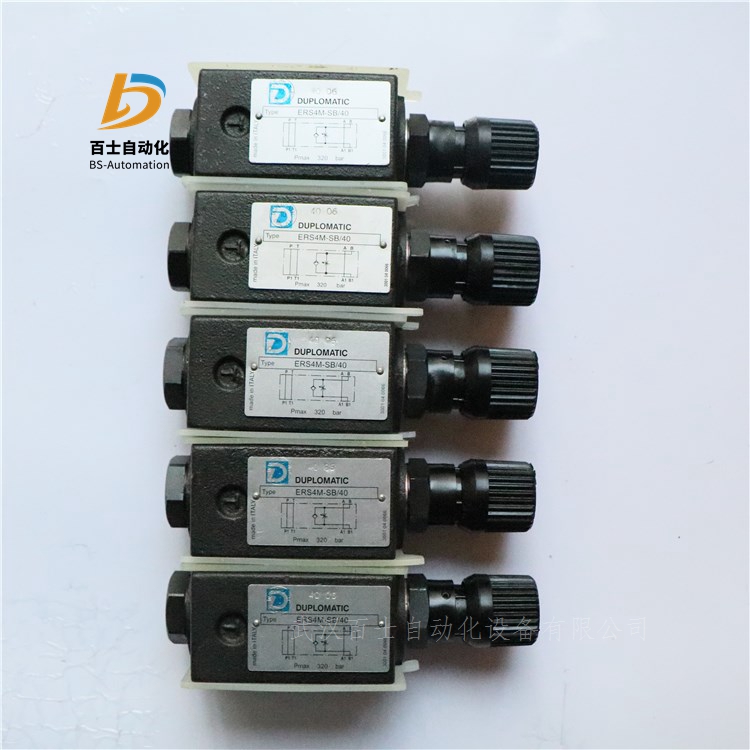

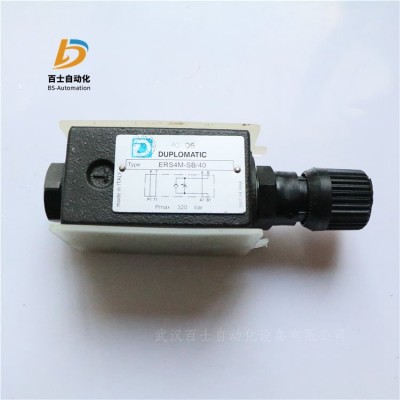

意大利迪普馬DUPLOMATIC節流閥ERS4M

疊加式

CETOP 05

p max 320 bar

工作原理

-該閥是一種不帶補償的流量控制閥。該閥內置單向閥，允許流體反向自由流動。該閥為疊加式，其安裝尺寸

符合CETOP和ISO標準。

-無需油管，通過螺栓或螺釘，即可將該閥快速與其它CETOP 05閥裝配組合成疊加閥組。

 -通常供貨時，帶SICBLOC旋鈕。該旋鈕帶有刻度指示并可自鎖。操作時按下同時旋轉

液壓功能：

-功能“SA”： 用于需要控制由執行機構流入管路A的流量的情況。

-功能“SB”： 用于需要控制由執行機構流入管路B的流量的情況。

-功能“D”: 分別控制執行機構兩腔的排出油量。

-功能“RD”: 分別控制執行機構兩腔的輸入流量。

-該閥各種型號均內置有單向閥，允許反向自由流動。(開啟壓力0.5 bar).

技術參數 (在油溫50℃，油液粘度36cST條件下測得)

工作壓力  320bar

單向閥開啟壓力  0.5bar

控制管路的流量  80l/min

自由管路的流量  100l/min

環境溫度范圍 –20 ~ +50℃

油液溫度范圍 –20 ~ +70℃

油液粘度范圍 2,8 ~ 380cSt

推薦過濾精度 ≤ 25μm

推薦油液粘度 25cSt

重量 3.1kg

液壓油

通常應使用防泡沫劑和抗氧化劑的礦物油。

意大利迪普馬DUPLOMATIC節流閥MERS

疊加式

ISO 4401-03

 高工作壓力 350 bar

該閥是一種疊加式的不帶壓力補償的流量控制閥， 集成單向閥允許油液反向自由流動。其安裝面尺寸符合ISO

 4401標準。該閥可通過螺栓或螺釘與其它符合CETOP 03標準的閥組合成疊加閥組，無需油管連接。

該閥還可以提供一種可逆形式 (G*型)。進油節流和出油節流的選擇，取決于其在帶O型圈安裝板上的安裝方向。

各型號閥均集成單向閥，允許油液反向自由流動（開啟壓力0,5 bar）。

通常供貨時帶六角調整螺釘。

結構

“SA”：控制由執行機構流入管路A的流量。

“SB”：控制由執行機構流入管路B的流量。

“D”： 分別控制執行機構兩腔的排出流量。（標準）

“RD”：分別控制執行機構兩腔的輸入流量。

“G*”：可逆型閥。

技術參數 （在油溫 50°C，油液粘度 36 cSt條件下測得）

 大工作壓力 350bar

單向閥開啟壓力 0.5bar

控制管路 大流量 50l/min

自由管路 大流量 75l/min

?p10 bar時的 小控制流量 ≤0.060l/min

環境溫度范圍 -20 / +50℃

油液溫度范圍 -20 / +80°C

油液粘度范圍 10 ÷ 400cSt

油液允許的污染等級 根據 ISO 4406:1999等級 20/18/15

推薦油液粘度 25cSt

重量 1.3kg

液壓油

使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液（磷酸酯），使用FPM

密封（代號V）。

產品型號：

意大利迪普馬DUPLOMATIC疊加式節流閥

ERS4M-SB/40

ERS4M-SA/40

ERS4M-D/40

ERS4M-RD/40

ERS4M-SB/S/40

ERS4M-SA/S/40

ERS4M-D/S/40

ERS4M-RD/S/40

ERS4M-SB/40/V

ERS4M-SA/40/V

ERS4M-D/40/V

ERS4M-RD/40/V

ERS4M-SB/S/40/V

ERS4M-SA/S/40/V

ERS4M-D/S/40/V

ERS4M-RD/S/40/V

意大利迪普馬DUPLOMATIC節流閥

MERS-D/50

MERS-RD/50

MERS-SA/50

MERS-SB/50

MERS-GD/50

MERS-GSA/50

MERS-GSB/50

MERS-D/50/V

MERS-RD/50/V

MERS-SA/50/V

MERS-SB/50/V

MERS-GD/50/V

MERS-GSA/50/V

MERS-GSB/50/V

MERS-D/M/50

MERS-RD/M/50

MERS-SA/M/50

MERS-SB/M/50

MERS-GD/M/50

MERS-GSA/M/50

MERS-GSB/M/50

MERS-D/M/50/V

MERS-RD/M/50/V

MERS-SA/M/50/V

MERS-SB/M/50/V

MERS-GD/M/50/V

MERS-GSA/M/50/V

MERS-GSB/M/50/V
