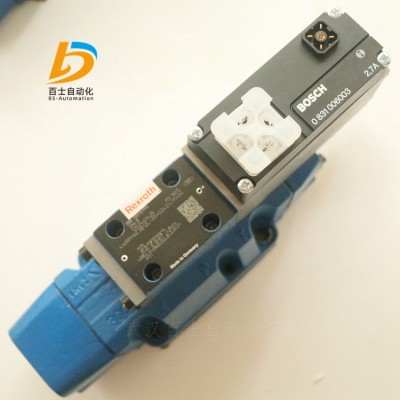

力士樂0811404207 4WRL16V200M-3X/G24Z4/M比例伺服閥；武漢百士自動化設備有限公司主營銷售產品，產品實拍，原裝正品，客戶買的安心，用的放心。常用產品現貨供應，歡迎新老客戶詢價采購！

產品簡介：

力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的先導式高頻響方向閥4WRLE

規格 10 … 35

組件系列 4X

大工作壓力 350 bar

大流量 4700 l/min

額定流量 60 … 1500 l/min

用于 I4.0 的數字接口 IO-Link

可靠 - 經過驗證且堅固耐用的設計

安全性

當設備關閉時，先導控制閥的控制閥芯位于“故障安全”位置

主閥的控制閥芯位于彈簧對中中心位置和/或偏移位置

高質量 - 伺服閥性能先導控制閥控制閥芯和套筒

靈活 - 適用于位置、速率和壓力控制

 - 響應靈敏度高，滯后小

IO-Link 接口，可選

符號 E. 和 W.

4WRLE 型閥門是一個帶電氣位置反饋和集成電子元件 (OBE) 的先導式方向控制閥。

結構

閥門基本構成包括 3 個主要組件：

先導控制閥 (1) 帶有控制閥芯和套筒、復位彈簧、控制線圈和感應式位置傳感器（可選配電子元件保護膜 (5) 和衰減閥板 (4)）

帶對中彈簧和位置反饋的主閥 (2)

帶模擬 (6) 或 IO-Link 接口的集成電子元件 (OBE) (3)

功能

當集成控制電子元件 (OBE) 被關閉或處于不活動狀態時，則先導控制閥的控制閥芯在彈簧作用下置于"故障安全"位置。主閥的控制閥芯位于其彈簧對中中心位置。

集成控制電子元件 (OBE) 將控制值與主閥控制閥芯的位置實際值進行比較。在有控制偏差的情況下，將激活控制線圈。由于磁力發生改變，先導控制閥芯將扺住彈簧進行調節。

通過控制剖面激活的流量會導致主控制閥芯的調整。主控制閥芯的行程/控制剖面通過與控制值的比例進行調節。

先導油可通過油口 P 從內部供給先導控制閥，也可通過油口 X 從外部供給先導控制閥。可通過油口 T 從內部實現到油箱的反饋，也可以通過油口 Y 從外部實現。

控制線圈斷電

在以下錯誤情況下，集成電子元件 (OBE) 使控制線圈斷電，先導控制閥芯將設置為"故障安全"位置，并將卸載主閥的先導油腔。通過彈簧操作，主閥控制閥芯將移動至中心位置。

低于小電源電壓

僅在接口 "F1" 處：

低于小電流控制值 2 mA（包括控制值線的電纜中斷（電流環））。

僅在接口 "L1" 處：

使能未激活，通訊中斷（看門狗）

內部 IO-Link 發生故障時

僅在接口 "C6" 處：

額外使能未激活

衰減閥板 "D"

衰減閥板 (4) 降低集成電子元件上的加速振幅（頻率 >300 Hz）。

注意：

對于主要為低激勵頻率 (<300 Hz) 的應用，不建議使用衰減閥板。

電子元件保護膜 "-967"

為避免在集成電子元件 (OBE) 殼體中出現冷凝液，可使用電子元件保護膜 (5)。

建議用于空氣濕度高且周期溫度變化明顯的外部工業標準條件（例如室外）。

注意：

具有正遮蓋的先導式三位四通方向控制閥適用于可控制或可調節的軸。斷電狀態下的遮蓋約為控制閥芯行程的 20 %。關閉電氣電源電壓時，驅動器可在功能方向 P 至 B 上短時間加速。

符號 V 和 V1-

4WRLE 型閥門是一個帶電氣位置反饋和集成電子元件 (OBE) 的先導式方向控制閥。

設置

閥門基本構成包括 3 個主要組件：

先導控制閥 (1) 帶有控制閥芯和套筒、復位彈簧、控制線圈和感應式位置傳感器（可選配電子元件保護膜（5）和衰減閥板（4））

帶對中彈簧和位置反饋的主閥 (2)

集成控制電子元件 (OBE) (3)

功能

當集成控制電子元件 (OBE) 被關閉或處于不活動狀態時，則先導控制閥的控制閥芯在彈簧作用下置于“故障安全”位置。主閥的控制閥芯位于彈簧對中偏移位置，關于方向 P 至 B/A 至 T 的行程偏移約為 6 %。

集成控制電子元件 (OBE) 將控制值與主閥控制閥芯的位置實際值進行比較。在有控制偏差的情況下，將激活控制線圈。由于磁力發生改變，先導控制閥芯將扺住相應彈簧進行調節。

通過控制剖面激活的流量會導致主控制閥芯的調整。主控制閥芯的行程/控制剖面通過與控制值的比例進行調節。在控制值預設值為 0 V 的情況下，電子元件將主閥的控制閥芯調節到中心位置。

先導油可通過油口 P 從內部供給先導控制閥，也可通過油口 X 從外部供給先導控制閥。可通過油口 T 從內部實現到油箱的反饋，也可以通過油口 Y 從外部實現。

控制線圈切斷

在以下錯誤情況下，集成電子元件 (OBE) 使控制線圈斷電，先導控制閥芯將設置為“故障安全”位置，并將卸載主閥的先導油腔。通過彈簧操作，主閥控制閥芯將移動至偏移位置（約 6 % P → B/A → T）。

低于小電源電壓

僅在接口“F1”處：低于小電流控制值 2 mA（包括控制值線的電纜中斷（電流環））。

衰減閥板“D”和電子元件保護膜“-967”

請參閱“符號 E. 和 W.”

注意：

先導式三位四通方向控制閥僅適用于激活控制環，且在禁用時沒有鎖定的初始位置。因此，在許多應用中需要“外部單向閥”，并且必須將其考慮到開/關順序。關閉電氣電源電壓時，驅動器可在功能方向 P 至 B 上短時間加速。

型號“XY”

外部先導油供油，外部先導油回油

在本型號中，先導油由單獨的控制電路供給（外部）。先導油回油不流入主閥的 T 通道，而是單獨通過油口 Y 流入油箱（外部）。

型號“PY”

內部先導油供油，外部先導油回油

使用本型號時，先導油由主閥的 P 通道供給（內部）。先導油回油不流入主閥的 T 通道，而是單獨通過油口 Y 流入油箱（外部）。在底板中，必須關閉油口 X。

型號“PT”

內部先導油供油，內部先導油回油

使用本型號時，先導油由主閥的 P 通道供給（內部）。先導油直接流回主閥的 T 通道（內部）。在底板中，必須關閉油口 X 和 Y。

型號“XT”

外部先導供油，內部先導油回油

在本型號中，先導油由單獨的控制電路供給（外部）。先導油直接流回主閥的 T 通道（內部）。在底板中，必須關閉油口 Y。

注意：

先導油供油的改裝作業只能由經過授權的人員執行或返廠執行。須遵守大允許工作參數，請參閱"技術數據"。

訂貨型號示例：

4WRLE27W430SJ-4X/MXY/24A1

4→4 個主油口

WRL→先導式高頻響方向閥

E→帶集成電子元件 (OBE)

27→通徑27（10,16,25,35）

W→機能符號（E, E1-, W6-, W8-, V, V1-, Q3-）

430→額定流量430 l/min

S→流量特性

J→遮蓋躍變（對于蓋板閥，開啟點為 5%；僅限符號 E、E1-、W6-、W8-）

4X→組件系列 40 … 49（40 … 49：安裝和連接尺寸不變）

M→NBR 密封件（V=FKM 密封件）

XY→外部先導油供油，外部先導油回油

24→電源電壓 24 V

A1→控制值輸入 ±10 V

一般信息

型號  4WRLE

規格 10 16 25 27 35

安裝位置  任意

重量kg 9 12 19 21 80

周圍溫度范圍  -20 … +60°C

長存儲時間  1年

正弦試驗，符合 DIN EN 60068-2-6

不帶衰減閥板  10 ... 2000 Hz/大 10 g/10 個周期/3 個軸

帶衰減閥板  10 ... 2000 Hz/大 10 g/10 個周期/3 個軸

噪音測試符合 DIN EN 60068-2-64

不帶衰減閥板  20 ... 2000 Hz / 10 gRMS / 30 g 峰值 / 30 min / 3 個軸

帶衰減閥板  20 ... 2000 Hz/10 gRMS/30 g 峰值/24 h/3 軸

運輸沖擊符合 DIN EN 60068-2-27

不帶衰減閥板  15 g/11 ms/3 沖擊/3 個軸

帶衰減閥板  15 g/11 ms/3 沖擊/3 個軸

沖擊試驗符合 DIN EN 60068-2-27

帶衰減閥板  35 g/6 ms/1000 沖擊/3 個軸

大相對濕度  95%

高表面溫度  120°C

MTTFD 值符合 EN ISO 13849  75年

符合性

CE 符合 EMC 指令 2014/30/EU，經檢測符合 EN 61000-6-2 和 EN 61000-6-3

RoHS 指令 2015/65/EU

REACH 條例 (EC) 編號 1907/2006

主營型號：

0811404207 4WRL16V200M-3X/G24Z4/M

0811404495 4WRL25V1-370M-3X/G24Z4/M

R901361306 4WRL25V270M-3X/G24ETZ4/M-783

0811404412 4WRL25V270M-3X/G24Z4/M-783

0811404487 4WRL25V300L-3X/G24TZ4/M-840

0811404483 4WRL25V300L-3X/G24TZ4/M-856

R901312210 4WRL25V300P-3X/G24TZ4/M

0811404496 4WRL25V300P-3X/G24Z4/M

R901290975 4WRL25V370M-3X/G24ETZ4/M

R901238424 4WRL25V370M-3X/G24EZ4/M

R901312211 4WRL25V370M-3X/G24TZ4/M

0811404405 4WRL25V370M-3X/G24Z4/M

0811404405 4WRL25V370M-30/G24Z4/M

0811404561 4WRL35V0000M-3X/G24EZ4/M-866

R901248057 4WRL35V1000M-3X/G24ETZ4/M-923

R901307736 4WRL35V1000M-3X/G24EZ4/M-923

0811404560 4WRL35V1000M-3X/G24Z4/M-923

力士樂REXROTH三位四通的高響應換向閥、先導式、電氣位置反饋（LVDT的直流/直流±10V）4WRL.E(W)

0811404182 4WRL10E1-80S-3X/G24ETZ4/M

0811404190 4WRL10E1-80S-3X/G24TZ4/M

0811404181 4WRL10E1-80S-3X/G24Z4/M

0811404186 4WRL10E4-80S-3X/G24Z4/M

0811404192 4WRL10E80S-3X/G24ETK0/M-750

R901378216 4WRL10E80S-3X/G24EZ4/M

0811404191 4WRL10E80S-3X/G24K0/M-750

0811404189 4WRL10E80S-3X/G24TZ4/M

0811404180 4WRL10E80S-3X/G24Z4/M

0811404185 4WRL10W1-80S-3X/G24ETZ4/M

0811404194 4WRL10W1-80S-3X/G24EZ4/M

0811404193 4WRL10W1-80S-3X/G24TZ4/M

0811404184 4WRL10W1-80S-3X/G24Z4/M

R901348164 4WRL10W3-80S-3X/G24TZ4/M

0811404187 4WRL10W4-80S-3X/G24Z4/M

0811404188 4WRL10W80S-3X/G24ETZ4/M

R901345919 4WRL10W80S-3X/G24TZ4/M

0811404183 4WRL10W80S-3X/G24Z4/M

R901069034 4WRL10W4-80S-3X/-864DR

0811404216 4WRL16E1-110S-3X/G24Z4/M

R901308639 4WRL16E1-180S-3X/G24Z4/M

0811404228 4WRL16E1-180S-3X/G24Z4/M-755

0811404226 4WRL16E1-180S-3X/G24Z4/M-762

0811404215 4WRL16E110S-3X/G24Z4/M

R901212731 4WRL16E180S-3X/G24ETZ4/M

R901297840 4WRL16E180S-3X/G24Z4/M

0811404225 4WRL16E180S-3X/G24Z4/M-762

R901095626 4WRL16E1Z180S-3X/G24ETZ4/M

0811404212 4WRL16E1Z180S-3X/G24Z4/M

R901417764 4WRL16E4-180S-3X/G24TZ4/M

0811404214 4WRL16E4-180S-3X/G24Z4/M

R901086253 4WRL16EZ180S-3X/G24ETZ4/M

0811404233 4WRL16EZ180S-3X/G24ETZ4/M-750

0811404235 4WRL16EZ180S-3X/G24ETZ4/M-763

0811404210 4WRL16EZ180S-3X/G24Z4/M

0811404232 4WRL16EZ180S-3X/G24Z4/M-750

0811404224 4WRL16EZ180S-3X/G24Z4/M-760

0811404234 4WRL16EZ180S-3X/G24Z4/M-763

R901349407 4WRL16W1-110S-3X/G24Z4/M

R901308581 4WRL16W1-180S-3X/G24Z4/M

R901406263 4WRL16W110S-3X/G24ETZ4/M

R901426725 4WRL16W110S-3X/G24Z4/M

0811404218 4WRL16W180S-3X/G24ETZ4/WX02M-748

0811404217 4WRL16W180S-3X/G24EZ4/M

R901298608 4WRL16W180S-3X/G24Z4/M

R901264828 4WRL16W1Z180S-3X/G24EZ4/M

0811404213 4WRL16W1Z180S-3X/G24Z4/M

0811404219 4WRL16W3-180S-3X/G24Z4/WX02M-924

R901182143 4WRL16W4Z180S-3X/G24EZ4/M

R901175259 4WRL16W4Z180S-3X/G24TZ4/M

0811404211 4WRL16W4Z180S-3X/G24Z4/M

R901433141 4WRL16WA110S-3X/G24Z4/M

0811404247 4WRL16WZ180S-3X/G24ETZ4/M

R901413784 4WRL16WZ180S-3X/G24EZ4/M

0811404223 4WRL16WZ180S-3X/G24EZ4/WX02M-753

0811404316 4WRL16WZ180S-3X/G24EZ4/WX02M-756

R901357079 4WRL16WZ180S-3X/G24TZ4/M

0811404209 4WRL16WZ180S-3X/G24Z4/M

R978714382 4WRL16WZ180S-3X/G24Z4/V

R901341441 4WRL25E1-350S-3X/G24Z4/M

0811404427 4WRL25E1-350S-3X/G24Z4/M-755

0811404408 4WRL25E1Z350S-3X/G24Z4/M

R901297815 4WRL25E350S-3X/G24Z4/M

0811404419 4WRL25E350S-3X/G24Z4/M-755

0811404420 4WRL25E4-350S-3X/G24Z4/M

0811404489 4WRL25EZ000S-3X/G24Z4/M-867

0811404425 4WRL25EZ350S-3X/G24ETZ4/M-750

0811404426 4WRL25EZ350S-3X/G24ETZ4/M-763

0811404407 4WRL25EZ350S-3X/G24Z4/M

0811404424 4WRL25EZ350S-3X/G24Z4/M-750

0811404418 4WRL25EZ350S-3X/G24Z4/M-760

0811404422 4WRL25EZ350S-3X/G24Z4/M-763

R901253023 4WRL25W1Z350S-3X/G24EZ4/M

0811404409 4WRL25W1Z350S-3X/G24Z4/M

0811404416 4WRL25W3-350S-3X/G24Z4/WX02M-799

R901411339 4WRL25W350S-3X/G24ETZ4/M

0811404415 4WRL25W350S-3X/G24ETZ4/WX02M-748

0811404414 4WRL25W350S-3X/G24EZ4/M

R901297812 4WRL25W350S-3X/G24K0/V-750

R901297842 4WRL25W350S-3X/G24Z4/M

0811404410 4WRL25W350S-3X/G24Z4/WX02M-753

R901222489 4WRL25W4-350S-3X/G24ETZ4/M

0811404421 4WRL25W4-350S-3X/G24Z4/M

R978714447 4WRL25WZ350S-3X/G24ETZ4/M

0811404406 4WRL25WZ350S-3X/G24Z4/M

R901125761 4WRL27E430S-3X/G24EZ4/M

R901429616 4WRL27E430S-3X/G24Z4/M

0811404500 4WRL35E1100S-3X/G24Z4/M

0811404501 4WRL35W1100S-3X/G24Z4/WX02M-767

R901250049 4WRL35W2-1100S-3X/G24ETZ4/M

0811404506 4WRL35W2-1100S-3X/G24Z4/M

R901118494 4WRL35W4-1100S-3X/G24ETZ4/M

力士樂REXROTH高響應換向閥、先導式、集成的數字軸控制器（IAC多以太網）4WRLD -3X

R901446834 4WRLD16V200L-3X/MPY/24ND6T

R901446693 4WRLD16V200M-3X/MPT/24ND6T

R901422253 4WRLD25V1-370L-3X/MPY/24ND6T

R901422251 4WRLD25V1-370M-3X/MXY/24ND6U

R901379552 4WRLD25V370L-3X/MPT/24ED6T

R901426651 4WRLD25V370L-3X/MPT/24ND6T

R901422252 4WRLD25V370M-3X/MXY/24ND6U

R901444392 4WRLD25V370M-3X/MXY/24WD6T

力士樂REXROTH三位四通高響應換向閥、先導式、電氣位置反饋和集成電子放大板（OBE）4WRLE

0811404342 4WRLE16Q3-200M-30/G24K0/A1M

R901404333 4WRLE16E1-250LJ-4X/MXY/24A1

R901440167 4WRLE16E250LJ-4X/MPT/24A1

R901404332 4WRLE16E250LJ-4X/MXY/24A1

R901430024 4WRLE16E250LJ-4X/MXY/24A1=KM

R901401891 4WRLE16W6-200LJ-4X/MXY/24A1

R901404334 4WRLE16W8-200LJ-4X/MXY/24A1

R901404809 4WRLE25E1-400LJ-4X/MXY/24A1

R901396318 4WRLE25E400LJ-4X/MXY/24A1

R901400416 4WRLE25E400LJ-4X/MXY/24F1

R901404336 4WRLE25W6-350LJ-4X/MXY/24A1

R901407266 4WRLE25W6-350LJ-4X/MXY/24A1-971=KM

R901407272 4WRLE25W6-350LJ-4X/MXYWX/24A1-971=KM

R901404810 4WRLE25W8-350LJ-4X/MXY/24A1

R901404812 4WRLE27E1-600LJ-4X/MXY/24A1

R901396320 4WRLE27E600LJ-4X/MXY/24A1

R901400418 4WRLE27E600LJ-4X/MXY/24F1

R901432335 4WRLE27E600LJ-4X=MXT/24F1-834

R901404338 4WRLE27W6-430LJ-4X/MXY/24A1

R901404813 4WRLE27W8-430LJ-4X/MXY/24A1

R901439962 4WRLE35E1500LJ-4X/MXY/24A1-905

公示： 因工業液壓、自動化各進口品牌備件型號繁多，歐美產品價格實時變化，因此很難實時標出準確價格，請以業務員實際報價單價格為準！ 給您帶來不便敬請諒解。
