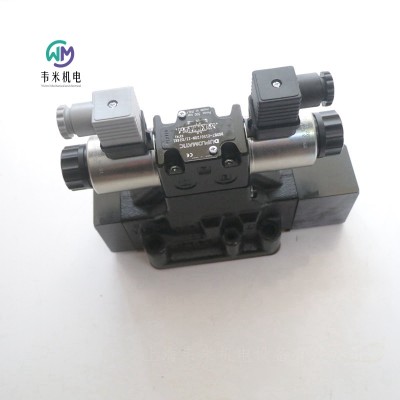

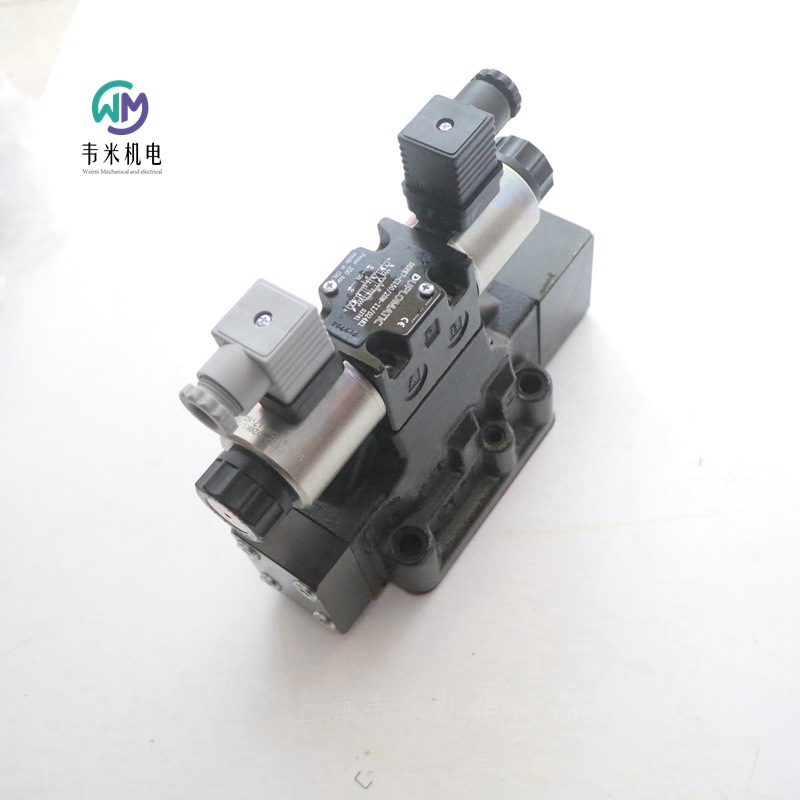

DUPLOMATIC比例方向閥DSPE7-C150/20N-II/D24K1，上海韋米機電設備有限公司主營產品，產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

迪普馬DUPLOMATIC先導式比例方向閥DSPE系列

DSPE5 CETOP P05

DSPE5R ISO 4401-05

DSPE7 ISO 4401-07

DSPE8 ISO 4401-08

DSPE10 ISO 4401-10

先導式比例方向閥DSPE*，安裝面尺寸符合ISO 4401 (CETOP RP121H) 標準。

該閥開度(以及因此產生的流量) 調節，與先導閥的比例電磁鐵電流輸入成比例。

該閥可以通過電流控制供給單元直接控制，或者和外部電氣控制卡一起進行組合控制，從而充分發揮閥的性能。

該閥可提供規格CETOP P05，ISO 4401-05(CETOP R05)，ISO 4401-07 (CETOP 07)，ISO 4401-08 (CETOP 08)以及ISO 4401-10  。 每一種規格可提供不同的公稱流量，大流量至1600 l/min。

技術參數（采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得）

大工作壓力：  350bar

滯環 (PWM 100 Hz)：   < 4%

重復精度：  < ±2%

環境溫度范圍   -20/+60℃

油液溫度范圍   -20/+80℃

油液粘度范圍   10-400cSt

推薦油液粘度   25cSt

特性曲線 (采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得)

在固定壓差Δp下，閥的典型流量控制曲線根據電磁鐵的輸入電流(D24型，大電流860 mA)，通過各相應閥芯機能測得。Δp的參考值由閥的P口和T口測得。

液壓油

使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封(代號N)。對于HFDR 油液，使用FPM 密封（代號V）。

若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。

當工作油溫高于80 °C時，將會導致液壓油和密封過快老化與變質。

請注意保持液壓油穩定的物理和化學性能。

先導控制和瀉油

DSPE型閥可選用內部或者外部控制和泄油。使用外部泄油，允許在回油口有較高的背壓。

電氣特性

比例電磁鐵

比例電磁鐵由兩部分組成：鐵芯和線圈。

鐵芯包含銜鐵，以螺紋形式安裝在閥體上，此設計可將摩擦維持至小值，從而減小滯環。

線圈通過鎖緊螺母安裝在鐵芯上。

根據安裝空間，可作360°旋轉。

階躍響應 (采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得)

階躍響應是指閥跟隨輸入參考信號的階躍變化，達到90%設定值所需的時間。

安裝

在不影響正確操作的條件下，DSPE* 閥可在任意方向安裝。

請確保液壓回路中沒有空氣。

閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的值。如果平面度或者粗糙度達不到要求的小值，則閥和安裝面之間很容易發生油液泄露。

迪普馬DUPLOMATIC比例閥型號：

DSPE7-A100/11N-II/D24K1

DSPE7-A150/11N-II/D24K1

DSPE7-C100/11N-II/D24K1

DSPE7-C150/11N-II/D24K1

DSPE7-C150/20N-II/D24K1

DSPE7-RC100/11N-II/D24K1

DSPE7-RC150/11N-II/D24K1

DSPE7-RA100/11N-II/D24K1

DSPE7-RA150/11N-II/D24K1

DSPE7-A150SA/11N-II/D24K1

DSPE7-A100SB/11N-II/D24K1

DUPLOMATIC比例方向閥DSPE7-C150/20N-II/D24K1
