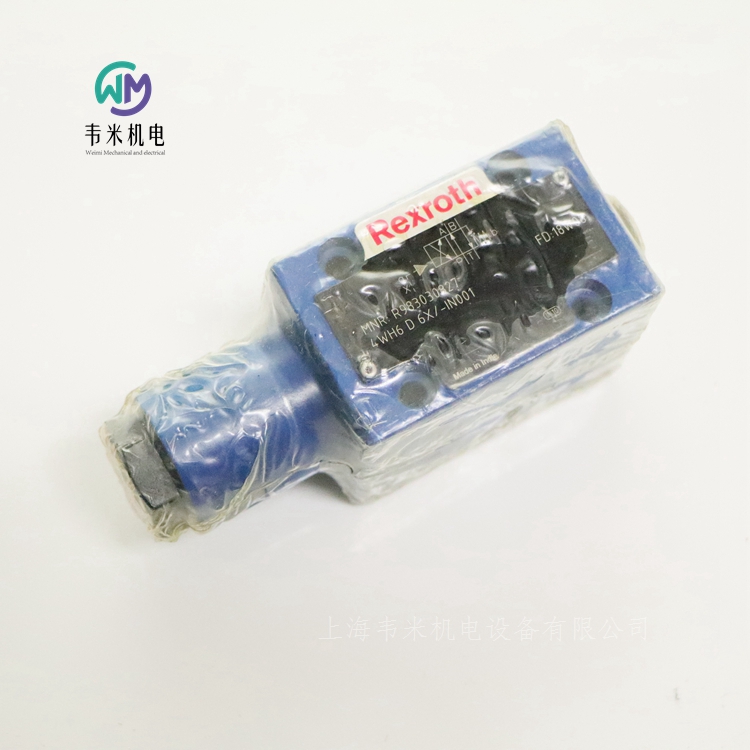

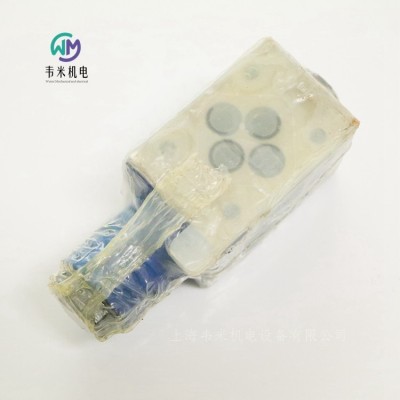

REXROTH液壓閥4WH6D6X/-IN001，購買進口液壓、氣動、自動化控制工業配件，認準“上海韋米機電設備有限公司”，10年老店，產品圖片實物拍攝，保證原裝產品，品質保障，售后無憂，批量零售，價格優惠，常用產品現貨供應。歡迎新老客戶咨詢采購！

力士樂REXROTH帶液壓或電動液壓啟動的先導式方向滑閥

WH, WEH

規格 10 … 32

組件系列 4X, 7X, 6X

大工作壓力 350 bar

大流量 1100 l/min

三位四通、二位四通或二位三通型號

操作類型（內部或外部先導控制）：

– 電液（型號 WEH）

– 液壓（型號 WH）

用于底板安裝

油口安裝面符合 ISO 4401

彈簧或液壓對中，彈簧端位置或液壓端位置

濕式插腳的直流或交流線圈，可選

電氣連接作為單個或對中連接

可選型號：

-手動應急操作

-切換時間調整

-主閥通道 P 中的預載閥

-行程設置和/或閥芯位置監測

型號 WEH

WEH 是帶電液驅動的方向滑閥。該閥控制流動的開始、停止和方向。該方向閥的基本構成為帶殼體的主閥、主控制閥芯、一個或兩個復位彈簧 和以及帶有一個或兩個電磁鐵 "a"和/或 "b"的先導控制閥。

液壓系統必須正確通風，以確保能夠發揮正常功能。

閥門帶3個開關位置時，主閥中的主控制閥芯 通過兩個彈簧保持在零位置或初始位置，閥門帶2個開關位置時，通過建壓或彈簧將其保持在零位置或初始位置。在初始位置，兩個彈簧腔和通過先導控制閥 在卸壓狀態下連接到油箱。通過控制油路對先導控制閥進行先導供油。供油可通過內部或外部進行（外部供油通過油口 X 實現）。對先導控制閥進行操作時（例如通過電磁鐵 "a"），先導控制閥芯會移動至左側，從而對彈簧腔進行先導加壓。彈簧腔保持卸壓狀態。先導壓力作用于主控制閥芯 的左側并使其克服彈簧 力移動。這樣就會使主閥中的油口P與B相連接，油口A與T相連接。

電磁鐵關閉時，先導控制閥芯復位至初始位置（脈沖閥芯除外）。彈簧腔卸載至油箱。先導油回油可以（通過通道 T）內部實現或（通過通道 Y）外部實現?？蛇x手動應急操作可在線圈不通電的情況下移動先導控制閥芯。

注意：

彈簧腔和中的復位彈簧和即使在垂直閥位置時也可在無先導壓力的情況下將主控制閥芯 保持在中心位置。

由于設計原理方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用時間的增加而增加。

型號 WH

閥類型 WH 是帶液壓操作的方向滑閥。該閥控制流動的開始、停止和方向。該方向閥的基本構成為閥體、主控制閥芯、閥中用于彈簧復位和彈簧對中的一個或兩個復位彈簧 和以及配流閥板。

主控制閥芯 直接由建壓驅動。主控制閥芯 通過彈簧或建壓保持在零位置或初始位置。先導油供油和回油均在外部實現（請參閱先導油供油）。

帶有控制閥芯彈簧對中的三位四通方向閥

在此型號中，主控制閥芯 通過復位彈簧 和保持在零位置。和兩個彈簧腔通過配流閥板 連接到油口 X 和 Y。

主控制閥芯 的兩個前側先導壓力中，在加載其中一個先導壓力的情況下，閥芯將移動到切換位置。在閥門中，所需的油口將以此方式連接。加壓控制閥芯區域卸壓時，相對側上的彈簧會將閥芯推回到零位置或初始位置。

型號 WEH…H

帶有主控制閥芯壓力對中的三位四通方向閥

主閥中的主控制閥芯 通過兩個前表面的建壓保持在零位置。一個對中襯套置于殼體上并固定控制閥芯位置。通過一個前表面的卸壓，主控制閥芯 將移動到切換位置。

卸載的控制閥芯端面通過先導控制閥將回流的先導油排到通道 Y（外部）。

注意：

在此型號中，彈簧 和沒有復位功能。在已卸壓條件下，水平安裝的彈簧會使主控制閥芯 保持在中心位置。

型號 WH…

先導油通過通道 X 和 Y 實現 外部 供油和回油。

型號 WEH...

先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。

先導油通過通道 Y 流入油箱實現 外部 回油。

型號 WEH…E…

先導油通過主閥的通道 P 實現 內部 供油。

先導油通過通道 Y 流入油箱實現 外部 回油。在底板中，油口 X 為關閉狀態。

型號 WEH...ET...

先導油通過主閥的通道 P 實現 內部 供油。

先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 X 和 Y 為關閉狀態。

型號 WEH...T...

先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。

先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 Y 為關閉狀態。

節流插件

如果要限制先導控制閥通道 P 中的先導油供油，則需要使用節流插件。節流插件插入到先導控制閥的通道 P 中。注意：

先導油供油修改只能由經過授權的專業人員執行或返廠執行.

先導油 外部供油 X 或回油 Y：

必須遵守先導控制閥大允許工作參數.

大先導壓力：請遵守技術數據的要求.

先導油供油 內部 （型號“ET”和“E”）：

小先導壓力：請遵守技術數據的要求.

為避免出現異常高壓峰值，必須在先導控制閥的油口 P 提供 “B10”節流插件 。

與型號“H”連接時，也需要 減壓閥“D3”。

德國力士樂REXROTH液壓換向閥訂貨號和型號：

R983030827 4WH6D6X/-IN001

R900332764 H-4WH22E7X/

R900332083 H-4WH22G7X/

R900413674 H-4WH25E68/

力士樂REXROTH靜音系列外嚙合齒輪泵

AZPT

平臺 N

固定排量

規格 20 … 36

連續壓力達 250 bar

間歇壓力達 280 bar

優化了壓力脈動，從而降低了噪音排放和系統振動

大量生產情況下，也能保持恒定的高品質

使用壽命長

采用滑動軸承，適合重負荷應用

驅動軸符合 ISO 或 SAE 標準，以及客戶解決方案

管路油口：連接法蘭或螺紋

可以實現多臺泵的組合

力士樂REXROTH靜音系列外嚙合齒輪泵

AZPU

平臺 G

固定排量

規格 22 … 63

連續壓力達 250 bar

間歇壓力達 280 bar

優化了壓力脈動，從而降低了噪音排放和系統振動

大量生產情況下，也能保持恒定的高品質

使用壽命長

采用滑動軸承，適合重負荷應用

驅動軸符合 ISO 或 SAE 標準，以及客戶解決方案

管路油口：連接法蘭或螺紋

可以實現多臺泵的組合

力士樂REXROTH超靜音系列外嚙合齒輪泵

AZPJ

平臺 F

低噪音定量泵

規格 12 … 28

連續壓力達 250 bar

間歇壓力達 280 bar

優化了壓力脈動，從而降低了噪音排放和系統振動

由于頻率很低，所以噪音可以接受

大量生產情況下，也能保持恒定的高品質

使用壽命長

采用滑動軸承，適合重負荷應用

驅動軸符合 ISO 或 SAE 標準，以及客戶解決方案

管路油口：連接法蘭或螺紋

可以實現多臺泵的組合

基本信息

外嚙合齒輪泵的主要作用是將機械能（扭矩和轉速）轉變成液壓能（流量和壓力）。為了減少熱損失，力士樂的外嚙合齒輪裝置提供了非常高的效率。這種高效率是通過與壓力相關的間隙密封以及高精密的制造技術實現的。

力士樂外嚙合齒輪泵有四種機座大小：平臺 B、F、N 和 G。在一個平臺中通過不同的齒輪寬度實現不同排量。這些泵有標準，高性能，SILENCE和SILENCE PLUS版本。通過各種法蘭，軸，閥組件和多個泵組合，可以創建更多的設計變體。

與標準外嚙合齒輪泵相比，極低噪音的超靜音系列泵的固有噪音平均降低了 15 dB (A)，流量脈動也減少了 75％。

泵送原理

連續的齒面接觸降低了工作噪音：

非漸開線圓形齒廓，結合螺旋齒輪，形成了超靜音技術的核心部分?；诤愣X面接觸，幾近可以連續無聲地輸送液壓油。一開始就避免了由于齒面之間困油而產生噪音的可能性。

采用靜液壓軸承，確保了較長的使用壽命：超靜音系列的高性能和超長使用壽命得益于力士樂的專利解決方案：靜壓槽針對螺旋齒輪傳動期間產生的內部軸向力提供了無磨損的補償 - 即便在壓力高達 280 bar 時也是如此。

結構款式

外嚙合齒輪泵主要由安裝在軸承襯套中的齒輪對以及帶有前蓋和端蓋的殼體組成。

通常用軸密封件密封的傳動軸穿過前蓋。軸承力由滑動軸承吸收。它們專為高壓而設計，具有出色的緊急運行性能-尤其是在低速情況下。齒輪有7個齒。這使流速脈動和噪音輻射保持較低。壓力室的密封件取決于工作壓力。這樣可實現高效率。在齒腔中產生的工作壓力在特別設計的壓力場中被導向軸承襯套的外部，從而將它們緊緊地壓在齒輪上。施加的壓力場受到特殊密封件的限制。通過根據壓力在齒輪和殼體之間設置的小間隙來確保齒輪到殼體的圓周上的密封件。

力士樂REXROTH可調節的先導式葉片泵

PV7...C/D/N/W

規格 14 … 150

組件系列 1X

大工作壓力 160 bar

大流量 270 l/min

可變排量

低工作噪音

流體動力潤滑的滑動軸承延長了軸承的使用壽命

壓力和流量的閉環控制可能性

低滯后

極低的開機控制時間和停機控制時間

符合 ISO 3019-2 的緊固件尺寸

符合 ISO 6162-1 和 ISO 228-1 的連接尺寸

適用于 HLP、HETG、HEES 和 HFD-U 液壓油

PV7 系列標準單泵可相互組合成組合泵，也可與內齒輪泵、外齒輪泵、軸向柱塞泵和徑向柱塞泵組合。

用于連續運行中對容積流量的要求可變、保壓功能百分比較高的驅動器，如：

機床

靜液壓軸承

恒壓系統

PV7... 型號葉片泵的可調節排量有助于實現低脈動流量并可在下行控制過程中達到非常高的重復精度和低壓力峰值，這些均得益于其特殊設計。通過調整高度調節螺釘實現噪音優化，從而降低工作噪音。流體動力潤滑的滑動軸承確保長久使用壽命。排液器的軸向補償可實現佳的容積效率。

功能，橫截面

型號 PV7 的液壓泵是具有可變排量的葉片泵。

基本上由殼體、轉子、葉片、定子環、壓力控制器和容量調節螺釘組成。

圓形定子環 由小型往復式控制活塞和大型往復式控制活塞支撐。環的第三個支撐點是高度調節螺釘。

驅動轉子在定子環 中旋轉。在離心力的作用下，轉子 中的導向葉片 貼緊定子環 的內滑動面。

吸油和排油過程

運輸液壓油的必要元件由葉片、轉子、定子環 和控制板組成。

為保護調試過程中的泵功能，定子環 由位于大驅動柱塞后的彈簧支持，保持其偏心位置（排液器位置）。

轉子 旋轉時元件容積增加，且元件通過吸油通道填充液壓油。達到大元件容積后，元件將與吸油側分離。如果轉子 進一步旋轉，則會建立與壓力側的連接，元件將會減少液壓油并通過壓力通道將其壓入系統中。

調節

隨著壓力在系統中積聚，小型控制柱塞的后側始終通過通道向系統壓力加壓。

在排放位置，大型控制柱塞的后側也通過控制閥芯中的鉆孔向系統壓力加壓。具有較大面積的控制活塞將定子環 保持在其偏心位置。

泵以低于壓力控制器上設定的零行程壓力的壓力排出液壓油。

控制閥芯由彈簧保持在某一位置。

下行控制

如果產生自產品壓力 x 面積的力 FP 超過了彈簧的反作用力 FF，調節器閥芯則會向彈簧偏移。因此，位于大驅動柱塞后的腔體將與油箱連接，從而進行卸載。

連續受到系統壓力作用而被加壓的小驅動柱塞會將定子環 移至幾乎接近中心位置。泵保持壓力不變，流量降至零且泄漏被取代。

液壓油的功率損耗和熱量即可保持為小。

特性曲線 qV-p 保持垂直，且在設置不同壓力值時平行移動。

行程內控制

當系統中壓力降至所設零行程壓力以下時，彈簧會將控制閥芯推回其原位置。

再次對大控制活塞進行加壓，并將定子環 移至偏心位置。泵再次開始排油。

德國力士樂REXROTH葉片泵訂貨號和型號：

R900580381 PV7-1A/10-14RE01MC0-16

R900534143 PV7-1A/10-20RE01MC0-10

R900580382 PV7-1A/16-20RE01MC0-16

R900533582 PV7-1A/16-30RE01MC0-08

R900580383 PV7-1X/25-30RE01MC0-16

R900534508 PV7-1A/25-45RE01MC0-08

R900580384 PV7-1A/40-45RE37MC0-16

力士樂REXROTH直控式變量葉片泵

PV7...A

機座大小 06, 20

規格 10 … 25

組件系列 1X, 2X

大工作壓力 100 bar

大排量 25 cm3

大流量 36 l/min

極短的調節時間

低工作噪音

安裝和連接尺寸符合 VDMA 24560/1 和 ISO 3019-2

高效

使用壽命長

可變排量

型號 PV7...A 的液壓泵是具有可調節排量的直動式葉片泵。

基本上由殼體、蓋板、轉子、葉片、定子環、壓縮彈簧、螺釘 和控制板組成。

為限制大流量，該泵配有螺釘。

驅動轉子 在定子環中旋轉。在離心力的作用下，轉子 中的導向葉片 貼緊定子環的內滑動面。

吸油和排油過程

運輸液壓油所需的元件由葉片、轉子、定子、控制板和蓋板 組成。

轉子 旋轉時元件容積增加，且元件通過吸油通道填充液壓油。達到大元件容積后，元件將與吸油側分離。

如果轉子 進一步旋轉，則會建立與壓力側的連接，元件將會減少液壓油并通過壓力通道將其排出到系統中。

壓力控制

定子環由彈簧固定在初始偏心位置。系統中所需的大工作壓力是在調節螺釘 處通過彈簧設定。

因工作阻力而累積的壓力與彈簧力相反，作用于定子環內滑動面的壓力側。

如果已達到與設定的彈簧力相一致的壓力，則會向零位置方向推動定子環，使其離開偏心位置。流量確定為剛移除的設定值。若達到了彈簧處設定的峰值壓力，則泵幾乎會將流量控制為零。保持工作壓力，僅更換泄漏位置。這樣，液壓油的功率損耗和熱量即可保持為小。

PV7- 型號葉片泵的可調節排量有助于實現低脈動流量并可在下行控制過程中達到非常高的重復精度和低壓力峰值，這些均得益于其特殊設計。通過調整高度調節螺釘實現噪音優化，從而降低工作噪音。流體動力潤滑的滑動軸承確保長久使用壽命。

德國力士樂REXROTH葉片泵訂貨號和型號：

R900561857 PV7-1X/06-10RA01MA0-05

R900563233 PV7-1X/06-10RA01MA0-10

R900919237 PV7-1X/06-14RA01MA0-07

R900950953 PV7-2X/20-20RA01MA0-10

R900950954 PV7-2X/20-25RA01MA0-05

R900950955 PV7-2X/20-25RA01MA0-10

力士樂REXROTH固定排量葉片泵

PVV

機座大小 1, 2, 4, 5

規格 18 … 193

組件系列 1X

大工作壓力 210 bar

大排量 193.4 cm3

大流量 285 l/min

固定排量

軸的液壓卸荷可延長軸承壽命

由于液壓卸載葉片導致的低磨損

低工作噪音

具備可更換式泵插件，便于維修

高效

可以選擇壓力油口的位置

順時針或逆時針驅動旋轉方向

傳動軸可選柱形軸或花鍵軸

雙泵

非常緊湊的結構

壓力油口位置可單獨進行選擇

型號 PVV 的液壓泵是具有恒定排量的葉片泵。在定子環 中運轉的轉子 位于傳動軸 的齒廓上。轉子所在的槽能夠容納在轉子旋轉產生的離心力作用下貼緊定子環內表面的葉片。排液器室側面由控制板密封。由于定子環的雙偏心設計，因此，在所有情況下，在兩個吸油腔體的反向存在兩個壓力腔，用于進行軸的液壓卸載。因此，其僅須傳遞扭矩。葉片在通路中通過吸油范圍進行部分卸載。此類卸載產生的磨損影響小，且確保高效。通過簡單拆除蓋板，可在無需自鐘形罩上拆除殼體 的情況下，拆除泵插件（包括轉子、葉片、定子環和控制板）。這樣可以實現對泵的快速維護和修理。

通過在一個萬向節軸上安裝兩個泵安裝套件來形成雙泵。油入口通過位于中心殼體的一個聯合吸油口實現。油出口分別由兩個泵安裝套件實現。對于前部泵安裝套件，壓力油口位于法蘭殼體內；對于背部泵安裝套件，壓力油口位于蓋板內。大型泵安裝套件始終位于法蘭殼體側。機座大小相同的泵安裝套件不能用作雙泵。

德國力士樂REXROTH葉片泵訂貨號和型號：

R900940633 PVV1-1X/018RA15UMB

R900947492 PVV2-1X/045RA15UVB

R900940587 PVV21-1X/040-018RA15DDMB

R900940260 PVV1-1X/027RJ15UMB

R900935466 PVV2-1X/068RA15DMB

R900941691 PVV2-1X/068RJ15DMB

力士樂REXROTH固定排量葉片泵

PVQ

機座大小 1, 2, 4, 5

規格 18 … 193

組件系列 1X

大工作壓力 210 bar

大排量 193.4 cm3

大流量 285 l/min

固定排量

軸的液壓卸荷可延長軸承壽命

由于液壓卸載葉片導致的低磨損

低工作噪音

具備可更換式泵插件，便于維修

高效

可以選擇壓力油口的位置

順時針或逆時針驅動旋轉方向

傳動軸可選柱形軸或花鍵軸

雙泵

非常緊湊的結構

壓力油口位置可單獨進行選擇

型號 PVQ 的液壓泵是具有恒定排量的葉片泵。在定子環 中運轉的轉子 位于傳動軸 的齒廓上。轉子所在的槽能夠容納在轉子旋轉產生的離心力作用下貼緊定子環內表面的葉片。排液器室側面由控制板密封。由于定子環的雙偏心設計，因此，在所有情況下，在兩個吸油腔體的反向存在兩個壓力腔，用于進行軸的液壓卸載。因此，其僅須傳遞扭矩。葉片在通路中通過吸油范圍進行部分卸載。此類卸載產生的磨損影響小，且確保高效。通過簡單拆除蓋板，可在無需自鐘形罩上拆除殼體 的情況下，拆除泵插件（包括轉子、葉片、定子環和控制板）。這樣可以實現對泵的快速維護和修理。在結構設計方面，型號 PVQ 尤其適用于行走機械應用?？刂瓢宓奶厥庠O計實現對轉子熱膨脹的補償并可完美應對壓力突變。由于控制板分為彈性盤 和蓋板，因此形成背壓腔，用于抵消排液器中的壓力。這樣可確保轉子和彈性盤之間的完美作用，從而實現佳容積效率。

通過在一個萬向節軸上安裝兩個泵安裝套件來形成雙泵。油入口通過位于中心殼體的一個聯合吸油口實現。油出口分別由兩個泵安裝套件實現。對于前部泵安裝套件，壓力油口位于法蘭殼體內；對于背部泵安裝套件，壓力油口位于蓋板內。大型泵安裝套件始終位于法蘭殼體側。機座大小相同的泵安裝套件不能用作雙泵。

德國力士樂REXROTH葉片泵訂貨號和型號：

R901061921 PVQ2-1X/045RA15UVB

REXROTH液壓閥4WH6D6X/-IN001
