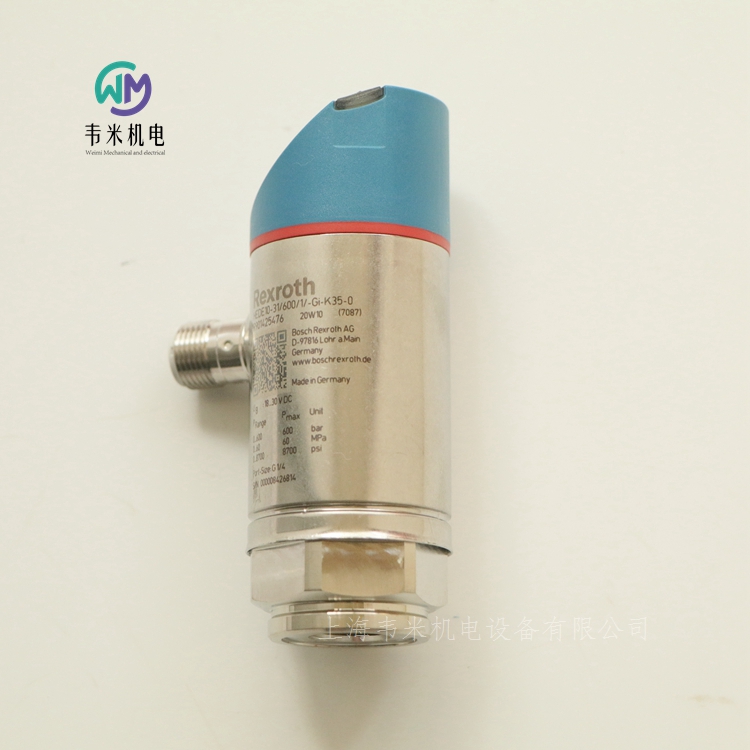

REXROTH電子壓力開關HEDE10-31/600/1/-GI-K35-0，購買進口液壓、氣動、自動化控制工業配件，認準“上海韋米機電設備有限公司”，10年老店，產品圖片實物拍攝，保證原裝產品，品質保障，售后無憂，批量零售，價格優惠，常用產品現貨供應。歡迎新老客戶咨詢采購！

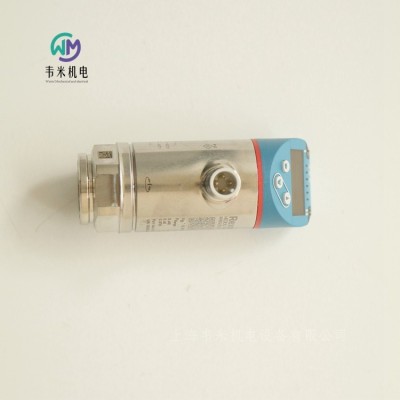

力士樂REXROTH電子壓力開關

型號 HEDE10

組件系列 3X

工作壓力 600 bar

EDE10-31/400/1/-GI-K35-0

HEDE10=液壓-電氣壓力開關

3X=組件系列 30 … 39（30 … 39：安裝和連接尺寸不變）

400=壓力等級400bar

1=1 個轉換輸出和 1 個模擬量輸出

GI=內螺紋 G1/4

K35=不帶連接插頭；連接頭 M12 符合 DIN EN 61076-2-101，不帶電纜，帶 M12 接頭，編碼 A

0=不帶密封件（帶內螺紋）

一般信息

重量 kg 0.26

安裝位置 任意

環境溫度范圍 °C -25 ... +80

存儲溫度范圍 °C -40 ... +100

按照 DIN EN 60068-2-6:1996-05 進行正弦試驗 10...2000 Hz，大 20 g，10 個雙周期

按照 DIN EN 60068-2-27:1995-03 進行運輸沖擊試驗 半正弦 50 g/11 ms，正方向 3 次， 負方向 3 次（總計 18 次單個沖擊）

按照 DIN EN 60068-2-64 進行噪音測試：1995-08 20...2000 Hz，10 gRMS，24 h

符合性

CE

DIN EN 60947-1:2007/A1:2011 / A2:2014

DIN EN 60947-5-1：2004/A1:2009

DIN EN 61058-1：2002/A2:2008

DIN EN 60529:1991/A2:2013

UL

UL 508 第 17 版，文件編號：E223220（ 350 bar）

符合 DIN EN 60529 的防護等級 IP65/IP67，已安裝并裝配了連接插頭

符合 EN 50178 的防護等級 III

液壓油溫度范圍 （在壓力開關的工作口處）-25 … +80°C

粘度范圍 10 … 800mm2/s

液壓油的大允許污染度；清潔度等級符合 ISO 4406 (c) 等級 20/18/15

電氣

電氣連接 M12 連接插頭，鍍金觸點

輸入變量

電源電壓 UB 18 至 30 VDC

電流消耗 I < 50 mA

絕緣電阻 mΩ >100 (500 VDC)

輸出參數

模擬量輸出

電流承載能力 U 0 ...10 VDC（小負載 2000 Ω）

電壓 I 4 ...20 mA（大負載 (UB – 10) x 50 Ω）

上升時間（10 至 90 %） t 3 ms

轉換輸出

輸出功能 常開觸點/常閉觸點可編程

電流承載能力 I 150；200 (...60 °C)；250 (...40 °C) mA

電壓降 U < 2.5 V 短路保護定時

抗過載 是

切換頻率 f ≤ 170 Hz

準確度/型號

特性曲線誤差 （符合端點設置 DIN16086）< ±0.5%

公稱溫度范圍中的溫度系數

零電位的大 TK 0.2 %/10 k

范圍內的大 TK 0.2 %/10 k

滯環 < ± 0.25%

轉換點準確度 < ± 0.5%

重復精度 0.1%

編程選項 滯環/窗口；常開觸點/常閉觸點；激活，停用延遲；衰減；指示裝置/診斷輸出

在參考條件下長期漂移（6 個月） 0.05 %

EMC

EN 61000-4-2 ESD kV 4/8

EN 61000-4-3 射頻電磁波抗干擾檢測 V/m 10

EN 61000-4-4 電性快速脈沖群抗干擾檢測 kV 2

EN 61000-4-5 浪涌雷擊測試 kV 1

EN 61000-4-6 傳導抗干擾檢測 V 10

反應時間

準備延時 s 0.3

短反應時間轉換輸出 ms < 3

可調節延時 dS、dr s 0...50

衰減轉換輸出 (dAP) s 0...4

衰減模擬輸出 (dAA) s 0...4

上升時間模擬輸出 ms < 3

小轉換周期 1 億/5 千萬（壓力等級 600 bar 時）

IO-link 設備

傳輸類型 COM2 (38.4 kBaud)

IO-link 修訂版本 1.1

SDCI 標準 IEC 61131-9

簡介 智能傳感器：過程數據變量； 設備標識，設備診斷

SIO 模式 是

所需的主接口等級 A

過程數據（模擬） 1

過程數據（二進制） 2

短過程周期時間 t ms 2.3

顯示

指示裝置 3 x 綠色 LED（bar、psi、MPa）

切換狀態 2 x 黃色 LED

測量值 4 位字母數字顯示/交替顯示 （紅色和綠色）

力士樂REXROTH電子壓力開關訂貨號和型號：

R901425475 HEDE10-31/400/1/-GI-K35-0

R901425476 HEDE10-31/600/1/-GI-K35-0

帶電磁啟動的直動式方向滑閥

5-.WE

5 腔型號

規格 10

組件系列 5X

大工作壓力 420 bar

大流量 150 l/min

三位四通、二位四通或二位三通型號

油口安裝面符合 ISO 4401-05-04-0-05

高功率線圈，可選旋轉 90°

電氣連接作為單個連接

可選擇與 PWM 連接器（快速切換放大器，節能）搭配使用

輔助操縱裝置，可選

閥芯位置監控，可選

當電壓 > 50 VAC 或 > 75VDC 時，CE 符合性符合低電壓指令 2006/95/EC

通過 UR 認證 UL 429 的電磁線圈

通過 CSA C22.2  139-10 認證，可選

5-.WE 型 5 腔體方向閥是切換時間增加的電磁線圈操作方向滑閥。該閥控制流體的啟動、停止和方向。這些方向閥的基本構成為殼體、一個或兩個電子線圈、控制閥芯和復位彈簧。

在斷電情況下，控制閥芯由復位彈簧固定在中心位置或初始位置（不帶彈簧“O”的閥除外）。

當濕式插腳電子線圈通電時，控制閥芯從靜止位置移至所需的終端位置。這樣就可以根據所選符號釋放所需流向。

在關閉電子線圈后，控制閥芯將被推回至中心位置或初始位置（帶“OF”器的閥和不帶彈簧類型“O”的閥除外）。

手動應急操作允許在不給線圈通電的情況下手動切換閥。

要確保正常運行，請確保將線圈的壓力腔注滿液壓油。

節流插件

在通道 P、A、B 或 T 中使用節流插件時，閥處的流阻會增加。根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，將需要使用節流插件。

不帶彈簧復位“O” （僅可使用符號 A、C 和 D）

這種型號為帶 2 個閥芯位置和 2 個電子線圈且 不帶 器的方向閥。在控制閥芯處不帶彈簧復位的閥在斷電狀態下無確定的初始位置。

不帶彈簧復位，帶器“OF” （僅可使用符號 A、C 和 D）

這種型號為帶 2 個閥芯位置和 2 個電子線圈 且帶 器的方向閥。器用于將控制閥芯鎖定在相關的閥芯位置。因此，在操作過程中，無需向電子線圈持續施加電流，這樣有助于節能操作。

注意：

如果閥門帶有器，油箱管路中兩個或多個閥門的壓力峰值可能造成意外的控制閥芯運動！因此我們建議提供單獨的回油管路或在油箱管路中安裝單向閥。

影響切換時間

使用 5-.WE 型的 5 腔體方向閥，通過節流螺釘“C”或所選的“A0.”節流孔，可以將切換時間延遲到 100 ms 甚至更久。在此連接中，切換時間與壓力、流量以及粘度相關，具體取決于安裝情況。通過在兩個彈簧腔之間的連接通道內進行限制（節流或節流孔），切換時間將受到影響。在切換過程中，連接通道內的液體容積將由一個彈簧腔排放至另一個彈簧腔。

T 通道與彈簧腔分開以實現軟切換。

注意！

僅當調節主軸需要比螺母高出多 3 mm時將其旋出。

力士樂REXROTH帶電磁啟動的直動式方向滑閥

WE 6…B..XD

規格 6

組件系列 6X

大工作壓力 315 bar

大流量 60 l/min

應用領域符合防爆指令 2014/34/EU：I M2；II 2G

應用領域符合技術規則 EAC TR CU 012/2011：I M2；II 2G

閥防爆保護類型：

– Ex h I Mb X 符合 EN 80079-38

– Ex h IIC T4 Gb X 符合 EN 80079-36

閥線圈防爆保護類型：

– Ex db I Mb 符合 EN 60079-1

– Ex db IIC T4 Gb 符合 EN 60079-1

電磁線圈經過 IECEx 認證

三位四通、二位四通或二位三通型號

預期在潛在爆炸性環境中使用，

油口安裝面符合 ISO 4401-03-02-0-05

帶濕式插腳的直流線圈

帶單個連接和電纜束線圈的電氣連接

帶手動應急操作

WE 型方向閥是電磁線圈操作式方向滑閥。該閥控制流體的啟動、停止和方向。

該方向閥的基本構成為外殼、一個或兩個線圈、控制閥芯以及一個或兩個復位彈簧。

在非操作狀態下，控制閥芯通過復位彈簧保持在中心位置或初始位置（脈沖閥芯除外）。通過濕式插腳線圈操作控制閥芯。

液壓系統必須正確通風，以確保能夠發揮正常功能。

線圈的力通過沖桿作用在控制閥芯上，并將其從靜止位置推到所需的終位置。這會釋放所需的流向 P → A 和 B → T 或 P → B 和 A → T。

線圈斷電后，控制閥芯由復位彈簧推回到靜止位置。

手動應急操作可在線圈不通電的情況下移動控制閥芯。

不帶彈簧復位 "O"（僅適用于符號 A、C 和 D）

這種型號為帶兩個切換位置和兩個磁鐵且不帶器的方向閥。在斷電狀態下不存在定義的開關位置。

不帶彈簧復位，帶器 "OF"（脈沖閥芯，僅適用于符號 A、C 和 D）

這種型號為帶兩個切換位置、兩個磁鐵和一個器的方向閥。以此，兩個切換位置交替固定并且可以消除磁鐵的激勵。

注意：

由于設計方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用時間的增加而增加。

力士樂REXROTH電磁操作的二位二通、二位三通和二位四通方向座閥

M-.SED6

規格 6

組件系列 1X

大工作壓力 350 bar

大流量 25 l/min

特點

電磁操作的直動式方向座閥

油口安裝面符合 DIN 24340 形式 A（不帶孔）

油口安裝面符合 ISO 4401-03-02-0-05（帶孔）

安全切換，也能夠承受壓力下的較長停機時間

帶可拆卸線圈的濕式插腳直流線圈（若為交流電源則必須裝有整流器）

電磁線圈可旋轉 90°

更換線圈時，不必打開耐壓密閉腔體

電氣連接作為單個連接

帶隱藏的手動應急控制，可選

位置感應開關（無觸點）

產品說明

二位四通方向座閥

二位二通和二位三通方向座閥

M-.SED 型號的方向閥是電磁操作的直動式方向座閥。該閥控制流體的啟動、停止和方向，主要由殼體、線圈、閥座和以及閉合元件組成。

手動應急操作允許在不給線圈通電的情況下切換閥。

基本原理 （二位三通方向座閥）

閥的初始位置（常開“UK”或常閉“CK”）由彈簧的布置情況決定。閉合元件后的腔體連接到油口 P，并且與油口 T 密封隔開。因此，閥門根據啟動力（線圈和彈簧）進行壓力補償。

通過特殊的閉合元件，油口 P、A 和 T 可加載大工作壓力 (350 bar)，并且流體可流向兩個方向（請參閱符號）！

在初始位置，閉合元件由彈簧壓入閥座，在閥芯位置，它由線圈 壓入閥座。因此，流體被堵塞。

通過二位二通方向座閥，回油口在內部關閉。

二位四通方向座閥

二位二通和二位三通方向座閥

通過二位三通方向座閥下方稱為 Plus-1 板的疊加閥板，可實現二位四通方向座閥的功能。

Plus-1 板的功能

初始位置：

不操作主閥。彈簧將閉合元件保持在閥座 上。油口 P 被堵塞，油口 A 連接到油口 T?？刂朴吐愤B接 A 和控制閥芯的較大區域，因而可卸載至油箱。通過 P 施加的壓力會將滾珠推到閥座上。因此，P 連接到 B，并且 A 連接到 T。

過渡位置：

啟動主閥后，閉合元件克服彈簧移動，并且被壓入閥座。在此期間，將堵塞油口 T，而將 P、A 和 B 短暫連接在一起。

切換位置：

P 連接到 A。由于泵壓力經由 A 作用在控制閥芯的較大區域上，滾珠被壓入閥座。因此，B 連接到 T，P 連接到 A。Plus-1 板中的滾珠具有“閥芯正遮蓋”。

注意！

當使用差動液壓缸時，為避免過壓，必須將液壓缸的環形區域連在 A 處。

節流插件

根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，就需要使用節流插件。

示例：

蓄能器工作，

作為先導控制閥與內部先導控制液壓油分流結合使用。

二位二通和二位三通方向座閥

節流插件插入到座閥的油口 P 中。

二位四通方向座閥

節流插件插入到 Plus-1 板的油口 P 中

單向閥插件

單向閥插件允許流體從 P 自由流向 A，并能夠無泄漏阻止從 A 到 P 的流動。

二位二通和二位三通方向座閥

單向閥插件插入到座閥的油口 P 中。

二位四通方向座閥

單向閥插件插入到 Plus-1 板的油口 P 中。

德國力士樂REXROTH電磁閥座訂貨號和型號：

R900224526 M-3SED6CK13/350CG24N9K4/V

R900052392 M-3SED6CK1X/350CG24N9K4

R900052621 M-3SED6UK14/350CG24N9K4

R900052621 M-3SED6UK13/350CG24N9K4

力士樂REXROTH電磁操作的二位三通和二位四通方向座閥

M-.SED 10

規格 10

組件系列 1X

大工作壓力 350 bar

大流量 40 l/min

特點

電磁操作的直動式方向座閥

底板（單獨訂購）

已堵塞的連接為密閉狀態

在壓力作用下長期閑置后仍能安全地開關

帶可拆卸線圈的濕式插腳直流線圈（若為交流電源則必須裝有整流器）

電磁線圈可旋轉 90°

更換線圈時，不必打開耐壓密閉腔體

電氣連接作為單個連接

帶隱藏的手動應急控制，可選

位置感應開關和接近傳感器（無觸點）

二位三通方向座閥

M-.SED 型號的方向閥是電磁操作的直動式方向座閥。該閥控制流體的啟動、停止和方向，主要由殼體、線圈、閥座 和 以及閉合元件組成。

手動應急操作允許在不給線圈通電的情況下切換閥。

基本原理

閥的初始位置（常開“UK”或常閉“CK”）由彈簧的布置情況決定。閉合元件后的腔體連接到油口 P，并且與油口 T 密封隔開。

因此，閥門根據啟動力（線圈和彈簧）進行壓力補償。

通過特殊的閉合元件，油口 P、A 和 T 可加載大工作壓力 (350 bar)，并且流體可流向兩個方向（請參閱符號）！

在初始位置，閉合元件由彈簧壓入閥座，在閥芯位置，它由線圈 壓入閥座。流體可以無泄漏地阻塞。

通過二位三通方向座閥下方稱為 Plus-1 板的疊加閥板，可實現二位四通方向座閥的功能。

Plus-1 板的功能

初始位置：

不操作主閥。彈簧將閉合元件保持在閥座 上。油口 P 被堵塞，油口 A 連接到油口 T。除此之外，一條控制油路連接 A 和控制閥芯的較大區域，因而可卸載至油箱。通過 P 施加的壓力會將滾珠推到閥座上?，F在，P 連接到 B，并且 A 連接到 T。

過渡位置：

啟動主閥后，閉合元件克服彈簧移動，并且被壓入閥座。在此期間，將堵塞油口 T，而將 P、A 和 B 短暫連接在一起。

切換位置：

P 連接到 A。由于泵壓力經由 A 作用在控制閥芯的較大區域上，滾珠被壓入閥座。因此，B 連接到 T，P 連接到 A。Plus-1 板中的滾珠具有“閥芯正遮蓋”。

二位四通方向座閥

M-.SED 型號的方向閥是電磁操作的直動式方向座閥。該閥控制流體的啟動、停止和方向，主要由殼體、線圈、閥座 和 以及閉合元件組成。

手動應急操作允許在不給線圈通電的情況下切換閥。

基本原理

閥的初始位置（常開“UK”或常閉“CK”）由彈簧的布置情況決定。閉合元件后的腔體連接到油口 P，并且與油口 T 密封隔開。

因此，閥門根據啟動力（線圈和彈簧）進行壓力補償。

通過特殊的閉合元件，油口 P、A 和 T 可加載大工作壓力 (350 bar)，并且流體可流向兩個方向（請參閱符號）！

在初始位置，閉合元件由彈簧壓入閥座，在閥芯位置，它由線圈 壓入閥座。流體可以無泄漏地阻塞。

通過二位三通方向座閥下方稱為 Plus-1 板的疊加閥板，可實現二位四通方向座閥的功能。

Plus-1 板的功能

初始位置：

不操作主閥。彈簧將閉合元件保持在閥座 上。油口 P 被堵塞，油口 A 連接到油口 T。除此之外，一條控制油路連接 A 和控制閥芯的較大區域，因而可卸載至油箱。通過 P 施加的壓力會將滾珠推到閥座上?，F在，P 連接到 B，并且 A 連接到 T。

過渡位置：

啟動主閥后，閉合元件克服彈簧移動，并且被壓入閥座。在此期間，將堵塞油口 T，而將 P、A 和 B 短暫連接在一起。

切換位置：

P 連接到 A。由于泵壓力經由 A 作用在控制閥芯的較大區域上，滾珠被壓入閥座。因此，B 連接到 T，P 連接到 A。Plus-1 板中的滾珠具有“閥芯正遮蓋”。

注意！

當使用差動液壓缸時，為避免過壓，必須將液壓缸的環形區域連在 A 處。

節流插件

根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，就需要使用節流插件。

示例：

蓄能器工作，

作為先導控制閥與內部先導控制液壓油分流結合使用。

二位三通方向座閥

節流插件插入到座閥的油口 P 中。

二位四通方向座閥

節流插件插入到 Plus-1 板的油口 P 中

單向閥插件

單向閥插件允許流體從 P 自由流向 A，并能夠無泄漏阻止從 A 到 P 的流動。

二位三通方向座閥

單向閥插件插入到座閥的油口 P 中。

二位四通方向座閥

單向閥插件插入到 Plus-1 板的油口 P 中。

可依照閥芯符號以及的工作壓力和流量使用座閥。

為確保安全運行，必須注意以下內容：

座閥具有閥芯負遮蓋，即在切換過程中，會產生油泄漏。然而，此過程在很短時間內即可完成，因此在幾乎所有使用情況下都無關緊要。

不得超過的大流量（如果適用，可以使用節流插件來限制流量，請參閱功能說明）！

Plus-1 板：

當使用 Plus-1 板（二位四通方向控制功能）時，要遵守以下工作值：p小 = 8 bar, qV > 3 l/min。

可根據任務明確油口 P、A、B 和 T。不得隨意對其進行交換或關閉！

必須始終連接油口 T。

請遵守壓力等級和壓力分配！

僅允許流體沿箭頭方向流動！

德國力士樂REXROTH電磁閥座訂貨號和型號：

R900086685 M-3SED10CK13/350CG24N9K4

力士樂REXROTH換向座閥，直動式，帶電磁鐵操縱

M-.SEW 6

規格 6

組件系列 3X

大工作壓力 420 / 630 bar

大流量 25 l/min

特點

二位二通、二位三通或二位四通型號

油口安裝面符合 DIN 24340 形式 A

油口安裝面符合 ISO 4401-03-02-0-05

帶可拆卸線圈的氣隙直流線圈

電磁線圈可旋轉 90°

更換線圈時，不必打開耐壓密閉腔體

電氣連接作為單個連接

輔助操縱裝置，可選

位置感應開關和接近傳感器（無觸點）

二位二通和二位三通方向座閥

SEW 型號的方向閥是電磁操作的方向座閥。該閥控制流體的啟動、停止和方向。

該閥主要由殼體、線圈、強化的閥系統以及閉合元件滾珠/閥芯組成。

基本原理

在初始位置，滾珠/閥芯由彈簧壓入閥座，在切換位置，它由線圈 壓入閥座。線圈 的力通過斜手柄和滾珠 施加到兩側密封的驅動推桿上。兩個密封元件之間的腔體連接到油口 P。因此，閥系統根據起動力（線圈或復位彈簧）進行壓力補償。因此，可在不超過 630 bar 的情況下使用閥門。

注意！

二位三通方向座閥具有“閥芯負遮蓋”。因此，必須始終連接油口 T。這意味著，在切換過程中（從一個閥座開始打開到另一個閥座關閉）油口 P–A–T 相互連接。然而，此過程在很短時間內即可完成，因此在幾乎所有使用情況下都無關緊要。

手動應急操作允許在不給線圈通電的情況下切換閥。

要確保不超過的 大流量！如果適用，可插入 用于流量限制的節流插件。

二位四通方向座閥

通過二位三通方向座閥下方稱為 Plus-1 板的疊加閥板，可實現二位四通方向座閥的功能。

Plus-1 板的功能

初始位置：

不操作主閥。彈簧將滾珠保持在閥座 上。油口 P 被堵塞，油口 A 連接到油口 T。除此之外，一條控制油路連接 A 和控制閥芯 的較大區域，因而可卸載至油箱。通過 P 施加的壓力會將滾珠推到閥座上。現在，P 連接到 B，并且 A 連接到 T。

過渡位置：

啟動主閥時，閥芯克服彈簧移動并被壓入閥座。在此期間，將堵塞油口 T，而將 P、A 和 B 短暫連接在一起。

切換位置：

P 連接到 A。由于泵壓力經由 A 作用在控制閥芯 的較大區域上，滾珠被壓入閥座。因此，B 連接到 T，P 連接到 A。Plus-1 板中的滾珠具有“閥芯正遮蓋”。

注意！

如果差動液壓缸的環形區域未連接至油口 A，在切換過程中油口 B 將由于過壓而產生一個壓力峰值。壓力峰值有可能超過大工作壓力的允許限值。

節流插件

根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，將需要使用節流插件。

示例：

蓄能器工作，

作為先導控制閥與內部先導控制液壓油分流結合使用。

二位二通和二位三通方向座閥

節流插件插入到座閥的油口 P 中。

二位四通方向座閥 （參閱功能說明）

節流插件插入到 Plus-1 板的油口 P 中。

單向閥插件

單向閥插件允許流體從 P 自由流向 A，并能夠無泄漏阻止從 A 到 P 的流動。

二位二通和二位三通方向座閥 （參閱功能說明）

單向閥插件插入到座閥的油口 P 中。

二位四通方向座閥 （參閱功能說明）

單向閥插件插入到 Plus-1 板的油口 P 中。

可依照閥芯符號以及的工作壓力和流量使用座閥（請參閱性能限制）。

為確保安全運行，必須注意以下內容：

為了對閥進行安全切換和/或將其保持在閥芯位置，壓力必須為 pP ≥ pA ≥ pT （出于設計原因）。

座閥具有閥芯負遮蓋，即在切換過程中，會產生油泄漏。然而，此過程在很短時間內即可完成，因此在幾乎所有使用情況下都無關緊要。

不得超過的大流量（如有必要，可以使用節流插件來限制流量）！

Plus-1 板：

當使用 Plus-1 板（二位四通方向控制功能）時，要遵守以下較低的工作值： p小 = 8 bar； qV > 3 l/min。

可根據任務明確油口 P、A、B 和 T。不得隨意對其進行交換或關閉！

對于三通和四通閥芯位置，必須始終連接油口 T。

請遵守壓力等級和壓力分配！

德國力士樂REXROTH電磁球閥訂貨號和型號：

R900566273 M-3SEW6C37/420MG24N9K4

R901290869 M-3SEW6C36/420MG24N9Z2/B08VSO865

R901290869 M-3SEW6C37/420MG24N9Z2/B08VSO865

R900566279 M-3SEW6C37/630MG24N9K4

R900566289 M-3SEW6U38/630MG24N9K4

R900566283 M-3SEW6U36/420MG24N9K4

R900566283 M-3SEW6U37/420MG24N9K4

R900570174 M-3SEW6U36/420MG24N9K4/V

R900570174 M-3SEW6U37/420MG24N9K4/V

R900566289 M-3SEW6U37/630MG24N9K4

力士樂REXROTH電磁操作的二位三通和二位四通方向座閥

M-.SEW 10

R900054399 M-3SEW10C15/420MG24N9K4/P

規格 10

組件系列 1X

大工作壓力 420 / 630 bar

大流量 40 l/min

特點

電磁操作的直動式方向座閥

油口安裝面符合 ISO 4401-05-04-0-05

被截止的接口無泄漏密封

在壓力作用下長期閑置后仍能安全地開關

帶可拆卸線圈的氣隙直流線圈（若為交流電源則必須裝有整流器）

電磁線圈可旋轉 90°

電氣連接作為單個連接

帶隱藏的手動應急控制，可選

位置感應開關（無觸點），可選

二位三通方向座閥

M-.SEW 型號的方向閥是電磁操作的方向座閥。該閥控制流體的啟動、停止和方向。

它主要由殼體、線圈、強化的閥系統以及閉合元件閥芯組成。

基本原理

在初始位置，控制閥芯由彈簧壓入閥座，在閥芯位置，由線圈 壓入閥座。線圈 的力通過斜手柄和滾珠 施加到兩側密封的閥芯上。兩個密封元件之間的腔體連接到油口 P。因此，閥系統根據起動力（線圈或復位彈簧）進行壓力補償。因此，可在不超過 630 bar 的情況下使用閥門。

注意！

二位三通方向座閥具有“閥芯負遮蓋”。因此，必須始終連接油口 T。這意味著，在切換過程中（從一個閥座開始打開到另一個閥座關閉）油口 P–A–T 相互連接。然而，此過程在這段時間內即可完成，在幾乎所有應用中都無關緊要。

手動應急操作允許在不給線圈通電的情況下切換閥。

注意！

要確保不超過的大流量！如果適用，可插入節流插件來限制流量（請參閱功能說明）。

二位四通方向座閥

通過位于二位三通方向座閥下方稱為“Plus-1 板”的疊加閥板，可實現二位四通方向座閥的功能。

Plus-1 板的功能：

初始位置

不操作主閥。彈簧將滾珠保持在閥座 上。油口 P 被堵塞，油口 A 連接到油口 T。除此之外，一條控制油路連接 A 和控制閥芯 的較大區域，因而可卸載至油箱。通過 P 施加的壓力會將滾珠推到閥座上?，F在，P 連接到 B，并且 A 連接到 T。

過渡位置：

啟動主閥時，閥芯克服彈簧移動并被壓入閥座。在此期間，將堵塞油口 T，而將 P、A 和 B 短暫連接在一起。

閥芯位置：

P 連接到 A。由于泵壓力經由 A 作用在控制閥芯 的較大區域上，滾珠被壓入閥座。因此，B 連接到 T，P 連接到 A。Plus-1 板中的滾珠具有“閥芯正遮蓋”。

注意！

當使用差動液壓缸時，為避免過壓，必須將液壓缸的環形區域連在 A 處。

節流插件

根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，就需要使用節流插件。

示例：

蓄能器工作，

作為先導控制閥與內部先導控制液壓油分流結合使用。

二位三通方向座閥 （參閱功能說明）

節流插件插入到座閥的油口 P 中。

二位四通方向座閥 （參閱功能說明）

節流插件插入到 Plus-1 板的油口 P 中。

單向閥插件

單向閥插件允許流體從 P 自由流向 A，并能夠無泄漏阻止從 A 到 P 的流動。

二位三通方向座閥 （參閱功能說明）

單向閥插件插入到座閥的油口 P 中。

二位四通方向座閥 （參閱功能說明）

單向閥插件插入到 Plus-1 板的油口 P 中。

德國力士樂REXROTH電磁球閥訂貨號和型號：

R900054399 M-3SEW10C15/420MG24N9K4/P

R900075565 M-3SEW10C1X/420MG24N9K4

REXROTH電子壓力開關HEDE10-31/600/1/-GI-K35-0
