HXTS、HXTL型滑線是一種安全、經濟可靠的移動輸電裝置，是一種替代電纜卷筒和鋼質滑線的理想產品。

該滑線結構簡單、安裝方便,導管中嵌有多支輸電銅導軌作為輸電母線,配置有多極電刷、移動靈活的集電器。由于以銅代替鋼導電，與銅質裸線相比節電15%，且大大節省材料和安裝費用。目前已被廣泛應用于港口運輸、造紙、自來水、汽車制造、家電、物流等行業，作為滑觸式母線槽用于車間、工廠等供電場所，具有提供電源機動、維修方便、輸電可靠等優點◆HXTS型滑線

⑴ 特點

集多極母線于一根塑料導管中，最多可達10極，外殼防護等級為IP23級，防風雪冰凍，防異物觸及。集電器移動靈活，定向性能好，能有效的控制接觸電弧和串弧現象，同時成本低，結構緊湊，安裝方便。

單根滑線的標準長度為4m、6m。

⑵ 適用條件環境 污染等級4級，室內（室外應有遮陽設備），耐酸、耐堿、耐鹽霧。

環境溫度–15℃～+55℃ 相對濕度＜95%  安裝空間 較緊湊、載流量 80A～420A

電壓 交流660V以下，直流1000V以下 運行速度 V≤200m/min

◆HXTL型滑線

⑴ 特點

集多極母線于一根金屬導管中，外殼防護等級為IP23級，防雨雪冰凍，防異物觸及。集電器移動靈活，定向性能好，能有效的控制接觸電弧和串弧現象，結構緊湊，安裝方便。與ＨＸＴＳ型滑線相比，特點是金屬外殼，機械強度高，耐低溫和高溫，可廣泛用在室內外。

單根滑線的標準長度為4m、6m。

⑵ 適用條件環境污染等級4級，耐酸、耐堿、耐鹽霧。環境溫度–40℃～+120℃

相對濕度 ＜95%，安裝空間 較緊湊，載流量 80A～420A

電壓 交流660V以下，直流1000V以下，運行速度 V≤200m/min

。

1 輸電導管

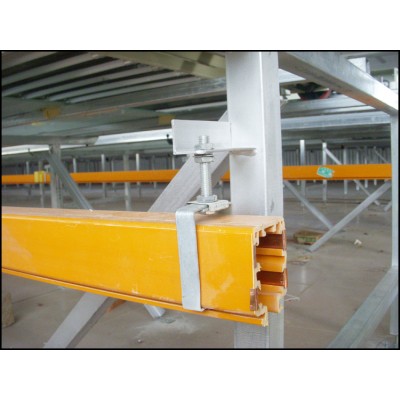

HXTS型滑線由工程塑料外殼和不同根數的銅排組成。外殼具備絕緣防護和提供集電器行走軌道的雙重作用。HXTS的導管內裝有配合緊湊、移動靈活的集電器小車，在移動受電設施的拖動下，同步移動。同時通過在集電器上配置的多極電刷在導軌上的滑動接觸，將導軌上電源可靠地輸送給移動受電設施。HXTL型滑線（導管）是由鋁合金外殼和銅排組成。銅排安裝在工程塑料制成的槽板里，槽板起到絕緣作用，鋁合金外殼具有提供集電器的行走軌道和對內部機構起保護的作用。HXTL型號與TXTS型號相同。

弧形滑線（導管）是根據需要將直管做成不同半徑的弧形管，使滑線提供電源的軌跡與用電設備運行軌跡相匹配。最小半徑Rmin=100mm，標準半徑R：1m、1.2m、1.5m、2m、2.5m、3m

2 耦合器

用于保證滑線的幾何尺寸及滑線的位置固定。

3 連接器

用于連接兩根導管，當把兩導管接頭處作為供電點時，可作供電器用。

4 端帽

對導管的端部起封閉和絕緣的作用。

5 供電器

在導管的中部引入電源的裝置，并具有防護性能。

6 檢修段

將一相或多相電源斷開的裝置，以便于檢修或分區供電。

7 供電段

對滑線提供電源的功能段。

8 集電器

⑴基本概念

集電器是將滑線（導管）中的電能通過滑動接觸輸送給用電設備的裝置。

⑵集電器的選型

JD型集電器適用于HXTS型滑線，JDA型集電器適用于HXTL型滑線，相位數相同載流量不同的集電器可在同一導管中運行，基于滑線工作的安全性，應確保接在滑線上的用電設備額定總負載不超過滑線的額定載流量。

除特別說明外，同一類型滑線導管中集電器相位相同，安裝時可互替（前提是保證設備的正常工作。有些型號集電器有單電刷和雙電刷之分，單電刷用于直線導管，而雙電刷則適合直線導管和弧線導管，弧線導管應優先考慮使用雙碳刷集電器。

備注：當集電器靜止工作超過30min時，其連續載流量按額定載流量的50%進行選擇。

9 牽引器

⑴ 基本概念和分類

牽引器是拖動集電器在導管內運行的裝置，其主要特點是能夠吸收用電設備在運行過程中的震動或偏移。牽引器主要有撥叉和彈簧同步器兩種，撥叉為通用型（也稱正交器）；當滑線（導管）中安裝有喇叭口或需要集電器在運行過程中導入滑線（導管）的情況下，應采用彈簧同步器（簡稱同步器）。

⑵ 選型

牽引器的選型，應保證牽引器方便穿插在集電器牽引孔或牽引位，并能正常工作。

⑶ 技術參數

a 撥叉（正交器）

10 支架

懸吊滑線的部件，支架主要有四種形式如下表所示，尺寸根據所懸吊的滑線規格和安裝位置確定。

11滑線安裝

⑴安裝位置的確定

a 靠近傳動位置，并安裝在用電設備的同一側。

b 遠離劇烈震動區且盡量避開高溫熱源點。

c 注意維修的方便性。

⑵選擇合適的懸吊方式

a 根據現場情況選用合適的懸吊支架型號和尺寸。

b 懸吊間距標準長度1330mm(4m)，1500mm(6m)。

⑶安裝注意事項

a 按安裝示意圖，確定供電段、膨脹段等功能段的位置，并按安裝位置進行編號。

b 安裝首根滑線，須用固定懸吊夾懸吊，以作為全線校直的基準。

c 首根滑線安裝時應調整其與用電設備的運行軌道中心線平行度不大于1.5mm/1000mm，后續安裝的滑線確保與首根滑線直線度和用電設備的運行軌道的直線度都不大于1.5mm/1000mm。

d 對于HXTL型滑線必須有效保證每根滑線良好的接地性能。

e 安裝完畢，應對全線復檢。當首根安裝的滑線不作為校驗基準時，可以用浮動懸吊來替換。

f 檢測全線安裝狀況，保證全線與用電設備軌道的平行度和滑線本身直線度都不大于1.5mm/1000mm。

g 集電器的安裝，注意與導管的長短腳的匹配。

h  進行通電試運行，發現問題立即解決。
