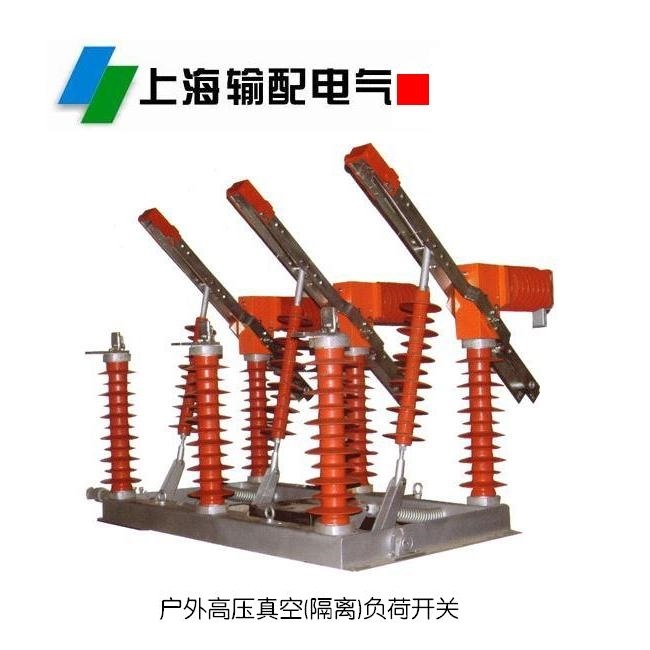

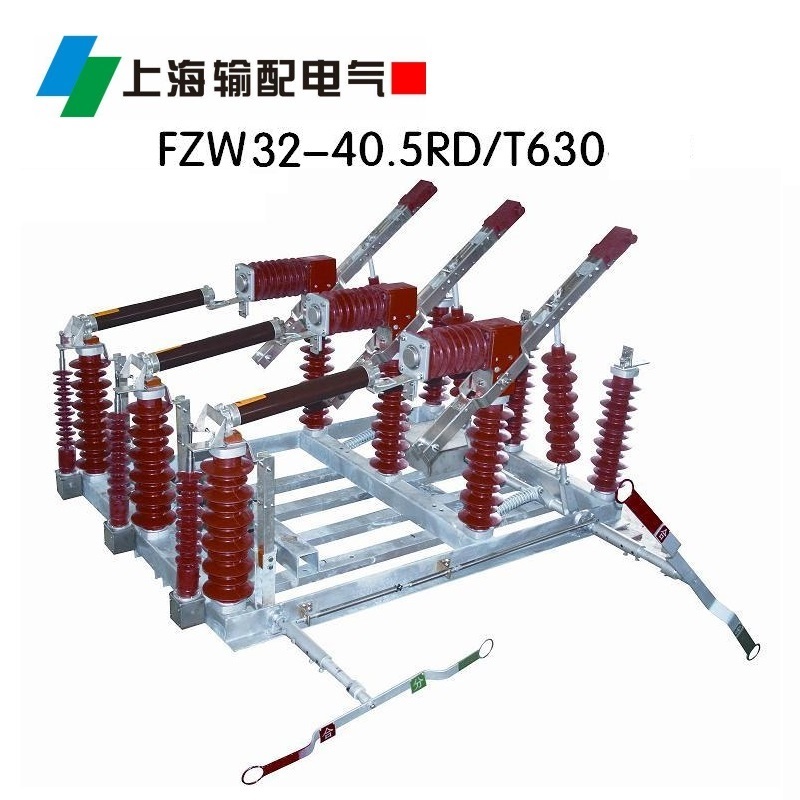

￥38000.00/件 35kV充氣柜 40.5kV C-GIS氣體絕緣中 FZW32-40.5型戶外高壓真空負荷開關
產品使用說明書
概述
FZW32-40.5/630(1250)-25戶外高壓真空負荷開關(以下簡稱負荷開關)是由我上海輸配電氣集團研制開發、并生產的高壓電器產品，經驗格的形式試驗和長期試運行考核，各項技術性能指標全部達到GB3804和IE標準，適用于額定電壓40.5KV、額定電流630/1250A、三相交流50Hz的供電網絡中。
工作原理
負荷開關是由隔離刀和真空滅弧室這兩大組件組成。隔離刀承擔了合閘和分閘時絕緣作用，真空滅弧室承擔熄滅電弧的作用
隔離刀是由彈簧過中機構進行合分閘操作的，過中彈簧提供了隔離刀合閘時所需的能量，并保證了真空滅弧室在分閘時熄滅電弧而不受人為因素的影響，真空滅弧室在隔離刀的分閘過程中，有快速機構提供滅弧室的分閘速度。隔離刀的三相聯動操作確保了滅弧室的分閘同期性。
技術數據
序號 | 名稱 | 單位 | 參數值 |
1 | 額定電壓 | KV | 40.5 |
2 | 額定頻率 | Hz | 50 |
3 | 額定電流 | A | 1250 |
4 | 額定有功負載開斷電流 | A | 1250 |
5 | 額定閉環開斷電流 | A | 1250 |
6 | 5%額定有功負載開斷電流 | A | 62.5 |
7 | 額定電纜充電開斷電流 | A | 25 |
8 | 1min工頻耐受電壓：真空斷口、相間、相對地/隔離斷口 | KV | 68/95/110 |
9 | 雷電沖擊耐受電壓：相間、相對地/隔離斷口 | KV | 185/215 |
10 | 額定短時耐受電流（熱穩定） | KA | 25 |
11 | 額定短路持續時間 | S | 4 |
12 | 額定峰值耐受電流（動穩定） | KA | 63 |
13 | 額定短路關合電流 | KA | 63 |
14 | 機械壽命 | 次 | 10000 |
15 | 真空滅弧室觸頭允許磨損厚度 | mm | 0.6 |
16 | 手動操作力矩 | nm | ≤300 |
17 | 接地刀機械壽命 | 次 | 2000 |
18 | 接地刀動穩定 | kA | 40 |
7、FZW32-40.5/1250-25真空負荷開關安裝方式及橫寬相距
安裝方式 | 橫向寬度 | AB相間間距 | BC相間間距 |
雙桿水平裝 | 1496 | 620mm | 620mm |
