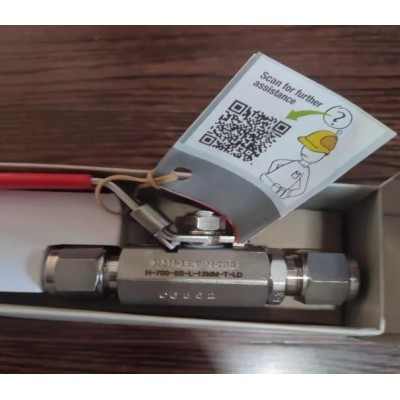

哈姆雷特H700系列兩片式球閥
產品概述哈姆雷特H700系列閥門為中壓儀表球閥，適用于各種普通用途場合及儀表板。該閥門結構緊湊，端口尺寸較大，允許通過較大的流量，能夠實現密封xing
的截斷，服務壽命時間長，操作力矩小，哈姆雷特H700系列中壓儀表球閥可應用于雙向流體管道系統，經鑒定，該系列球閥能夠承受的zui大工作壓力為
2000磅/平方英寸（即135巴），在此壓力條件下，該閥門能夠可靠地執行"開通-截斷"操作。

產品特點：
1、防bao式閥桿。
2、通風式球芯。
3、不銹鋼和黃銅閥體結構。
4、焊接端蓋（整體式閥體/一件式閥體）。
5、手柄，可閉鎖于"開通"和"截斷"兩個位置。
6、zui大允許工作壓力為2000磅/平方英寸，相當于135巴。
7、zui高允許工作溫度達400℉（204℃）。
8、流量系數（Cv）為1.25至17.35。
9、尺寸范圍：1/4英寸至1英寸，或者：6毫米至25毫米。

測試
哈姆雷特H700系列球閥的結構已經通過了耐bao裂、耐穿透和耐shenlou測試。在工廠，對每個哈姆雷特H700系列球閥所進行的標準測試包括：壓力為1000磅/平方英寸（即69巴）的氮氣滲漏測試。密封閥座環（側環）所允許的zui
大貫穿閥門殼體的測試不允許有任何滲漏現象。

填料調整
因閥門的用途不同，有時需要對填料進行調整。建議在安裝之后和開始使用之前進行初調。關于這部分內容的其他詳細資料，請參閱安裝說明書的相關章
節。
操作時，哈姆雷特球閥只能處于完全關閉或完全開啟的位置。

安裝說明：
1.使用要求
只有在規定的壓力和溫度范圍內使用閥門，并滿足其材料的抗腐蝕條件，才能夠獲得閥門的zui大服務壽命。

2.操作要領
打開或關閉閥門時，只需把手柄旋轉1/4圈(90度)。

3.閥門的清潔
當閥門處于關閉位置時，球芯腔內可能會存在殘留液體。
如果閥門曾經輸送過具有Wei險性的流體介質，在拆卸閥門之前，必須對其進行清潔凈化。所有參與拆除和拆卸閥門的工作人員應當穿戴適當?shù)姆雷o服裝
和安全罩，例如：面罩，圍裙，手套等等。

4.閥座和閥桿密封件的更換哈姆雷特H700系列球閥的結構配置包括“貝氏”碟形墊圈，該墊圈對閥桿密封件的磨損具有自動補償?shù)墓δ堋Ｈ绻y桿部位出現泄漏的跡象，則需更換
閥桿密封件。如果出現內部泄露的跡象，則需更換閥座密封件。

拆裝步驟如下：
拆卸
用老虎鉗把閥門夾住：
1.拆除螺母、彈簧墊圈、手柄、“貝氏”碟形墊圈、止推墊圈和頂部填料。
   把拆出的零件放置在一個安全可靠且清潔干凈的地方。
2.拆出端接/內部螺母和閥體密封件。
3.把球芯旋轉至關閉位置，拆出球芯和閥座密封件檢查球芯有無任何表面損壞的跡象。如果沒有裂紋、刮痕或者其他表面缺陷，則將其放置在一個清潔干
凈且安全可靠的地方。
4.從閥體腔內拆出閥桿和下密封填料。
5.扔掉所有塑料部件，采用合格的哈姆雷特牌零件進行更換。
6.清潔并檢查所有金屬零件，如有必要，則采用合格的哈姆雷特牌零件進行更換。

說明：
1.必須擰緊端接/內部螺母。
2.必須使用足夠的力矩把閥桿螺母擰緊，以便使貝氏碟形墊圈發生偏轉/彎曲。

配置Let-Lok型接頭的閥門
1.要確保導管的切割端面平直，毛刺已被徹底清除。
2.要確保導管已經被穩當?shù)囟ㄎ挥谶B接處。
3.用手旋轉螺母，當感覺到緊的時候，從該手緊位置開始，用工具再把螺母擰緊11/4圈。
4.任何時候都要用一把適當尺寸的扳手對閥體進行固定。
