總有機碳TOC分析儀的測定原理    TOC儀器的測定原理

總有機碳TOC分析儀的測定原理   總有機碳(TOC)，由專門的儀器——總有機碳分析儀(以下簡稱TOC分析儀)來測定。TOC分析儀，是將水溶液中的總有機碳氧化為二氧化碳，并且測定其含量。利用二氧化碳與總有機碳之間碳含量的對應關系，從而對水溶液中總有機碳進行定量測定。

儀器按工作原理不同，可分為燃燒氧化—非分散紅外吸收法、電導法、氣相色譜法等。其中燃燒氧化—非分散紅外吸收法只需一次性轉化，流程簡單、重現性好、靈敏度高，因此這種TOC分析儀廣為國內外所采用。

TOC分析儀主要由以下幾個部分構成：進樣口、無機碳反應器、有機碳氧化反應(或是總碳氧化反應器)、氣液分離器、非分光紅外CO2分析器、數據處理部分。

TOC分析儀是一種常用于化學、生物和環境科學研究中的實驗儀器。它是采用燃燒、氧化或還原等物理或化學反應，將樣品中的有機物轉化為三氧化碳和水，并通過測量二氧化碳生成量或消耗量來確定樣品中的有機碳含量。TOC分析儀具有分析速度快、準確度高、操作簡便等優點，因此在許多實驗室中被廣泛應用。

TOC分析儀的原理基于樣品中有機物的氧化。當樣品通過TOC分析儀時，它首先會經過一個燃燒室，在此處有機物會被完全氧化成二氧化碳和水。產生的二氧化碳被轉移到另一個室內，這個室內含有一個傳感器，可以測量二氧化碳的濃度。通過測量二氧化碳的生成量或消耗量，可以計算出樣品中的有機物含量。

特點

① 不需要添加酸試劑、氧化劑和任何氣體，無需附加日常維護費。

② 操作簡單、快捷、可靠。使用者無需專業知識和專門培訓。

③ 針對TOC1000ppb以下去離子水的檢測設計，在線、離線檢測可以切換使用。

④ 超大的存儲器能自動存儲最近12個月連續檢測的數據，可以查詢?nèi)我庖惶斓臋z測記錄，并能打印檢測結果。

⑤ 檢測速度快，一次檢測分析時間僅為4分鐘。

⑥ 同步檢測水樣的電導率值，將TOC分析儀與電導率儀合二為一。

⑦ 體積小、重量輕、耗能少、攜帶方便。

⑧ 具有自動的上限報警輸出，超出設定的檢測結果時可以提醒操作者。

⑨ 易于按照USP <643>和EP <2.2.44>以及中國藥典2005年版附錄ⅧR所要求的TOC檢測方法進行系統適應性驗證。

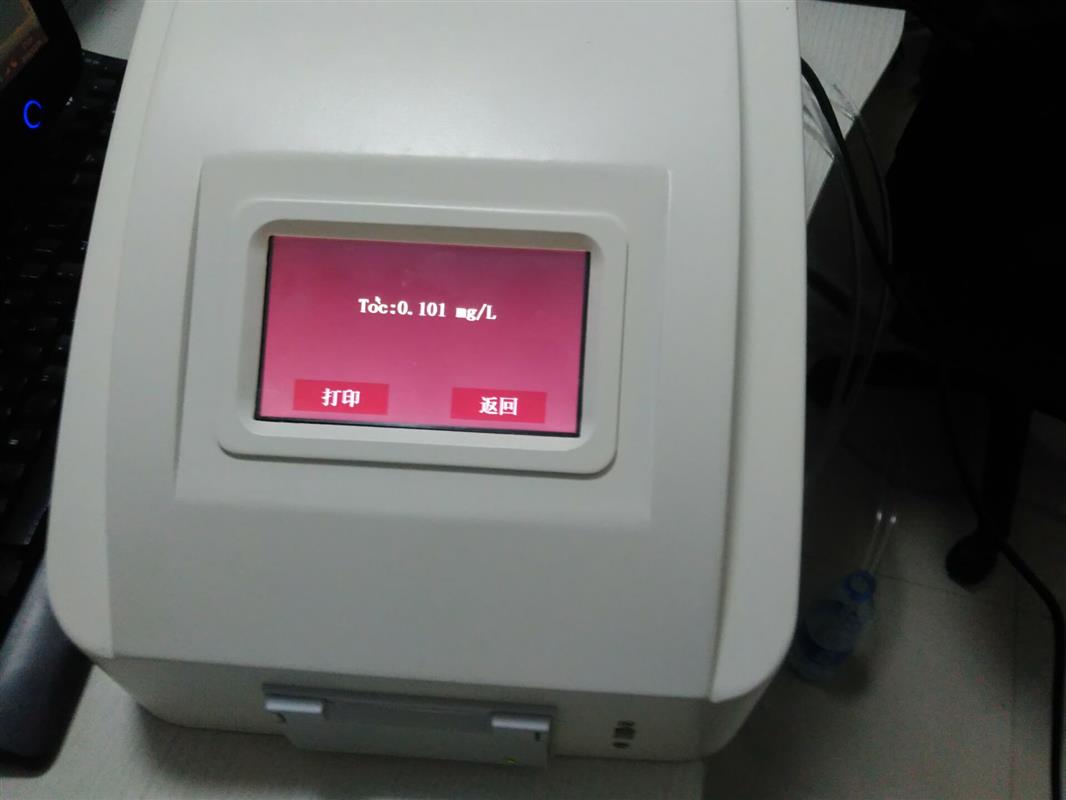

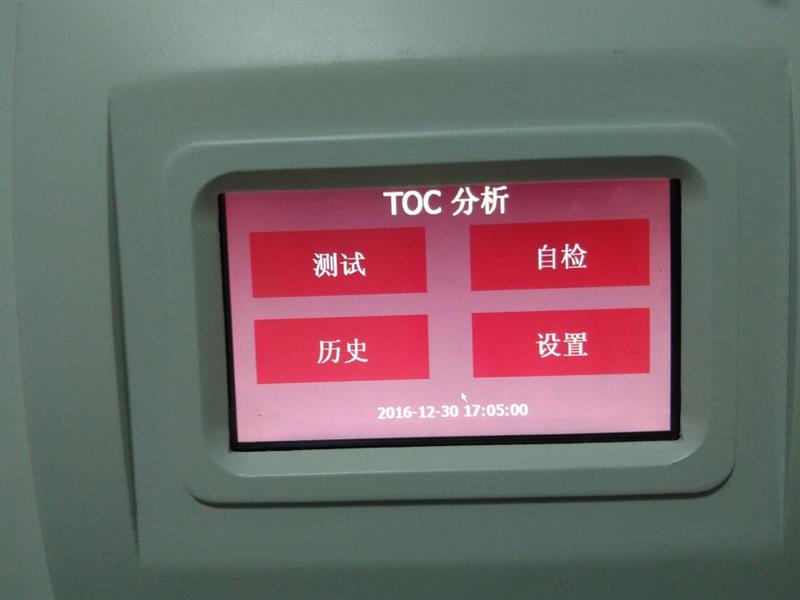

⑩ 超大的320′234的點陣真彩顯示器以及人性化的界面，具有RS232數據接口和打印機接口。

characteristic

No need to add acid reagents, oxidants, or any gases, and no additional daily maintenance costs are required.

②The operation is simple, fast, and reliable. Users do not require professional knowledge or specialized training.

③For the detection design of deionized water with a TOC concentration below 1000 ppb, both online and offline detection methods can be switched for use.

The ultra-large storage device can automatically store data from continuous testing over the past 12 months, allowing users to query testing records for any given day and print out the test results.

⑤Fast detection speed, with a single detection and analysis time of only 4 minutes.

⑥Simultaneously detect the conductivity value of the water sample, integrating the TOC analyzer and conductivity meter into one.

⑦Small in size, lightweight, low energy consumption, and easy to carry.

⑧It features automatic upper limit alarm output, which can alert the operator when the detection result exceeds the set limit.

⑨It is easy to conduct system suitability verification according to the TOC detection method required by USP <643>, EP <2.2.44>, and Appendix VIII R of the Chinese Pharmacopoeia (2005 edition).

⑩It features an oversized 320x234 dot matrix true color display and a user-friendly interface, equipped with an RS232 data interface and a printer interface.

試劑準備

(1)鄰苯二甲酸氫鉀(KHC8H4O4)：基準試劑

(2)無水碳酸鈉：基準試劑

(3)碳酸氫鈉：基準試劑

(4)無二氧化碳蒸餾水

Reagent Preparation

(1) Potassium hydrogen phthalate (KHC8H4O4): Primary reagent

(2) Anhydrous sodium carbonate: Primary reagent

(3) Sodium bicarbonate: Primary reagent

(4) Carbon dioxide-free distilled water

主要技術參數

電   源：220V±22V

電源頻率：50Hz±1Hz

額定功率：100W

基本尺寸：44cm×18cm×26cm

檢測極限：0.001mg/L

檢測精度：±5%

檢測范圍：0.001mg/L～1.000mg/L

分析時間：4min

響應時間：15 min以內

樣品溫度：1-95℃

環境溫度：10-40℃    溫度變化在±5℃/d以內

內部樣品流速：0.5 ml/min

相對濕度：≤ 85%

重復性誤差：≤ 3%

零點漂移：±5%

量程漂移：±5%

Main technical parameters

Power Supply: 220V±22V

Power frequency: 50Hz±1Hz

Rated power: 100W

Basic dimensions: 44cm×18cm×26cm

Detection limit: 0.001mg/L

Detection accuracy:±5%

Detection range: 0.001mg/L to 1.000mg/L

Analysis time: 4min

Response time: within 15 minutes

Sample temperature: 1-95℃

Ambient temperature: 10-40℃, with temperature variation within±5℃/d

Internal sample flow rate: 0.5 ml/min

Relative humidity:≤85%

Repeatability error:≤3%

Zero drift:±5%

Range drift:±5%

應用領域：

  制藥用水（純化水、注射用水）的在線監測和實驗室測試，以及清潔驗證；環保測試、電子行業、食品行業等。

產品說明:

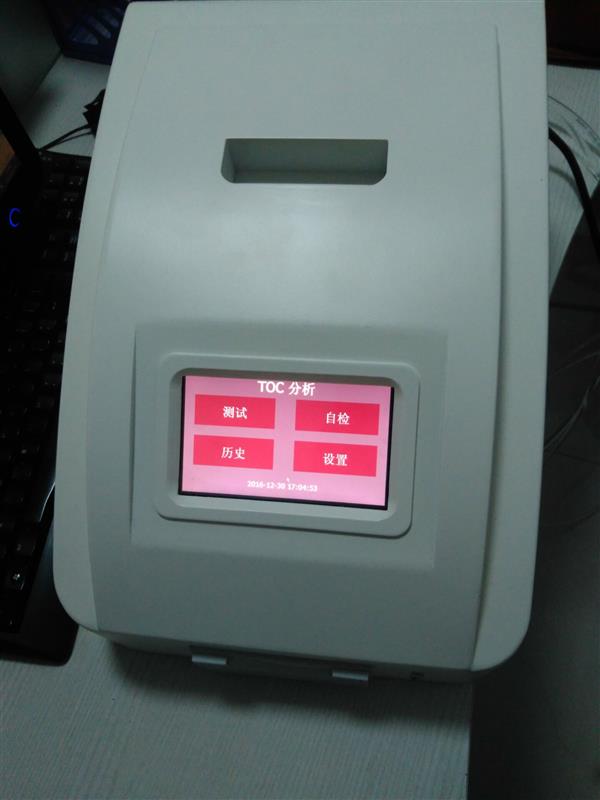

總有機碳（TOC）分析儀采用世界先進的雙波長紅外外氧化技術，精度高、靈敏度高。高性能CPU，觸摸屏智能化控制，具有離線分析和在線分析選配功能，配制外置式打印機，人性化的設計理念，更換UV燈和泵管不用拆開機箱，操作簡單、方便，實現了分析儀器國產化。符合《中國藥典》2010版附錄VIII R制藥用水中總有機碳測定法，滿足藥典對儀器的要求：①TOC=TC-TIC，②系統適用性試驗，③檢測靈敏度（等于或小于0.001mg/L）。

故障分析與排除

環境要求

儀器應在一個恒溫恒濕且適于工作的環境中進行。避免陽光直射和超常溫度；溫度過高（超過104°F，40℃）會導致運行失常，溫度過低（低于50°F，10℃）會導致測量值誤差過大。

電源要求

電壓：220V ± 22V

電源頻率：50Hz ± 1Hz

注 意 事 項

1. 更換紫外燈或蠕動泵管時，必須在打開儀器后蓋板前切斷電源，以避免發生電擊危險。

2. 非本公司維修人員或授權專業人員不得隨意拆卸機箱內部的零部件及線路板，否則造成儀器損壞后果自負。

3. 更換保險絲請使用相同的規格，以免發生短路或者損壞儀器。

4.本產品需一級安全防護，電源必須可靠接地,否則可能導致觸電事故或損壞儀器。

5.儀器使用時，若水樣中含有可見的不溶性微粒，必須在進樣管前安裝微粒過濾器，以免儀器內部管路發生堵塞。若在線檢測的水樣中固體懸浮物含量較高，須定期更換過濾器。

6.若先前檢測的水樣中有機碳濃度超出了儀器的檢測范圍，在檢測其它有機碳濃度相對較低的水樣之前，先用高純水或有機碳濃度較低的去離子水沖洗管路，沖洗時間參考說明書。

7．若儀器作在線檢測使用，需在離線狀態下沖洗管路和校準完畢后再連接在線檢測裝置。
