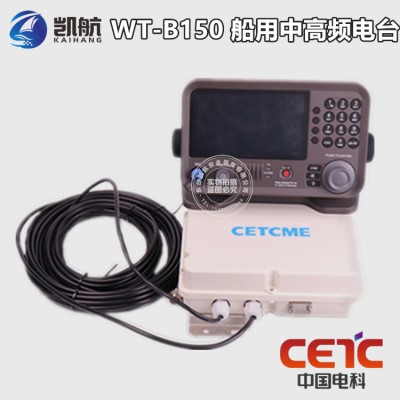

中電科WT-B150分體式中高頻無線電裝置

1.  產品概述

作為GMDSS的一個重要設備， 產品采用了先進的軟件無線電技術， 滿足GMDSS強制性要求，符合 IEC 61097-9 等國際規范。該裝置及其衍生產品的主要用戶是各類船舶。根據國際海事規則，A2—A4 海區作業的船舶必須安裝該裝置。此外，陸上用戶也可以根據需要選用其衍生產品。

2.  技術體制

采用軟件無線電技術和射頻直接采樣和數字化技術。

3.  產品特點和優勢

a) 控制器與主機分離式設計，便于用戶安裝使用

b) 出色的 SSB、DSC 以及 NBDP 接收性能和發射性能

c) SSB 話和 DSC、NBDP 電傳兩部分一體化設計

d) 6 路 DSC 遇險頻率并行值守設計，根據需要可以擴展至 13 路

e) 支持軟件遠程升級

f) 支持內外置 GPS 自動切換

g) 支持中英文界面切換

h)  采用大規模集成電路，產品一致性、可靠性更好

4.  技術指標

通用指標

頻率范圍 1.605MHz～27.5MHz（發射） ，0.5MHz～30MHz（接收）

頻率誤差 10Hz 以內

工作方式 SSB、DSC、AM

工作溫度 ‐15℃～55℃

工作電壓 24VDC?+30%/‐10%

工作電流 接收：<1.0A；發射：<20A（Max）

保護功能 過壓、欠壓、方向、過流、大駐波保護

對外接口 RS422、網口和 USB2.0

發射指標

輸出功率 200W/150W/100W

邊帶抑制 ≤‐60dBC

載波抑制 ≤‐60dBC

雜散抑制 ≤‐60dBC

三階互調 ≤‐28dBC

接收指標

靈敏度 ≤+3dBuV（SINAD=20dB 時）

音頻輸出 4W/8Ω

音頻響應 350Hz~2700Hz，優于 1dB

AGC 特性 ≥100dB
