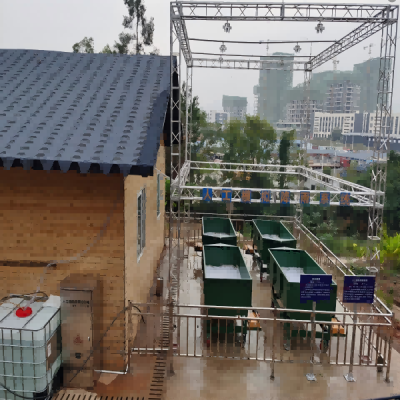

固定桁架式人工模擬降雨系統

技術指標：

1.有效降雨面積：1-500平方米（定制）

2.降雨高度：2-6m（定制）

3.降雨雨強變化范圍：20-200mm/h，可預設計時段性變化控制。

4.降雨均勻度系數： ≧0.8 (無風條件下) 噴頭布置按照降雨均勻度的原理來布置，

5.雨滴大小調控范圍：0.5-6mm采用四種噴頭1.0mm、1.5mm、3.2 mm、4.4mm，可以模擬出小雨、中雨、大雨、暴雨4種雨滴，模擬出不同的雨型。

6.降雨歷時：任意調節

7.降雨測量精度：0.2mm/h

8降雨調節精度≤5%，采用變頻恒壓全自動控制模式。

9.雨量計分辨率： 0.2mm

10.降雨噴頭：1.0mm、1.5 mm、3.2 mm、4.4mm；每個降雨噴頭需直接連接一個電磁控制閥，需可實現閥門關閉即停雨，不能出現關閥后仍存在滴水現象。

11.管路：采用食品級不銹鋼管，管徑38mm，立柱式的架設，每個噴頭上面都有一只電磁閥來控制噴頭的開和關，承受水壓0.8MP，工作電壓為 DC24V，電磁閥通徑15mm；每個電磁閥里都有單獨的過濾網，過濾網60 目。

12.分水系統：每種系統的一路和另一路對應成疊加降雨方式。控制采用PID恒壓模式，壓力傳感器，測量范圍為：0-0.6MPa，精度0.5%FS。

13.蓄水罐：高分子尼龍材質。

14.降雨控制模式：自動控制模式，功能包含開閉、啟動停止、顯示雨強、壓力、倒計時等，采用PLC作為控制中心，各模塊間通訊采用國際通用modbus RTU通訊。可進行雨強采集和停止采集操作。

15.降雨監測模式：降雨控制軟件液晶顯示數據及雨強值和雨強曲線并記錄全部降雨曲線過程，以曲線形式展示每個時間點對應的雨強，并可導出數據，檢索歷史數據，并可導出、刪除。

16.進水水質要求pＨ6-6.5,顆粒直徑小于0.1 mm；過濾后顆粒直徑小于0.01 mm。

17. 用電要求：AC220V
