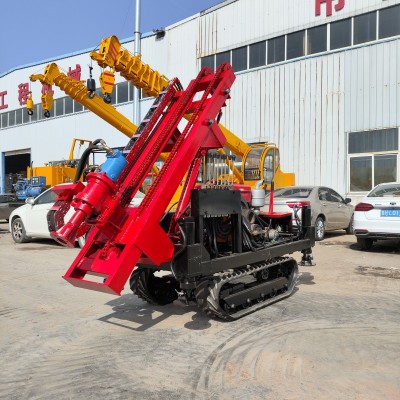

該機液壓步履樁架主要由頂部滑輪組、立柱、斜撐桿、底盤、行走機構、回轉機構、卷揚機構、操縱室、液壓系統及電氣系統組成．

立柱為折疊式，采用箱形截面結構型式，法蘭連接方式。立柱兩側配有圓形或方形滑道作為動力頭、鉆桿上下運動的導向和抗扭。此種鉆機配備的箱形可折疊式立柱利用液壓缸進行起降，方便快捷，運輸時也不需拆卸。立柱下部與上盤鉸接，中后部與斜撐桿鉸接，立柱頂部有滑輪組，用來完成對動力頭、鋼筋籠和注漿導管等的起降。動力頭可沿滑道

行走機構

行走機構為液壓步履式。前進時四個支腿液壓缸支地撐起，下盤離地通過液壓系統驅動行走油缸實現樁機履靴前行，然后收起支腿落下，通過液壓缸收縮拉動底盤前行，經過

回轉機構

回轉機構由中速液壓馬達通過減速器帶動，在四個支腿液壓缸的配合下，可使樁機實現360度回轉。由于液壓馬達具有功率穩定、運轉平穩、轉動慣性小和啟動效率高等特點，因而樁機具有回轉平穩、無沖擊、無振動、整機的穩定性良好及使用壽命長的優點。
