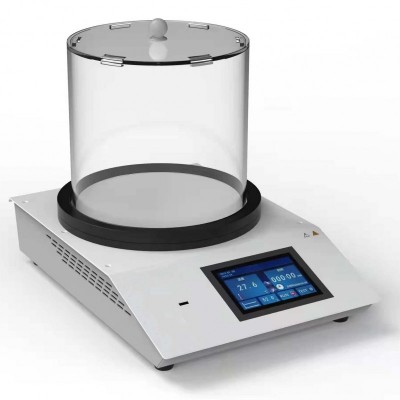

小動物智能熱板儀

    XK101型

一、概述

熱板法是鎮痛藥物篩選、檢測中常用的一種方法，也是一種能確定區分中樞神經和末梢神經鎮痛機理的方法，有較寬的使用范圍，過去由于在使用中溫度控制不嚴格， 計時不準確和人員操作上的誤差，往往使實驗做出的結果特異性不高，根據以上問題，南通小科XK101型智能熱板儀進行了全新的設計，擁有更精準的溫度控制。

同時，為了兼容不同體重的老鼠，我們創新性的將熱盤尺寸做到了直徑 24cm，這是行業首創。眾所周知，熱盤尺寸越大，對控溫的技術要求就越高，我們采用了領先于行業的模糊 PID 控制算法做到了溫度的精準控制，實現了大尺寸的同時又能保證溫度的精準控制。得益于 PID 控制算法，XK101 型智能熱板儀不僅僅可以完成恒溫實驗，還可以完成線性加溫（勻速加溫）實驗。

二、核心特點

（一）工業設計

1. 創新的羽翼化機身造型，全金屬機身，符合人體工程學設計；

2. 合理的散熱布局，有效改善設備內部電子元件與機殼的自然傳熱能力，保證儀器高強度運行穩定；

3. 精致的程序 UI 設計，人性化的人機交互界面；

（二）熱板表面

1. 全新材料：具有較強的耐磨性，抗腐蝕性；

2. 特殊工藝：具有較高的光潔度、導熱性；

3. 大尺寸熱盤：可兼容不同體重的老鼠，熱盤直徑達到了驚人的 24cm；

（三）溫度控制

1. 核心算法：模糊 PID 控制算法，使溫度控制更加精準

2. 多實驗?zāi)Ｊ剑汉銣貙嶒災Ｊ健⒕€性加溫實驗?zāi)Ｊ健⑼饪貙嶒災Ｊ剑ㄟx配）

（四）控制方式

1. 單機模式：腳踏開關控制及觸摸屏按鈕控制

2. 上位機模式（選配）：配備全新的、用戶友好的軟件，可以配置實驗和管理結果數據導出方式

（五）數據導出方式

 1. USB 數據導出：直接插入 U 盤，一鍵快讀導出數據

 2. 熱敏打印機打印數據：可選配打印機進行數據打印

三、技術參數

 1. 設備擁有兩種實驗?zāi)Ｊ剑汉銣啬Ｊ郊熬€性加溫模式

 2. 采用開發的模糊 PID 控制算法，可進行斜率比例、斜率積分、斜率微分等溫度控制參數的設置

 3. 系統擁有快速降溫模式

 4. 溫度控制精度： 0.1℃;溫度顯示精度： 0.1℃

 5. 時間顯示精度： 0.01s

 6. 溫度傳感器： 采用進口數字溫度傳感器

 7. 溫度設置范圍：室溫~80℃

 8. 顯示方式：觸摸屏

 9. 顯示內容： 實際溫度、設定溫度、痛閾時間、分組信息等

10.數據導出方式：可進行 USB 數據導出，也可選配熱敏打印機進行數據打印

11.控制方式： 腳踏開關控制、觸摸開關控制、上位機軟件控制

12.可選配疼痛實驗數據管理軟件進行數據的詳細管理

13.電源電壓： AC110~220V±20V

14.熱板加熱盤尺寸不低于 23cm，可同時滿足不同體重的老鼠進行實驗

15.儀器自帶動物防燙傷參數設計，防止實驗過程中燙傷老鼠皮膚

16.選配外控加熱模式，可滿足動物溫度相關課題的研究需要，支持第三方軟件控制溫度
