概述

安科瑞憑借監控領域里多年的技術力量和豐富經驗，創新研發了AcrelCloud-3000環保設施用電監管云平臺，依托快速發展的物聯網技術、電力參數傳感技術，實時采集企業總用電、工藝生產設備用電、污染治理設施設備用電等數據，通過設施運行停車分析、越限分析、停/限產分析、工藝關聯分析等，及時發現環保治理設施、設備等未開啟、空轉、減速、降頻以及異常關閉等未正常工作的情況；同時，通過數據分析，還可以實時監控限產和停產整治企業運行狀態。

應用場所

本平臺適用于鋼鐵、水泥、石化、化工、煤炭、冶金、醫-用制藥、有色金屬、建材、火電熱電、市政污水處理、造紙、釀造、發酵、紡織、制革和采礦行業等應用領域。

系統結構

系統功能

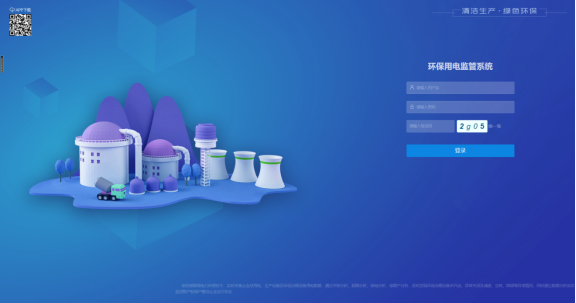

①平臺登錄

在瀏覽器打開云平臺鏈接、輸入賬戶名和權限密碼，進行登錄，防止未授權人員瀏覽有關信息。

②平臺首頁


平臺首頁顯示企業概況，AQI生產用電對比，停限產列表，各區域異常統計，如圖所示：

企業概況


顯示接入的企業數，設備數和監測點位數，治污設備的當前運行狀況和停產/限產的異常狀況等信息。

AQI生產用電對比

顯示當日每小時生產用電總量以及實時AQI天氣狀況。

停限產列表

顯示目前停限產企業名單。

各區域異常統計

按行政區域顯示各區域異常總數。

③數據監測

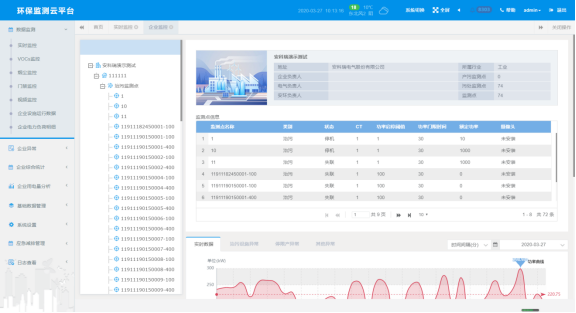

實時監控

采集現場產污、治污設施用電數據，監控企業、車間設備、監測點各級的統計情況，包括生產狀態、設備狀態、電流、電壓、用電、功率等，默認顯示昨日/今日曲線，可選擇具體的時間并生成曲線，其中用電和功率曲線中包含設置的設備啟停閥值，企業整體用電中顯示企業停產的閾值。如圖所示：

VOC.煙塵.門禁.視頻子監控頁面

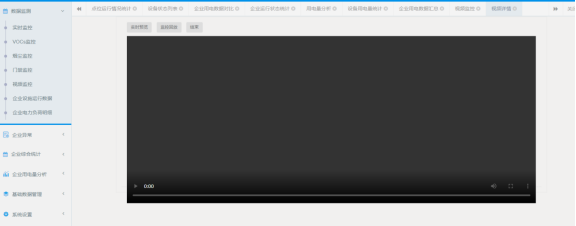

該頁面為按照設備類型分成的不同監控子頁面，主要用于區分分表計電設備。視頻監控為對監控點的產污、治污設施的運行狀態及異常情況視頻瀏覽、錄像回放、控制。具體如下圖：

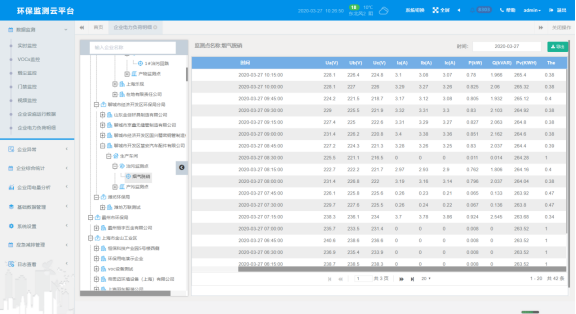

企業電力負荷明細


該頁面以產污治污設備為單位，主要顯示每15min該設備上傳的包含三相電壓，三相電流，功率等具體參數。

④大屏展示


該頁面通過分倉形式將云平臺系統的所有基本信息全部展示在大屏上，主要包含了治污設施情況，停限產執行情況，停限產列表，監測點位以及企業統計，監測點位地理位置，異常實時報警信息，AQI與生產用電對比。

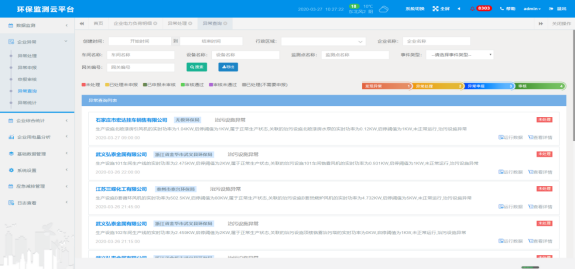

⑤企業異常


通過關聯分析、超限分析、啟停時間分析，及時發現環保治理設備未開啟、異常關閉及減速、空轉、降頻等異常情況，同時通過數據分析還可以實時監控限產和停產整治企業運行狀態，發現異常情況通過APP推送、自動語音電話或者短信發出報警信號。如圖所示：

⑥企業綜合統計

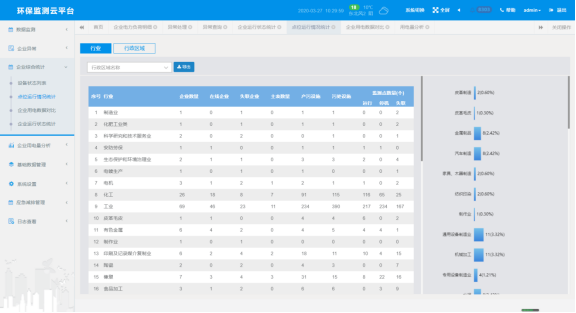

點位運行情況統計

按行業和行政區域，統計當前企業數量、在線企業、失聯企業、總表數量、產污設施數量、污處設施數量，以及監測點位狀態情況。

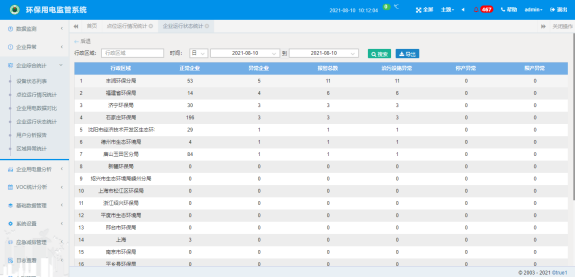

企業運行狀態統計


通過行政區域或者某一時間來查看該行政區域下的正常企業、異常企業、報警總數、治污設施異常、停產異常、限產異常的數據情況。

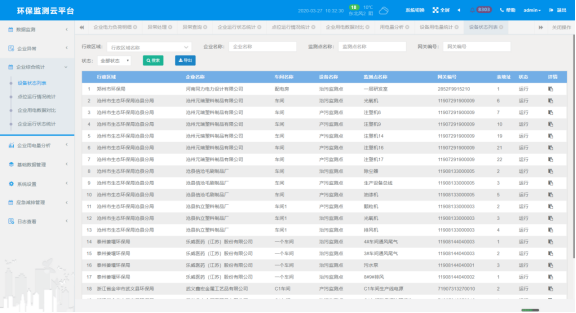

設備運行狀態列表

統計分析各企業當前時間點的設備運行狀態等。

⑦企業用電量分析

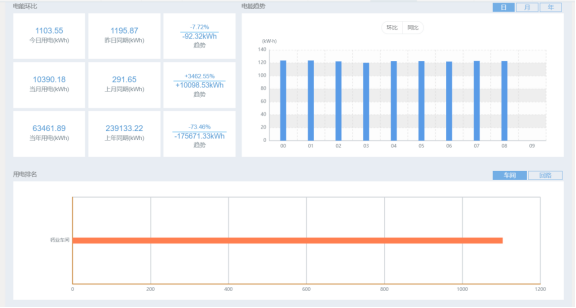

用電量分析

統計企業/行業/行政區域在某個時間段內的用電量，可按日/月/年進行同環比分析、能耗排名。

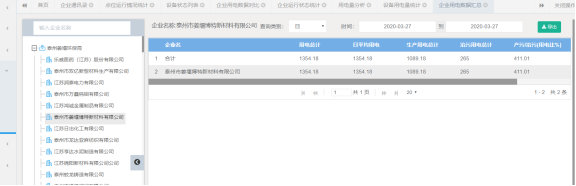

企業用電量數據匯總


以企業為單位，對其按日月年為周期的用電量進行統計分析，包含生產用電，治污用電與產污治污用電比。

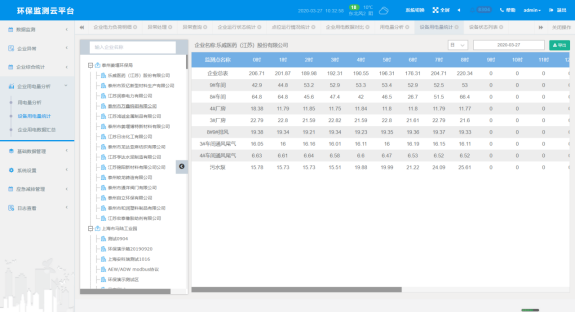

設備用電量統計


按企業，以監測設備為單位對其每小時能耗、電力負荷匯總進行統計分析等。

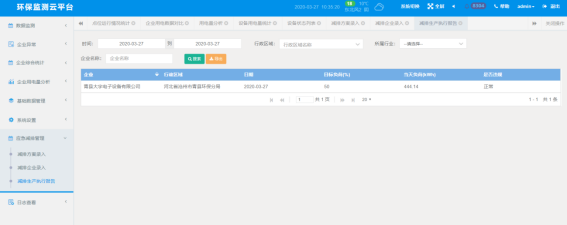

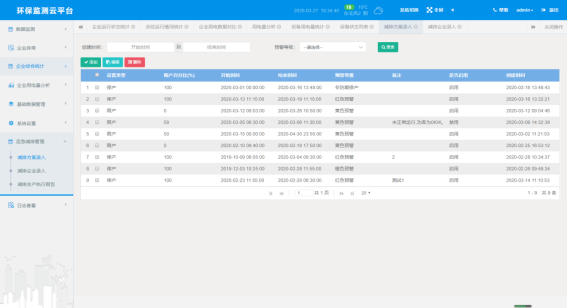

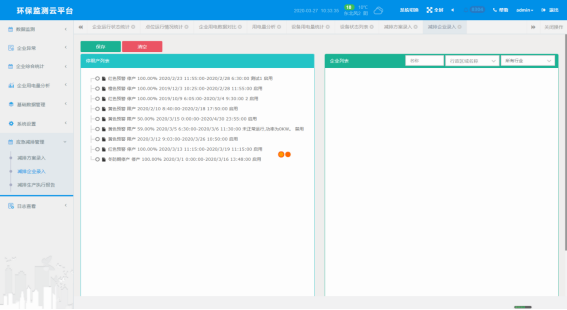

⑧應急減排管理


為應對重污染天氣下，支持環保局制定的一系列停產限產和錯峰生產等應急預案，并將計劃下發給相關的企業執行，系統根據設置的方案自動判斷分析，對企業拒指令執行、違規生產等狀況及時向環保部門預警。

⑨基礎數據管理

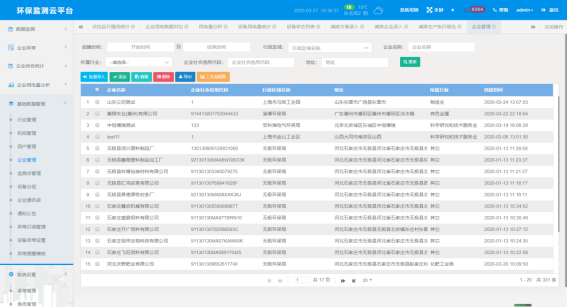

對行業、機構、用戶、監測點、設備、設備異常、異常訂閱、企業通訊錄等基礎數據進行配置和管理，支持增刪改查等操作。

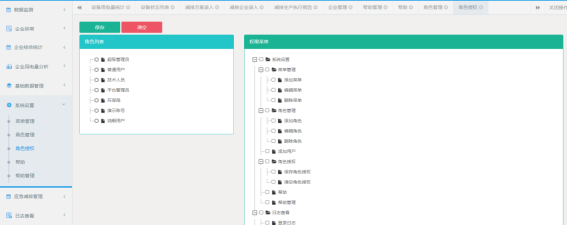

⑩系統設置


對界面菜單項、用戶角色及授權、頁面Logo設置等配置。

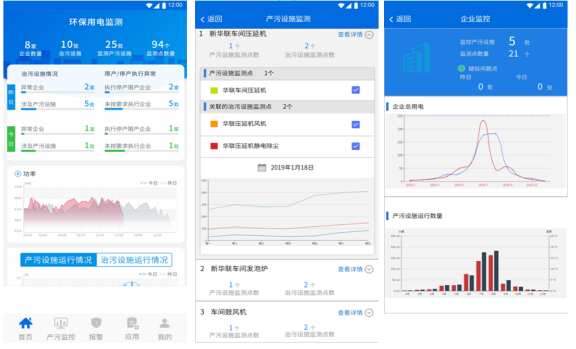

?手機APP


環保用電監管云平臺支持Android、ios系統APP，方便用進行行業/企業查詢、報警、故障查詢，實時監控數據查詢，分閘操作，探測器詳細信息查詢等功能。

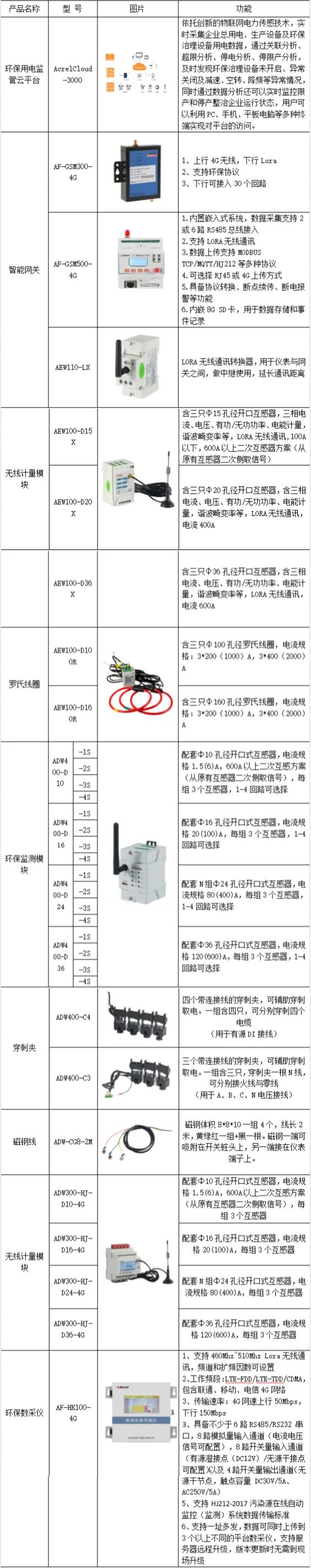

系統硬件配置
