1 產品概述

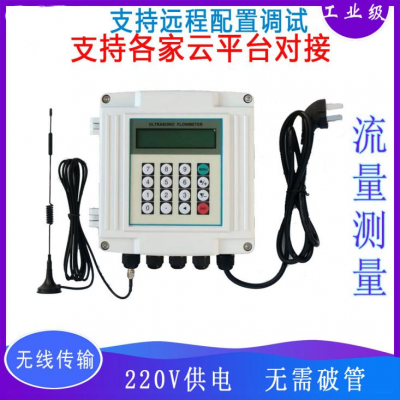

  DAQ-GP-UF4G無線外夾式超聲波流量計是一款基于4G無線傳輸，交流/直流寬電壓供電的通用型超聲波流量計熱量表，可采集管道中的瞬時流量、瞬時熱流量等。外夾式超聲波流量計與傳統流量計相比，具有安裝方便快捷，無需斷管停流，真正實現無損在線安裝的優點。

無線外夾式超聲波流量計熱量表支持采用4G /WiFi/LoRa通信方式，可大大簡化現場部署 時間和降低施工費用。***應用于供熱供暖行業、水務供水、熱量計量收費、水處理行業、燃料油輕質油、化工等行業。

2 訂貨規格與選型

3 服務理念

我司鄭重承諾:

您購買的不僅僅是產品，還有細致、周到的技術支持服務！?。? =^_^= )

本產品，現場只需普通工人接電安裝即可! 無需調試！

我們免費提供遠程指導，遠程配置調試服務，將數據發送至用戶***的云平臺。

免費提供物聯網方案咨詢服務！

4 產品特性參數

4.1 采集特性

l 測量范圍：DN15~6000(管徑)

l 測量介質：水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體

l 精度：±1%

l 顯示：2x20字符型液晶顯示器

4.2 電氣特性

l 供電方式：9-36V  直流供電/220V 交流供電

l 工作功耗：1~2W

4.3 通信特性

l 無線傳輸方式：GPRS/NB-IOT/LoRa/WiFi

l 通信協議：MQTT/TCP/UDP/HTTP/SSL/ModBus RTU,可定制其他協議

l 數據轉發：任意公網服務器

l 服務器中心數量：***多可支持同時向7個云服務器同時上報數據。

l 心跳包：支持自定義心跳包，可設置為信號強度。

l 注冊包：支持自定義注冊包，可設置為IMEI碼。

l 定位：支持LBS基站定位，方便查詢設備位置。

l 信號輸出：

1路4~20mA電流輸出，阻抗0~1K

1路0CT脈沖輸出(脈沖寬度默認200ms)

1路繼電器輸出

4.4 結構特性

超聲波流量計=主機+超聲波傳感器

超聲波熱量表=主機+超聲波傳感器+溫度傳感器

l 天線類型：外置吸盤式天線

l 材質：***鋁合金外殼

l 主體防護等級：IP65

l 傳感器防護等級：IP68

l 主體安裝方式：壁掛安裝

4.5 工作環境

l 溫度

主機:-20°C~+60°C;流量傳感器:-30°C~+160°C

l 濕度

主機: 85% RH;流量傳感器: 可浸水工作，水深<2m (注: 傳感器灌膠后)

5 產品核心***

v 安裝簡單靈活，快速部署，傳感器可采用管段、插入或外夾形式安裝

v 探頭吸附在管道外壁，無需端管斷流

v 支持自定義注冊包和心跳包，方便平臺區分設備。

v 支持任意物聯網云平臺和組態軟件，提供數據協議對接

v 支持阿里云、百度天工、OneNet、騰訊云等主流云平臺

v 非侵入式采集，不影響設備正常工作

v 支持遠程配置參數，FOTA 遠程升級，限度減少現場施工維護的人員***

6 數據上報通信協議

6.1 協議解析說明

UDP/TCP/MQTT/HTTP等多種推送方式，用戶接收數據需提供云端服務器公網IP地址和端口號。

JSON 格式數據報文示例：

{

    "deviceId":123456789,//設備序列號

    "flow":11.1,//瞬時流量，單位：m?/h

    "heatFlow":12.21,//瞬時熱流量，單位：GJ/h

    "fluidSpeed":11.1,//流體速度，單位：m/s

    "fluidSoundSpeed":11.1,//測量流體聲速，單位：m/s

    "positiveFlow":11.1,//正累積流量，單位：m?

    "negativeFlow":11.1,//負累積流量，單位：m?

    "positiveHeat":11.1,//正累積熱量，單位：GJ

    "negativeHeat":11.1,//負累積熱量，單位：GJ

    "netFlow":11.1,//凈累積流量，單位：m?

    "netHeat":11.1,//凈累積熱量，單位：GJ"

    "supplyTemp":11.1,//供水溫度，單位：℃

    "returnTemp":11.1//回水溫度，單位：℃

}
