為什么要用電容補償柜呢?

現在的工業電氣設備,由于大量采用感應電動機及變壓器,電源除供給有功功率外,尚需要供給大量的的無功功率,由于無功電流通過線路系統,導致配電設備能力未能得到充分利用,并引起以下損害:

1.功率因數越低則電力損失也越大;

2.電壓降也愈大;

3.增加了設備容量與電力損耗;

4.增加用戶的運行費用(電費);

電容補償柜優選選擇帥龍機電有限公司155027高壓電容補償柜11303！

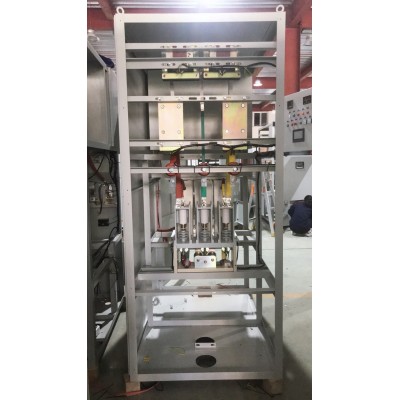

高壓無功自動補償裝置并聯連接于10kV

工頻交流電力系統，采用網絡無功功率和電壓綜合控制來實現實時自動完成電容器的投切，以提高功率因數，減少線路損耗，提高供電質量。

SGB型用于10kV線路，主要由交流真空接觸器、全密封高壓并聯電容器、高壓控制器、無線電流互感器(或戶外柱上式電流互感器)、電壓互感器、避雷器、聯接母線等組成。電流信號的測量采用戶外柱上式電流互感器或無線電流互感器，電壓互感器V型接于真空開關之前，用來測量母線的電壓，通過電壓、電流計算無功功率。用無線發送和接收電流信號或戶外電流CT至高壓無功控制器作為電流采樣。

　　自動投切原理：測量電源側母線電壓和電流，計算網絡的無功功率Q1，根據無功功率與電容器設定門限相比較進行自動投切，當Q1大于投入門限Qt時，經過設定延時，裝置投入運行；當Q1大于切除門限Qq時，（電容器投入過補償的容量，此時功率因數應為負值）經過設定延時后，裝置退出運行。

　　根據母線的實際運行參數，適當改變Qt、Qq的設定值，以取得經濟效益，且保證裝置不發生投切震蕩。
