產品簡介

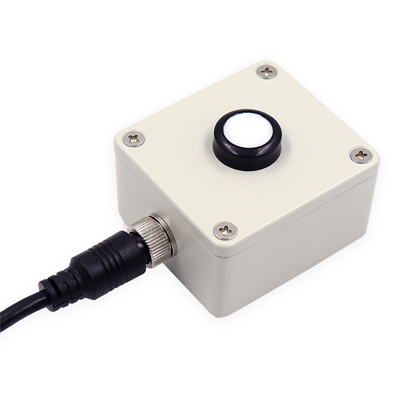

RY-CGH光合有效輻射傳感器主要用來測量400-700nm波長范圍內的自然光的光合有效輻射，并且使用簡單，可直接與數字電壓表或數據采集器相連，可在全天候條件下使用。

該傳感器采用硅光探測器，并通過一個400-700nm的光學濾光器。當有光照時，產生一個與入射輻射強度成正比的電壓信號，并且其靈敏度與入射光的直射角度的余弦成正比，每臺光合有效輻射表都給出各自的靈敏度(原始毫伏電壓輸出時)，可直接計算出單位為μ?mol/m2?s的數值。

該表廣泛應用于農業氣象，農作物生長的研究。

產品參數

光譜范圍400-700nm

靈敏度7—50μv/μmol?m-2?s-1

響應時間＜1s（99%）

溫度相關最da0.05%/℃

余弦校正上至80°入射角

內阻＜2K

工作環境溫度-40—65℃、濕度<90%

輸出原始輸出200mv

量程0-4000μ?mol?m2?s

接線定義RY-CGH紅+  白-（毫伏電壓輸出）

RY-CGH/S紅+  黑-  黃ma輸出(4-20mA電流型)

RY-CGH/485紅+  黑-  黃A 藍 B（RS485型）

標配線長3米

最遠引線長度電流200米、RS485 500米

MODBUS RTU通訊協議（適用于RY-CEBN/485傳感器）

波特率：9600

數據位：8

停止位：1

校驗位：無

1.1 CRC說明：

以下所有說明中，MODBUS RTU 協議中的CRC16兩字節，按照MODBUS規定：低字節在前，高字節在后。

地址操作內容備注

0x0000讀寫傳感器地址，范圍0x01-0xFF（十進制），出廠設置為0xFF

以下說明中，假定傳感器地址0xFF（傳感器缺省地址為FF）

1.2 返回錯誤碼規定：

傳感器對于錯誤指令的接收(包括CRC16效驗錯誤)，均實行不返回錯誤碼方式。上位機可在指令發出100ms后收不到返回數據時認為發出指令失敗，可重新發送指令。

2.1 標準MODBUS 寄存器說明

    特別注意：MODBUS 命令中寄存器的數量或長度一項均為兩字節16 位為一個單位（高字節在前，低字節在后），而非單字節8 位為一個單位。

用戶應保證命令中寄存器的地址和數量這兩項參數的范圍在本系統規定范圍之內。如果超出范圍，傳感器的輸出結果將無法預測，用戶應在上位機軟件設計中保證MODBUS 命令符合本手冊要求

輸入寄存器：用功能碼 03 讀

地址操作內容備注

0x0000只讀輻射，16進制數，如0x0172表示輻射強度為370w/㎡

內部寄存器：用功能碼 03 讀；功能碼06 寫

注：地址部分的數據為16進制表示，例：地址20（十進制）讀寫值為0x14

下面舉例介紹一下利用 Modbus RTU 命令訪問系統寄存器的方法：

1、讀取多個輸入寄存器（3個實時數據）命令

發送：FF 03 00 00 00 01 91 D4

FF0300   0000   0191 D4

系統地址功能碼寄存器地址寄存器數量軟件自動產生的CRC16校驗位

回答：FF 03 02 01 72 10 25

數據段數據為：

FF030201 7210 25

系統地址功能碼數據段字節數量數據段數據CRC16校驗位

2、讀取地址寄存器命令

000300 0100   01D4 1B

功能碼寄存器地址寄存器數量軟件自動產生的CRC16校驗位

發送：00 03 00 01 00 01 D4 1B

回答：00 03 02 00 01 44 44

00030200 0144 44

功能碼數據段的字節數量數據段數據CRC16校驗位

數據段數據為0x0001 =01   表示系統地址01

3、修改內部寄存器（系統地址）命令（把地址改為0x33）

發送：00 10 00 01 00 01 02 00 33 EA 04

001000   0100 010200 33EA 04

功能碼起始寄存器地址寄存器個數數據長度數據CRC16校驗位

回答：00 10 00 01  00 01 C8 0E  （表示修改成功）

001000 0100  0151 D8

功能碼起始地址寄存器個數CRC16校驗位
