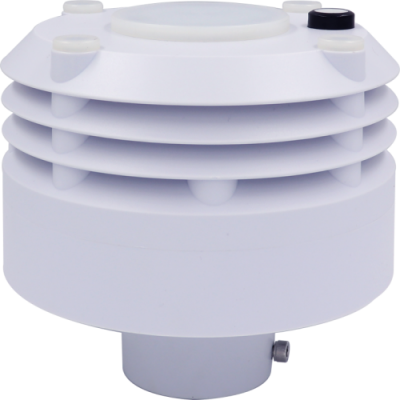

產品簡介

RY-CPM2519型九參數空氣質量變送器是耘農公司針對目前智慧城市、智慧環保監測領域?qū)彆r(shí)度勢研發的針對大氣戶外PM2.5、PM10、環境溫度、相對濕度、氣壓、光照度、噪聲、CO2、露點溫度九項戶外參數監測的儀器。產品外觀精美、集成度高。

適用領域

RY-CPM2519型空氣質量變送器（戶外型）可以適用于城市網格化環境監測控、智慧路燈、景區環境監測、工廠或礦場、建筑工地（工地?fù)P塵監測）、城市道路、高速公路、公共場所等涉空氣質量監測的場所。

產品參數

監測參數 測量范圍 分辨率 準確度

PM2.5 0-1000ug/m3 1ug/m3 ±（10±10%）（＜500ug/m3）

PM10 0-1000ug/m3 1ug/m3 ±（10±10%）（＜500ug/m3）

溫度 -40-85℃ 0.1℃ ±0.3℃ (@25℃，典型）

濕度 0-100*RH 0.1%RH ±3%RH  (10-80%RH）無凝露時

氣壓 300-1100hpa 0.1hpa ≦±0.3hPa（@25℃，950hPa-1050hPa））

光照度 0-200KLUX 10LUX 讀數3%或1%F.S

噪聲 30-130dB 0.1dB ±1.5dB

露點溫度 0-40℃ 0.1℃ ≤0.5℃（0℃-30℃，40%RH~100*RH）

＞1℃（＜0℃，＜40%RH）

CO2 0-5000PPM 1PPM ±70PPM±讀數的3%

供電范圍 DC12V～24V

功   耗 <1w(12V)

信號輸出 默認485輸出，MODBUSRTU協議  可擴展功能：GPS定位

工作環境 溫度 -40～85℃      濕度 5～100*RH 無凝露

安裝方式 套筒固定，可選配法蘭轉接件。

殼體材質 ASA材質

防護等級 IP65

產品接線定義

RY-CPM2516/485型六參數空氣質量傳感器接線定義

紅線 電源正極（DC12V或DC24V）

黑線 電源負極（DC12V或DC24V）

黃線 485輸出  A

藍線 485輸出  B

MODBUS RTU通訊協議

波特率：9600

數據位：8

停止位：1

校驗位：無

1.1 CRC說明：

以下所有說明中，MODBUS RTU 協議中的CRC16兩字節，按照MODBUS規定：低字節在前，高字節在后。

以下說明中，假定傳感器地址0xFF（傳感器缺省地址為FF）

1.2 返回錯誤碼規定：

傳感器對于錯誤指令的接收(包括CRC16效驗錯誤)，均實行不返回錯誤碼方式。上位機可在指令發出200ms后收不到返回?cái)?shù)據時認為發出指令失敗，可重新發送指令。

1.3 標準MODBUS 寄存器說明

特別注意：MODBUS 命令中寄存器的數量或長度一項均為兩字節16 位為一個單位（高字節在前，低字節在后），而非單字節8 位為一個單位。

用戶應保證命令中寄存器的地址和數量這兩項參數的范圍在本系統規定范圍之內。如果超出范圍，傳感器的輸出結果將無法預測，用戶應在上位機軟件設計中保證MODBUS 命令符合本手冊要求，支持最小問詢周期為1S/次。

輸入寄存器：用功能碼 03 讀

地址 操作 內容 備注

0x0001 只讀 噪聲,放大10倍的16進制數如0x01193表示403/10=40.3dB

0x0002 只讀 硫化氫/TVOC，16進制數

0x0003 只讀 SO2濃度，16進制數，如0x0172表示SO2濃度為370ppb

0x0004 只讀 NO2濃度，16進制數，如0x0036表示NO2濃度為54ppb

0x0005 只讀 CO濃度，16進制數，如0x0A00表示CO濃度為2560ppb

0x0006 只讀 O3濃度，16進制數，如0x0123表示O3濃度為291ppb

0x0007 只讀 PM2.5濃度，16進制數，如0x0172表示PM2.5濃度為370ug/m3

0x0008 只讀 PM10濃度，16進制數，如0x0193表示PM10濃度為403ug/m3

0x0009 只讀 空氣溫度，加40放大100倍的16進制數，如0x1B00表示6912/100-40=29.12℃

0x000A 只讀 空氣濕度，放大100倍的16進制數，如0x1603表示5635/100=56.35%

0x000B 只讀 大氣壓強，放大10倍的16進制數，如0x2784表示10116/10=1011.6hPa

0x000C 只讀 風速，放大100倍的16進制數，如0x0125表示293/100=2.93m/s

0x000D 只讀 風向，放大10倍的16進制數，如0x0C14表示3092/10=309.2° 北為0°

0x000E 只讀 10分鐘雨量，放大10倍的16進制數，如0x0016表示2.2mm

0x000F 只讀 輻射，16進制數，如0x0172表示輻射強度為為370W/㎡

0x0010 只讀 光照，放大100倍的16進制數，如0x0123表示光照強度為2.91Klux或2910lux

0x0011 只讀 紫外指數

0x0012 只讀 CO2，16進制數，如0x01F4表示CO2濃度為500ppm

0x0013 只讀 負氧離子，縮小10倍的16進制數，如0x01F4表示負氧離子個數為5000個

0x0014 只讀 露點溫度，放大10倍的16進制數，如0x00FA表示露點溫度為25℃。

0x0015-

0x001f 只讀 保留

0x0020 只讀 電子羅盤，16進制數，如0x0036表示目前指向54° 北為0

0x0021 只讀 俯仰角1 定制

0x0022 只讀 俯仰角2 定制

0x0023 只讀 俯仰角3 定制

0x0024 只讀 經度-1 定制

0x0025 只讀 經度-2 定制

0x0026 只讀 緯度-1 定制

0x0027 只讀 緯度-2 定制

0x0028 只讀 海拔 定制

1.4通訊示例

下面舉例介紹一下利用 Modbus RTU 命令訪問系統寄存器的方法：

1、讀取多個輸入寄存器（6個實時數據）命令

發送：FF 03 00 01 00 14 01 DB

FF 03 00   01 00   14 01   DB

系統地址 功能碼 寄存器地址 寄存器數量 軟件自動產生的CRC16校驗位

回答：FF 03 28 02 08 00 00 00 00 00 00 00 00 00 00 00 11 00 14 1A 57 0C 5F 27 83 00 00 00 00 00 00 00 00 01 26 00 00 01 F4 00 00 00 FA B5 3F

FF 03 20 02 08 00 00 00 00 00 00 00 00 00 00 00 11 00 14 1A 57 0C 5F 27 83 00 00 00 00 00 00 00 00 01 26 00 00 01 F4 00 00 00 FA B5 3F

系統地址 功能碼 數據段字節數量 數據段數據 CRC16校驗位

解析數據：

  0X0208=0x02*256+0x08=520

噪聲=520/10=52dB

  0x0011=17

   PM2.5=17 ug/m3

   0x0014=20

   PM10=20 ug/m3

  0x1A57= 0x1A * 256 + 0x57= 6743

   溫度 = 6743/100-40=27.43℃

   0x0C5F= 0x0C * 256 + 0x5F= 3167

   濕度=3167/100=31.67%RH

0x2783= 0x27 * 256 + 0x83= 10115

   氣壓=10115/10=1011.5hPa

0x0126=0x01*256+0x26=294

   光照=294/100=2.94Klux 或 光照=2940lux

0x01F4=0x01*256+0xF4=500

   CO2=500PPM

0x00FA=250

露點溫度=250/10=25℃

2、讀取單個輸入寄存器命令

發送：FF 03 00 09 00 01 41 D6

FF 03 00   09 00   01 41   D6

系統地址 功能碼 寄存器地址 寄存器數量 軟件自動產生的CRC16校驗位

回答：FF 03 02 1A 57 DB 0E

FF 03 02 1A 57 DB 0E

系統地址 功能碼 數據段字節數量 數據段數據 CRC16校驗位

解析數據：

    0x1A57= 0x1A * 256 + 0x57= 6743

   溫度 = 6743/100-40=27.43℃

3、讀取地址寄存器命令

發送：00 03 00 00 00 01 85 DB

00 03 00 00 00   01 85 DB

功能碼 寄存器地址 寄存器數量 軟件自動產生的CRC16校驗位

回答：00 03 02 00 01 44 44

00 03 02 00 01 44 44

功能碼 數據段的字節數量 數據段數據 CRC16校驗位

數據段數據為0x0001 =01   表示系統地址為01

4、修改內部寄存器（系統地址）命令（把地址改為0x33）

發送：00 06 00 00 00 33 C8 0E

00 06 00   00 00 33 C8 0E

功能碼 寄存器地址 新地址 CRC16校驗位

回答：00 06 00 00 00 33 C8 0E  （表示修改成功））

00 06 00 00 00  33 C8 0E

功能碼 起始地址 新地址 CRC16校驗位

補充協議：(默認設備地址為FF)

主動上報周期       （寄存器地址0x01 0A）    單位為min，0代表不上報

00 06 01 0A 00 0A 29 E2 (設置主動上報周期為10分鐘)

主動上報長度       （寄存器地址0x01 0B ）

00 06 01 0B 01 14 F9 BA(主動上報寄存器地址01-14)

波特率  （寄存器地址  0X0102）

00-06分別代表2400、4800、9600、19200、38400、57600、115200

00 06 01 02 00 02 A9 E6（設置波特率為9600，非專業人士請勿自行更改）

質保及售后：

保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。

售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
