一、接線部分

A、航插部分。

默認連接溫度傳感器，可選配溫濕度傳感器，可選配雨雪傳感器。

B、電源和控制部分。

控制器可以支持12和24VDC供電。一般根據選用的卷膜器，選擇相應的電源。如選擇12V 50W的卷膜器，則選擇12V 60W以上的電源適配器；選擇24V 100W的卷膜器，則選擇24V 100W-130W的電源適配器。

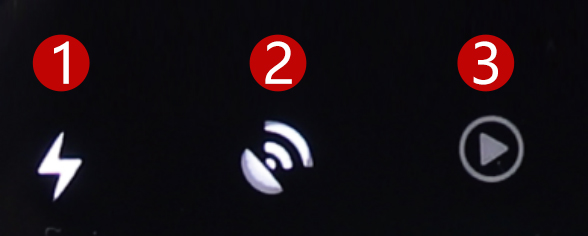

二、指示燈部分

如下圖所示：

① 電源指示燈?？刂破魍姾髸Ａ?。

② 網絡指示燈?？刂破髡＿B接服務器后指示燈會常亮；若未能與服務器正常連接，則指示燈會常滅。 控制器與服務器有數據交互時，網絡指示燈會閃爍。

③ 按鍵指示燈。 當按下按鍵有效時，指示燈會閃爍一下，默認指示燈常滅。

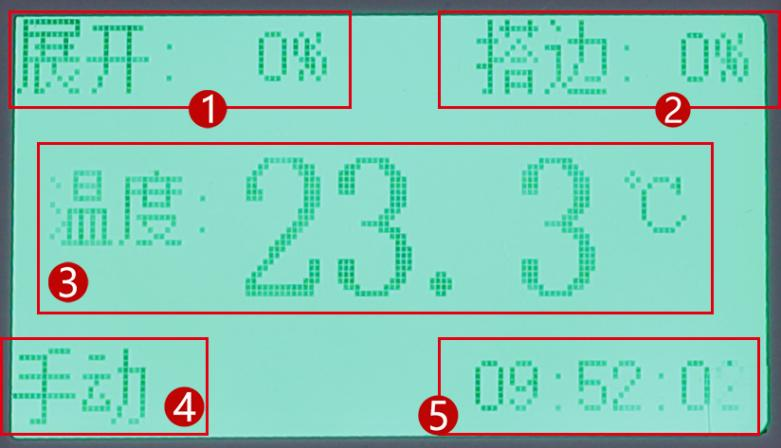

三、LCD顯示屏部分（主界面）

如下圖所示：

① 風口展開的百分比。 0%表示風口完全關閉，100*表示風口完全展開。

② 搭邊位置。表示當前大棚的搭邊位置，如圖所示，風口展開到15%達到搭邊位置。

③ 參數顯示。顯示當前的棚內溫度。若配有溫濕度傳感器，則5秒一次，循環顯示當前大棚的棚內溫度和棚內濕度。若傳感器異常，則顯示“*”號。

④ 運行模式顯示。顯示當前的運行模式，運行模式分別有：手動、分段3段、分段5段、智能3段、智能5段、一鍵除濕。

⑤ 時間顯示。顯示當前的時間（24小時制）。

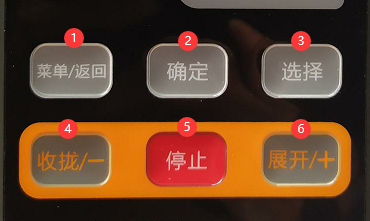

四、按鍵部分

如下圖所示：

① 菜單/返回 復用按鍵。 在主界面（3部分顯示界面）下，為“菜單”功能按鍵，進入設置界面；在設置界面下，為“返回”功能按鍵，可以返回上一級設置界面或者主界面。

② 確定 按鍵。在設置界面中，按“確定”按鍵，保存當前設置參數并返回主界面。

③ 選擇 按鍵。在設置界面中，按“選擇”按鍵，依次從上向下移動光標，選擇不同的設置條目。

④ 收攏/- 復用按鍵。在主界面，手動模式下，為“收攏”功能按鍵；在設置界面下，為“-”功能按鍵，當需要減小設置參數，每按一次按鍵，參數減小一個單位。如設置時間段中，開始時間中，小時的值為09，按一下按鍵，小時值變為08。

⑤停止 按鍵。多功能按鍵，在主界面，手動模式下，為“停止”功能；在“自動校準”或者“一鍵除濕”模式下，為退出當前模式功能。

⑥展開/+ 復用按鍵。 同④。
