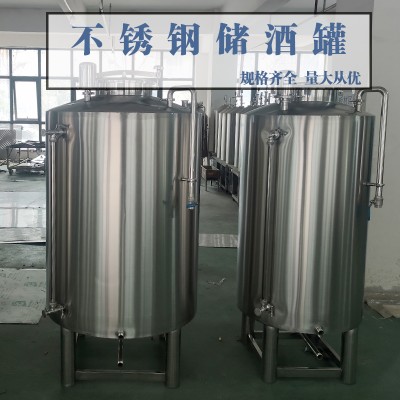

儲存罐結構

1. 儲存罐分為，立式儲存罐和臥式儲存罐，單層儲罐、雙層儲罐、保溫儲罐、恒溫儲罐、控溫儲罐。

2. 不銹鋼儲存罐設備設計合理、工藝先進、自動控制，符合GMP標準要求，罐體采用立式或臥式單層或雙層結構，可根據用戶要求充填保溫材料。

3. 根據儲存能力不同由50-15000L，儲存能力在20000L以上的儲罐，建議使用室外儲存罐. 材質使用SUS304進口不銹鋼制成。

4. 儲存罐具有良好的保溫性能，罐體附帶裝置如下： CIP清洗噴淋頭、人孔、溫度孔、液位指示器、壓力表、排氣閥、呼吸器、 呼吸氣孔、無菌采樣口、進、出料口等。

不銹鋼人孔

不銹鋼人孔是安裝在儲罐頂上的 應急通氣裝置，通常與防火器、機械呼吸閥配套使用，既能避免因意外原因造成罐內急劇超壓或真空時，損壞儲罐而發生事故，又有起到 阻火作用，是保護儲罐的 裝置，特別適用于貯存物料以氮氣封頂?shù)墓绊敵汗蕖＞哂卸▔号欧拧⒍▔何搿㈤_閉靈活、 阻火、結構緊湊、密封性能好、 可靠等優點。

不銹鋼人孔一般使用304、316L材質的鋼板作為原材料來制作。

人孔分為緊急泄壓人孔、防爆阻火呼吸人孔、罐頂人孔、罐壁人孔和帶芯人孔等。

參數

人孔已有成型產品，直徑通常為600mm。人孔中心距地板一般為750mm。便于工作人員在安裝、清洗、維護時進出油罐和通風。

非金屬油罐的人孔設在罐頂上，金屬油罐的人孔設在罐壁 下圈板上。大都為直徑600mm的圓孔，其中心距底板750mm，為油罐清洗或維修人員進出油罐用，又稱作道門。檢修清理油罐時刻利用人孔進行采光和通風。立式油罐的容量在5000m3;以下時設1~2個人孔，5000m3以上的設2個人孔。人孔的安裝應與進出油管線相隔不大于90°。當只設一個人孔時，應將其置于罐頂透光孔的對面;當設2個人孔時，其中一個設在透光孔的對面，另一個應至少與 個人孔相隔90°。

人孔應有一個設在進出油管右側附近，并盡量使人孔正對罐室密閉門，以便人員進出、維修油罐和通風接管用。

由于人孔安裝在油罐的 下層體圈上，防滲漏就顯得特別重要。要求兩法蘭結合面 保證其平直度，無飄扭現象。加強板和法蘭應盡量在整塊鋼板上切割而不拼接。法蘭和蓋板上加工有密封圈，在施工中要特別注意保護。密封用3mm厚石棉橡膠墊片，不允許有折裂。安裝人孔蓋板上扭緊螺栓時，要成對角均與用力，以防孔蓋變形。
