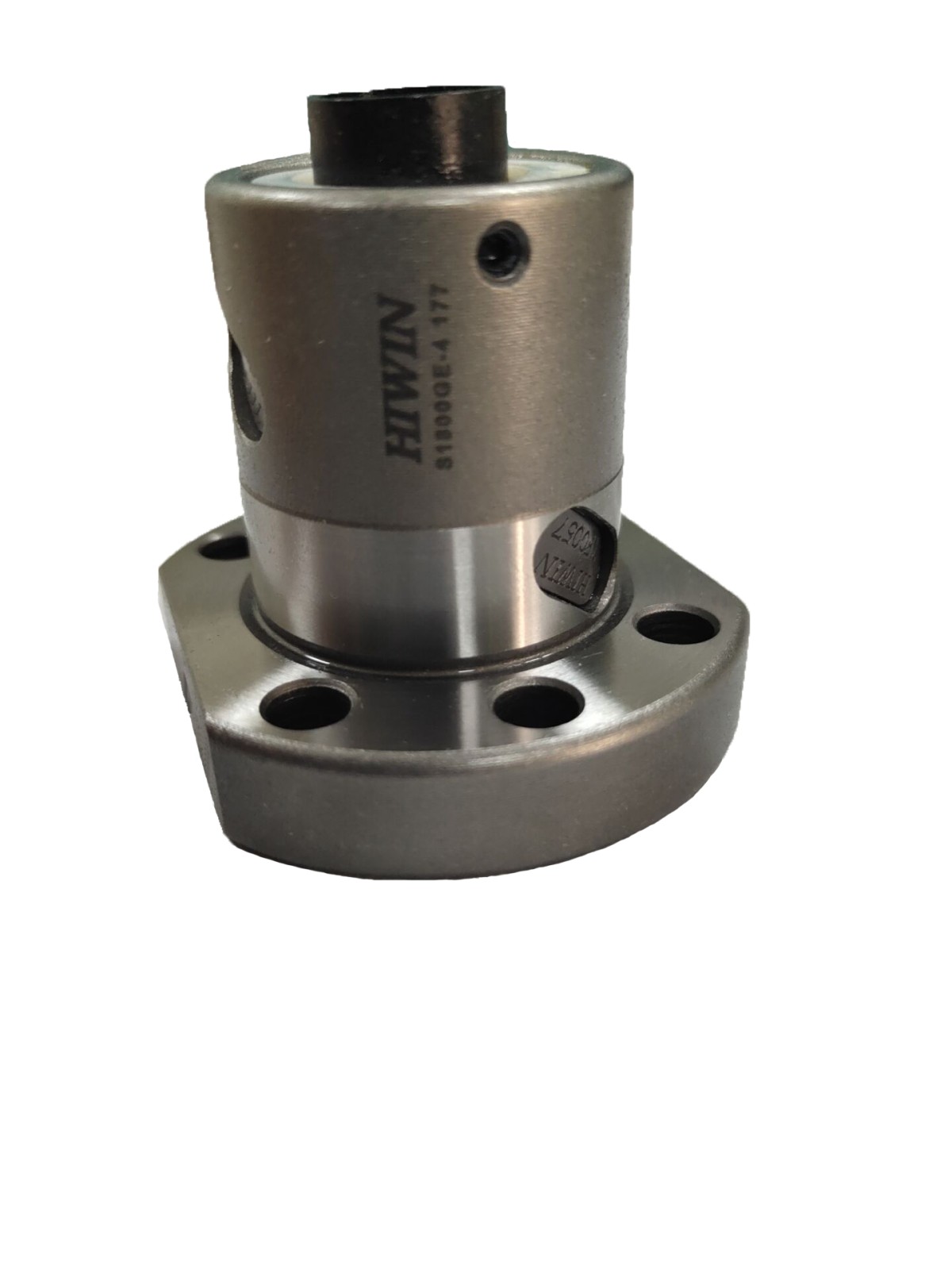

型號：R16-5T3-FSI-0.05

臺灣上銀1605絲桿，絲桿外徑16mm，導程5mm，T3代表的螺母三圈循環鋼球，T4就是4圈鋼球，比T3螺母長10mm，此螺母安裝尺寸都是標準尺寸，可替換TBI或其它品牌同款型號。

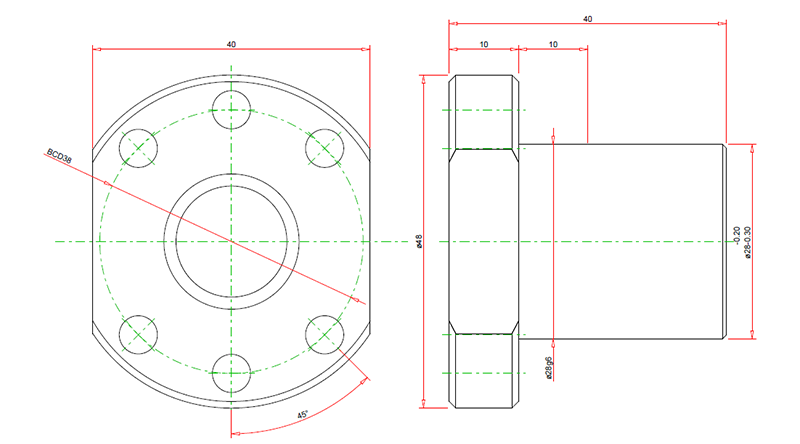

R16-5T3-FSI-0.05尺寸圖

對滾珠絲桿的型號選擇

    滾珠絲桿屬于高精密機械部件，選用時一定要嚴謹對待，有詳細圖紙。

   1.以實際需要確定確定滾珠絲桿長度（總長=工作行程+螺母長度+安全余量+安裝長度+連接長度+余量。如果增加了防護，比如護套，需要把護套的伸縮比值（一般是1：8，即護套的大伸長量除以8）考慮進去。

   2.以負載確定直徑。電機性能參數中有輸出扭矩，如果還帶減速器也要算進去（考慮效率），計算一下實際工況中需要多大推力，滾珠絲桿樣本有負載參數（即推力參數，一般標示為動負荷和靜負荷，看前者即可），選擇滾珠絲杠的公稱直徑。

   3.以直線速度和旋轉速度確定滾珠絲桿導程。電機確定了就知道輸出轉速，考慮一下你需要的大直線速度，把電機轉速（如果帶減速器再除以減速比）乘以絲桿導程的值就是直線速度，該值大于需要值即可。

   4.以實際需要確定滾珠絲桿精度。一般機械選C7以下即可，數控機床類選C5的比較多（對應國內標準一般是P5~P4和P4~P3級，具體參看樣本）。
