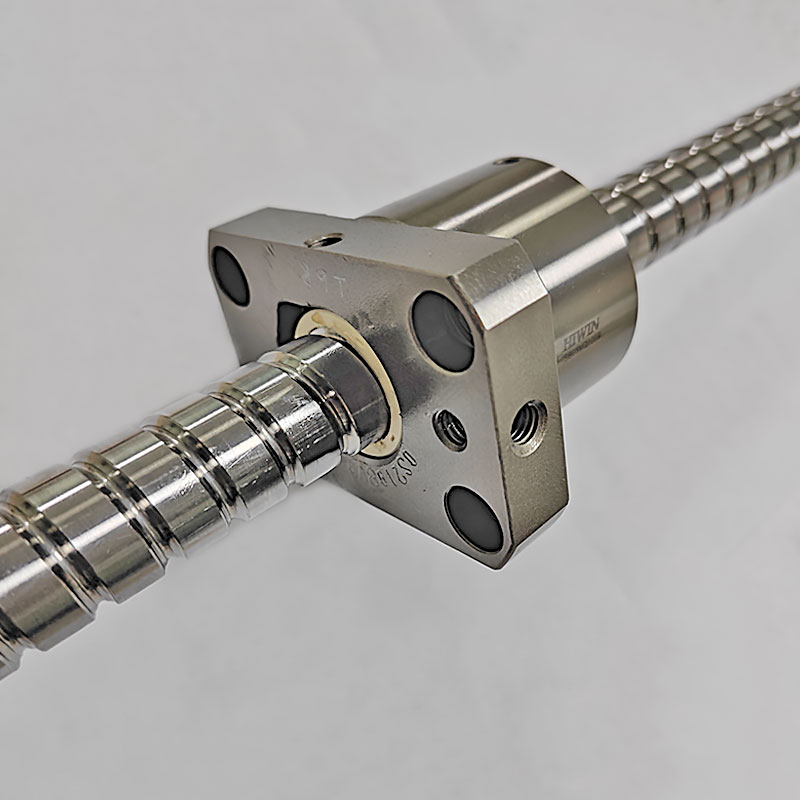

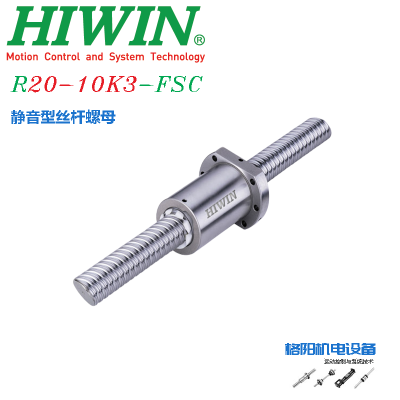

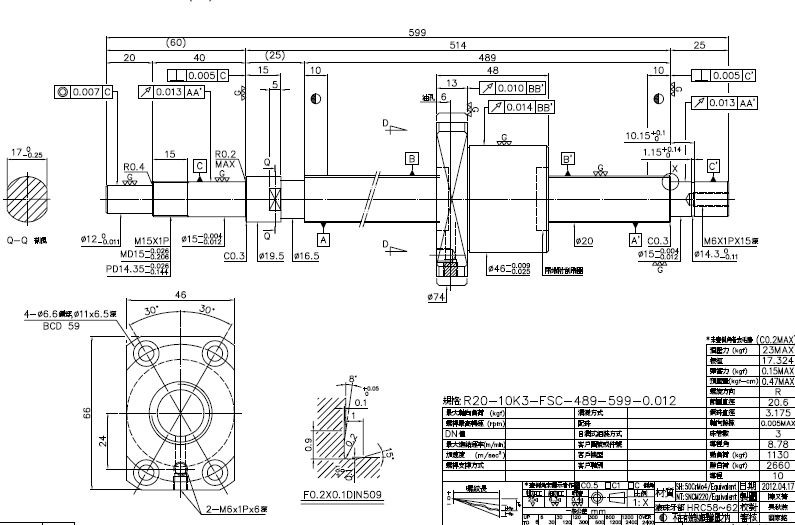

型號：R20-10K3-FSC

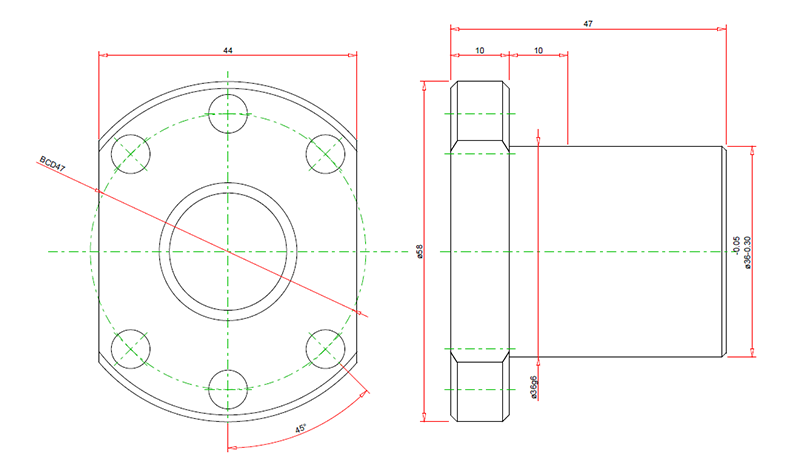

 臺灣上銀絲桿R20-10K3-FSC，螺桿外徑20mm，導程10mm，螺母安裝孔距47，滾珠絲杠機構的工作原理與螺母和螺桿之間的傳動原理基本相同。

  滾珠絲杠組件是由螺桿和螺母組成，每個都帶有匹配的螺旋槽，滾珠在這些槽之間滾動，提供螺母和螺桿之間的指定接觸。

  當螺桿或螺母旋轉時，滾珠被偏轉器偏轉到螺母的球返回系統中，并且它們以連續的路徑穿過返回系統到達滾珠螺母的相對端。然后滾珠從返回系統退出到滾珠絲杠和螺母螺紋滾道中，以便在閉合回路中再循環。

與電機一起使用時，滾珠絲杠的效率高達90％。它們相當精確，每英尺幾千分之一英寸的精度。許多行業都使用

  滾珠絲杠進行精確控制，包括航空航天，計算機，電子，汽車等新能源自動化行業。

滾珠絲杠也經常用于制造過程，在機器人、自動化裝配線、材料處理設備、輸送機、機床、電線控制和精密裝配設備中都很常見。

  滾珠螺母決定滾珠絲杠組件的負載和壽命。滾珠螺母回路中的螺紋數量與滾珠絲杠上的螺紋數量之比，決定滾珠螺母將比滾珠螺桿更快地達到疲勞失效（磨損）的程度。

  滾珠螺母包含兩類滾珠返回方式，外循環式和內循環式。

外循環式：滾珠通過返回管回到回路的相對端，滾珠返回管突出于滾珠螺母的外徑之上。

內循環式：滾珠通過或沿著螺母壁返回，低于滾珠螺母的外徑。
