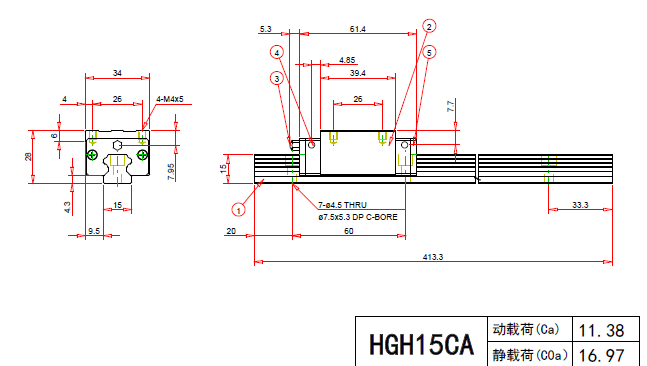

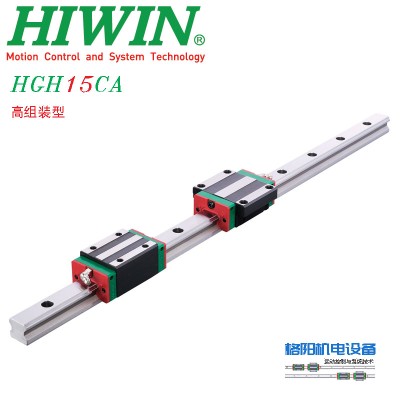

型號：HGH15CA

HG系列―重負荷型滾珠直線導軌

HG 系列直線導軌，為四列式單圓弧牙型接觸直線導軌，同時整合優化結構設計之超重負荷精密直線導軌，相較于其他之直線導軌提昇了負荷與剛性能力；具備四方向等負載特色、及自動調心的功能，可吸收安裝面的裝配誤差，得到高精度的訴求。高速度、高負荷、高剛性與高精度化概念已成為未來全世界工業產品發展的趨勢，HIWIN 四列式超重負荷直線導軌，即為基于此理念開發之產品。

HG 系列直線導軌特點

(1) 自動調心能力

來自圓弧溝槽的DF(45°-45°)組合，在安裝的時候，藉由鋼珠的彈性變形及接觸點的轉移，即使安裝面多少有些偏差，也能被線軌滑塊內部吸收，產生自動調心能力之效果而得到高精度穩定的平滑運動。

(2) 具有互換性

由于對生產製造精度嚴格管控，直線導軌尺寸能維持在一定的水準內，且滑塊有保持器的設計以防止鋼珠脫落，因此部份系列精度具可互換性，客戶可依需要訂購導軌或滑塊，亦可分開儲存導軌及滑塊，以減少儲存空間。

(3) 所有方向皆具有高剛性

運用四列式圓弧溝槽，配合四列鋼珠等45度之接觸角度，讓鋼珠達到理想的兩點接觸構造，能承受來自上下和左右方向的負荷；在必要時更可施加預壓以提高剛性。

 HG系列直線導軌（精密級現貨）

       HGR15-R1000-H，HGR20-R1000-H，HGR25-R1000-H，HGR30-R1000-H

       HGR35-R1000-H，HGR45-R1000-H，HGR55-R1000-H，HGR65-R1000-H

       HGH系列重負荷滑塊（精密級現貨）

       HGH15CAZ1H，HGH20CAZ1H，HGH25CAZ1H，HGH30CAZ1H，HGH35CAZ1H，HGH45CAZ1H，HGH55CAZ1H，HGH65CAZ1H

上銀HG系列高組裝型號

HGH15CA HGH20CA HGH25CA HGH30CA HGH35CA HGH45CA HGH55CA HGH65CA

HGW15CA HGW20CA HGW25CA HGW30CA HGW35CA HGW45CA HGW55CA HGW65CA

HGW15CC HGW20CC HGW25CC HGW30CC HGW35CC HGW45CC HGW55CC HGW65CC

HGH20HA HGH25HA HGH30HA HGH35HA HGH45HA HGH55HA HGH65HA

HGW20HC HGW25HC HGW30HC HGW35HC HGW45HC HGW55HC HGW65HC

HGW20HA HGW25HA HGW30HA HGW35HA HGW45HA HGW55HA HGW65HA
