射流式水下曝氣機系統簡單，可靠性高。無需鼓風機等設備，系統簡單，除吸氣口外，其余部分均潛入水中運行，噪音??；曝氣機選用帶切割潛污泵，高效無堵塞，設備安全可靠，使用壽命長。

一、射流式水下曝氣機通過潛水泵產生的水流經過噴嘴形成高速水流，在噴嘴周圍形成負壓吸入空氣，經混合室與水流混合，在喇叭形的擴散管內產生水氣混合流，高速噴射而出，夾帶許多氣泡的水流在較大面積和深度的水域內渦旋攪拌，完成曝氣，并且其軸功率不隨潛沒深度的變化而變化，進氣量可以調節。正因為如此，潛水射流曝氣機可以在水位變化較大的池中應用。

二、射流式曝氣機主要特點：

    1、潛水射流曝氣機結構緊湊，占地面積小，安裝方便。曝氣機由潛污泵、曝氣器和進氣管三部分組成，結構緊湊，占地面積少；另外，曝氣機提供兩種安裝方式，安裝便捷，維護方便。

    2、潛水射流曝氣機曝氣效能高，應用范圍廣。由于其高速的射流流態，液氣混合充分，氧吸收率高，動力效率高。比傳統曝氣池處理效率高，曝氣時間可明顯縮短，并適用于各種污水處理，包括推流式曝氣池、混合曝氣池、延時曝氣池、氧化溝、氧化塘等。

    3、潛水射流曝氣機系統簡單，可靠性高。無需鼓風機等設備，系統簡單，除吸氣口外，其余部分均潛入水中運行，噪音??；曝氣機選用帶切割潛污泵，高效無堵塞，設備安全可靠，使用壽命長。

    4、潛水射流曝氣機投資和運行費用低。由于射流曝氣機適用于較深的曝氣池，減少了占地面積，系統簡單，節約投資費用，處理效能高，節約運行費用。

三、射流式水下曝氣機使用范圍：

    QSB系列潛水射流曝氣機是給水預處理和污水生化處理工藝中的曝氣設備，用于曝氣沉沙池、預曝氣池、氧化池等的曝氣與攪拌；潛水射流曝氣機也可用于養殖塘增氧和景觀水養護；潛水射流曝氣機也可以用于自來水工藝前段除鐵、錳工藝中，還可以用于高層建筑自來水補水循環工藝中。

四、適用工況：

QSB型深水自吸式潛水射流曝氣機可在下列條下下正常連續運行：
1、高介質溫度不超過40°C；

2、介質的PH值在5~9；

3、介質密度不超過1150kg/m3。

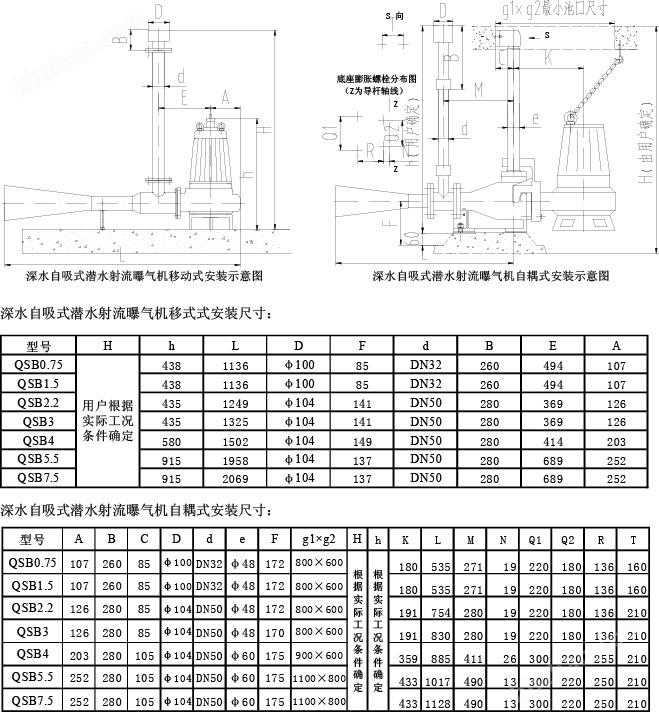

220v射流曝氣機 結構

四、使用說明
1、安裝前：
（1）必須詳細閱讀說明書，避免使用不當而損壞機器。仔細檢查潛水曝氣機的選型是否正確，實際使用條件是否與規定的使用條件*。
（2）清理水池或水道，防止雜物進入曝氣口。
（3）應由一名電工，用0-500V兆歐表，檢查電機主電纜三芯線對地絕緣電阻不得低于5兆歐，嚴禁使用兆歐表檢查控制電纜，避免損壞曝氣機內部的電器元件，而應用萬用表檢查控制電纜線。
（4）檢查電壓一定要在銘牌上標出的額定電壓±5%的范圍內。如果電源離潛水曝氣機的使用距離較遠時，考慮線損，電纜的截面積應加大，接頭應盡可能少，且接頭作密封處理，以防漏水；另外考慮維護檢修的方便，建議設置機旁端子箱。
（5）潛水曝氣機配有控制柜，使用前應仔細閱讀其說明書，并檢查設備接線是否正確，啟動裝置是否靈活，觸頭接觸是否良好，啟動設備的金屬外殼是否可靠接地，檢查所有接線處有無松動，并重新緊固一次。
（6）潛水曝氣機上的動力電纜線、接地線和控制電纜線應與控制柜（箱）的接線頭一一對接，如圖1所示。
（7） 潛水曝氣機的接地線為雙色線（黃/綠），為保證安全，必須連接牢靠，且比其它線長出50mm。
（8）檢查葉輪旋轉方向
     使用三相電源的潛水曝氣機，在潛水曝氣機初次啟動或每次重新安裝后都應檢查轉動方向，轉動方向不正確，會降低效率，并損壞潛水曝氣機。檢查方法是：潛水曝氣機在終安裝前，應舉高并作簡單的啟動，從底部向上看潛水曝氣機的吸水口，葉輪按逆時針方向旋轉。如果旋轉方向不正確可以交換控制柜或端子箱上三相線中的任意兩條線的位置，就能改變轉動方向。如果幾臺潛水曝氣機連到一控制柜或端子箱上，各臺潛水曝氣機必須單獨進行檢查。
 圖1  潛水曝氣機接線示意圖
2、安裝
（1）固定濕式安裝：采用自動耦合系統，潛水曝氣機沿導軌下滑到底座，與出水口自動耦合并密封可靠（詳見自動耦合裝置安裝說明書）。
（2）移動式安裝：以底盤支撐，底盤根據用戶需要可固定或不固定在基礎上，接上電源即可工作。
（3） 吊裝潛水曝氣機時，必須切斷電源，確保安全；在吊裝過程中加強對電纜的保護，嚴禁劃破、劃傷電纜。
3、啟動和運行監視
啟動前必須確認葉輪的旋轉方向。
（2）合閘后，不能立即啟動潛水曝氣機，應通過控制系統對潛水曝氣機進行自檢，如發現有故障出現（電控柜上出現閃光報警或警報報警），應檢查并排除故障，然后方可啟動，若電機不轉，應迅速果斷地拉閘，應檢查并排除故障，以免損壞電機。
（3）潛水曝氣機啟動后，應注意觀察電機及線路電壓表和電流表，若有異常現象，應立即停機查明原因，排除故障后方能重新合閘啟動。
（4）幾臺潛水曝氣機由一臺變壓器供電時，不能同時啟動，應由大到小逐臺啟動；停止時，應由小到大逐臺停止。
（5）運行中電流監視：潛水曝氣機的電流不得超過銘牌上的額定電流，三相電流不平衡度，空載時不超過10%，額定負載時不超過5%。
（6）運行中電壓監視：電源電壓與額定電壓的偏差不超過±5%，三相電壓不平衡度不超過1.5%。
五、維修保養說明
    潛水曝氣機產品可靠，性能優良。每臺在出廠前，都認真地進行了終檢查。
*潤滑的滾珠軸承使曝氣機具有大的耐久性。但為了保證曝氣機的正常使
用和壽命，應該進行定期的檢查和保養。
1、清洗
    為了防止潛水曝氣機在不用的內部積有雜質，可用潛水曝氣機抽清潔的水
來清潔潛水曝氣機。
    潛水曝氣機長期不用時，應清洗并吊起置于通風干燥處，注意防凍。若置
于水中，每15天至少運轉30min（不能干磨），以檢查其功能和適應性。
3、 電纜每年至少檢查一次，若破損請給予更換。
4、每年至少檢查一次電機絕緣及緊固螺釘，若電機絕緣下降請與本公司售后服務部，若緊固螺釘松動請重新緊固。
5、注油與換油
    蘭江潛水曝氣機在出廠前，已注入適量的機油用以潤滑機械密封，該機油應每年檢查一次。如果發現機油中有水，應將其放掉，更換機油，更換密封墊，旋緊螺
塞。三個星期后，需重新檢查，如果機油又成乳化液，則機械密封應進行檢查，
必要時應更換（與本公司蘭江售后服務部）。
注：機油為32#機械油。
6、 潛水曝氣機運行發生故障后，請按給出的故障排除方法排除，如仍不
能排除，并不能確定原因時，不要私自亂拆亂修，應立即與本公司售后服務部。

六、射流式曝氣機注意事項
1、 設備起吊時禁止直接起吊電纜或用電纜起吊其他重物。在搬運或懸掛潛水曝氣機可用帶鉤的鏈條鉤在卸扣或上蓋的吊環上。
2、 電纜端部嚴禁浸入水中。
3、 所有設備的外殼應可靠接地，以防止發生觸電事故。
4、 由于工作原理，大浸入深度應不超過規定值。
5、蘭江潛水曝氣機不能放在污水入口處，當底盤放在泥地或浮沙上，潛水曝氣機由于震動產生下陷，在這種情況下，建議將曝氣機懸置起來或放在一個較大的底板上。
6、當氣溫降至0℃以下時，若潛水曝氣機仍正常運轉可繼續使用，否則應吊起
置于通風干燥處，并注意防凍。
