系統參數
額定電壓/頻率 交流三相三線10.5KV 50Hz
負載功率 阻性負載：2200kW
負載分檔 阻性負載：分13檔，50、50、100、200、200、200、200、200、200、200、200、200、200kW
功率因數 1
負載精度（每檔） ±5%
負載精度（整機） ±3%
顯示精度 0.5級
控制電源 外接交流三相四線380V/50Hz
接線方式 負載電源輸入——銅排（星型接法）
控制電源輸入——接線排
通訊接口 RS485、RS232
絕緣等級 F級
防護等級 IP54
工作方式 連續工作
冷卻方式 強制風冷，側進風，上出風

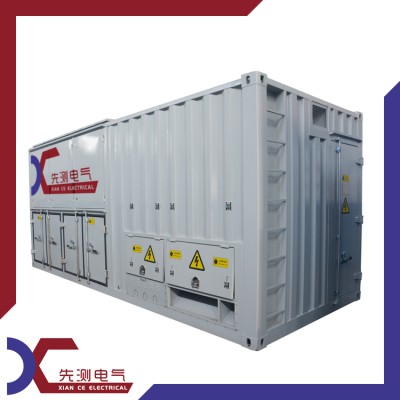

機箱構造 集裝箱封裝，配有可達頂部的梯子，進出風口帶網罩和保護門
運輸 吊裝，機箱頂部有承重吊環
機箱顏色 灰色（RAL7035）
機箱尺寸 約6058mm×2350mm×2591mm（長×寬×高）
重量 約10000kg
工作環境參數
工作溫度 -10℃～+50℃
相對濕度 ≤95%
海拔高度 ≤2500米
大氣壓力 86～106kPa
主要元器件品牌
接觸器 正泰 □ 施耐德 □ 西門子 □ 其他
熔斷器 茗熔
PLC 西門子

測控功能
（1）負載測試：可加載額定值，測量并顯示發電機組穩態三相電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率、運行時間等參數。
（2）一鍵式加減載：無論采用手動開關或軟件控制時，均可先設置好功率值，再啟動總加載開關，負載才會按預設值加載，從而避免功率調整過程中造成負載波動。
（3）控制方式選擇：可以選擇本地或智能方式控制負載。
（4）本地控制：負載配有本地控制面板，并劃分出若干功率檔位，可通過開關控制加載。
（5）智能控制：通過電腦上的數據管理軟件控制負載，實現自動加載，并對測試數據進行顯示、記錄和管理，生成各種曲線、圖表，并支持打印。
（6）控制方式互鎖：系統配有控制方式選擇開關，選擇任一種控制方式后，通過其余方式進行的操作無效，避免多重操作造成的沖突。
（7）本地儀表顯示數據：通過本地測量?jī)x表可顯示三相電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率等參數。

軟件功能
（1）通訊方式：智能控制使用光電隔離的RS485通訊串口連接PC，抗干擾能力強，保證系統控制的穩定性。也可通過轉換器實現各種通信協議的轉換，使用USB或RS232端口通訊。
（2）加載方式：手動加載或自動加載。
（3）手動加載：輸入功率和功率因數，即按指定數值加載。
（4）自動加載：測試時可設定多個加載階段的功率與時長，并按0%→25%→50%→75%→滿載或110%的預設順序自動進行階段測試。
（5）并機測試：當多臺負載并機時，軟件可進行并機測試，既可顯示、記錄各臺負載的參數，也可顯示、記錄并機后的系統總參數。
（6）實時參數：測試過程中，可通過軟件實時顯示電壓、電流、功率、功率因數、頻率、時間等主要參數。
（7）安全監控：可通過軟件指示燈，直觀監控負載狀態，異常停機保護時，提示停機原因。
（8）數據采集間隔：數據~小儲存間隔時間為2s。
（9）數據保存與查詢：測試數據可保存在軟件中，并隨時查詢歷史測試數據。
（10）圖形顯示：可顯示實時或歷史測試數據，并支持打印為以下曲線、圖形：1）實時電壓、電流、頻率、功率曲線；2）電壓曲線圖；3）電流曲線圖；4）功率曲線圖；5）頻率曲線圖；6）功率因數曲線圖。
（11）數據格式：圖表、曲線可通過word文檔格式輸出，檢測數據可通過Excel表格格式輸出，并支持打印。
