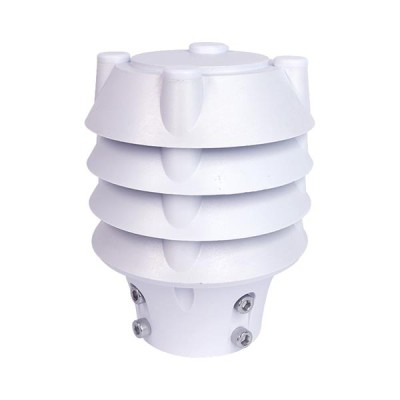

XF103 溫濕壓傳感器（戶外防護型）

產品簡介

XF103溫濕壓傳感器（戶外防護型）產品是針對多領域氣象參數進行監測的儀器。設備創新性地將氣象標準三參數即大氣溫度、濕度、大氣壓力，通過一個高集成度結構來實現，可實現戶外氣象參數24小時連續在線監測，通過數字量通訊接口將三項參數一次性輸出給用戶。

應用領域

· 氣象監測       · 微型環境監測      · 網格化環境監測   · 農業氣象監測

· 交通氣象監測   · 光伏環境監測      · 風力發電氣象監測

產品特點

· 小型化              · 支持485協議

· 低功耗              · 模塊化，無移動部件

· 方便安裝            · 支持多種氣象、環境參數同時監測

產品技術參數

監測參數 測量范圍 精度 分辨率

空氣溫度 -40-85℃ ≦±0.3℃(@25℃，典型） 0.01℃

空氣濕度 0-100*RH ≦±3%RH（@25℃，10%-80%RH，典型） 0.01%RH

大氣壓力 500-1100hPa ≦±0.3hPa（@25℃，950hPa-1050hPa） 0.1hPa

工作溫度 -40℃—80℃

輸出信號 標準產品為RS485接口，ModbusRTU；

可定制SDI-12(需另購模塊）

供電 DC9-30V

防護等級 IP65

固定方式 標準產品為套筒式固定，見產品尺寸圖。（可選配法蘭盤固定或折彎板固定方式）

固定支架 標準產品無，可選配1.5米、1.8米支架（需另購）

標配 3米線纜（可選配10米通訊線纜）

備注 大氣溫度、濕度、氣壓三個參數集成在一起的傳感器安裝在一個三層戶外防輻射罩內，防輻射罩采用PC+纖維特殊比例配置，內部噴涂隔熱層zui大程度減少太陽輻射的影響。無移動部件，保證了長時間測量數據的準確度。

  ?規格可能更新不預先通知

  ?規格可能更新不預先通知

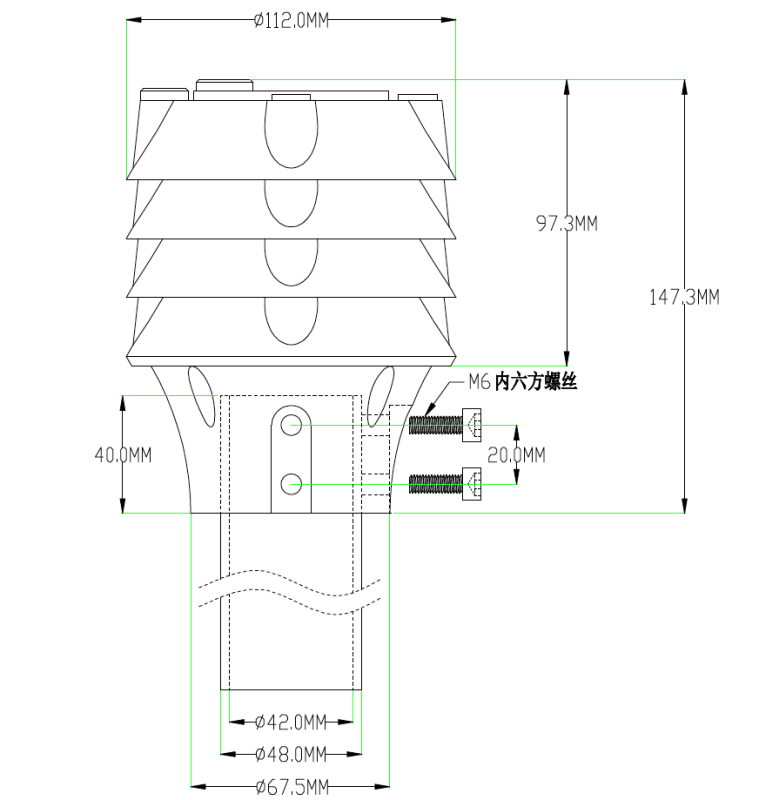

產品尺寸

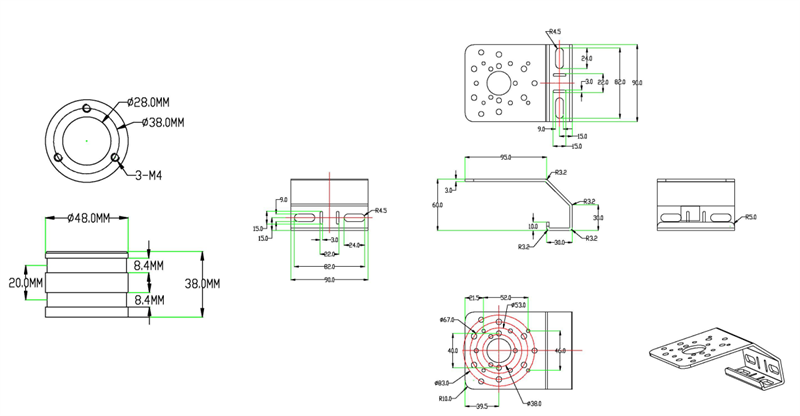

配套轉接件

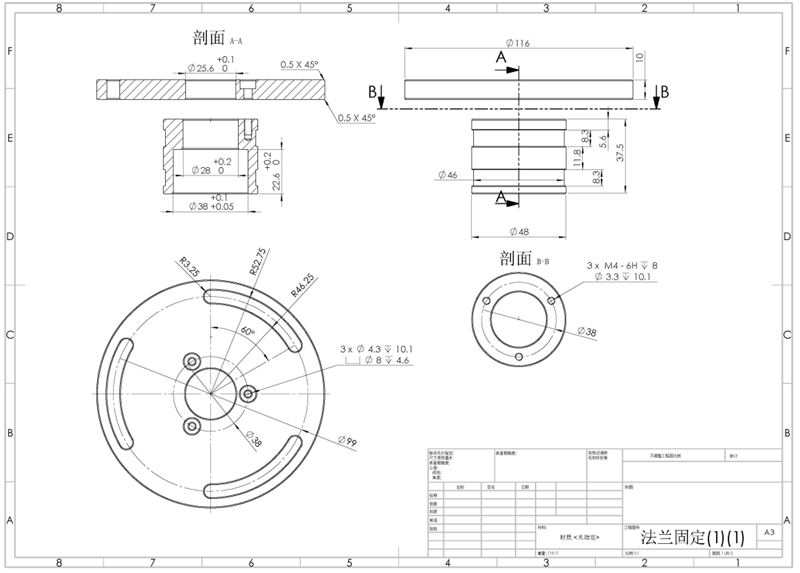

      法蘭盤固定方式：

折彎板固定方式：

MODBUS RTU通訊協議（適用于溫濕壓傳感器XF103）

波特率：9600

數據位：8

停止位：1

校驗位：無

1 CRC說明：

以下所有說明中，MODBUS RTU 協議中的CRC16兩字節，按照MODBUS規定：低字節在前，高字節在后。

以下說明中，假定傳感器地址0xFF（傳感器缺省地址為FF）

2 返回錯誤碼規定：

傳感器對于錯誤指令的接收(包括CRC16效驗錯誤)，均實行不返回錯誤碼方式。上位機可在指令發出100ms后收不到返回數據時認為發出指令失敗，可重新發送指令。

3 標準MODBUS 寄存器說明

    特別注意：MODBUS 命令中寄存器的數量或長度一項均為兩字節16 位為一個單位（高字節在前，低字節在后），而非單字節8 位為一個單位。

用戶應保證命令中寄存器的地址和數量這兩項參數的范圍在本系統規定范圍之內。如果超出范圍，傳感器的輸出結果將無法預測，用戶應在上位機軟件設計中保證MODBUS 命令符合本手冊要求

4 輸入寄存器：用功能碼 03 讀

地址 操作 內容 備注

0x0001 只讀 空氣溫度，加40放大100倍的16進制數，如0x1B00表示6912/100-40=29.12℃

0x0002 只讀 空氣濕度，放大100倍的16進制數，如0x1603表示5635/100=56.35%

0x0003 只讀 大氣壓強，放大10倍的16進制數，如0x2784表示10116/10=1011.6hPa

讀數據

設備地址 功能碼 起始寄存器地址 寄存器個數 CRC校驗

xx 03 0000 0002 CRCloCRChi

數據回復

設備地址 功能碼 數據長度 數據 CRC校驗

xx 03 04 00yy CRCloCRChi

WSY301/485示例

命令FF 03 00 00 00 03 10 15

 回復FF 03 06 19 AD 1B E4 27 15 79 FA

注：溫度：第4，5個字節19 AD=6573/100-40=25.73℃

濕度：第6，7個字節1B E4=7140/100=71.4%

    壓力：第8，9個字節  27 15= 10005/10=1000.5hpa

5 寫站號：

設備地址 功能碼 起始寄存器地址 寄存器個數 數據長度 數據 CRC校驗

xx 10 0001 0001 02 00xx CRCloCRChi（XX=0X01-0XFF）

寫寄存器回應

設備地址 功能碼 起始寄存器地址 寄存器個數 CRC校驗

xx 10 0001 0001 CRCloCRChi

示例

命令00 10 00 01 00 01 02 00 33 EA 04

回復00 10 00 01 00 01 51 D8

讀站號：（固定命令）

設備地址 功能碼 起始寄存器地址 寄存器個數 CRC校驗

00 03 0001 0001 CRCloCRChi

站號回復

設備地址 功能碼 數據長度 數據 CRC校驗

00 03 02 00xx CRCloCRChi（XX=01-ff）

示例

6 讀站號

命令00 03 00 01 00 01 D4 1B

回復00 03 02 00 FF C5 C4

質保及售后：

保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。

售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
