產品簡介

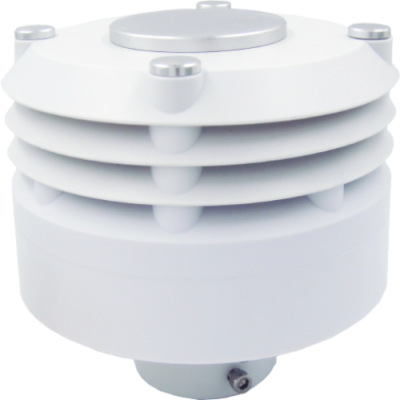

“溫室寶”大棚環境監測儀由邯鄲市耘農智慧農業科技有限公司研發、設計、生產。產品創新性地將溫室大棚環境監測要素集成到一個結構中，實現了4G無線傳輸或LORA短距離無線通訊（與“耘控盒子”通訊）。產品整體設計安裝方式靈活，可選取套筒式或吊裝式，靈活方便。一個結構實現了溫室大棚內環境溫度、濕度、光照度、CO2濃度、土壤溫度、土壤濕度六項參數的測量。

技術參數

監測要素測量范圍分辨率準確度

空氣溫度-40-85℃0.01℃±0.3℃(@25℃)

相對濕度0-100*RH0.01%RH±3%RH（@25℃，10%-80%RH）

光照強度0-100KLUX10KLUX±3%或1%F.S

土壤溫度-20-80℃0.1℃±0.5℃(@25℃)

土壤濕度0-100*VOL±0.1%±3%（0-45%VOL），

±5%（>45%VOL）

CO2濃度0-5000ppm1ppm±70ppm ±讀數的3%

供電方式DC12-24V或鋰太陽能

傳輸方式4G無線通訊、LORA無線通訊

通訊協議RS485 ModbusRTU

工作溫度-40—80℃

安裝方式套筒式或吊裝式（訂貨前需說明）

產品材質ASA（15年不變色）

MODBUS RTU通訊協議

波特率：9600

數據位：8

停止位：1

校驗位：無

1.1 CRC說明：

以下所有說明中，MODBUS RTU 協議中的CRC16兩字節，按照MODBUS規定：低字節在前，高字節在后。

以下說明中，假定傳感器地址0xFF（傳感器缺省地址為FF）

1.2 返回錯誤碼規定：

傳感器對于錯誤指令的接收(包括CRC16效驗錯誤)，均實行不返回錯誤碼方式。上位機可在指令發出100ms后收不到返回數據時認為發出指令失敗，可重新發送指令。

2.1 標準MODBUS 寄存器說明

    特別注意：MODBUS 命令中寄存器的數量或長度一項均為兩字節16 位為一個單位（高字節在前，低字節在后），而非單字節8 位為一個單位。

用戶應保證命令中寄存器的地址和數量這兩項參數的范圍在本系統規定范圍之內。如果超出范圍，傳感器的輸出結果將無法預測，用戶應在上位機軟件設計中保證MODBUS 命令符合本手冊要求

輸入寄存器：用功能碼 03 讀

地址操作內容備注

0x0001只讀空氣溫度，加40放大100倍的16進制數，如0x1B00表示6912/100-40=29.12℃

0x0002只讀空氣濕度，放大100倍的16進制數，如0x1603表示5635/100=56.35%

0x0003只讀光照，放大100倍的16進制數，例如0x0123表示光照強度為2.91Klux

0x0004只讀CO2濃度，16進制數，如0x0193表示PM10濃度為403ppm

0x0005只讀土壤溫度，加20放大100倍的16進制數，如0x1200表示4068/100-20=20.68℃

0x0006只讀土壤濕度，放大10倍的16進制數，如0x0123表示土壤濕度為29.1%

內部寄存器：用功能碼 03 讀；功能碼06 寫

地址操作內容備注

0x0000讀寫傳感器地址，范圍0x01-0xFF（十進制），出廠設置為0xFF

注：地址部分的數據為16進制表示，例：地址20（十進制）讀寫值為0x14

下面舉例介紹一下利用 Modbus RTU 命令訪問系統寄存器的方法：

1、讀取多個輸入寄存器（8個實時數據）命令

發送：FF 03 00 01 00 06 81 D6

FF0300   0100   0620   16

系統地址功能碼寄存器地址寄存器數量軟件自動產生的CRC16校驗位

回答：FF 03 0C 1B 00 16 03 01 23 01 93 12 00 01 23 2F 9D

數據段數據為：

FF030C1B 00 16 03 01 23 01 93 12 00 01 232F 9D

系統地址功能碼數據段字節數量數據段數據CRC16校驗位

2、讀取地址寄存器命令

發送：00 03 00 00 00 01 85 DB

000300 0000   0185 DB

功能碼寄存器地址寄存器數量軟件自動產生的CRC16校驗位

回答：00 03 02 00 01 44 44

00030200 0144 44

功能碼數據段的字節數量數據段數據CRC16校驗位

數據段數據為0x0001 =01   表示系統地址01

3、修改內部寄存器（系統地址）命令（把地址改為0x33）

發送：00 06 00 00  00 33 C8 0E

000600   0000 33C8 0E

功能碼寄存器地址新地址CRC16校驗位

回答：00 06 00 00  00 33 C8 0E  （表示修改成功）

000600 0000  33C8 0E

功能碼起始地址新地址CRC16校驗位

質保及售后：

保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。

售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
