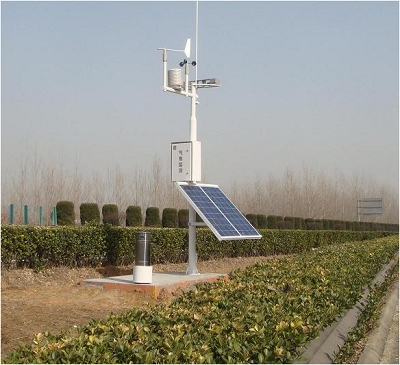

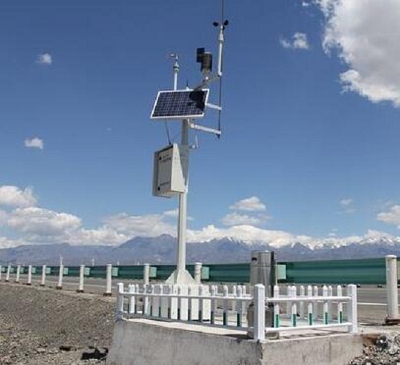

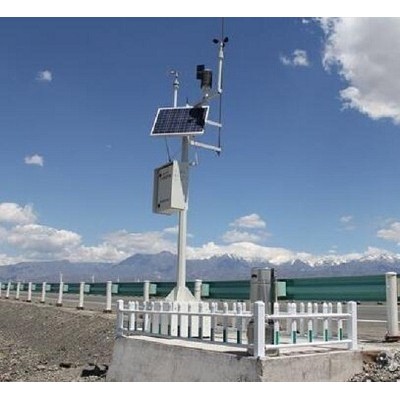

JB-QX-01多功能自動氣象站

采集器技術參數：

·記錄容量：約524262條

·記錄間隔：1分鐘～100天連續可調

·通訊接口：USB2.0 [485/GPRS可選]

·防水等級：可防護潮濕環境及雨水沖刷，但禁止透水或用水浸泡！

·工作環境：-30℃～70℃(溫度低于-20℃時候建議采用保溫措施！)

·平均功耗：主機平均工作電流<0.2mA(電池供電:存儲間隔60秒！)

·電源供電：默認配置6節電池供電，可定制交直流、蓄電池和太陽能供電。

·電池壽命：默認采用干電池供電，續航能力3月-1年（間隔>10分）

3W12AH蓄電池系統壽命一周(限USB通訊且存儲間隔>10分鐘)。

傳感器參數：

·風速傳感器：范圍 0～45m/s  精度 ±1m/s  分辨率 0.1m/s

·風向傳感器：范圍0～360°  精度 ±1   分辨率 1°

風向北已用箭頭在傳感器上標出，且軟件將風向進行漢字標識

·空氣溫度：  范圍 -30℃～80℃ 精度 ±0.2℃  分辨率 0.01℃

·空氣濕度：  范圍 0～1   精度 ±3%   分辨率 0.1%

·大氣壓力：  范圍 0～110Kpa 精度 ±0.5 Kpa 分辨率 0.1 Kpa

·雨量傳感器：范圍 0.1～4mm/min精度 ±3%   分辨率 0.2mm

·太陽總輻射：范圍 0～2000W/m² 精度 ±2%      分辨率 0.1 W/m²

·蒸發傳感器：范圍0-190mm  精度±1mm   分辨率0.1mm

功能及特點：

·本機體積小，操作簡單，性能可靠，記錄間隔可根據要求從1分鐘至100天任意設置。（但存儲器空間有限，間隔盡量設置在分鐘以上，設置后可在上位機軟件查看存儲信息，以確定這樣的間隔時間下可以存儲多長時間。）

·集數據采集、記錄于一體，全程跟蹤記錄，記錄時間長，斷電后數據不丟失。

·數據保護。具備低電量數據寫保護、存儲器故障檢測、存儲越界檢測、設備斷電識別、日期校正等功能，可以在多次斷電后極大限度地恢復歷史數據。

·整機功耗極小，具有良好的電源管理能力，可在直流電源適配器、五號電池、太陽能鉛酸蓄電池以及計算機USB接口等四路供電并存方式下工作。且主板硬件具備電源反接保護、直流電源過壓保護以及內部過流、短路保護等功能。

·系統操作便捷，軟件界面簡潔明了，通過簡單步驟即可實現系統的主體功能。而其他諸如通訊端口識別等操作均由系統后臺自動完成，無須用戶手動干預。

·軟件功能強大，可將采集器中的數據導出并存儲為EXCEL表格、文本或數據庫另外軟件具有功能強大的圖表曲線顯示組件，方便查看曲線走勢及數據細節。

·采用高性能GPRS模塊，外置加長天線，數據傳輸可靠，配置485通訊線。

顯示器說明：

如果產品配套有彩色液晶顯示器，設備將支持以下功能及操作：

   即時數據顯示：

   本部分顯示內容為即時獲取的數據表。當顯示菜單處于“即時數據”狀態時，如果整屏無法顯示所有通道，可通過上翻頁鍵和下翻頁鍵切換顯示。注意：如果一分鐘內按鍵沒有任何操作，顯示器將自動關閉背光以節約電量。

   獲取即時數據的方法：在即時數據顯示頁面下，按“確定”鍵，將進入數據操作模式，并給出顯示提示菜單。此時根據提示，按數字“0”鍵，系統將會自動采集一次數據（屏幕右上角將顯示采集倒計時），并在采集倒計時結束后刷新當前顯示（所得數據將被暫存近顯示存儲器中以供歷史數據查看）。如果操作模式下再按一次“確定”鍵將退出采集模式。

   歷史狀態顯示：

   本部分顯示內容為近期30條手動采集到的數據。如果整屏無法顯示所有通道，可通過上翻頁鍵和下翻頁鍵切換顯示。

   數據曲線顯示：

   本部分顯示內容為近期采集到的30條數據的曲線?！按_定”顯示菜單，此時可以通過提示按鍵選擇打開或關閉某一個傳感器的曲線，再次按確定鍵執行。

   系統設置顯示：

   本部分顯示內容為液晶屏背光亮度調節功能。系統共分配三級亮度，可通過按“確定”鍵進入或退出操作模式，其中上翻頁鍵增加亮度，下翻頁鍵降低亮度。

   控制信息顯示：此功能針對智能控制系統，可顯示1-32路繼電器的開關狀態。

   輸出設置顯示：此功能針對智能控制系統使用，本系統暫時關閉使用。

設備運行維護：

A. 供電系統的維護

  本設備為全天候工作的精密儀器，內含數據采集、存儲及傳輸裝置，為確保儀器的正常工作，要確保供電系統的連續、穩定。設備所配備供電系統僅能維持設備自身的正常工作，嚴禁私拉電線將本系統電源供給其他設備，因此原因?qū)υO(shè)備可能造成的損失，本公司將不負責。

對于太陽能供電系統的設備，需要定期（建議1~2個月）檢查太陽能系統工作狀態，各項電源指示燈情況。要確保太陽能板表面干凈，無雜質覆蓋。確保供電系統周邊無雜草樹枝等障礙物等遮擋，如有需及時清理，如有不可移除的障礙物建議更換安裝位置。

對于220V供電的設備，需要定期檢查供電線路情況，需檢查線纜表皮及接頭破損情況，避免安全隱患。

B. 數據傳輸系統維護

對于GPRS數據傳輸?shù)脑O(shè)備，要確保安裝時設備周邊手機信號穩定，要遠離高壓塔桿、變壓器等有較強干擾信號的地方。對于信號比較弱的地方，設備將無法實現連續、穩定的傳輸數據。如使用客戶自身的手機卡，則需要定期查詢余額并繳費。

C．降雨量傳感器維護

要定期檢查筒身，確保安裝水平，檢查雨量傳感器的盛雨口和排水口有無堵塞物，清除漏斗過濾網上的雜物，保持水路通暢。建議一年清洗一次內部結構。清洗翻斗時用軟毛刷輕輕刷其表面污垢，清洗時不要擰動調節螺釘。

D. 水面蒸發傳感器的維護

水面蒸發傳感器需要定期往蒸發桶里加水，當水面低于1/3高度時，需要將水加滿，以確保每天的蒸發數據的準確性。如蒸發桶中有積累污垢，可將蒸發桶去下進行清洗。
