荷重傳感器
荷重傳感器是通過檢驗受力載體所受的載荷來完成對起重機載重量的測量。傳感器以mV模擬量輸出供信號轉換變送裝置采集。經變送器信號處理后以4~20 mA信號輸出。可直接供儀表或PLC及其它系統采集。適用于各種卷揚式啟閉機、橋門式起重機、電動葫蘆的荷載測量。

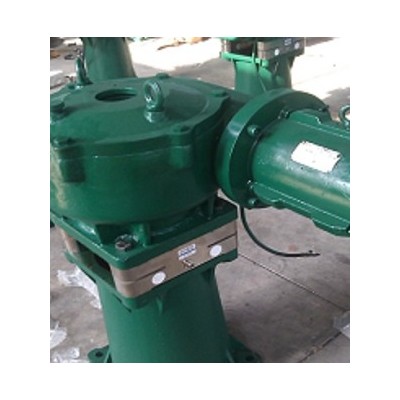

1、螺桿機用超載保護器
安裝與螺桿啟閉機的基座下，每一邊各裝置一只超載保護裝置，通過兩邊的固定螺絲分別于基座和底角相連接, 每臺螺桿啟閉機安裝兩只超載保護裝置（或一邊使用相同尺寸的鋼制件）。利用荷重傳感器正反受力的原理來實現螺桿機過載保護：
安裝方式1：安裝與螺桿機機架中間，上下通過拉壓傳感器連接，通過基座受力反應到傳感器來實現啟閉機升降過程中的超載控制
安裝方式2：安裝與螺桿機機架底部，上下通過拉壓傳感器連接，通過基座受力反應到傳感器來實現啟閉機升降過程中的超載控制

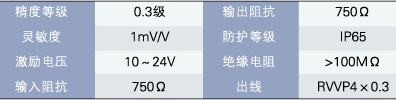

技術參數:
2、JB-HZ-ZX軸銷式荷重傳感器
軸銷式傳感器可根據不同用途方便地安裝在兩金屬結構聯接處的掛鉤、索具卸扣、動滑輪（組）、定滑輪（組）、楔形接頭、鋼索索節、船用索具、開式螺旋扣、拉桿頭部和叉形接頭、連接叉、吊環、鋼輪的軸孔內，既能起到替代原有軸的功能，又起到稱重測力傳感器的作用，從而使整個稱重測力控制系統的機械部件大大簡化。傳感器與控制器及儀表組成超載限制系統后，將具有聲光報警并切斷起重機起升回路電源的功能。用戶若定制高精度傳感器，則還將具有稱重功能（即精確顯示起吊重量）。
主要技術參數表
參數 | 單位 | 技術指標 | 參數 | 單位 | 技術指標 |
靈敏度 | mv/v | 1-2.0±0.05 | 工作溫度范圍 | ℃ | -20℃~+80℃ |
非線性 | ≤%F.S | ±0.1 | 輸入電阻 | Ω | 750±20Ω |
滯后 | ≤%F.S | ±0.1 | 輸出電阻 | Ω | 700±5Ω |
重復性 | ≤%F.S | ±0.05 | 安全過載 | ≤%F.S | 150%F.S |
零點輸出 | ≤%F.S | ±1 | 絕緣電阻 | MΩ | ≥2000 MΩ(50VDC) |
激勵電壓 | V | 5V-12V | 輸出信號 | mv | 0-20mv |
精度 | G5 | 材質 | 優質合金鋼 |
3、JB-HZ-PY旁壓式荷重傳感器
JB-HZ-PY旁壓式張力傳感器為雙孔剪切梁結構，安裝與鋼絲繩上，具有安裝簡單、操作方便維修容易等優點。用于測量鋼絲繩的張力，鋼絲繩通過U型螺栓固定在傳感器上，當鋼絲繩受到拉力，力通過導向作用于傳感器上。主要適應于起重、水利、煤礦等行業的超載控制與過程顯示。尺寸如表2所示：
主要技術參數表
參數 | 單位 | 技術指標 | 參數 | 單位 | 技術指標 |
靈敏度 | mv/v | 1.0±0.05 | 工作溫度范圍 | ℃ | -20℃~+80℃ |
非線性 | ≤%F.S | ±0.3 | 輸入電阻 | Ω | 350±20Ω |
滯后 | ≤%F.S | ±0.3 | 輸出電阻 | Ω | 350±5Ω |
重復性 | ≤%F.S | ±0.3 | 安全過載 | ≤%F.S | 150%F.S |
零點輸出 | ≤%F.S | ±1 | 絕緣電阻 | MΩ | ≥2000 MΩ(50VDC) |
激勵電壓 | V | 10V-15V | 信號輸出 | mv | 0-20mv |
表2
鋼絲繩拉力 | 量程 | 鋼絲繩直徑 | H | L | L1 | B | B1 |
1t | 1t | ?6-14 | 117 | 160 | 18 | 76 | 45 |
2t | 1t | ?10-18 | 117 | 160 | 18 | 76 | 45 |
5t | 2t | ?16-26 | 117 | 160 | 18 | 76 | 45 |
10-20t | 5-10t | ?24-36 | 170 | 260 | 18 | 108 | 68 |
20t | 10t | ?24-36 | 175 | 272 | 18 | 112 | 72 |
4、JB-HZ-ZCZ軸承座式荷重傳感器
JB-HZ-ZCZ型系列傳感器主要安裝于軸承座下，也可用于在其它結構形式下，是主要測量壓力的一種傳感器。傳感器為平板式雙剪切結構，過載能力強，受力狀態穩定，橫向干擾小等優點。適應于起重、水利等行業。
主要技術參數
參數 | 單位 | 技術指標 | 參數 | 單位 | 技術指標 |
靈敏度 | mv/v | 1.0-2.0±0.05 | 工作溫度范圍 | ℃ | -20℃~+80℃ |
非線性 | ≤%F.S | ±0.1 | 輸入電阻 | Ω | 750±20Ω |
滯后 | ≤%F.S | ±0.1 | 輸出電阻 | Ω | 750±5Ω |
重復性 | ≤%F.S | ±0.05 | 安全過載 | ≤%F.S | 150%F.S |
零點輸出 | ≤%F.S | ±1 | 絕緣電阻 | MΩ | ≥5000 MΩ(50VDC) |
激勵電壓 | V | 10V-15V | 信號輸出 | mv | 0.20mv |
尺寸如下表，訂貨型號標注例如“JB-HZ-ZCZ -10t”
| JB-HZ-ZCZ-1.5t | JB-HZ-ZCZ -2.5t | JB-HZ-ZCZ - 4t-10t |
A | 350 | 410 | 410 |
B | 310 | 355 | 355 |
C | 38 | 50 | 50 |
D | 75 | 10 | 100 |
L | 152 | 182 | 212 |
L 1 | 100 | 130 | 160 |
L 2 | 40 | 60 | 60 |
ф 1 | ф17 | ф21 | ф21 |
標準系列尺寸表
起重量（ t ） | 滑輪倍率 | 傳感器規格 | ф | H | H1 | L4 | L5 | L1 | L2 | L3 | M | h | ф1 | ф2 | E | F | L9 |
5,10 | 2,3 | 1.5 | 140 | 300 | 149 | 140 | 300 | 355 | 220 | 55 | 0 | 16 | 22 | 148 | 75 | 45 | 7 |
16,20 | 3,4 | 2.5 | 170 | 320 | 144 | 210 | 355 | 420 | 300 | 55 | 0 | 18 | 22 | 178 | 100 | 70 | 7 |
32 | 4 | 4 | 200 | 400 | 204 | 200 | 410 | 490 | 300 | 65 | 0 | 18 | 22 | 208 | 100 | 70 | 7 |
50 | 5 | 5 | 200 | 460 | 264 | 200 | 460 | 520 | 300 | 65 | 0 | 18 | 22 | 208 | 100 | 70 | 7 |
75 | 5 | 7.5 | 200 | 400 | 204 | 200 | 410 | 490 | 300 | 65 | 0 | 18 | 22 | 208 | 100 | 70 | 7 |
75(B) | 5 | 7.5 | 200 | 320 | 124 | 200 | 300 | 420 | 300 | / | / | 22 | 37 | 212 | 100 | 66 | 10 |
八五系列尺寸表
起重量（ t ） | 滑輪倍率 | 傳感器規格 | ф | H | H1 | L4 | L5 | L1 | L2 | L3 | M | h | ф1 | ф2 | E | F | L9 |
5,10 | 2,3 | 1.5 | 140 | 210 | 59 | 120 | 300 | 360 | 180 | 30 | 30 | 25 | 22 | 148 | 75 | 45 | 7 |
16,20 | 3,4 | 2.5 | 170 | 260 | 84 | 140 | 350 | 410 | 200 | 30 | 30 | 30 | 22 | 178 | 100 | 70 | 7 |
32 | 4 | 4 | 200 | 360 | 164 | 160 | 400 | 470 | 230 | 35 | 35 | 18 | 22 | 208 | 100 | 70 | 7 |
50 | 5 | 5 | 200 | 420 | 224 | 180 | 450 | 520 | 250 | 35 | 35 | 18 | 26 | 208 | 100 | 70 | 7 |
5、大噸位限制器用的傳感器
大噸位限制器用的傳感器，一般都是按照用戶的來圖定制的。以下表格的系列尺寸是根據以往國內主要起重機廠家的訂貨圖紙總結出來的，以備新用戶訂購或設計非標產品時作參考。
尺寸表：
起重量 | 滑輪倍率 | 傳感器規格 | ф | H | H1 | L4 | L5 | L1 | L2 | L3 | ф1 | ф2 | E | F | L9 |
80 | 5 | 10 | 215 | 400 | 190 | 180 | 380 | 440 | 240 | 30 | 26 | 225 | 126 | 90 | 8 |
100 | 5 | 10 | 230 | 320 | 119 | 160 | 430 | 520 | 210 | 25 | 25 | 242 | 110 | 80 | 7 |
100 | 6 | 10 | 250 | 630 | 380 | 180 | 500 | 570 | 270 | 40 | 32 | 262 | 190 | 144 | 10.5 |
125 | 6 | 15 | 280 | 400 | 170 | 130 | 510 | 610 | 230 | 50 | 46 | 292 | 180 | 140 | 10 |
150 | 6 | 15 | 310 | 500 | 200 | 220 | 500 | 600 | 300 | 40 | 26 | 325 | 180 | 140 | 10 |
200 | 8 | 20 | 360 | 500 | 180 | 200 | 500 | 600 | 300 | 50 | 46 | 372 | 200 | 136 | 15 |
300 | 8 | 35 | 400 | 560 | 210 | 150 | 760 | 900 | 250 | 50 | 38 | 420 | 270 | 190 | 20 |
400 | 8 | 35 | 480 | 710 | 594 | 200 | 840 | 990 | 300 | 50 | 46 | 500 | 300 | 250 | 10 |
600 | 10 | 50 | 500 | 680 | 274 | 215 | 855 | 990 | 350 | 67.5 | 46 | 522 | 280 | 200 | 20 |
6、定滑輪式傳感器
HLF-3型定滑輪式傳感器主要安裝于定滑輪軸下。也可以用于平衡滑輪等其他形式的軸下，常用于起重限制器的傳感器。型號標注例如“HLF-3-10t”。
尺寸表
| A | B | C | H | R | H2 | ф1 |
HLF-3-2t | 250 | 210 | 38 | 65 | 50 | 15 | 13 |
HLF-3-3t | |||||||
HLF-3-5t | 300 | 300 | 250 | 44 | 80 | 18 | 17 |
HLF-3-10t | 20 | ||||||
HLF-3-15t | 350 | 295 | 60 | 106 | 80 | 23 | 22 |
HLF-3-20t | |||||||
HLF-3-30t | 410 | 340 | 68 | 114 | 90 | 26 | 26 |
HLF-3-50t | 460 | 360 | 116 | 32 |
HLF-3型定滑輪式傳感器安裝示意圖
