遵義燃燒器耐磨膠泥涂抹新材料

遵義燃燒器耐磨膠泥涂抹新材料，耐磨膠泥的保質(zhì)期通常是指涂料產(chǎn)品在正常的貯存條件下能夠正常施工，并且在施工后能夠保證涂料正常性能的貯存期限。一般來說，大部分涂料產(chǎn)品在其說明書中規(guī)定的保質(zhì)期是12個月，易沉淀和在貯存過程中存在緩慢化學(xué)反應(yīng)的涂料保質(zhì)期一般規(guī)定為6個月。使用廠家對大多數(shù)涂料都可以參照這一標(biāo)準(zhǔn)執(zhí)行。但是有些涂料產(chǎn)品在生產(chǎn)之后的一段時間內(nèi)其內(nèi)部發(fā)生這樣或者那樣的物理化學(xué)變化而導(dǎo)致貯存時間縮短，而使用廠家對此沒有提前了解的話就容易造成損失。

一、 包裝  耐磨陶瓷涂料為25kg/袋包裝，內(nèi)置塑料袋小包裝促凝劑（用以調(diào)節(jié)可塑料初凝時間），同時配桶裝磷酸鹽溶液作結(jié)合劑，加入量為袋裝粉料的12%左右。

二、 貯存  耐磨膠泥存放在干燥庫房內(nèi)，不得雨淋，受潮，保質(zhì)期為12個月。

三、 施工說明

1、攪拌準(zhǔn)備：采用強(qiáng)制攪拌機(jī)拌和，所有攪拌工具清潔，不得混有泥沙、石灰、硅酸鹽水泥等雜物。

2、促凝劑加入，根據(jù)施工環(huán)境溫度，選擇促凝劑合適加入量。溫度小于20℃時，促凝劑可全部加入；大于20℃時可根據(jù)施工時間要求，適當(dāng)調(diào)節(jié)促凝劑加入量。

3、攪拌：每次攪拌以加入4-6袋100-150公斤耐磨膠泥為宜，然后加入促凝劑干混2分鐘，而后加入磷酸鹽溶液12-18公斤左右，攪拌成“面團(tuán)狀”，有塑性時方可放料使用。

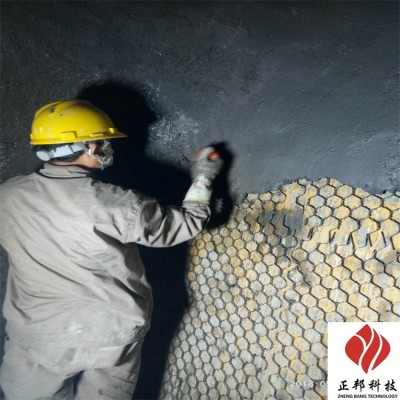

4、施工：將施工部位清理干凈，內(nèi)壁不得粘有雜物浮塵。清理龜甲網(wǎng)或扒釘上面浮著物，清干凈施工工作面浮塵、雜物、然后用手工涂抹耐磨膠泥，施工部位可用鐵板等工具弄平整、光滑、接口要緊密。對于施工面積較大或厚度大于50mm以上部位要加焊錨固件，且間距不大于50mm。

5、待耐磨陶瓷涂料初凝后，自然養(yǎng)護(hù)24小時以后施工部位即可移動，同時也可以點(diǎn)火生產(chǎn)。

6、該耐磨陶瓷涂料可與各種澆注料、耐火磚緊密結(jié)合。

7、此材料不得與其它任何澆注料混合使用，已初凝耐磨涂料不能再加膠水?dāng)嚢枋褂茫瑧?yīng)廢棄。

8、該耐磨膠泥施工完畢初凝后，無需養(yǎng)護(hù)、烘烤、直接點(diǎn)火升溫使用，且不影響其使用性能。

四、特性：

1． 耐磨防腐性能優(yōu)異

2． 與金屬類基材具有很高的結(jié)合強(qiáng)度

3. 立面不流淌，施工方便，對施工人員無很高技術(shù)要求

4. 適用于多種磨損、腐蝕工況的修補(bǔ)和防護(hù)

 五、使用方法：

1. 表面處理：對需處理部位進(jìn)行粗化處理，角磨機(jī)打磨或噴砂等；對粗化處理過的表面進(jìn)行清洗；處理過的表面應(yīng)是粗化的干燥新鮮基材表面，并且應(yīng)無油污、無粉塵。

2. 配制：按重量比4∶1將A、B兩組份混合均勻，并在30min內(nèi)用完。一般是邊施工邊配置，一次配置量大不能超過1.5公斤，一次調(diào)配過多，膠凝固的快，還沒用完已經(jīng)部分凝固而不能使用。可根據(jù)實(shí)際溫度冬天可適當(dāng)多配，夏天適當(dāng)少配。如氣溫過低可將A組分適當(dāng)加熱以降低粘度便于配置。

3. 涂敷：本產(chǎn)品合適的涂層厚度是1～5mm，應(yīng)將混合好的材料逐層涂敷于待修部位，層要壓實(shí)，使之與基材充分浸潤，涂層涂到尺寸后表層要修平整。本材料不能進(jìn)行機(jī)械加工，應(yīng)注意控制涂層厚度，以免裝配中出現(xiàn)干涉現(xiàn)象。

4. 固化：25℃固化24小時可投入使用，若溫度低應(yīng)采用加熱或延長固化時間來固化；一般冬天施工可用碘鎢燈距涂層40cm的距離進(jìn)行照射加溫。
