液體絕緣材料介質損耗因數和直流電阻率測試儀  儀器依據GB/T5654-2007《液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量》設計制造的高精密一體化檢測儀器。

儀器應用測控技術,全自動完成控溫、升溫、高速數據采樣、顯示、運算、打印及存儲等過程。用這些測量原理和高度數字化先進技術，使工作變得更加輕松、便捷。

液體絕緣材料介質損耗因數和直流電阻率測試儀 儀器特點：

1. 使用大屏幕彩色觸摸屏，中文（英文）操作菜單，對話方便，操作簡單，一目了然。

2. 機器自帶實時時鐘，測試日期、時間可隨測試結果保存、顯示、打印；設備可以顯示環境溫度，對試驗環境實時進行檢測。

3、高度自動化，升溫、測量介損 、測量電阻率可一次完成；

4、具有開蓋斷高壓，油杯高低壓電極短路等溫馨提示，消除安全隱患，確保操作人員的人身安全和設備的正常運行。

5、內部標準電容器為SF₆ 充氣三點極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，使儀器精度在長時間使用后仍然得到保證。

6、儀器采用中頻感應加熱，PID控溫算法。該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點，使溫度嚴格控制在預設溫度誤差范圍以內。

7、采用先進的DSP和FFT技術，確保數據穩定、準確、可靠。

8、空電極杯校準功能。測量空電極杯的電容量和介質損耗因數，以判斷空電極杯的清洗和裝配狀況。校準數據自動保存，以利于相對電容率和直流電阻率的精確計算。

9、油杯采用符合國標GB/T5654-2007的三電極式結構，極間間距2mm，可消除雜散電容及瀉漏對介損測試結果的影響；

10. 自動存儲測量數據，可存儲100組測量數據。

測 量 精 度：

A. 電容量       ±(1%讀數+0.5pF)

B. 相對電容率   ±1%讀數

C. 介質損耗因數 ±(1%讀數+0.0001)

D. 直流電阻率   ±10%讀數

測 量 精 度：

1) 電容量       ±(1%讀數+0.5pF)

2) 相對電容率   ±1%讀數

3) 介質損耗因數 ±(1%讀數+0.0001)

4) 直流電阻率   ±10%讀數

交直流試驗的切換

1）本儀器高壓輸出為交流電壓。直流的獲得方式為在原回路中串入高壓硅堆，使測試回路為脈動的直流電壓。實現的過程為，硅堆已經在高壓變壓器的高壓絕緣塔中，平時用一個短路桿把高壓硅堆短接。需要直流試驗時，取出短路桿，使高壓硅堆接入測試電路中，這時回路的電壓為脈動的直流電壓。

2）前面板直流交流選擇按鈕。該按鈕的狀態不能改變設備輸出的電壓性質。按下該按鈕，設備僅僅是把直流報警電路接入。指示用戶，當打開箱門時，您需要對高壓均壓球放電。轉動放電桿，使放電桿的端部銅球接觸高壓均壓球。建議用戶每次放電銅球接觸高壓均壓球時間大于五秒。

3）試驗的交直流電壓切換，主要取決于高壓絕緣塔中的短路桿是否取出。當取出短路桿時，高壓均壓球上的電壓為直流電壓，插入短路桿時，高壓均壓球上的電壓為交流電壓。短路桿的取出、插入參看左側的示意圖。

4）在直流試驗時，計算機也要選擇直流狀態，否則測的結果是不正確的。簡單的說，交流電壓與直流電壓有倍的關系。

擊穿電壓也是評定絕緣油(包括變壓器油、電容器油、電纜油等)電氣性能的一項指標，可用來判斷絕緣油含水和其他懸浮物污染的程度，以及對注入設備前油品干燥和過濾程度的檢驗。

　　對清凈干燥的油施加一個逐漸升高的電壓時，在電壓的負極端會發射電子，當電子具有足夠能量時，可使油分子微化離解，于是整個離解過程隨電壓升高而加強，當達到某一個電壓后，會產生大量傳導電流而形成電弧，這種現象被稱為擊穿，此時的電壓被稱為擊穿電壓。若油中有水或固體物存在時，則會使擊穿電壓變小，這是由于水和固體物的導電性均比油大之緣故。運行油中的擊穿電壓低是變壓器工作危險的信號。

對于變壓器油國內外標準，規定的擊穿電壓一般在40-50 kV ，高的達60kV 甚至更多。

電氣強度 electric strength

在規定的試驗條件下，擊穿電壓與施加電壓的兩電極之間距離的商。

注：除非另有規定，應按本部分5.4規定測定兩試驗電極之間的距離。

本儀器由電腦控制，通過我公司自主研發的全新智能數字集成電路系統與軟件控制系統兩部分來完成，使升壓速率真正做到勻速、準確，并能夠準確測出漏電電流的數據。可實時繪制試驗曲線，顯示試驗數據，判斷準確，并可保存，分析，打印試驗數據。

軟件使用說明：

1、試驗單位：對材料進行試驗檢測的單位名稱；

2、送試單位：送材料檢測的單位名稱；

3、試驗方式：選擇進行“交流試驗”或“直流試驗”；

4、試驗方法：可進行“擊穿”，“耐壓”，“梯度耐壓”試驗；

5、試驗人員：輸入檢測人員姓名；

6、試驗溫度：輸入試驗溫度；

7、試驗濕度：輸入試驗濕度；

8、設備型號：顯示機器型號，此處不可變；

9、執行標準：選擇所使用的標準；

10、試驗介質：選擇試驗介質，或可以自己編輯寫入；

11、電極形狀：輸入電極形狀；

12、電極尺寸：輸入電極尺寸；

13、使用量程：選擇使用量程，分為10KV、20kV、30kv、50kv、100kv；

14、峰降電壓：用于判斷材料是否擊穿，必須輸入項；

15、初始電壓：用于耐壓和梯度耐壓試驗，在試驗開始時將電壓升到的位置；

16、升壓速度：選擇升壓的速度，控制在試驗過程中升壓的快慢；

17、梯度電壓：用于梯度耐壓試驗，設置每次升壓的梯度值；

18、梯度時間：用于梯度耐壓試驗，設置在相應梯度的耐壓時間；

19、終止電壓：設置在試驗過程中電壓的上限值；

20、試樣制備：設置試樣的制備信息；

21、材料名稱：設置試驗材料的名稱；

22、試驗時間：選擇試驗時期，或寫入試驗日期和時間；

23、報告編號：設置報告編號信息；

24、試樣編號：設置試樣編號信息，試驗樣品的規格編碼及編號；

25、試樣形狀：設置試樣形狀；

26、試樣尺寸：輸入試樣的尺寸；

27、試樣厚度：輸入試樣厚度，用于計算試驗強度，必須輸入；

28、應    用：確認此界面所做設置；

29、退    出：返回主界面，設置無效；

主要配置:

  1、主機一臺

  2、試驗電極：

  （1）試驗用薄膜電極 ￠25mm兩個，￠75mm一個

  （2）漆包線電極兩個

  （3）管用電極兩個

  3、試驗用油盒兩只

  4、放電棒一只

  5、試驗用軟件一套

  6、計算機一套

  7、打印機一臺

介電強度是一種材料作為絕緣體時的電強度的量度. 它定義為試樣被擊穿時, 單位厚度承受的 大電壓, 表示為伏特每單位厚度. 物質的介電強度越大, 它作為絕緣體的質量越好.

介電強度，是材料抗高電壓而不產生介電擊穿能力的量度，將試樣放置在電極之間，并通過一系列的步驟升高所施加的電壓直到發生介電擊穿，以次測量介電強度。盡管所得的結果是以kv/mm為單位的，但并不表明與試樣的厚度無關。因此，只有在試樣厚度相同的條件下得到各種材料的數據才有可比性。

介電系數，是一個在電的位移和電場強度之間存在的比例常量。這一個常量在自由的空間（一個真空）中是8.85×10的-12次方法拉第/米（F/m）。在其它的材料中，介電系數可能差別很大，經常遠大于真空中的數值，其符號是eo。 在工程應用中，介電系數時常在以相對介電系數的形式被表達，而不是絕 值。如果eo表現自由空間（是，8.85×10的-12次方F/m）的介電系數，而且e是在材料中的介電系數，則這個材料的相對介電系數（也叫介電常數）由下式給出： ε1=ε / εo=ε×1.13×10的11次方 很多不同的物質的介電常數超過1。這些物質通常被稱為絕緣體材料，或是絕緣體。普遍使用的絕緣體包括玻璃，紙，云母，各種不同的陶瓷，聚乙烯和特定的金屬氧化物。絕緣體被用于交流電（AC），聲音電波（AF）和無線電電波（射頻）的電容器和輸電線路。

測試介電強度的儀器信息

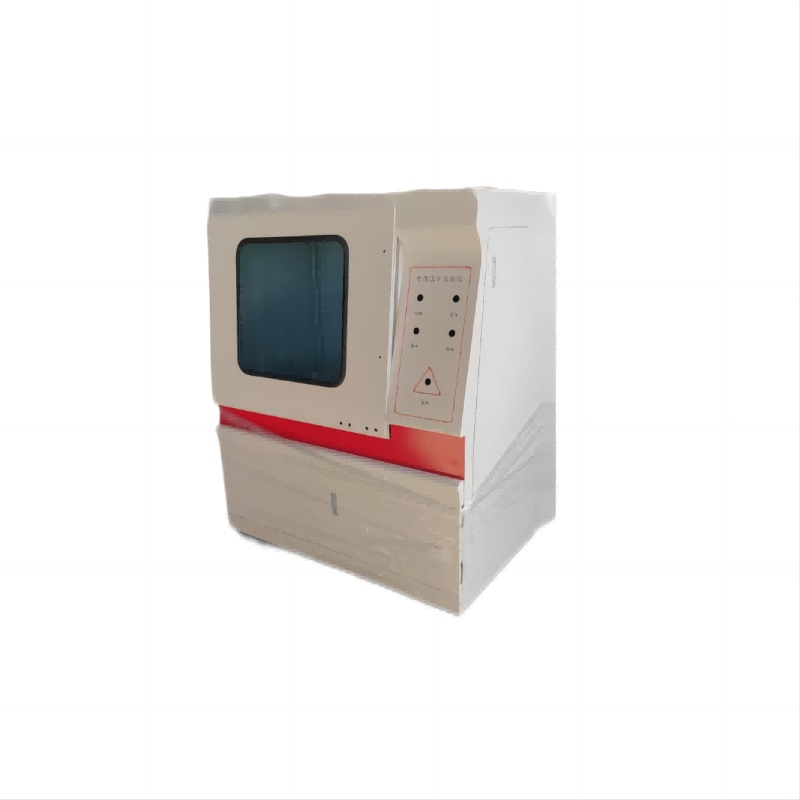

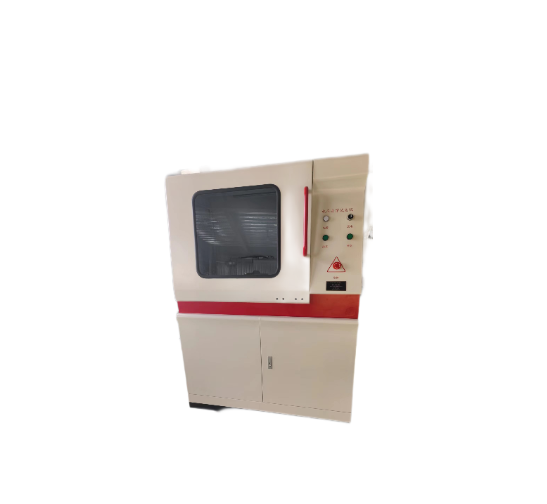

介電擊穿強度試驗儀 滿足GB1408.1-2006 要求，主要適用于固體絕緣材料如：塑料、薄膜、樹脂、云母、陶瓷、玻璃、、絕緣漆等介質在工頻電壓或直流電壓下擊穿強度和耐電壓時間的測試；該儀器采用單片機控制，可對試驗過程中的各種數據進行快速、準確的采集、處理，并可存取、顯示、打印 的一種測試儀器。

產品保修承諾：

1、免費送貨到用戶指定的地點，免費指導安裝、培訓及調試。

2、保修期內人為損壞的零部件按采購（加工）價格收費更換。

3、保修期外繼續為用戶提供優質技術服務，在接到用戶維修邀請后3天內派工程師到達用戶現場進行維修。并享有優惠購買零配件的待遇。

4、傳感器過載及整機電路超壓損壞不在保修范圍內。

5、產品質保期：自安裝正常使用日起一年；

6、軟件升級：終生免費提供新版本控制軟件。
