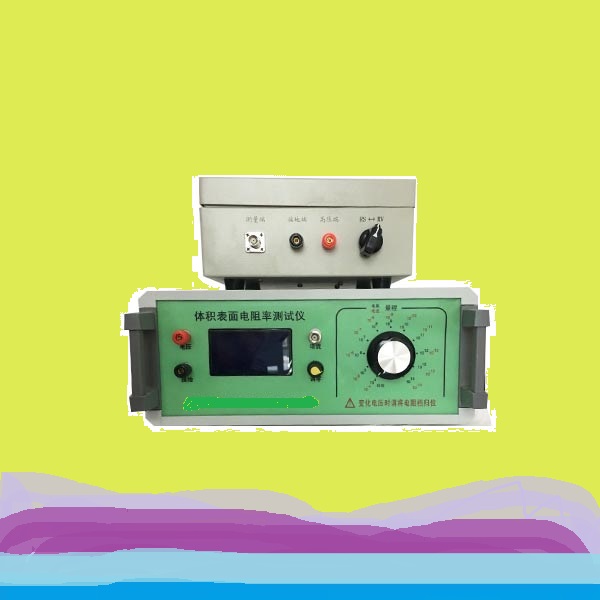

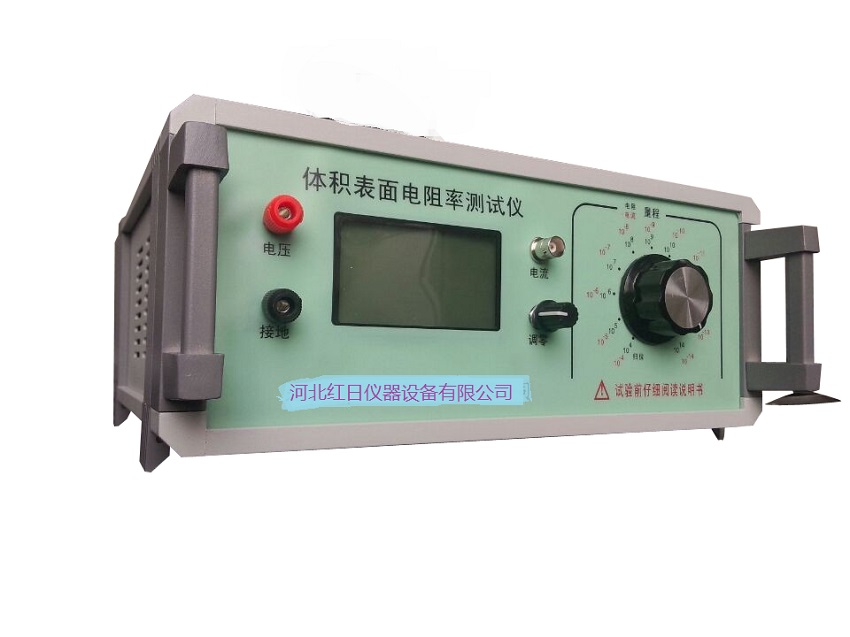

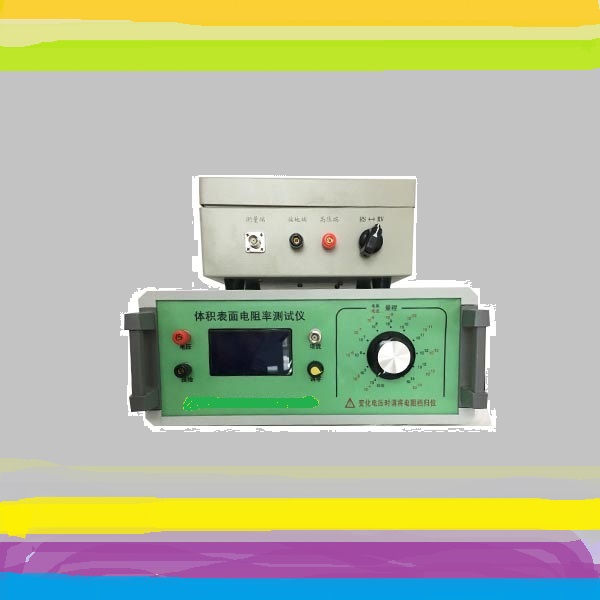

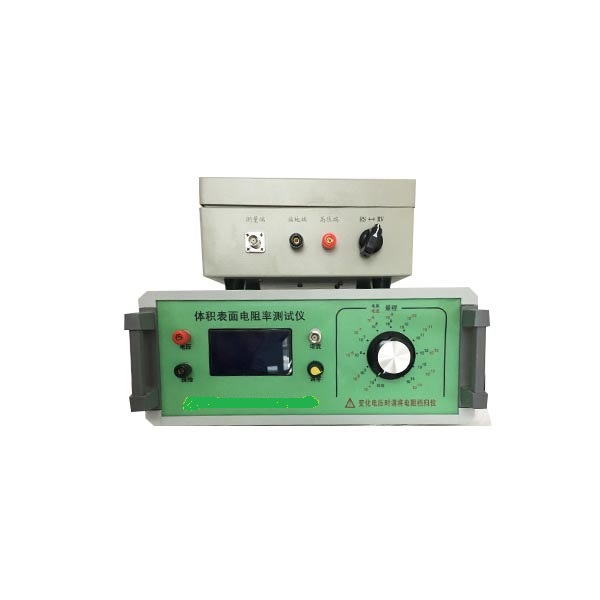

測定體積電阻率和表面電阻率測試儀器  特點：

①直流高壓電流輸出 10，50，100，500，1000V 五檔

②根據試樣的電阻值及直流高壓值選擇合適的量程倍率。

③高輸入阻抗直流放大器（輸入阻抗>1015Ω）

④指示儀表，指示被測絕緣電阻。

⑤電源供給儀器各部分工作電源。

測定體積電阻率和表面電阻率測試儀器  產品特點：

本儀器具有精度高、顯示迅速、穩定性好、讀數方便, 適用于防靜電產品 如防靜電鞋、防靜電塑料橡膠制品、計算機房防樹脂云母體積表面電阻率測試儀靜電活動地板等電阻值的檢驗以及絕緣材料和電子電器產品的絕緣電阻測量。本儀器除能測電阻外，還能直接測量電流如電子器件暗電流等

標準配置：

 1、儀器主機 一臺

 2、屏蔽箱一個

 3、試驗電極三個

 4、說明書一本

 5、電源線一條

 6、數據線三條

 7、合格證一份

 8、保修卡一份

準確度: 準確度優于下表

量程 有效顯示范圍 20～30℃ RH<80%

104 0.01~19.99 5%

105 0.01～19.99 5%

106 0.01～19.99 5%

107 0.01～19.99 5%

108 0.01～19.99 5%

109 0.01～19.99 5%

1010    0.01～19.99 5%+2字

1011     0.01～19.99 5%+2字

1012 0.01～19.99 5%+5字

1013 0.01～19.99 10%+5字

1014 0.01～19.99 10%+5字

1014以上 0.01～19.99 10-15%+5字

超出有效顯示范圍時誤差有可能增加，測試電流準確度與電阻相同，測試電壓準確度為 10%

工作原理

    根據歐姆定律，被測電阻R等于施加電壓V除以通過的電流I。即

V

R= ---

I

    傳統的儀器的工作原理是測量電壓V固定，通過測量流過被測物體的電流I以標定電阻的刻度來讀出電阻值。從上式可以看出，由于電流I是與電阻成反比，而不是成正比，所以電阻的顯示值是非線性的，即電阻無窮大時，電流為零，即表頭的零位處是∞，其附近的刻度非常密，分辨率很低。整個刻度是非線性的。又由于測量不同的電阻時，其電壓V也會有些變化，所以普通的高阻計的精度是很難提高的。

體積、表面電阻率測定儀是同時測出電阻兩端的電壓V和流過電阻的電流I，通過內部的大規模集成電路完成電壓除以電流的計算，然后把所得到的結果經過A/D轉換后以數字顯示出電阻值，即便是電阻兩端的電壓V和流過電阻的電流I是同時變化，其顯示的電阻值不象普通高阻計那樣因被測電壓V的變化或電流Ｉ的變化而變，所以, 即使測量電壓、被測量電阻、電源電壓等發生變化對其結果影響不大，其測量精度很高。從理論上講其誤差可以做到零。而實際誤差可以做到千分之幾或萬分之幾。

技術參數范圍

電阻測量：覆蓋范圍廣（0.01×10Ω ~ 1×101Ω），滿足絕大多數絕緣材料測試需求。

測試電壓：內置多檔直流電壓（10V/50V/100V/250V/500V/1000V），可自由切換。

精度：基本準確度達±1%，高阻值段（>1012Ω）誤差±20%以內。

電流檢測：可測微弱電流（2×10A ~ 1×10 1A）。

符合標準及適用范圍：

    完全符合國家標準GB1410－2006固體電工絕緣材料絕緣電阻、體積電阻系數和表面電阻試驗方法，ASTM D257 絕緣材料的直流電阻或電導試驗方法　等標準要求。

    本儀器配不同的測量電極（夾具）可以測量不同材料（固體、粉體或液體）的體積電阻率和表面電阻率或電導率。適用于橡膠、塑料、薄膜、及粉體、液體、及固體和膏體形狀的各種絕緣材料體積和表面電阻值的測定。本儀器除能測電阻外，還能直接測量微弱電流。

電導率儀和電阻率儀之間的單位換算

1、電導率儀就是電阻率的倒數是電導率，單位是西門子/m，1西門子＝1/Ω 電導的單位用姆歐又稱西門子。用S表示，由于S單位太大。常采用毫西門子 1uS/cm=0.001mS/m ；1000uS/cm=1mS/m 。

2、電阻率儀的單位是Ω·cm，即歐姆厘米。

電阻率的倒數就是電導率，它們之間的關系成倒數關系。很容易被人理解。 電導率：水的導電性即水的電阻的倒數，通常用它來表示水的純凈度。

電阻率:用來表示各種物質電阻特性的物理量。某種材料制成的長1米、橫截面積是1平方毫米的導線的電阻，叫做這種材料的電阻率。國際單位制中，電阻率的單位是歐姆?米，常用單位是歐姆?平方毫米/米。

電阻定律

導體的電阻R跟它的長度L、電阻率ρ成正比，跟它的橫截面積S成反比，這個規律就叫電阻定律(law of resistance)，公式為R=ρL/S 。其中ρ：制成電阻的材料的電阻率，L：繞制成電阻的導線長度，S：繞制成電阻的導線橫截面積，R：電阻值。

公式：R=ρL/S，R=U/I

ρ——制成電阻的材料電阻率，國際單位制為歐姆 · 米（Ω · m) ；

L——繞制成電阻的導線長度，國際單位制為米（m)；

S——繞制成電阻的導線橫截面積，國際單位制為平方米（m2） ；

R——電阻值，國際單位制為歐姆，簡稱歐（Ω）；

U——電壓值，國際單位制為伏特，簡稱伏（v）；

I——電流值，國際單位制為安培，簡稱安（A）。

其中：

ρ叫電阻率：某種材料制成的長1米、橫截面積是1平方毫米的導線的電阻，叫做這種材料的電阻率。是描述材料性質的物理量。國際單位制中，電阻率的單位是歐姆·米，常用單位是歐姆·平方毫米/米。與導體長度L，橫截面積S無關，只與物體的材料和溫度有關，有些材料的電阻率隨著溫度的升高而增大，有些反之。

溫度影響

溫度對不同物質的電阻值均有不同的影晌。

導電體 在接近室溫的溫度，良導體的電阻值，通常與溫度成線性關系：

ρ=ρ0(1+αt)

上式中的 a 稱為電阻的溫度系數。

未經摻雜的半導體的電阻隨溫度升高而下降：

有摻雜的半導體變化較為復雜。當溫度從 零度上升，半導體的電阻先是減少，到了絕大部分的帶電粒子 （電子或電洞/空穴） 離開了它們的載體后，電阻會因帶電粒子的活動力下降而隨溫度稍為上升。當溫度升得更高，半導體會產生新的載體 （和未經摻雜的半導體一樣） ，原有的載體 （因滲雜而產生者） 重要性下降，于是電阻會再度下降。

絕緣體和電解質 絕緣體和電解質的電阻與溫度的關系一般不成比例，而且不同物質有不同的變化，故不在此列出概括性的算式。

高溫塑料薄膜電阻率測定儀

首先和提到儀器的工作溫度范圍通常是0-40℃，但用戶要的是高溫測定儀。儀器標注了"高低溫"測試能力，雖然具體溫度值沒寫，但既然能叫高低溫測試儀，應該能滿足基本高溫需求。

技術參數方面，這些儀器共性很強：電阻測量范圍都在10^4到10^18歐姆（見），測試電壓標配多檔位（10V-1000V可調），精度普遍在1%-5%之間。特別注意到的BEST-212型用了觸摸屏，操作可能更便捷。

用戶可能需要關注測量標準。和都強調符合GB/T 1410-2006和ASTM D257標準，這對出具權威報告很重要。

另外所有儀器都提到要配合專用電極夾具（），買的時候別忘了確認薄膜夾具是否另購。

電源

要求有很穩定的直流電壓源。這可用蓄電油或一個整流穩壓的電摞來提供。對電源的穩定度要求 是由電壓變化導致的電流變化與被測電流相比可忽略不計。

加到整個試樣上的試驗電壓通常規定為100V、250V、500V、1000 V、2500 V、5000 V, 10000 V 和15000 V。 常用的電壓是100V、500V和1000 V。

在某些情況下，試樣的電阻與施加電壓的極性有關

如果電阻是與極性有關的，則宜加以注明。取兩次電阻值的幾何平均值（對數算術平均值的反對 數）作為結果。

由于試樣電阻可能與電壓有依存關系，因此應在報告中注明試驗電壓值。

注意事項1、該儀器初始的包裝材料需小心保存，安裝需由本公司的專業技術人員進行操作。2、若儀器由于任何原因必須返修，必須將其裝入原紙箱中以防運輸途中損壞。3、在開機前，操作者要首先熟悉操作方法。
