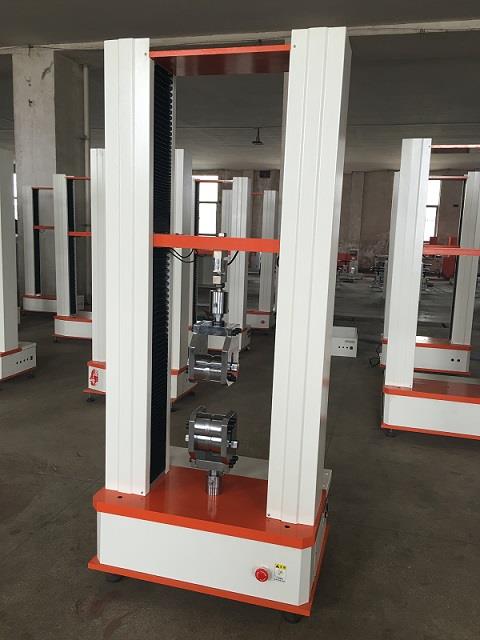

國產10KN電子拉力試驗機   本公司是一家專業生產各類試驗機及配套檢測儀器，公司擁有專業的科研機構和設計開發人員，具有雄厚的技術力量。公司自成立以來，為更好的滿足市場及廣大用戶的需要，新產品層出不窮，始終保持國內領先水平，質量可靠，信譽至上，服務及時，受到用戶的廣泛歡迎。

國產10KN電子拉力試驗機  設備技術要求

00001. ?外觀與安裝?

· 銘牌信息完整，操作部件靈活可靠，安裝水平度優于0.2/1000。

00002. ?加力系統?

· 施加/卸除試驗力需平穩無沖擊，液壓式試驗機油缸摩擦力需符合空載誤差要求。

00003. ?測力系統?

· 模擬式指示裝置需滿足指針分辨力要求，數字式裝置需能顯示力值范圍及方向。

00004. ?安全保護?

· 超載時安全裝置需立即停止加力，限位裝置需在夾頭到達極限位置時觸發。

技術參數：

A.試驗力（kN）:5kN

B.試驗機測量精度:　1級（標準版）

C.有效測力范圍:2%-100%FS/

D.分辨力:1/300000

E.示值相對誤差:±1%

F.速度調節范圍:0.05～500mm/min（無級調速）

G.準確度:優于示值的±1％

H.力控速率控制范圍:0.05—5%FN

I.測量范圍:0～999mm

J.分辨率:0.001mm

K.測量精度:優于示值的±1%

L.電源、功率:～220V±10%   50Hz 0.5kW

M.重量（kg):120KG

N.使用條件：溫度:10 C -- 35 C； 濕度:30 % -- 85 %；

本機的幾項主要功能：

3.1 全開放性參數設置

3.2 設置參數保存

3.3 浮動零點設置，可隨時調整零點

3.4 峰值保持及存儲，常值跟隨；

3.5 在有效速度范圍內，速度值任意設置；

3.6 橫梁移動過程中的速度快捷切換功能

3.7 靈活的數據查詢顯示功能；

3.8 過載停機保護功能；

3.9 試驗結束自動判斷功能；

3.10 極限位置保護等；

Technical parameters:

A. Test force (kN): 5kN

B. Measuring accuracy of testing machine: Level 1 (Standard Edition)

C. Effective range of force measurement: 2% - 100% FS/

D. Resolution: 1/300000

E. Relative error of indication: +1%

F. Speed regulation range: 0.05-500mm/min (stepless speed regulation)

Accuracy: 1% better than indication value

H. Force Control Rate Control Range: 0.05-5% FN

I. Measurement range: 0-999mm

J. Resolution: 0.001 mm

K. Measurement accuracy: 1% better than indication value

L. Power supply and power: ~220V+10% 50Hz 0.5kW

M. Weight (kg): 120 KG

N. Use conditions: temperature: 10 C - 35 C; humidity: 30% - 85%;

常見故障及排除

     經過以上排查，還不能排除設備故障，請及時撥打我公司售后服務熱線電話，由我公司專業技術人員協助解決，嚴禁用戶私自打開設備進行維修，若私自打開設備進行維護，一切后果我公司不承擔任何責任。

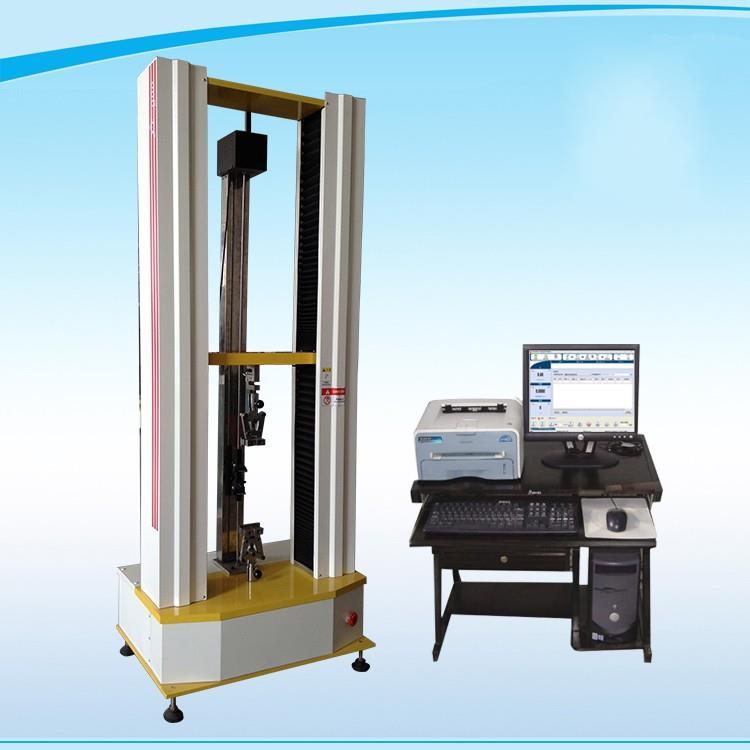

軟件說明

a.軟件系統：中英文Windows2000/XP/Win7平臺下軟件包

b.自動儲存：試驗條件、試驗結果、計算參數、標距位置自動儲存。

c.自動返回：試驗結束后，試驗機橫梁會自動返回到試驗初始位置。

d.連續試驗：一批試驗參數設定完成后，可連續進行測試。

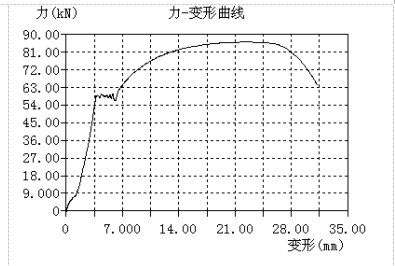

e.多種曲線：同一圖形上可顯示多種不同的曲線：荷重--位移、荷重-時間、位移--時間、應力—應變、荷重—兩點延伸等到多種曲線。

f.曲線對比：同組試樣的曲線可在同一張圖上疊加對比。

g.報告編輯：可按用戶要求輸出不同的報告形式。

h.動態顯示：測試過程中，負荷、伸長、位移及選中的試驗曲線隨著測試的進行，實時動態顯示在主控屏幕上。

i.自動變標：試驗中負荷、伸長等曲線坐標，如果選擇不當，可根據實測值的大小，自動變換座標。保證在任何情況下 曲線以 大的形式顯示在屏幕上。

j.峰值保持：在測試的整個過程中，測試項目的 大值始終隨著試驗的進行，在屏幕窗口上顯示。

k.執行標準：滿足GB、ISO、JIS、ASTM、DIN等多種試驗方法和標準。

維修保養方法及注意事項:

1、機臺部份，外表經常擦拭，保持清潔。

2、電鍍部份請以機油擦拭，以防止生銹宜保光亮。

3、動力螺桿及螺桿部份請加潤滑油，以保傳動靈敏。（潤滑油采黃油加入少許機油混合即可）。

4、面板（控制箱即顯示器）請用乾布擦拭，嚴防沾水，以免損壞IC電子零件。

5、各項治具及接頭配件請妥置，并擦拭防銹油，以防生銹。

6、上下班必需把電源關掉。

試驗范圍：

可對橡膠、塑料、塑膠、無紡布、紡織、尼龍、纖維、納米材料、高分子材料、復合材料、包裝帶、紙張、電線電纜、光纖光纜、安全帶、保險帶、皮革皮帶、鞋類、膠帶、聚合物、彈簧鋼、軸承鋼、不銹鋼（及其它高硬度鋼）、鑄件、鋼板、鋼帶、有色金屬、汽車零部件、合金材料及其它非金屬材料和金屬材料進行拉伸、壓縮、彎曲、撕裂、90°剝離、180°剝離、剪切、粘合力、拔出力、延伸伸長率等試驗。

普通測試項目：(普通顯示值及計算值)
            ●拉伸應力   ●拉伸強度
            ●扯斷強度   ●扯斷伸長率
            ●定伸應力   ●定應力伸長率
            ●定應力力值  ●
            ●任意點力值  ●任意點伸長率
            ●抽出力    ●粘合力及取峰值計算值
            ●壓力試驗   ●剪切力剝離力試驗
            ●彎曲試驗   ●拔出力穿刺力試驗

工作環境條件

1在室溫100C～350C范圍內，相對濕度不大于80%；

2在穩固的基礎或工作臺上正確安裝，水平度為0.2/1000；

3在無震動、無腐蝕性介質和無較強電磁場干擾的環境中；

4電源電壓的波動范圍不應超出額定電壓的±10%。

適用范圍：

廣泛應用于電線電纜、紡織物、防水材料、無紡布、安全帶、橡膠、塑料、薄膜、鋼絲繩、鋼筋、金屬絲、金屬箔、金屬板材和金屬棒絲等金屬材料和非金屬材料及零部件產品進行拉伸、壓縮、彎曲、撕裂、90°剝離、180°剝離、剪切、粘合力、拔出力、延伸伸長率等試驗，以及一些產品的特殊力學性能試驗。

功能特點：采用國外先進技術，全數字放大、采集，顯示穩定、精度高、使用方便。采用鋁合金外罩，主機采用直流或交流伺服電機、精密減速機、高精度絲杠、具有傳動平穩、噪音低、速度精度高、調速范圍寬，使用壽命長等特點；液晶實時顯示，可顯示試驗力、峰值、位移、速度、試驗狀態等，外觀大方，使用方便，操作簡單；具有限位、過載自動保護、試樣斷裂自動停機等功能。配置標準拉伸附具一套。

開關機注意事項:

1開機時主機和計算機的開機順序會影響計算機的通訊初始化設置，所以務必請用戶嚴格按照上述開機順序進行。

2每次開機后要預熱5分鐘，待系統穩定后，才可進行試驗工作。

3如果剛剛開機，需要再開機，至少保證1分鐘的間隔時間。

4在更換夾具后，首先要注意調整好可調擋圈（上下限位開關）。

5尤其在用小力值傳感器做試驗時，一定要調整好可調擋圈的位置，以免操作失誤而損壞小力值傳感器。不要超過傳感器的額定量程。

6任何時候都不能帶電插撥電源線，否則很容易損壞電氣控制部分。

7試驗過程中，不能遠離試驗機。

8試驗過程中，除停止按鍵和急停開關外，不要按控制盒上的其它按鍵，否則會影響試驗。

9試驗結束后，一定要關閉所有電源。

10本計算機是專門用于試驗機控制和數據處理的，請勿在計算機內安裝其它應用軟件，以免試驗機應用軟件不能正常運行。

11計算機要嚴格按照系統要求一步一步退出，正常關機，否則會損壞部分程序，導致軟件無法正常使用。

12不要使用來歷不明或與本機無關的軟盤在試驗機控制用計算機上寫盤或讀盤，以免病毒感染。

保修與維修:

1.按驗收報告簽署之日起提供1年的質保期,并提供終身維修。

2.質保期內，非人為因素導致的儀器故障，所需要的維修費用（包括零部件費用、維修費用）均由我公司承擔；如需返廠維修或現場維修期限超過20天的，則保修期順延，所產生相關費用均由本公司承擔。若維修期長于4周或在返廠修理期間，我公司另免費提供用戶實驗場所及同型號儀器進行實驗。

【依據標準】

GB/T 16491、GB/T 1040、GB/T 8808、GB/T 13022、GB/T 2790、GB/T 2791、GB/T 2792、GB/T 16825、GB/T 17200、GB/T 3923.1、GB/T 528、GB/T 2611、GB/T 6344、GB/T 20310、GB/T 3690、GB/T 4944、GB/T 3686、GB/T 529、GB/T 6344、GB/T 10654、HG/T 2580、JC/T 777、QB/T 2171、HG/T 2538、CNS 11888、JIS K6854、PSTC-7、ISO 37、AS 1180.2、BS EN 1979、BSEN ISO 1421、BS EN ISO 1798、BS EN ISO 9163、DIN EN ISO 1798、GOST 18299、DIN 53357、ISO 2285、ISO 34-1、ISO 34-2、BS 903、BS 5131、DIN EN 12803、DIN EN 12995、DIN53507-A、DIN53339、ASTM D3574、ASTM D6644、ASTM D5035、ASTM D2061、ASTM D1445、ASTM D2290、ASTM D412、ASTM D3759/D3759M
