儀器簡介

變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，我公司利用自身技術優勢研制了變壓器直流電阻測試儀。該儀器是集助磁法測試、三相測試（Yn，Y、△）和消磁功能于一體的新一代快速測試儀，是測量大型電力變壓器直流電阻的理想設備。屏幕采用真彩色大屏幕高分辨率液晶顯示屏，觸控加飛梭旋鈕操作，方便現場使用。具有中文菜單提示功能，操作簡便直觀，一次接線完成所有直阻測試項目，測試速度快，準確度高，量程寬。

功能特點

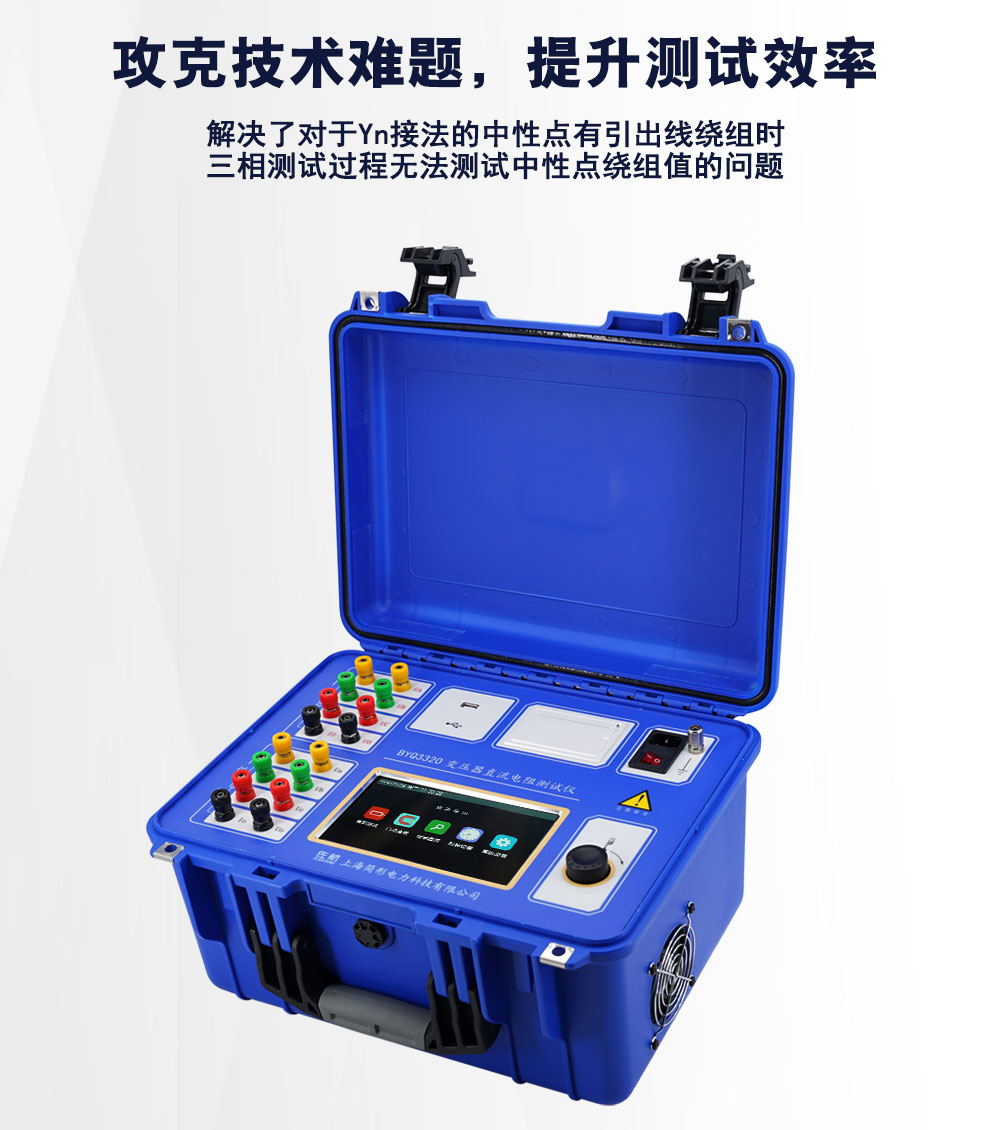

1 對于Yn型、Y型和△型繞組均可采用三相測量方式進行測試，并計算出三相不平衡率。

2 測試電源可輸出電流20A，測試范圍0～25kΩ，滿足絕大多數變壓器的測試需求；并且集助磁法和消磁功能于一體，滿足現場試驗多種需求。

3 測試過程可自動計算5S、15S、30S內的電阻值變化率，可以輔助試驗人員判斷測試數據的穩定性，防止誤讀數據。

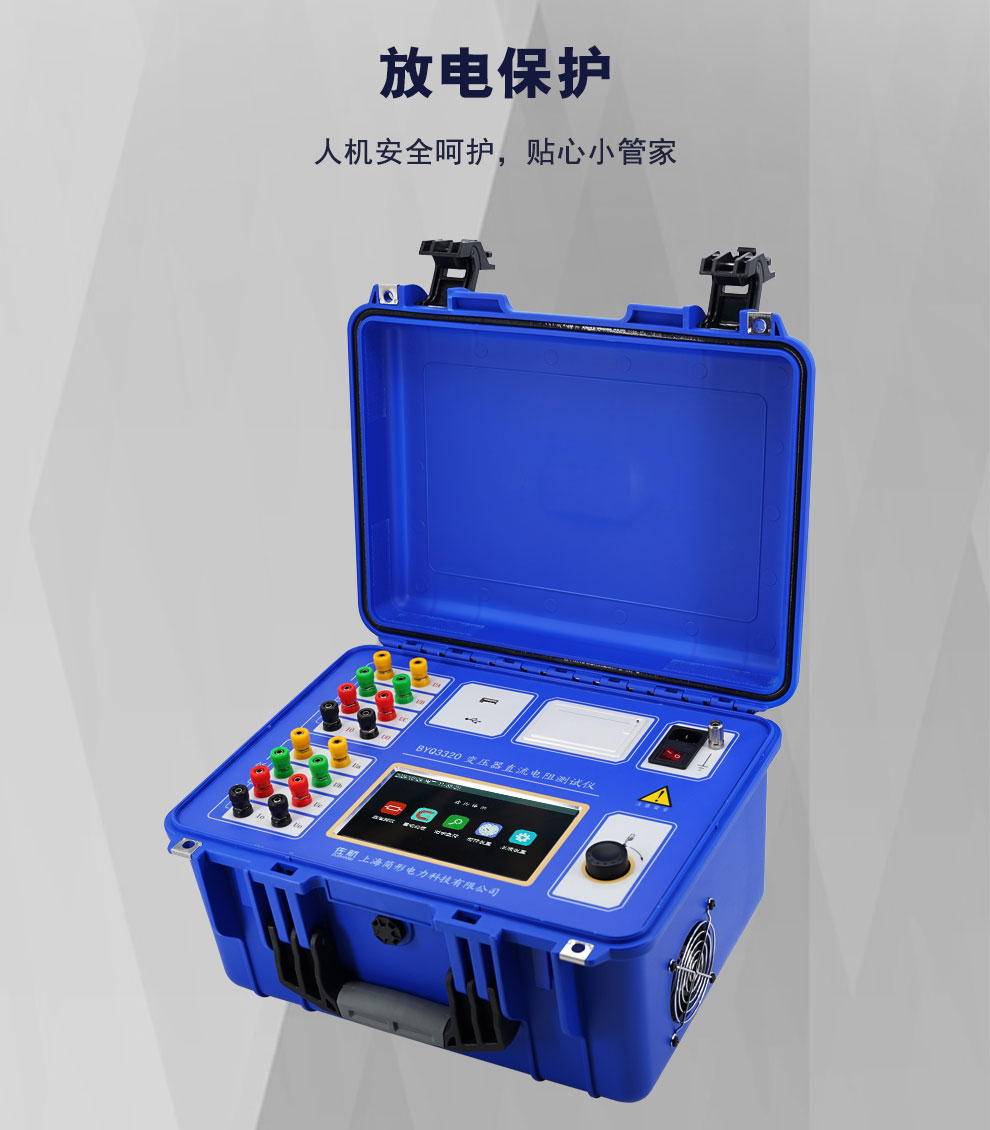

4 儀器具有反電動勢保護、斷線保護和斷電保護等多種保護功能。

5 儀器配有熱敏打印機，本機存儲數據200條，支持優盤海量存儲。

6 工業級7寸真彩大屏顯示，清新簡約顯示風格設計，全觸控加一鍵飛梭操作，為您創建舒適便捷的人機交互體驗。

技術參數
