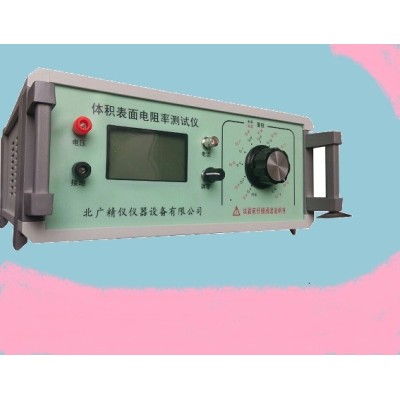

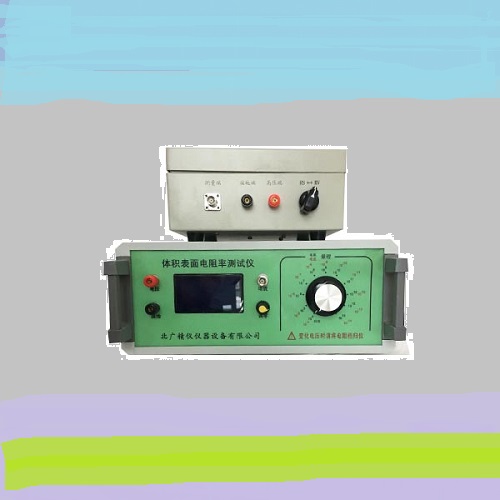

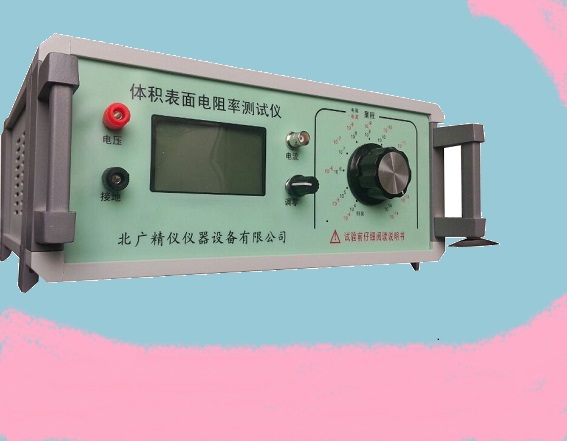

高絕緣電阻測量儀用于測量絕緣材料、電工產品、各種元器件的絕緣電阻；與恒溫水浴配套后，還能測量不同溫度下的塑料電線電纜（無屏蔽層）的絕緣電阻，該儀器具有測量精度高、性能穩定、操作簡單、輸入端高壓短路等優點，儀器的 高量程 1018Ω電阻值（測試電壓為 1000V）

測試電壓（V）

DC—10V

DC—50V

DC—100V

DC—500V

DC—1000V

測量指標

1、電阻測量范圍： 1×104Ω ～1×1018Ω。

2、電流測量范圍： 2×10-4A～1×10-16A

3、顯 示 方 式：數字液晶顯示

4、內置測試電壓： 10V 、50V、100V、250V、500V、1000V（任意切換）

5、基本準確度：1% (*注)

6、使用環境： 溫度：0℃～40℃，相對濕度<80%

7、供電形式： AC 220V，50HZ，功耗約5W

8、儀器尺寸： 285ｍｍ× 245ｍｍ× 120 mm

9、質量： 約5KG

10、體積小、重量輕、準確度高，電阻、電流雙顯示，性能好穩定、讀數方便

微分電阻

如電阻跟隨電壓及電流變動，則可定義微分電阻為：

  dU

r=--

  dI

微分電阻的單位仍為歐姆，惟微分電阻值與基本的電阻值并不一致。微分電阻值有可能因有關儀器的特性而出現負值，稱為負電阻。然而，基本電阻 （即電壓與電流的商） 永遠為正值。

電阻定律

導體的電阻R跟它的長度L、電阻率ρ成正比，跟它的橫截面積S成反比，這個規律就叫電阻定律(law of resistance)，公式為R=ρL/S 。其中ρ：制成電阻的材料的電阻率，L：繞制成電阻的導線長度，S：繞制成電阻的導線橫截面積，R：電阻值。

公式：R=ρL/S，R=U/I

ρ——制成電阻的材料電阻率，國際單位制為歐姆 · 米（Ω · m) ；

L——繞制成電阻的導線長度，國際單位制為米（m)；

S——繞制成電阻的導線橫截面積，國際單位制為平方米（m2） ；

R——電阻值，國際單位制為歐姆，簡稱歐（Ω）；

U——電壓值，國際單位制為伏特，簡稱伏（v）；

I——電流值，國際單位制為安培，簡稱安（A）。

其中：

ρ叫電阻率：某種材料制成的長1米、橫截面積是1平方毫米的導線的電阻，叫做這種材料的電阻率。是描述材料性質的物理量。國際單位制中，電阻率的單位是歐姆·米，常用單位是歐姆·平方毫米/米。與導體長度L，橫截面積S無關，只與物體的材料和溫度有關，有些材料的電阻率隨著溫度的升高而增大，有些反之。

電阻率（resistivity）是用來表示各種物質電阻特性的物理量。

在溫度一定的情況下，有公式：

   ρL

R= —

   S

其中的ρ就是電阻率，L為材料的長度， S為面積。可以看出，材料的電阻大小與材料的長度成正比，即在材料和橫截面積不變時，長度越長，材料電阻越大：而與材料橫截面積成反比，即在材料和長度不變時，橫截面積越大，電阻越小。

定義

下列定義適用于本標準。

3.1

體積電阻 volume resistance

在試樣兩相對表面上放置的兩電極間所加直流電壓與流過這兩個電極之間的穩態電流之商，不包 括沿試樣表面的電流，在兩電極上可能形成的極化忽略不計。

注：除非另有規定，體積電阻是在電化一分鐘后測定。

3.2

體積電阻率 volume resistivity

在絕緣材料里面的直流電場強度和穩態電流密度之商，即單位體積內的體積電阻。

注：體積電阻率的SI單位是。 ' m。 實際上也使用。? cm 這一單位。

3.3

表面電阻 surface resistance

在試樣的其表面上的兩電極間所加電壓與在規定的電化時間里流過兩電極間的電流之商，在兩電 極上可能形成的極化忽略不計。

注1：除非另有規定，表面電阻是在電化一分鐘后測定。

注2：通常電流主要流過試樣的一個表面層，但也包括流過試樣體積內的成分。

3.4

表面電阻率 surface resistivity

在絕緣材料的表面層里的直流電場強度與線電流密度之商，即單位面積內的表面電阻。 面積的大 小是不重要的。

注：表面電阻率的SI單位是0。 實際上有時也用 “歐每平方單位”來表示。

3.5

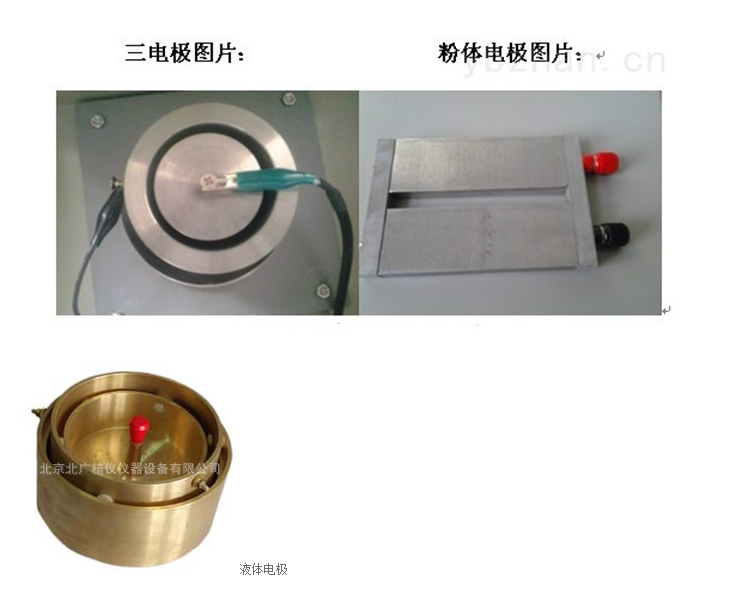

電極electrodes

電極是具有一定形狀、尺寸和結構的與被測試樣相接觸的導體。

注：絕緣電阻是加在與試樣相接觸的兩電極之間的直流電壓與通過兩電極的總電流之商。絕緣電阻取決于試樣的

表面電阻和體積電阻（見GB/T10064一一2006）。

電源

要求有很穩定的直流電壓源。這可用蓄電油或一個整流穩壓的電摞來提供。對電源的穩定度要求 是由電壓變化導致的電流變化與被測電流相比可忽略不計。

加到整個試樣上的試驗電壓通常規定為100V、250V、500V、1000 V、2500 V、5000 V, 10000 V 和15000 V。 常用的電壓是100V、500V和1000 V。

在某些情況下，試樣的電阻與施加電壓的極性有關

如果電阻是與極性有關的，則宜加以注明。取兩次電阻值的幾何平均值（對數算術平均值的反對 數）作為結果。

由于試樣電阻可能與電壓有依存關系，因此應在報告中注明試驗電壓值。

保護

組成測量線路的絕緣材料，好應具有與被試材料差不多的性能。試樣的測量誤差可以由下列原 因產生：

a) 外來寄生電壓引起的雜散電流，通常不知道它的大小，并具有漂移的特點；

b) 具有未知而易變的電阻值的絕緣與試樣電阻、標準電阻器或電流測量裝置的不正常的分路。 使線路所有部分在使用狀態下有盡可能高的絕緣電阻來近似地修正這些影響因素。這種做法可能導致測試設備很笨重，而又不足以測量高于幾百兆歐的絕緣電阻。較為滿意的修正方法是使用保護技術來實現。

保護就是在所有關鍵的絕緣部位插入保護導體，保護導體截住所有可能引起誤差的雜散電流。這 些保護導體聯接在一起，組成保護系統并與測量端形成蘭端網絡。當線路聯接恰當時，所有外來寄生電 壓產生的雜散電流被保護系統分流到測量電路以外，任一測量瑞到保護系統的絕緣電阻與一電阻低得 多的線路元件并聯，試樣電阻僅限于兩測量端之間。采用這個技術可大大地減小誤差概率。圖1為使 用保護電極測量體積電阻和表面電阻的基本線路。

圖5和圖7給出了電流測量法中保護系統的使用方法，圖中指出保護系統接到電源和電流測量裝 置的連接點。圖6表示惠斯登電橋法，其保護系統接到兩個較低電阻值的橋臂的連接點上。在所有情況下，保護系統必須完善，包括對測試人員在測量時操作的任何控制儀器的保護。

在保護端和被保護端之間所存在的電解電動勢、接觸電動勢或熱電動勢較小時，均能被補償掉，使 這樣的電動勢在測量中不會引人顯著的誤差。

在電流測量法中，由于電流測量裝置與被保護端和保護系統之間的電阻并聯可能產生誤差，因此， 這個電阻宜至少為電流測量裝置電阻的10倍，好為100倍。在有些電橋法中，保護端和測量端具有 大致相同的電位，不過電橋中的→個標準電阻器與不保護端和保護系統之間的電阻是并聯的。這個電 阻應至少為標準電阻的10倍，好為100倍。

為確保設備的操作令人滿意，應先斷開電源和試樣的連線進行一次測量。此時，設備應在它的靈敏 度許可范圍內指示出元窮大的電阻。如果有一些己知電阻值的標準電阻，則可用來檢查設備運行是否良好。

報告

報告應至少包括下述情況：

a) 電阻率測試儀（電阻率測定儀）關于材料的說明和標志（名稱、等級、顏色、制造商等）；

b) 電阻率測試儀（電阻率測定儀）試樣的形狀和尺寸；

c) 電阻率測試儀（電阻率測定儀）電極和保護裝置的形式、材料和尺寸；

d) 電阻率測試儀（電阻率測定儀）試樣的處理（清潔、預干燥、處理時間、濕度和溫度）等；

e) 電阻率測試儀（電阻率測定儀）試驗條件（試樣溫度、相對由度）；

f) 電阻率測試儀（電阻率測定儀）測量方法；

g) 電阻率測試儀（電阻率測定儀）施加電壓；

h) 電阻率測試儀（電阻率測定儀）體和、電阻率（需要時）；

注1：當規定了一個固定的電化時間時，注明此時間，給出個別值，并報告中值作為體積電阻率。

注 2 ： 當在不同的電化時間后測試時，應按如下要求報告：

當在相同的電化時間里試樣達到一個穩定狀態肘，給出個別值，并報告中值作為體積電阻率。 在這個電化時 間里有某些試樣不能達到穩定狀態，則報告不能達到穩定狀態的試樣數，并分別地給出它們的結果。 當測試結果取決于電化時間時，則報告它們之間的關系，例如．以圖的形式或給出在電化Imin、10min和100min后的體積電阻率的中值。

i) 表面電阻率（需要時）：

給出電化時間為1 min的個別值，并報告其中值作為表面電阻率。

主要應用范圍

    材料高阻測試測量如防靜電產品（防靜電鞋、防靜電塑料橡膠制品、計算機房防靜電活動地板等）電阻值的檢測；

材料體電阻(率)和表面電阻(率)測量；

電化學和材料測試,以及物理,光學和材料研究;

微弱電流測量如光電效應和器件暗電流測量。

影響電阻率的外界因素

電阻率不僅與材料種類有關，而且還與溫度、壓力和磁場等外界因素有關。金屬材料在溫度不高時，ρ與溫度t(℃)的關系是ρt=ρ0(1+at)，式中ρt與ρ0分別是t℃和0℃時的電阻率;α是電阻率的溫度系數，與材料有關。錳銅的α約為1×10-1/℃(其數值極小)，用其制成的電阻器的電阻值在常溫范圍下隨溫度變化極小，適合于作標準電阻。已知材料的ρ值隨溫度而變化的規律后，可制成電阻式溫度計來測量溫度。半導體材料的α一般是負值且有較大的量值。制成的電阻式溫度計具有較高的靈敏度。有些金屬(如Nb和Pb)或它們的化合物，當溫度降到幾K或十幾K( 溫度)時，ρ突然減少到接近零，出現超導現象，超導材料有廣泛的應用前景。利用材料的ρ隨磁場或所受應力而改變的性質，可制成磁敏電阻或電阻應變片，分別被用來測量磁場或物體所受到的機械應力，在工程上獲得廣泛應用。

電阻的作用：

電阻在電路中的作用：利用著名的歐姆定律可以利用電阻控制電路中的電壓、電流。

電阻的主要物理特征就是可以變電能為熱能，因此熱水器中的發熱元件、電燈泡、電燙斗就是利用了電阻的作用制成的。另外電阻有怕熱的特性，當導體材料溫度升高時材料的電阻率會增大（有些材料則表現為減小），因此利用電阻的這種特性可以制作溫度測量計（不知道你看見過沒，插一根“鐵絲”就能測量溫度的方法就是利用了這種電阻材料作用的）。

另外一些材料的電阻還會受到光線照射的印象，而利用這樣的材料可以制成光敏電阻，利用這點作用可以方便的設計光控電路以及光的測量和光電轉換等領域。

重要性和用途：

1絕緣材料用于電子系統彼此和與地面之間隔離，該材料能提供零部件的機械支撐。由于此用途，通常要求具有盡可能高的絕緣電阻，以與可接受的機械、化學和耐熱性能一致。因為絕緣電阻或電導組合了體積和表面電阻或電導，當實際使用時，要求試驗樣本和電極具有相同的形式，此時的測量值是非常有用的。表面電阻或電導隨著濕度發生快速變化，然而體積電阻或電導則稍微變化，盡管總的變化在一些變化可能更大。

2電阻或電導可用于間接預測某些材料的低頻率電介質擊穿和損耗因數性能。電阻或電導通常作為濕度含量，固化程度，機械連續性或不同類型老化的間接測量方式。這些間接測量的效用取決于通過理論或經驗研究確立的相關度。表面電阻的降低可導致因為電場強度降低而發生電介質擊穿電壓的增加，或者由于應力面積的增加而發生電介質擊穿電壓的降低。

3所有的電介質電阻或電導都取決于電化時間長短和施加的電壓值（除了普通的環境變量之外）。這些因素必須已知，同時報告，以使得電阻或電導測量值有意義。在電絕緣材料工業中，形容詞“表觀”通常適用于在任意選擇電化時間條件下獲得的電阻值。見X1.4。

4體積電阻或電導可通過在特定應用場合設計某個絕緣體使用的電阻和尺寸數據計算得出。研究已經表明電阻或電導隨著溫度和濕度的變化而變化（1,2,3,4）4，同時在設計工作條件時，必須已知這種變化。體積電阻或電導測量值通常用于檢查絕緣材料的均勻性，或者對于加工，可探測影響材料質量的導電雜質，而這不容易通過其它方法觀察到。

5體積電阻超過1021Ω·cm(1019Ω·cm)時，樣本在普通實驗室條件測試獲得的數值計算得出體積電阻，如果結果確實可疑，則應考慮通常使用的測量設備的局限性。

6表面電阻或電導不能精確測量，只能近似測量，因為體積電阻或電導總是受到測量方法的影響。測量值還受到表面污染的影響。表面污染及其積聚速度受到許多因素的影響，包括靜電充電和界面張力。這些因素反過來可以影響表面電阻。當包括污染，但是在通常常識下判斷不是電絕緣材料的材料性能時，此時表面電阻或電導可視為與材料性能相關。
