四探針四端法電阻率測試儀

四探針四端法電阻率測試儀

測試流程與修正

粉末壓片法?

將粉末壓制成薄片后測量，通過厚度

l 和面積

S 計算電阻率

ρ=R×(S/l)。同步測量壓強與電阻率變化，可繪制“電阻率-壓強”曲線。

電導率轉換?

電導率

σ=1/ρ，部分儀器直接輸出電導率值，范圍覆蓋

優點描述：

1. 性價比機型.數據穩定.

2. 可讀取粉末高度數據.

3. 可選購PC軟件.

4. 電阻率測量系統.

5. 配置粉體廢料收集盤.

6. 操作簡單. 自動計算出所需數據.

7. 獲得壓實后電阻、電阻率、電導率、高度、直徑、壓強等數據.

測試前準備

?樣品制備?

將粉末樣品充分混合均勻，確保成分和粒度分布一致。

若采用壓片法，需將粉末與粘合劑混合后壓制成薄片（厚度約16±0.5mm），表面需平整無裂紋。

?儀器校準?

使用標準電阻校準儀器，確保測量精度。

檢查壓力顯示是否歸零（如未加壓時顯示“0000”）。

典型應用場景

?電池材料?：如磷酸鐵鋰正極粉末的導電性能評估。

?工業檢測?：碳素、冶金粉末的質量控制。

如需具體型號的操作細節（如FT-300型），可參考儀器說明書

典型應用場景

?電池材料?：如磷酸鐵鋰正極粉末的導電性能評估。

?工業檢測?：碳素、冶金粉末的質量控制。

如需具體型號的操作細節（如FT-300型），可參考儀器說明書

參數：

1.電阻resistance

10-7～2×107Ω

2.電阻率范圍Resistivity

10-7～2×107Ω-cm

3.電導率Conductivity

5×10-7～107s/cm

4.測試電流范圍 current

1μA，10μA，100μA，1mA，10mA，1000mA

5.測量電壓量程Voltage

測量電壓量程 voltage：2mV  20mV 200mV 2V

測量精度Accuracy±（0.1%讀數）

分辨率 Resolution：  0.1uV  1uV  10uV  100uV

6.電流精度Current

±0.1%Accuracy

7.電阻精度Resistance Accuracy

≤0.3%標準電阻resistance

8.顯示讀數display

液晶顯示：電阻值、電阻率、電導率值、溫度、壓強值、單位自動換算、橫截面、高度，上下限警報

LCD: resistance, resistivity, conductivity, temperature, pressure value, the unit automatically conversion, cross-section, height，Super and upper limit alarm

9.測試方式Test mode

四端測量法Four-terminal measurement method

10.傳感器壓力Pressure Sensors

200kg；(其他規格可以定制)

(Other specifications can be customized)

11.粉末測量裝置

Powder measuring device

模具Mold：內徑inner diameter 10mm； 20mm（選購）, height: 25mm,

加壓方式：手動液壓加壓測量 pressure: manual hydraulic pressure / automatic compression mode (purchase).

12.工作電源power supply

輸入: AC 220V±10% ,50Hz  功 耗Power consumption：<30W

13.外形尺寸/dimensions

主機Mainframe：約L330mm*D350mm*H120mm ;手動裝置about：約H450mm*L200mm*D120mm

14.凈重量/Net Weight

約35kg

About 35kg

測試方法適配性

四探針法?

適用于高精度測量，通過四根等間距探針消除接觸電阻誤差，尤其適合薄層或壓片導電粉末（如石墨烯、金屬粉）。

需確保探針材料為鉑或金，以提升穩定性和導電性。

二電極法?

操作簡單，適合塊狀或厚層樣品，但需通過高壓（）壓制粉末以減少接觸電阻影響。

測試方法?：

?四探針法?：適用于高精度測量，可消除接觸電阻誤差，如ST2742B型儀器支持電阻率-壓強曲線測試。

?伏安法?：適合導電粉末，需搭配恒流源和壓力裝置?。

?高阻計法?：用于絕緣粉末，需高壓測量（如500V-1000V）

環境控制?：

溫濕度影響顯著，優選帶閉環溫控（如23±2℃）和濕度補償的儀器?。

?自動化功能?：

自動加載、數據記錄及分析功能可減少人為誤差。

步驟及流程

1.運行高度清零.

2.將稱重樣品裝入模腔.

3.固定上電極旋鈕.

4.在顯示器上設置好參數.

5.達到設定壓力或壓強值.

6.讀取樣品壓縮高度數據并輸入.

7.獲得電阻、電阻率、電導率數據.

8.記錄數據.

9. 樣品脫模

7. 測試結束.

典型應用場景

電池材料?：如鋰電正極粉末，需同步測試電阻率-壓實密度關系。

金屬粉末?：需高電流（如300A）測試以模擬實際導電路徑。

設備功能擴展性

?多參數測試?：

部分儀器可同步測量壓實密度或電阻率-壓強曲線。

?數據接口?：

支持USB/RS232輸出的設備便于數據導出與分析。

適用范圍：Scope of application

適用于鋰電池材料、石墨烯、石墨類、碳素粉末、焦化、石化、粉末冶金、高等院校、科研部門，是檢驗和分析導電粉末樣品質量的一種工具。

電導率儀和電阻率儀之間的單位換算

1、電導率儀就是電阻率的倒數是電導率，單位是西門子/m，1西門子＝1/Ω 電導的單位用姆歐又稱西門子。用S表示，由于S單位太大。常采用毫西門子 1uS/cm=0.001mS/m ；1000uS/cm=1mS/m 。

2、電阻率儀的單位是Ω·cm，即歐姆厘米。

電阻率的倒數就是電導率，它們之間的關系成倒數關系。很容易被人理解。 電導率：水的導電性即水的電阻的倒數，通常用它來表示水的純凈度。

電阻率:用來表示各種物質電阻特性的物理量。某種材料制成的長1米、橫截面積是1平方毫米的導線的電阻，叫做這種材料的電阻率。國際單位制中，電阻率的單位是歐姆?米，常用單位是歐姆?平方毫米/米。

主要產品有：

拉力試驗機，                      塑料球壓痕硬度計

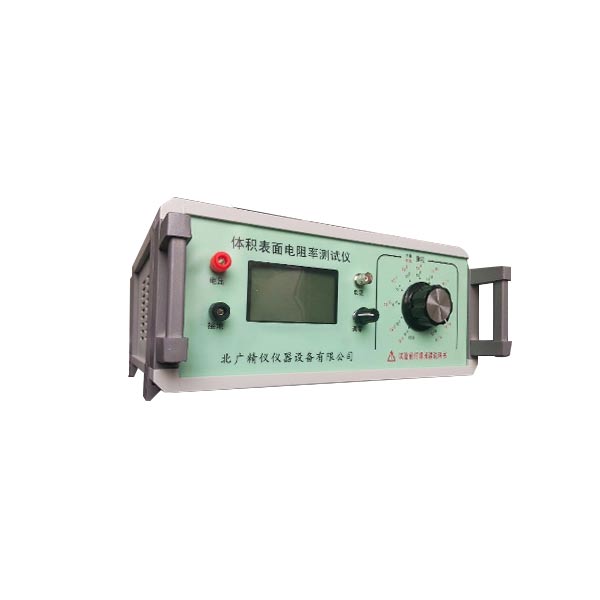

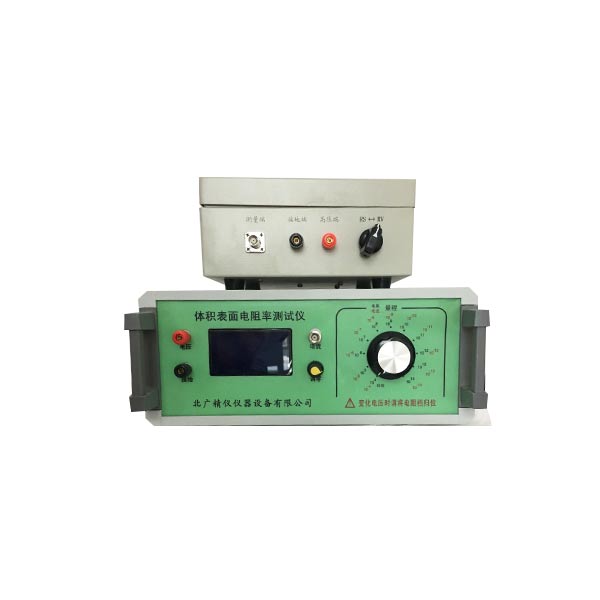

維卡熱變形試驗儀，                體積表面電阻率測試儀
